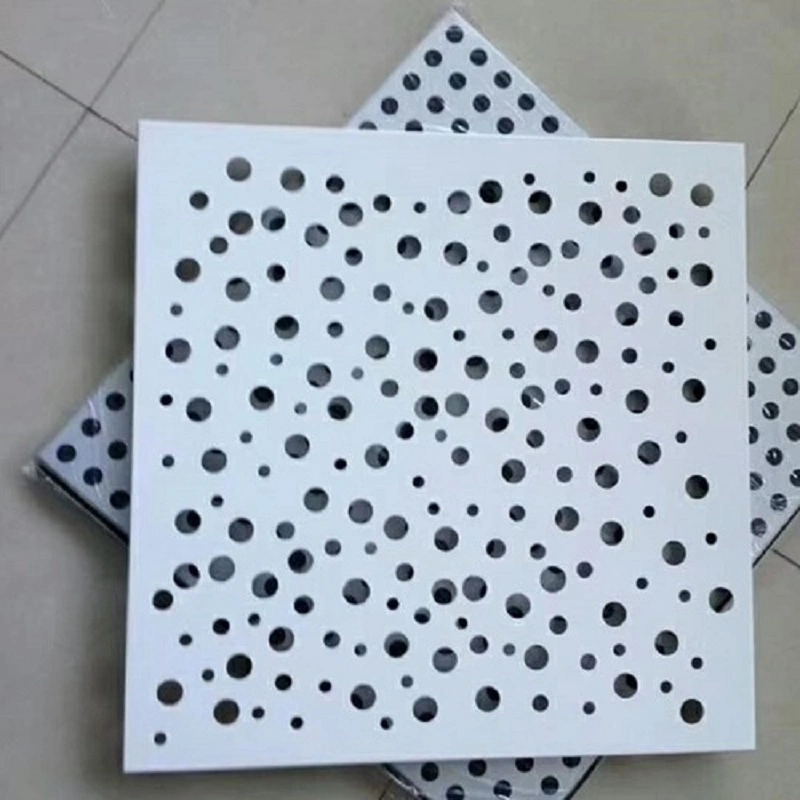

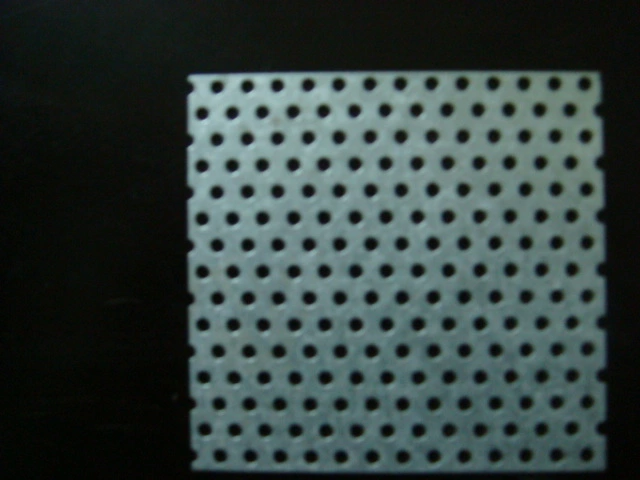

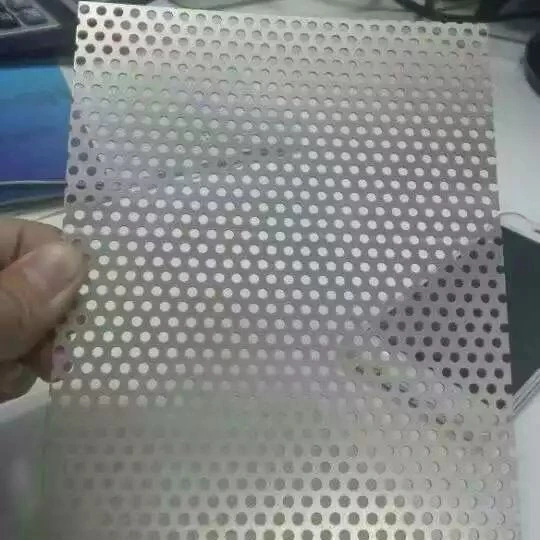

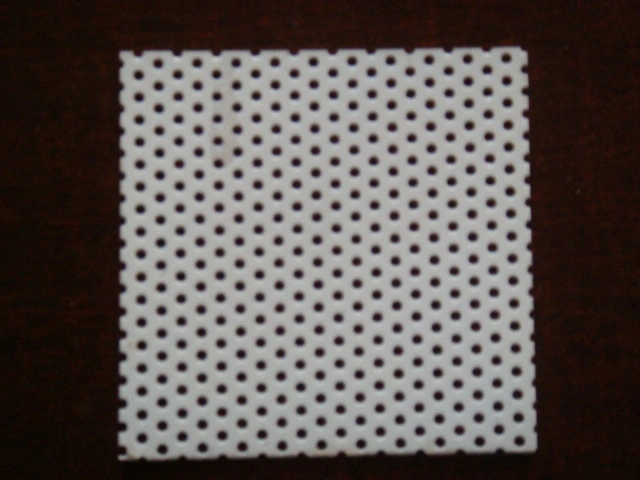

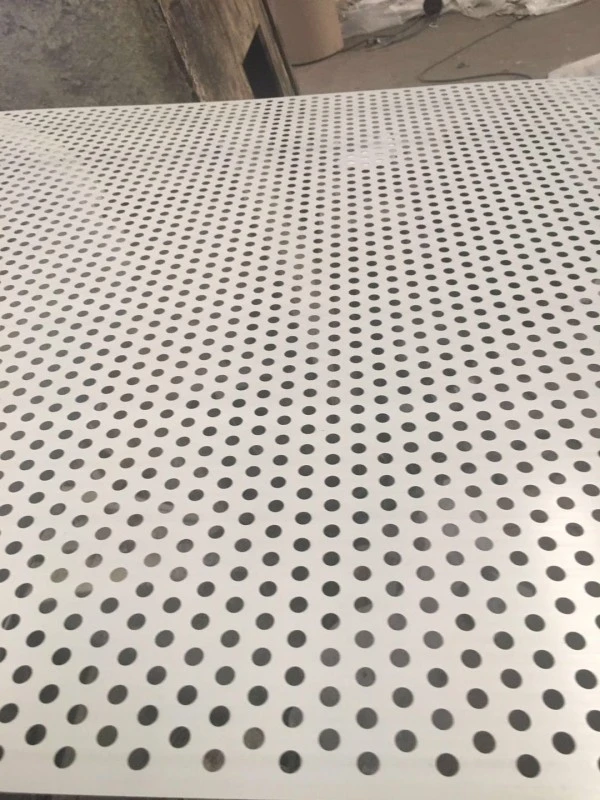

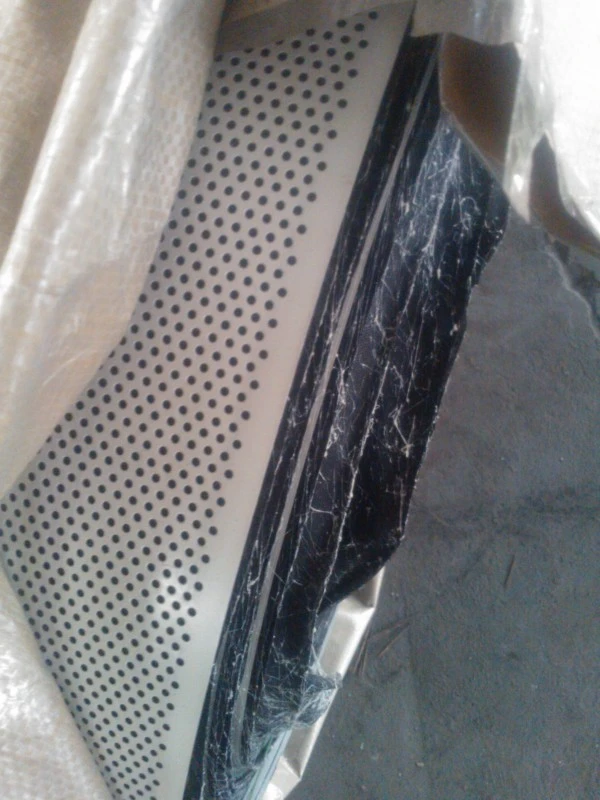

Delikli paneller veya delikli ağ olarak da bilinen delikli metal levhalar, delik desenlerinin metal levhalara delinmesiyle üretilir.SENBO Yapı Malzemeleriboyutsal doğruluk ve malzeme izlenebilirliğine odaklanarak mimari, akustik ve endüstriyel uygulamalara yönelik bu ürünleri tedarik etmektedir.
Temel malzemenin seçimi çalışma ortamına ve performans gereksinimlerine bağlıdır. Yaygın olarak üç malzeme grubu kullanılır:
304 paslanmaz çelik:Dış mekan ve kimyasal açıdan agresif ortamlara uygun korozyon direnci sağlar. Temsili bir numune, ASTM B117 koşulları altında 1000 saatlik tuz püskürtme testinden sonra paslanma göstermedi. Gerçek performans yüzey kalitesine ve kenar hazırlığına bağlıdır.
Alüminyum alaşımı (örneğin 6061):İyi bir mukavemetle birlikte düşük yoğunluk (yaklaşık 2,7 g/cm³) sunar. Malzeme, gelişmiş yüzey dayanıklılığı ve görünümü için anodize edilebilir veya toz boyayla kaplanabilir.

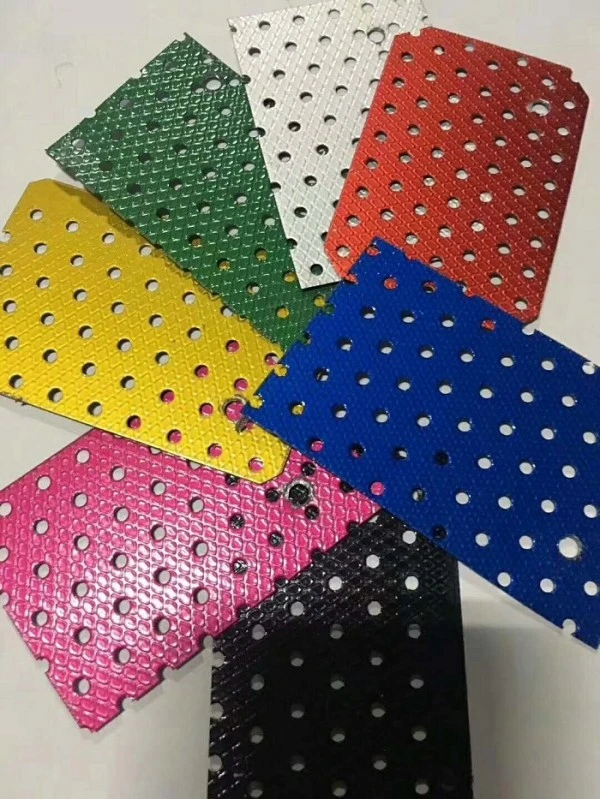

Q235 galvanizli veya renkli kaplamalı çelik:Genel mimari ve endüstriyel kullanım için ekonomik bir seçenek. Yüzey koruması genellikle sıcak daldırma galvanizleme ve ardından elektrostatik toz kaplama yoluyla sağlanır.
Yüksek hızlı CNC delme ekipmanı, yuvarlak, kare, yarıklı, altıgen, çapraz, balık pulu ve erik çiçeği şekilleri dahil olmak üzere 20'den fazla delik deseni üretir. İşlem delik çapının, aralığının ve açık alan oranının hassas kontrolüne olanak tanır.

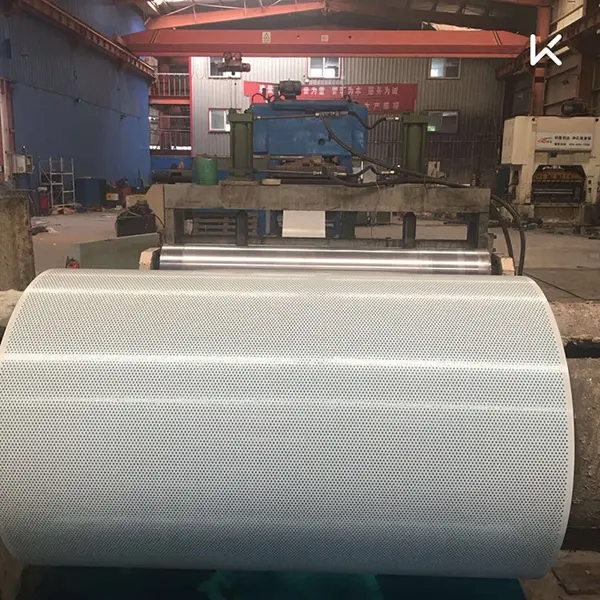

Düz saclar 0,1 mm'den 15 mm'ye kadar kalınlıklarda, 0,1 mm'den 200 mm'ye kadar delik çaplarında üretilebilmektedir. Rulo saclar 0,2 mm'den 1,5 mm'ye kadar kalınlıklarda, maksimum 1250 mm genişlikte ve 0,5 mm'den 10 mm'ye kadar delik çaplarında mevcuttur. Mimari uygulamalar için yaygın kalınlıklar 0,5 mm ila 2,0 mm arasında değişir ve delik çapları 3 mm ila 20 mm arasındadır. %15 ila %60 arası açık alan oranları tipiktir ve delik çapı toleransı ±0,1 mm dahilinde kontrol edilir.
Alüminyum alaşımlı levhalar, korozyon direncini ve yüzey sertliğini artıran sert, yoğun bir oksit tabakası oluşturmak için anodize edilebilir. Toz kaplama, iyi hava koşullarına ve kimyasal dirence sahip, çevre dostu bir kaplama sunar. Elektroforetik kaplama, güçlü yapışma ile eşit kaplama sağlar.
Çelik saclar genellikle sıcak daldırma galvanizleme ve ardından elektrostatik toz boya ile korunur; tipik kaplama kalınlığı en az 60 μm'dir.
Delikli levhalar, hava boşluğu veya gözenekli bir destek malzemesi ile monte edildiğinde ses emilimine katkıda bulunur. Deliklere giren ses dalgaları, açılan yüzeylerdeki sürtünme ve viskoz etkilerden dolayı enerji kaybeder.
Ses emme katsayıları, gözenekli bir arka katmana ve bir hava boşluğuna sahip altıgen delikli bir alüminyum panelden oluşan temsili bir düzenek için ASTM C423'e göre belirtilen oktav bant frekanslarında ölçülmüştür. Ortaya çıkan Gürültü Azaltma Katsayısı (NRC), test edilen konfigürasyon için 0,8 veya daha yüksekti. Belirli bir kurulum için gerçek NRC, panel kalınlığına, delik boyutuna, delik oranına, destek malzemesine, hava boşluğu derinliğine ve montaj yöntemine bağlıdır. Talep üzerine test raporları mevcuttur.
Mekanik performans temel malzemeye, kalınlığa ve delik desenine bağlıdır. Yapısal yük kapasitesi, panel kalınlığı, delik geometrisi, destek aralığı, açıklık ve sabitleme yöntemi temel alınarak geçerli tasarım standardına göre hesaplanmalıdır. Referans olarak, kare delikli (10 mm açıklık) ve belirli bir destek aralığına sahip 3 mm kalınlığında bir çelik panelin, mühendislik hesaplamaları yoluyla 5 kN/m²'lik eşit dağıtılmış yüke dayanacağı doğrulanmıştır. Talep üzerine ayrıntılı hesaplama notları sağlanabilir.
Dairesel delikli paneller (20 mm açıklık, %50 açık alan), ISO 5801'e göre test edildiğinde 50 Pa veya daha az hava akışı direnci gösterir.
Korozyon direnci, tuz püskürtme testiyle doğrulanmıştır: 304 paslanmaz çelik numunesi, ASTM B117'ye göre 1000 saat sonra paslanma göstermedi; Sıcak daldırma galvanizleme ve toz boya kaplamalı galvanizli çelik, aynı standart altında 500 saat sonra hiçbir soyulma veya paslanma göstermedi. Test raporları mevcuttur.
Eloksallı veya toz boyalı alüminyum paneller korozyona, aşınmaya ve UV ışınlarına karşı gelişmiş direnç gösterir. Her bir yüzey işleminin performansı, siparişle birlikte verilen ilgili test raporları ile doğrulanabilir.
Delikli paneller, genellikle delikli yüzün arkasında ses emici malzeme ile birlikte nakliye gürültü bariyerlerinde kullanılır. Paneller, havalimanı terminalleri, tren istasyonları, stadyumlar, sergi merkezleri gibi kamu binalarında görsel tasarım esnekliği sağlarken akustik kontrol de sağlıyor.
Mimari cepheler, yarı şeffaf efektler ve ışık-gölge varyasyonları oluşturmak için delikli desenler kullanır. Belgelenen örnekler arasında Fransa'daki Skylight Apartments'ın metal cephesi ve Merkezi Güzel Sanatlar Akademisi kütüphanesi yer alıyor. Projeye özel referanslar ve belgeler için lütfen ekibimizle iletişime geçin.
Aşağıdaki parametreler standart üretim ve ilgili test standartlarına dayanmaktadır. Uygun olduğu durumlarda, talep üzerine kanıt belgeleri mevcuttur.
| Performans Göstergesi | Parametre/Şartname | Notlar / Kanıt Dayanağı |
|---|---|---|
| Temel Malzeme | 304 Paslanmaz Çelik / Q235 Galvanizli Çelik / Alüminyum Alaşımlı / Renkli Kaplamalı Çelik | Malzeme sertifikaları mevcut |
| Ortak Kalınlık | 0,5–2,0 mm (mimari); 0,1–15 mm (tam aralık) | |
| Diyafram Aralığı | 0,5–200 mm (özelleştirilebilir) | Mimaride 3–20 mm ortak |
| Açık Alan Oranı | %15–%60 (özelleştirilebilir) | |
| Delik Deseni | Yuvarlak, kare, oluklu, altıgen, çapraz, balık pulu, erik çiçeği vb. | 20'den fazla tip mevcuttur |
| Gürültü Azaltma Katsayısı (NRC) | ≥0,8 (test edilen düzenek: altıgen delikli alüminyum + destek + hava boşluğu) | ASTM C423; test raporu mevcut |
| Düzgün Dağıtılmış Yük | 5 kN/m² (3 mm çelik, 10 mm kare delikler, belirtilen açıklık) | Mühendislik hesaplaması; istek üzerine ayrıntılar |
| Korozyon Direnci | 304 paslanmaz: 1000 saatlik tuz spreyinden sonra paslanma olmaz; galvaniz + toz: 500 saat | ASTM B117; test raporları mevcut |
| Yangın Performansı | Çelik alt tabaka yanmaz | Uygulanabilir teste göre komple montaj sınıflandırması |
| Maks. Düz Panel Boyutu | 1450 × 3500mm | Malzemeye ve desene tabidir |
| Diyafram Toleransı | ±0,1 mm | CNC delme hassasiyeti |
1. Doğrulanmış Akustik Performans.Test edilen belirli bir düzenek için NRC'nin 0,8'in üzerinde olduğu doğrulandı. Uygun destek ve hava boşluğu ile birleştirildiğinde paneller, trafik bariyerlerinde ve mimari akustik sistemlerde gürültü seviyelerinin azaltılmasına yardımcı olur.
2. Malzeme Esnekliği.Seçenekler arasında korozyon direnci için 304 paslanmaz çelik, hafif dekoratif uygulamalar için alüminyum alaşım ve ekonomik genel kullanım için galvanizli çelik yer alır.
3. Perforasyon Deseni Çeşitliliği.İstenilen görsel şeffaflığı, akustik performansı ve havalandırmayı elde etmek için özelleştirilebilir delik çapı ve açık alan oranına sahip 20'den fazla desen mevcuttur.
4. Hava Koşullarına Dayanıklı Kaplamalar.Alüminyum paneller anodize edilebilir veya toz boyalı olabilir; çelik paneller sıcak daldırma galvanizleme artı toz boya kullanır. Tuz püskürtme direncine ilişkin test raporları sağlanabilir.
5. Geniş Uygulama Aralığı.Kamu binalarında, trafik gürültüsü bariyerlerinde, endüstriyel ekipman korumalarında ve filtreleme bileşenlerinde dekoratif akustik kaplama için uygundur.
Akustik uygulamalar için:Hedef frekans aralığına göre delme desenini ve açık alanı seçin. Gözenekli bir destek malzemesi ve bir hava boşluğu emilimi önemli ölçüde artırır. Rehberlik için ASTM C423 test verilerini kullanın, ancak özel montajınıza yönelik performansı doğrulayın.
Dış cepheler için:Uzun süreli korozyon direnci için 304 paslanmaz çelik veya toz boyalı alüminyumu seçin. Panel kalınlığının ve profilinin proje lokasyonunun rüzgar yükü gereksinimlerini karşıladığından emin olun.
Endüstriyel filtreleme için:Gerekli delik çapını, aralığını ve açık alanı tam olarak belirtin. Boyutsal tolerans kontrolü, tutarlı filtreleme performansı için kritik öneme sahiptir.
Kurulum sırasında:Delikli kenarların bükülmesini veya hasar görmesini önlemek için panelleri dikkatli tutun. Uygun bağlantı elemanlarını ve destek çerçevesini kullanın. Akustik montajlar için, arkalık malzemesinin performansı azaltabilecek boşluklar veya sıkıştırma olmadan takıldığından emin olun.
Özel delikli delik düzenleri için müşterinin sağladığı ortak CAD formatlarındaki (DXF, DWG) çizimleri kabul ediyoruz. Mühendislik ekibimiz üretim öncesinde delik geometrisini, kenar mesafesini, açık alanı ve şekillendirme gereksinimlerini inceler. Talep üzerine ilk ürün muayenesi ve malzeme sertifikaları mevcuttur.
1.Karayolları, demiryolları ve metrolarda trafik gürültüsü kontrolü için ses bariyeri sistemleri.
2.Havaalanı terminalleri, yüksek hızlı tren istasyonları, stadyumlar ve sergi merkezleri dahil olmak üzere büyük kamu binaları için iç mekan ses emici dekorasyon.
3.Işık-gölge etkisi yaratan mimari cepheler, tavanlar ve bölmeler, yarı şeffaf görsel tasarımlar.
4.Endüstriyel ekipmanlar, ısı dağıtım panelleri ve hoparlör ızgaraları için koruyucu kapaklar.
5.Kimyasal makineler, farmasötik ekipmanlar ve gıda işleme makineleri için endüstriyel filtreleme ve eleme.
Seçim, hedef frekans aralığına ve destek malzemesine bağlıdır. Genel konuşma aralığı emilimi için, delik çapı 3-6 mm olan %20-30'luk bir açık alan yaygındır. Daha kalın gözenekli destek ve daha derin hava boşluğu, düşük frekans emilimini artırır. Temsili bir montajı test etmenizi veya kritik alanlar için bir akustik uzmanına danışmanızı öneririz.
Delikli saclar masif metalden delinerek yüksek hassasiyetle temiz, düzgün bir delik deseni bırakılır. Genişletilmiş metal kesilir ve gerilir, böylece elmas şeklindeki açıklıklara ve dokulu bir yüzeye sahip bir ağ oluşturulur. Delikli levhalar genellikle daha iyi düzlük ve daha geniş bir dekoratif desen yelpazesi sunarken, genişletilmiş metal belirli endüstriyel uygulamalar için genellikle daha hafif ve daha ucuzdur.
Evet, ancak kapsamı malzemeye, kalınlığa ve delik desenine bağlıdır. Oldukça açık desenler şekillendirilebilirliği azaltır. Şekillendirme gerekiyorsa zımbalama düzeni, delik kenarlarında aşırı gerilimi önleyecek şekilde tasarlanmalıdır. Tasarım aşamasında mühendislik ekibimizle şekillendirme gerekliliklerini tartışın.
Kıyı ortamları için genellikle uygun anotlanmış veya toz boyalı kaplamaya sahip 304 paslanmaz çelik veya alüminyum alaşımı önerilir. Paslanmaz çelik en yüksek korozyon direncini sunarken alüminyum daha hafiftir. Özel koşullara uygun ek koruyucu kaplamaları olmadığı sürece standart galvanizli çelikten kaçının.
Mutlaka değil. Daha yüksek bir açık alan, arkalık malzemesine daha fazla sesin ulaşmasını sağlarken, optimal bir aralık da vardır. Belirli bir eşiğin üzerinde panelin kütlesi ve sertliği azalır, bu da düşük frekans performansını azaltabilir. Açık alan, delik çapı, destek malzemesi ve boşluk derinliği arasındaki etkileşim genel emilimi belirler. Kesin sonuçlar için test veya simülasyon önerilir.
Tianjin SENBO Yapı Malzemeleri Technology Co., Ltd., delikli metal levhalar, delikli Al-Mg-Mn paneller, delikli taş yünü kompozit paneller ve diğer metal kaplama ürünlerinin üreticisidir. Üretim üssümüz, otomatik üretim hatları ve dört aşamalı kalite kontrol süreciyle donatılmış, Jinghai Ekonomik Kalkınma Bölgesi, Tianjin, Çin'de bulunmaktadır. Fabrikamız, sertifikalarımız, test yeteneklerimiz ve proje referanslarımız hakkında daha fazla bilgi için lütfen sayfamızı ziyaret edin.Hakkımızdasayfa veyamühendislik ekibimizle iletişime geçin.
