Panjurlu Delikli Sac

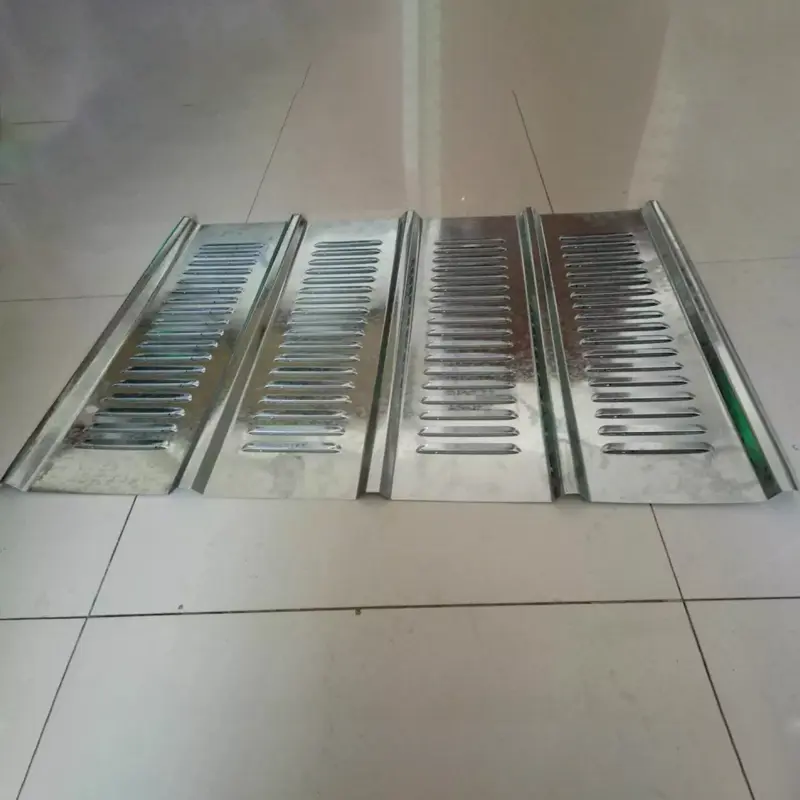

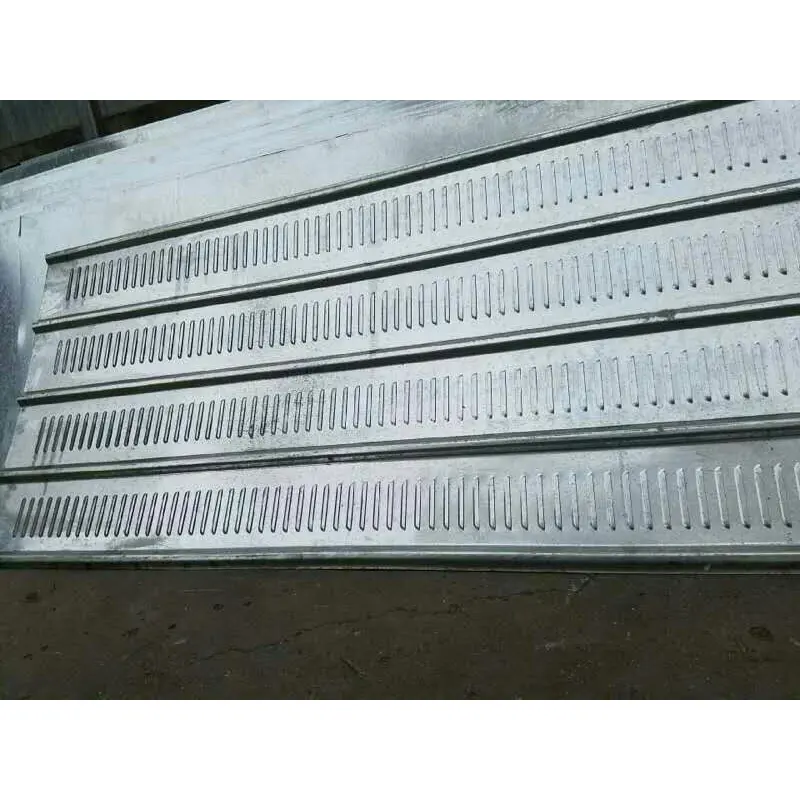

Panjurlu Delikli Sac, açılı, panjur benzeri açıklıklardan oluşan bir yapı oluşturmak için metal levhaların yüksek hızlı hassas damgalama ekipmanı kullanılarak işlenmesiyle oluşturulan fonksiyonel mimari panellerdir. Standart delikli panellerin (daire veya kare gibi düz delikler içeren) aksine, panjurlu delikli paneller açılı panjurlara sahiptir. Bu tasarım, yatay görüş hattını bloke ederken havanın çapraz kanallardan akmasına izin verir, böylece "havalandırılmış ancak opak" bir etki elde edilir.

Taban Malzemesi Seçimi

Çalışma ortamına ve performans gerekliliklerine bağlı olarak aşağıdaki malzemeler seçilebilir:

Q235 Galvanizli Çelik:İnşaatta en yaygın malzeme. Yüzeyler, soyulma veya paslanma olmaksızın 500 saatlik tuz püskürtme testine dayanan, sıcak daldırma galvanizleme ve elektrostatik toz boya (kaplama kalınlığı ≥60μm) ile işlenir. Test standardı: ASTM B117 / ISO 9227. Talep üzerine laboratuvar raporları mevcuttur.

304 Paslanmaz Çelik:Yüksek korozyon direnci gerektiren dış ortamlarda veya dekoratif projelerde kullanılır.

Alüminyum Alaşım:Ağırlık sınırlaması olan veya alüminyum-magnezyum-manganez çatı kaplama panelleriyle uyumluluk gerektiren projeler için kullanılır.

Üretim Süreci ve Spesifikasyonları:Yüksek hızlı, hassas, tam otomatik delme hatları kullanılarak üretilen sistem, delikli renkli kaplamalı çelik bobinler, alüminyum bobinler ve paslanmaz çelik saclar dahil olmak üzere çeşitli malzemeleri destekler. Standart kalınlıklar 0,5 mm ile 2,0 mm arasında değişir (ince levhalar: 0,5–1,0 mm; kalın levhalar: 1,0–2,0 mm). Tipik panjur açıları 45°–60° olup açık alan oranı %40–%60'tır. Standart sac ebatları 1000×2000mm ve 1250×2500mm olup; istek üzerine özel boyutlar mevcuttur.

Yüzey İşlem:Galvanizli çelik saclar elektrostatik toz boya ile kaplanabilir. Renkler RAL standartlarına göre özelleştirilmiştir (ortak renkler arasında koyu gri, açık gri, koyu mavi ve koyu yeşil bulunur).

Performans Doğrulaması

1. Akustik Performans – Laboratuvarda Ölçülen Gürültü Azaltma

Delikli panjur panellerinin akustik performansı somut deneysel verilerle desteklenmektedir. Ulusal Cheng Kung Üniversitesi'ndeki (Tayvan) Mimari Akustik Laboratuvarı tarafından mikro delikli yatay panjur panelleri üzerinde yürütülen sistematik araştırma, ortalama gürültü azaltımının minimum 4dB'den maksimum 15dB'ye kadar değiştiğini gösterdi. Akustik performansı etkileyen temel değişkenler arasında panjur uzunluğu, panjur kalınlığı, yapısal konfigürasyon (tek taraflı ve çift taraflı perforasyon), panjur açısı ve panjur aralığı yer alır.

2. Havalandırma ve Rüzgar Direnci – Rüzgar Direnci %30'un Üzerinde Azaltıldı

Delikli panjur panelleri, panjurlardaki açılı delikler sayesinde doğal havalandırmayı ve basınç tahliyesini kolaylaştırarak rüzgar direncini etkili bir şekilde azaltır. Panjurlu hava akışı tasarımı, inşaat istiflemede kullanıldığında, karşılaştırmalı rüzgar yükü hesaplamalarına dayanarak, geleneksel katı bariyerlere kıyasla rüzgar direncini %30'un üzerinde azaltır. Paneller, geçerli bina kurallarına (örn. GB 50009 / EN 1991) uygun olarak yerel rüzgar yükü gereksinimlerini karşılayacak şekilde tasarlanmıştır ve gerçek performansı yapısal hesaplamalar ve projeye özel rüzgar yükü değerlendirmeleri yoluyla doğrulanmıştır. Bu onları tayfuna eğilimli ve rüzgarlı kıyı bölgeleri için uygun kılar.

3. Korozyon ve Hava Koşullarına Direnç – 500 Saatlik Tuz Püskürtme Testi

Delikli panjur panellerinin korozyon direnci, çift işlemli bir sistemle sağlanır: sıcak daldırmalı galvanizleme ve ardından elektrostatik toz kaplama. Galvanizli bir taban katmanı, yüksek sıcaklıkta kürlenen dış mekan sınıfı polyester toz kaplama (≥60μm kalınlık) ile birleştirilir. Paneller, ASTM B117 / ISO 9227'ye uygun olarak soyulmadan veya paslanmadan 500 saatlik tuz püskürtme testine dayanır. Üçüncü taraf test raporları talep üzerine sağlanır ve dış mekan hizmet ömrünün normal çevre koşulları altında 5-10 yıl olduğu tahmin edilir.

4. Mekanik ve İmalat Özellikleri

Q235 galvanizli çelikten üretilen malzeme mükemmel basınç dayanımı sunarken, panjur damgalama işlemi yüksek boyutsal hassasiyet sağlar. Demiryolu taşımacılığı uygulamalarında (havalandırma ve yağmur geçirmez panjurlar), yapı, hava akışını ve hava koşullarına karşı korumayı dengelemek için öne bakan delikli panjur panellerini arka yağmur perdeleriyle birleştirir. Motorlu ekipman güç bölmeleri için, gürültüyü azaltmak amacıyla panjur yapısına 5-10 mm ses emici malzeme uygulanabilir.

5. Kanıtlanmış Uygulama Senaryoları

Büyük Ölçekli Kamu Binası Dekorasyonu ve Ses Emilimi:Bu Panjurlu Delikli Sac, havalimanları, tren istasyonları, stadyumlar, sergi merkezleri ve metro istasyonları gibi büyük projelerde dekorasyon ve akustik tedavi için kullanılır.

İnşaat İstifçiliği:Panjurlu delikli istifleme, cıvatalı montajlı modüler bir tasarıma sahiptir ve yerinde kaynak ihtiyacını ortadan kaldırır. 5 defadan fazla yeniden kullanımı destekler ve %95'lik çelik geri dönüştürülebilirlik oranına sahiptir.

Ekipman Havalandırması ve Isı Dağıtımı:Ekipman muhafazaları için ısı dağıtım panelleri olarak kullanılan bu panjurlar genellikle paslanmaz çelik, galvanizli çelik veya alüminyumdan (kalınlık: 0,8–2 mm) üretilir ve toz ve su sıçramasına karşı koruma sağlarken etkili havalandırma ve ısı dağıtımı sağlar.

Temel Özelliklere Genel Bakış

Aşağıda listelenen tüm parametreler fabrika standart üretimine veya referans testlere dayanmaktadır. Özel proje gereksinimlerini karşılamak için özelleştirme mevcuttur.

Temel Avantajlar

1. Görünmez Havalandırma (Benzersiz İşlevsellik).Açılı panjur tasarımı, önden bakıldığında bir örtüşme oluşturarak dışarıdan görüş hattının %90'ından fazlasını engellerken doğal hava akışına izin vererek mahremiyet korumasını havalandırma ve ısı dağıtımıyla dengeler. Görsel perdeleme panel yüzeyine dik olarak 1 metre mesafede ölçülür.

2. Doğrulanmış Akustik Performans (4–15 dB Azaltma).Laboratuvar testleri ortalama 4-15 dB'lik bir gürültü azalmasını doğrulamaktadır; ses emici pamuk veya mikro delikli paneller eklenerek performans daha da artırılabilir.

3. Korozyon Direnci ve Dayanıklılık (500 Saatlik Tuz Püskürtme Doğrulaması).Çift korozyon önleyici koruma (sıcak daldırma galvanizleme artı elektrostatik toz kaplama), ASTM B117 / ISO 9227'ye göre 500 saatlik tuz püskürtme testinden sonra soyulma veya paslanma olmamasını sağlar; 5-10 yıl dış mekan servis ömrü.

4. Modüler Montaj ve Yeniden Kullanılabilirlik.Cıvatalı bağlantılara sahip modüler tasarım, yerinde kaynak ihtiyacını ortadan kaldırır; paneller %95 çelik geri dönüşüm oranıyla en az beş kez yeniden kullanılabilir.

5. Esnek Malzeme ve Spesifikasyon Özelleştirmesi.Q235 galvanizli çelik, paslanmaz çelik ve alüminyum gibi çeşitli malzemeler mevcuttur; plaka kalınlığı, boyutları ve renkleri özel proje gereksinimlerini karşılayacak şekilde özelleştirilebilir.

Uygulama Senaryoları

1.Havaalanları, tren istasyonları, stadyumlar, sergi merkezleri ve metro istasyonları gibi büyük kamu binaları için dekoratif ve ses emici sistemler.

2.Yol çalışmaları, metro kazıları ve konut yenilemesi için şantiye istifleme (rüzgar direnci ve basınç tahliyesi gerektirir).

3.Endüstriyel tesisler ve ekipman odaları için havalandırma, ısı dağıtımı ve toz koruması.

4.Belediye yolları ve sanayi bölgeleri için gürültü bariyerleri (ses emici malzemelerle birleştirildiğinde).

5.Entegre mimari gölgeleme ve havalandırma panjur sistemleri.

Neden Delikli Panjur Panellerini Seçmelisiniz?

Mimari dekorasyon, inşaat istifleme veya gürültü azaltma projeleri için havalandırma ve perdelemeyi dengeleyen işlevsel bir panel mi arıyorsunuz? Q235 galvanizli çelik veya paslanmaz çelikten üretilen bu paneller, hassas damgalı, 45°–60° açılı panjurlara sahiptir. Doğal havalandırma ve basınç tahliyesi sağlarken %90'ın üzerinde görsel perdeleme (1 m dik görünümde ölçülmüştür) sağlarlar ve katı panellere kıyasla %30'dan fazla daha az rüzgar direnci sunarlar. Akustik laboratuvar testleri, 4–15 dB'lik bir gürültü azaltımını doğrularken, 500 saatlik tuz püskürtme testleri (ASTM B117 / ISO 9227) bunların korozyon direncini doğrular; modüler tasarım tekrar tekrar kullanıma olanak tanır. Kanıtlanmış performans verileriyle desteklenen delikli panjur panelleri, büyük kamu binalarındaki dekoratif ses emiliminden kentsel yol çalışmalarında rüzgara dayanıklı istiflemeye kadar, gürültü azaltma ve rüzgar direncinin yanı sıra "görünmezlik olmadan havalandırma" sağlayan güvenilir bir çözüm sunar.

Sıkça Sorulan Sorular

1. Tuz püskürtme testi için hangi standartlar kullanılıyor?

Toz boya kaplı panellerimizi ASTM B117 veya ISO 9227'ye uygun olarak 500 saat boyunca test ediyoruz. Sonuçları doğrulamak için talep üzerine üçüncü taraf test raporları mevcuttur.

2. %90 görsel tarama nasıl ölçülür?

Görsel perdeleme oranı panel yüzeyine dik olarak 1 metre mesafede ölçülür. Normal görüş açılarında, açılı panjurlar üst üste binerek yatay görüş hattının %90'ından fazlasını bloke ederken hava akışına da izin verir.

3. Paneller yüksek rüzgarlı alanlarda kullanılabilir mi?

Evet. Panjurlu tasarım, rüzgar yükünü katı panellere kıyasla %30'un üzerinde azaltır. Panellerin ve destek yapısının yeterli şekilde tasarlandığından emin olmak için projeye özel rüzgar yükü hesaplamalarını geçerli kodlara (örn. GB 50009 veya EN 1991) göre yapıyoruz.

4. Panjurlu delikli paneller için hangi malzemeler mevcuttur?

Q235 galvanizli çelik, 304 paslanmaz çelik ve alüminyum alaşımı sunuyoruz. Seçim korozyon gereksinimlerine, ağırlık sınırlarına ve estetik tercihlere bağlıdır. Tüm malzemeler çeşitli RAL renklerinde toz boya ile kaplanabilir.

5. Sipariş vermeden önce numune veya test raporu sağlıyor musunuz?

Evet, talep üzerine değerlendirme için örnek paneller sağlayabilir ve ilgili test raporlarını (tuz spreyi, akustik, mekanik) paylaşabiliriz. Mühendislik ekibimiz ayrıca özel projeniz için teknik danışmanlık da sunmaktadır.

6. Paneller nasıl kurulur?

Paneller, yerinde kaynak ihtiyacını ortadan kaldıracak şekilde modüler cıvatalı montaj için tasarlanmıştır. Bu, daha hızlı kurulum ve kolay sökme olanağı sağlar ve paneller birden çok kez yeniden kullanılabilir.
