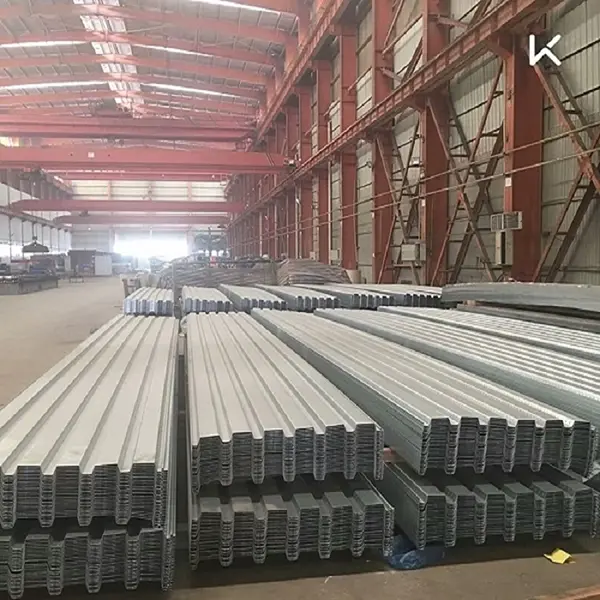

Zemin Kaplaması, inşaat sırasında kalıcı kalıp olarak ve servis sırasında kompozit levhada çekme takviyesi olarak kullanılan, soğuk şekillendirilmiş bir çelik paneldir.SENBO Yapı Malzemeleriçelik yapı projeleri için açık, kapalı, yeniden giriş ve inşaat demiri kafesli döşeme sistemleri tedarik etmektedir.Profilli Çelik SaclarVeYapı Malzemesi Aksesuar Sistemlerikomple zemin montajları için.
Her biri farklı yapısal davranışa sahip dört ana ürün tipi mevcuttur:

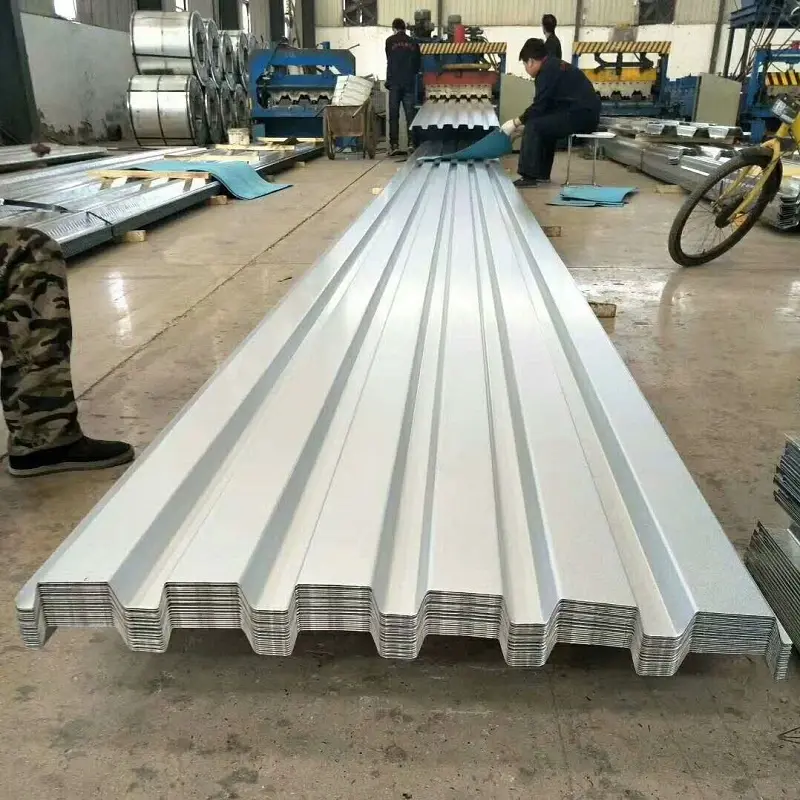

Açık kat güvertesi:Görünür kaburgalara sahip C şeklinde veya benzer bir dalga profiline sahiptir. Temsili modeller YXB76-305-915, YXB51-305-915 ve YXB75-200-600'ü içerir. Açık tabliye, hızlı kurulum ve daha düşük maliyet sunar, ancak esas olarak tamamen kompozit bir üyeden ziyade kalıcı kalıp olarak işlev görür. Genellikle orta düzeyde yük gereksinimleri olan hafif endüstriyel binalar ve depolar için belirtilir.
Yeniden giriş kat güvertesi:Yangın ve korozyon performansını artırmak için daraltılmış bir açıklık profili kullanır. Yaygın model YXB51-200-600'dür. Açık güverte ile karşılaştırıldığında, yeniden giriş profilleri daha yüksek döşeme sertliği ve daha az beton tüketimi sağlayarak kompozit davranışında kısmi bir iyileşmeyi temsil eder.

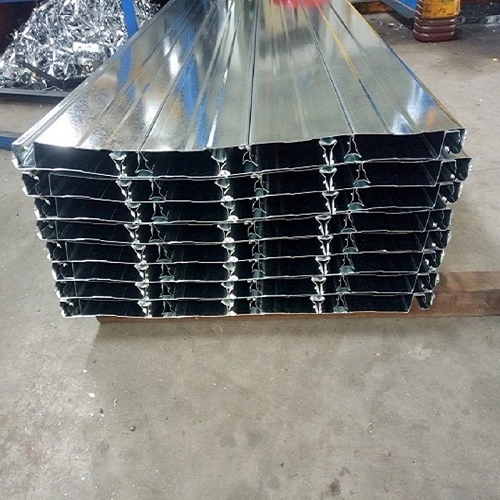

Kapalı kat güvertesi:Çelik ve beton arasında tam kompozit etkiyi mümkün kılan panel yüzeyinde kesme kaburgaları bulunur. Alt kısım düz ve görsel olarak temizdir. Ana modeller YXB65-185-555, YXB66-240-720 ve YXB65-170-510'u içerir. Kapalı güverte, 3,0-4,5 m'lik desteksiz açıklıkları destekler, daha iyi yangın direnci sunar ve genellikle yüksek katlı çelik binalarda kullanılır.

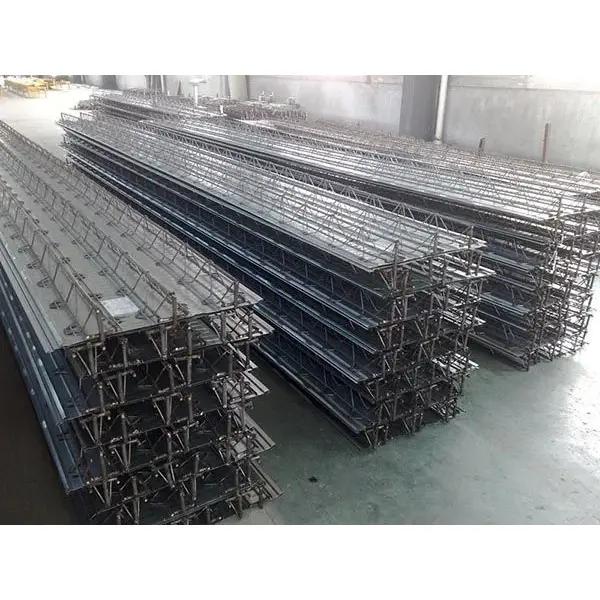

İnşaat demiri kafes zemin güvertesi:Kafes şeklinde oluşturulmuş HRB400 çelik çubukları, direnç kaynağıyla bağlanan galvanizli taban sacıyla birleştirir. Kafes yükseklikleri 70 mm ila 150 mm arasında değişir ve taban levhası en az 120 g/m² çift taraflı çinko kaplamalı 0,5 mm kalınlığındadır. Sahadaki inşaat demiri bağlama işlemi %60 ila %70 oranında azaltılır, desteksiz açıklıklar 5 m'ye ulaşabilir ve 100 mm'lik bir levha yaklaşık 1,68 saatlik yangına dayanıklılık sağlar.
| Parametre | Aralık / Seçenekler | Notlar |
|---|---|---|
| Malzeme | Q235, Q345, DX51D+Z galvanizli çelik | Verim gücü 235–550 MPa mevcuttur |
| Sac Kalınlığı | 0,6–1,5 mm | 0,8–1,2 mm en yaygın |
| Kaburga Yüksekliği | 20–130 mm | Profil türüne bağlıdır |
| Etkili Genişlik | 404–1025 mm | Profil türüne bağlıdır |
| Çinko Kaplama | 60–275 g/m² (çift taraflı) | ≥120 g/m² standart; kıyı ortamları için daha yüksek |
| Geçerli Standart | GB/T 12755-2008 | Bina için profilli çelik saclar |
Türe göre ortak modeller:
Açık tip:YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750, YXB51-342-1025
Kapalı tip:YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600, YXB40-185-740
İnşaat demiri kafes tipi:TD1-70 ila TD5-150, kafes yüksekliği 70–150 mm
Zemin döşemesi tipinin seçimi projeye özgü çeşitli faktörlere bağlıdır:
Açıklık ve yükleme:Hafif yüklü, kısa açıklıklı projelerde açık güverte kullanılabilir. Büyük açıklıklar ve ağır yükler, kapalı güverte veya inşaat demiri kafesli güverteden yararlanır. Kapalı güverte, 3,0-4,5 m'lik desteksiz açıklıkları idare ederken, inşaat demiri kafes güvertesi, tanımlanmış koşullar altında bunu 5 m'ye kadar uzatır.
Yangın gereksinimleri:Kapalı güverte ve inşaat demiri kafes güvertesi, açık güverteden daha iyi yangın performansı sunar. Bazı kapalı güverte konfigürasyonları yangına dayanıklılık testini geçmiştir ve kompozit döşeme tasarımı geçerli kuralları karşıladığında püskürtmeli yangına dayanıklılık kaplaması olmadan kullanılabilir. Yangın derecesi yalnızca güverteye değil, döşeme kalınlığına ve beton kaplamasına bağlıdır.
Yapım sırası:Açık güverte hafiftir ve kurulumu hızlıdır, bu da onu geniş zemin alanları için uygun kılar. İnşaat demiri kafes döşemesi sahadaki güçlendirme çalışmalarını azaltır ancak fabrikada prefabrikasyon hazırlık süresi gerektirir.
Korozyon ortamı:İç mekan uygulamalarında genellikle en az 120 g/m² çinko kaplama kullanılır. Kıyı veya kimyasal açıdan agresif ortamlar, daha yüksek çinko ağırlıkları veya alternatif koruma gerektirebilir. Çinko tabakası öncelikle inşaat sırasında çeliği korur; Beton yerleştirildikten sonra beton örtüsü uzun süreli korozyon koruması sağlar.
Panel denetimi:Kurulumdan önce panel düzlük sapmasının 3 mm'den az olduğunu ve önemli bir bozulma veya kaplama hasarının bulunmadığını doğrulayın. Gelen malzemelerde çinko kaplama kalınlığı ve kaynak kalitesi kontrol edilmelidir.
Düzen ve sabitleme:Panelleri yerleştirmeden önce çelik kirişler üzerindeki merkez çizgilerini, sapma 3 mm dahilinde kontrol edilecek şekilde işaretleyin. Bitişik levhalar arasındaki uzunlamasına örtüşme en az 50 mm olmalı ve punto kaynağı ile sabitlenmelidir. Güverte boyunca saplama kaynak aralığı tipik olarak 300 mm'den fazla değildir ve kaynak nüfuziyeti tasarım gerekliliklerine göre doğrulanmıştır.
Beton dökümü:Çökmeyi 120±20 mm'de koruyun. Kaplama hasarını ve panel deformasyonunu önlemek için vibratör ile döşeme yüzeyi arasında doğrudan temastan kaçının. Özellikle açıklık ve sac kalınlığının tasarıma uygun olması gereken desteksiz kurulumlar için, dökme işleminden önce geçici desteklerin doğru şekilde konumlandırıldığını doğrulayın.
Yerleşim çizimleri:Kurulumdan önce panel yönünü, üst üste binme konumlarını, açıklıkları ve saplama konumlarını gösteren ayrıntılı yerleşim çizimleri hazırlayın. Yapısal performansı etkileyebilecek kontrolsüz kesimlerden kaçınmak için düzensiz alanlar önceden planlanmalıdır.
1.Kapalı tabliye ve inşaat demiri kafes tabliyenin yaygın olarak belirtildiği yüksek ve süper yüksek katlı çelik yapılara yönelik zemin sistemleri.
2.Açık güvertenin hafif yüklü asma katlar ve platformlar için uygun maliyetli bir çözüm sunduğu endüstriyel tesisler ve lojistik depolar.
3.Uzun açıklıklı zemin gereksinimleri olan havaalanı terminalleri, stadyumlar ve sergi merkezleri gibi kamu binaları.
4.Gelişmiş yangın direnci ve yük kapasitesi gerektiren enerji tesisleri ve enerji projeleri.
Bazı çelik çerçeveli bina kabuklarında, zemin döşeme sistemleri aşağıdakilerle koordine edilir:Taş Yünü Sandviç PanellerDuvar ve çatı yalıtımı için entegre bir yapısal ve termal muhafaza oluşturur. Mühendislik ekibimiz bu ürünler arasındaki arayüz ayrıntılarının belirlenmesinde yardımcı olabilir.
Açık tabliye esasen kalıcı kalıp görevi görür ve kompozit eylemine önemli bir katkı sağlamaz. Kapalı güverte, betona bağlanmak için kesme kaburgaları kullanır ve bu da çelik ve betonun yük altında birlikte çalışmasına olanak tanır. İnşaat demiri kafes döşemesi, geleneksel döşeme takviyesine benzer şekilde performans gösteren kaynaklı bir çelik kafes kullanır; taban levhası yalnızca kalıp görevi görür.
Desteklenmemiş açıklık, döşeme profiline, levha kalınlığına, beton döşeme kalınlığına ve inşaat yüküne bağlıdır. Kapalı tabliye genellikle geçici destek olmadan 3,0-4,5 m'yi destekler ve inşaat demiri kafes tabliyesi 5 m'ye ulaşabilir. Üreticinin açıklık tabloları projeye özel sehim kontrolleriyle birlikte kullanılmalıdır.
Standart iç mekan uygulamaları için en az 120 g/m² çift taraflı çinko kaplama tipiktir. Kıyı veya aşındırıcı ortamlar daha yüksek kaplama ağırlıkları gerektirebilir. Çinko kaplama çeliği inşaat aşamasında korur; Yerleştirme sonrasında kaplanan beton kaplama sayesinde uzun süreli korozyon koruması sağlanır.
Her zaman değil. Açıklık ve sac kalınlığı üreticinin sınırları dahilinde olduğunda, kapalı döşeme ve inşaat demiri kafes döşemesi destek olmadan monte edilebilir. Açık güverte genellikle destek veya azaltılmış açıklık gerektirir. İksasız bir seçenek seçilmeden önce sehim hesaplamaları ve inşaat yükü doğrulaması yapılmalıdır.
Evet. Sac kalınlığı, etkin genişlik ve uzunluk proje gereksinimlerine göre ayarlanabilir. Yapısal performansı tehlikeye atabilecek şantiyede ikincil kesimleri önlemek için özel profiller ve açıklıklar yerleşim çizimi aşamasında onaylanmalıdır.
