Bir bina kabuğu destek sistemi, ana çelik çerçeveyi çatı ve duvar panellerine bağlayan ikincil yapısal elemanlardan, bağlantı elemanlarından, su yalıtım bileşenlerinden ve kaplama aksesuarlarından oluşur.SENBOYapı Malzemeleriaşıklar, destek klipsleri, oluk sistemleri, kaplama ve sızdırmazlık malzemeleri de dahil olmak üzere çelik yapı projelerine yönelik bu bileşenlerin eksiksiz bir yelpazesini sağlar.
Sistem tipik olarak beş fonksiyonel gruba ayrılır:
Yapısal destek:C, Z, U ve L şeklinde çelik aşıklar, şapka kanalları, sarkma çubukları ve destek boruları. Bu elemanlar yükleri çatı ve duvar panellerinden birincil çelik çerçeveye aktarır.
Sabitleme ve bağlantı:Çatı ve duvar destek klipsleri, kayan ve sabit braketler, matkap uçlu vidalar, kesme saplamaları ve gizli bağlantı elemanları. Bu bileşenler panellerin nasıl sabitlendiğini ve termal hareketin nasıl karşılanacağını belirler.
Drenaj:Çelik veya paslanmaz çelik oluklar, yağmur suyu çıkışları, iniş boruları ve sifonik drenaj bileşenleri. Uygun drenaj tasarımı çatı çevresinde su birikmesini ve sızıntıyı önler.
Yanıp sönme ve kırpma:Sırt kapakları, yanıp sönen tabakalar, kenar kaplaması, kapaklar ve damlama kenarları. Bu öğeler panel kenarlarını ve geçişlerini kapatarak suyu dışarıda tutar ve bitmiş bir görünüm sağlar.
Yalıtım ve sızdırmazlık:Isı yalıtımı, buhar bariyerleri, nefes alabilen membranlar, sızdırmazlık bantları ve contalar. Bu ürünler ısı transferini kontrol eder, yoğunlaşmayı yönetir ve hava sızdırmazlığını korur.

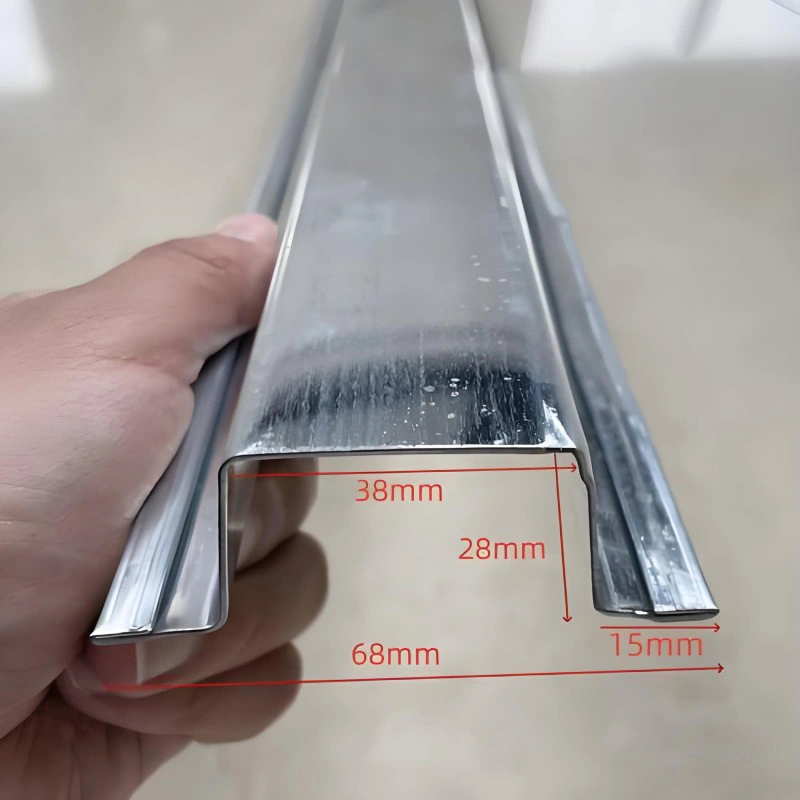

C şeklindeki aşıklarmetal bina kaplamalarında en yaygın kullanılan ikincil elemanlardır. Boyutları C80'den C350'ye, kalınlıkları ise 1,5 mm'den 3,5 mm'ye kadar değişmektedir. İmalatı ve kurulumu basit olduğundan genel endüstriyel binalar ve depolar için uygundurlar.
Z şeklindeki aşıklarC-şekilli kesitlere göre daha iyi örtüşme performansı sunar ve genellikle daha uzun açıklıklar için belirtilir. Boyutlar Z80'den Z350'ye kadar değişir ve kurulum doğruluğunu ve drenaj performansını artırmak için önceden delinmiş delikler mevcuttur.
U şeklinde ve L şeklinde çelikkapı ve pencere çerçeveleme, köşe güçlendirme ve kenar sabitleme için kullanılır.Şapka kanallarıHassas hizalama gerektiren sistemlerde eşleşen destek braketleriyle çalışın. Sarkma çubukları ve destek boruları aşık sisteminin genel stabilitesini artırır.
Destek klipsleri dik kenet çatı sisteminin teknik açıdan en kritik parçasıdır.Sürgülü desteklerçatı panelinin sıcaklık değişimleriyle birlikte genleşip büzülmesine izin vererek aksi takdirde burkulmaya veya bağlantı elemanı yorgunluğuna neden olabilecek gerilimi azaltır. Bu destekler tipik olarak termal köprülemeyi önlemek için bir yalıtım ara parçası içerir.Sabit desteklerSaçak veya sırt gibi hareketin sınırlandırılması gereken yerlerde kullanılır.
EPDM pullu matkap uçlu vidalar çoğu duvar ve çatı paneli bağlantısı için standart bağlantı elemanıdır. Yıkayıcı hava koşullarına dayanıklı bir conta sağlarken, vida kaplaması korozyon direncini belirler. Kesme saplamaları, kompozit zemin döşemesi sistemlerinde, döşemeyi çelik kirişe bağlamak ve kesme kuvvetlerini aktarmak için kullanılır.

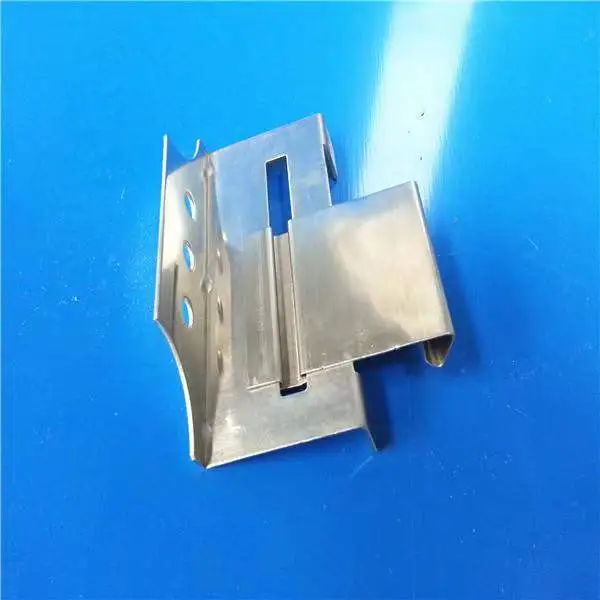

Dik kenet sistemleri için, paslanmaz çelik klipsler ve alüminyum kelepçeler panelleri çatı yüzeyine nüfuz etmeden sabitler. Bu, açıkta kalan bağlantı elemanlarının sayısını azaltır ve uzun vadeli hava geçirmezliği artırır.

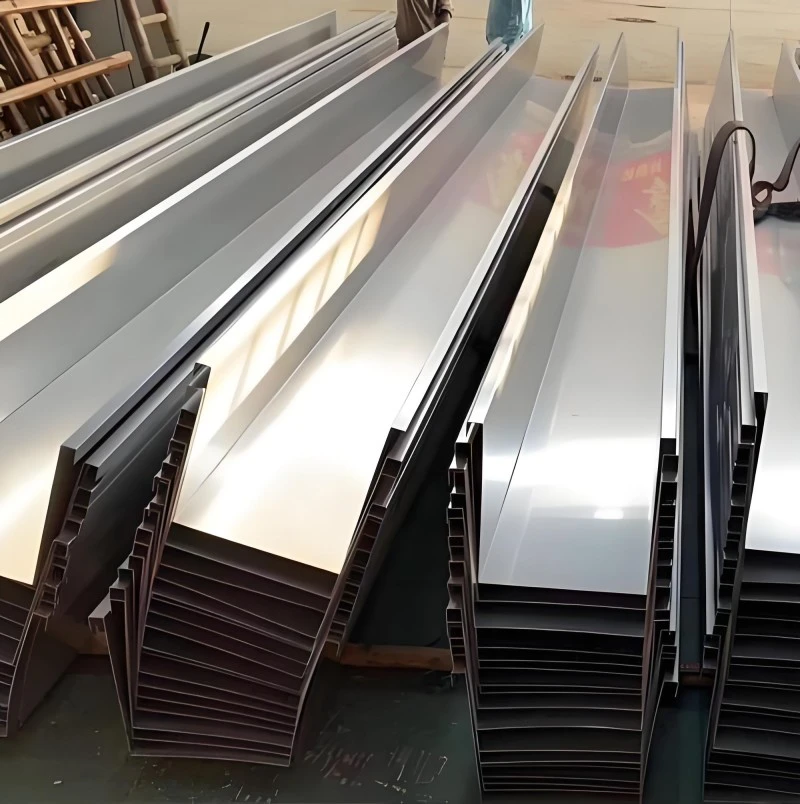

Çelik oluklar çatı drenajının ana toplama elemanıdır. Yaygın malzemeler arasında kalınlıkları 1,0 mm'den 2,0 mm'ye kadar olan galvanizli çelik ve paslanmaz çelik bulunur. Paslanmaz çelik daha iyi korozyon direnci sunar ve kıyı veya endüstriyel ortamlarda tercih edilir.

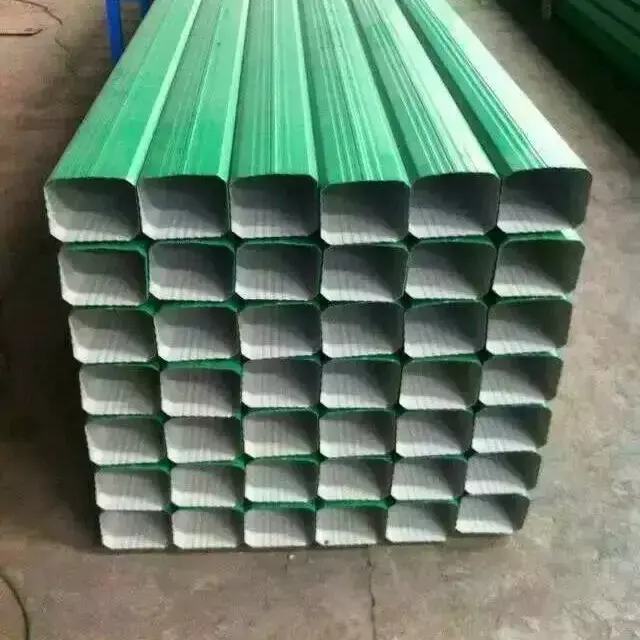

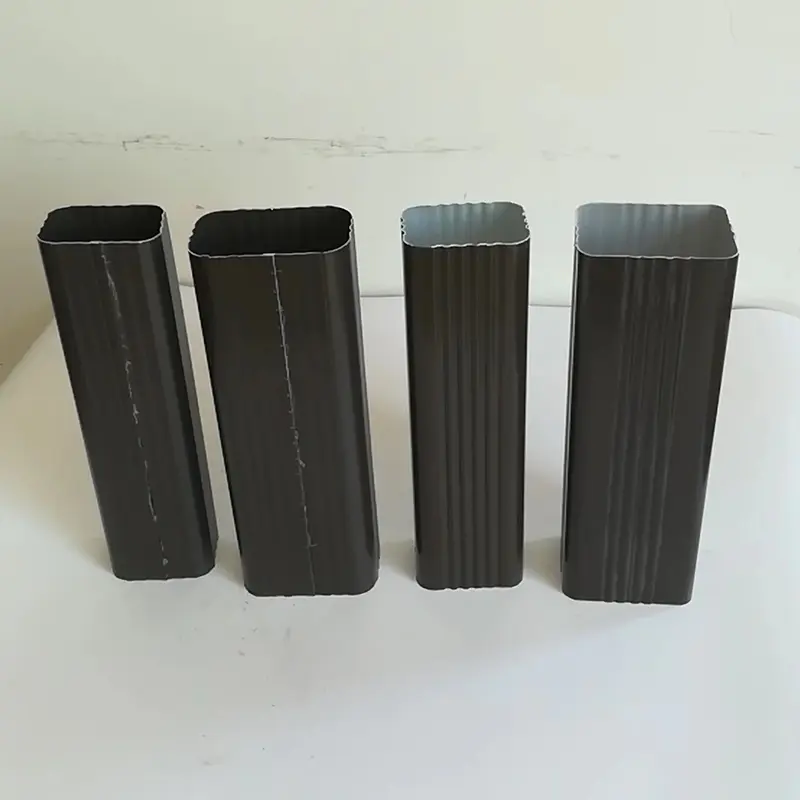

Sifonik drenaj sistemleri, yüksek drenaj kapasitesinin gerekli olduğu geniş açıklıklı çatılarda kullanılır. İniş boruları ve yağmur suyu çıkışları sistemi tamamlayarak suyu oluktan toprak drenaj ağına yönlendirir.
Yanıp sönen ve süsleme parçaları paneller, duvarlar ve çatı geçişleri arasındaki geçişleri kapatır. Mahya kapakları çatının tepe noktasını kaplıyor, yanıp sönen kaplamalar duvardan çatıya bağlantı noktalarını idare ediyor ve kenar kaplaması çevreyi tamamlıyor. Kapaklar ve damlama kenarları panel uçlarından ve saçaklardan su girişini engeller.
Çatı ve duvar panellerinin altına taş yünü, cam yünü gibi yalıtım malzemeleri döşenir. Nefes alabilen membranlar, su girişini engellerken nemin kaçmasına izin verir ve buhar bariyerleri, yalıtım katmanı içindeki yoğuşmayı kontrol eder. Sızdırmazlık bantları ve contalar hava sızdırmazlık sistemini tamamlar.
| Bileşen Kategorisi | Ortak Özellikler | Notlar |
|---|---|---|
| C şeklindeki aşıklar | C80–C350, kalınlık 1,5–3,5 mm | Genel binalar için en yaygın olanı |
| Z şeklindeki aşıklar | Z80–Z350, kalınlık 1,5–3,5 mm | Önceden delinmiş delikler mevcut |
| Çatı destekleri | Sürgülü ve sabit tipler, çeşitli yükseklikler | Yalıtım ara parçası ile |
| Kendiliğinden delme vidaları | EPDM pul, sıcaklık aralığı -45°C ila 120°C | Kaplama korozyon direncini belirler |
| Çelik oluklar | Galvanizli veya paslanmaz, 1,0–2,0 mm | Kıyı bölgeleri için paslanmaz |
| Yanıp sönme ve kırpma | Galvanizli veya renkli kaplamalı, 0,4–0,8 mm | Panel tipiyle eşleşen profil |
| Yalıtım | Taş yünü, cam yünü, 50–150 mm | Termal gereksinime göre seçilir |
| Nefes alabilen membran | PE tipi, genişlik 1,0–1,5 m | Su geçirmez ve buhar geçirgen |
| Geçerli Standart | JGJ/T473-2019 | Bina metal kaplama sistemi mühendisliği |
Çatı sistemleri için:Aşık aralığı, destek klipsi tipi ve panel profili koordine edilmelidir. Kayar destekler, termal harekete uyum sağlamak amacıyla dik kenet çatılar için standarttır. Sıkıştırmayı önlemek için desteğin yüksekliği yalıtım kalınlığına uygun olmalıdır.
Duvar sistemleri için:C şeklindeki aşıklar genellikle yeterlidir. Sabitleme yöntemi duvar paneli profiline ve rüzgar yüküne bağlıdır. EPDM pullu kendinden delmeli vidalar açıkta kalan bağlantı elemanları duvarları için tipiktir; Mimari paneller için gizli bağlantı elemanları kullanılabilir.
Aşındırıcı ortamlar için:Paslanmaz çelik olukları, kaplamalı bağlantı elemanlarını ve alüminyum-çinko kaplı aşıkları belirtin. EPDM pullar panel kaplamasına ve yerel iklime uygun olmalıdır.
Geniş açıklıklı çatılar için:Önceden delinmiş deliklere sahip Z şeklindeki aşıklar daha iyi drenaj hizalaması ve panel desteği sağlar. Yağış yoğunluğunun yüksek olduğu çatılarda sifonik drenaj gerekebilir.
Aşık kurulumu:Kurulumdan önce ana çelik çerçeve üzerindeki yerleşim çizgilerini işaretleyin. Aşık aralığı tasarım çizimine uygun olmalıdır. Aşıklar ile ana çerçeve arasındaki bağlantılar iyice sıkılmalı, yanal hareketleri önlemek için gereken yerlere sarkma çubukları takılmalıdır.
Destek klipsi kurulumu:Klipsleri panel döşeme sırası ile aynı yönde takın. Klips tabanı aşıklara güvenli bir şekilde sabitlenmelidir. Isı köprüsünü önlemek için yalıtım ara parçasının doğru konumlandırıldığını kontrol edin.
Panel sabitleme:Dik dikişli sistemler için panelleri klipslere takın ve kalibre edilmiş ekipmanla dikin. EPDM rondelaya zarar verebileceğinden ve hava geçirmezliğini azaltabileceğinden, açıkta kalan bağlantı elemanları sistemlerinde kendiliğinden delen vidaları aşırı sıkmaktan kaçının.
Oluk ve yanıp sönen kurulum:Olukların çıkış noktalarına doğru eğimli olduğundan emin olun. Tüm bindirme bağlantılarını ve geçişlerini kapatın. Kaplamanın arkasında su izini önlemek için, kaplamanın panel kaburgalarıyla doğru şekilde örtüşmesi gerekir.
Destek sistemi bileşenleri, SENBO tarafından sağlanan metal kaplama panellerinin tamamıyla çalışacak şekilde tasarlanmıştır.Profilli Çelik Saclar, Taş Yünü Sandviç Paneller, Alüminyum-Magnezyum-Manganez Paneller, VeDelikli Paneller. Örneğin, bir sandviç panel duvar için aşık düzeni, yayılma kapasitesindeki farklılıklar nedeniyle tek cidarlı profilli bir levha duvar için olandan farklıdır. Mühendislik ekibimiz, yapısal destekleri seçilen panel tipiyle koordine eden yerleşim çizimleri sağlayabilir.
Kayar destekler, sıcaklık değiştikçe tavan panelinin uzunluğu boyunca hareket etmesine olanak tanır. Bu, termal stresi azaltır ve bağlantı elemanının yorulmasını önler. Saçak, mahya gibi sınırlama noktalarında sabit destekler kullanılır. Dik kenet çatıda çoğu klips kayan tiptedir ve sabit klipsler yalnızca belirli yerlerde kullanılır.
Aşık aralıkları panel profiline, sac kalınlığına, rüzgar yüküne ve kar yüküne bağlıdır. Daha yüksek kaburgalara sahip daha güçlü paneller daha uzun mesafeleri kapsayabilir ve daha az aşık gerektirebilir. Boşluklar her proje için yapısal hesaplama ile doğrulanmalıdır. Teknik ekibimiz seçilen panele göre uygun bir düzen önerebilir.
Kıyı alanları için korozyon direnci yüksek kaplamaya sahip bağlantı elemanları belirtilmelidir. Paslanmaz çelik bağlantı elemanları veya ağır çinko-alüminyum kaplamalı bağlantı elemanları uygundur. EPDM yıkayıcının ayrıca UV ışınlarına dayanıklı olması ve hava koşullarına dayanıklı bir sızdırmazlık sağlamak için panel kaplamasıyla uyumlu olması gerekir.
Evet. Destek klipsleri, eteklikleri ve kapamaları standart olmayan panel şekillerine uyacak şekilde üretilebilmektedir. Doğru bileşenlerin seçilebilmesi veya üretilebilmesi için panel profil çizimini ve projenin yapısal gereksinimlerini sağlayın.
Malzeme sertifikaları, kaplama raporları ve ürün test raporları temin edilebilir. Aşıklar ve bağlantı elemanları için değirmen test sertifikaları mevcuttur. Yangın performansı veya yapısal hesaplama notları gibi ek uyumluluk belgeleri gerektiren projeler için bunlar talep üzerine sağlanabilir.
