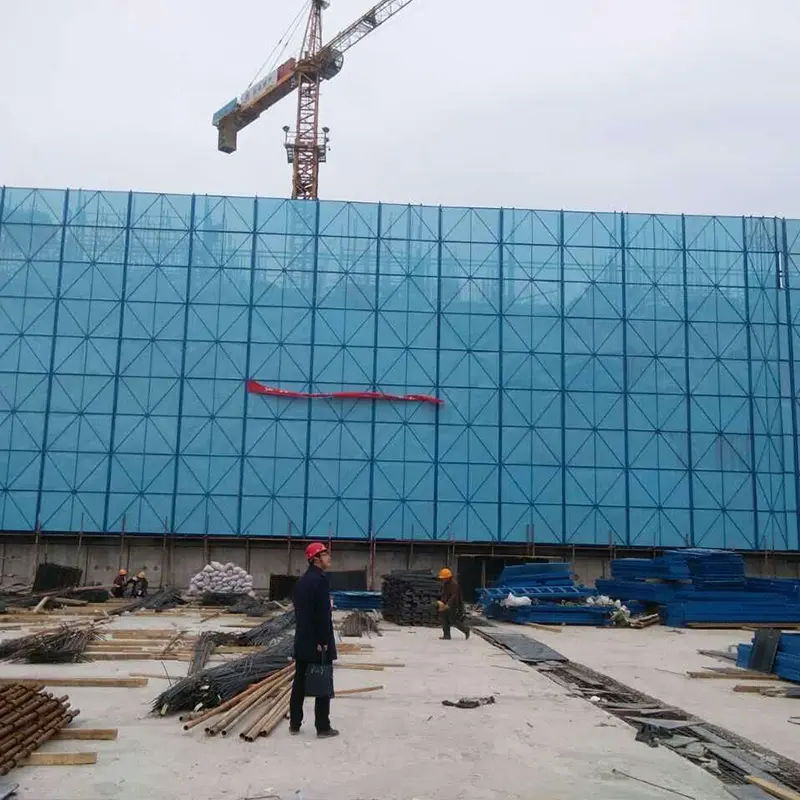

Tırmanma iskelesi ağı, ekli tırmanma iskelesi sisteminin önemli bir bileşenidir. Bu sistem, bir binanın dış cephesine kurulan ve yapının kendisine bağlanan modern bir iskele türüdür; kat kat tırmanmak veya inmek için kendi kaldırma ekipmanlarını ve mekanizmalarını kullanır. Yerden çatıya kadar kurulması gereken geleneksel iskelelerden farklı olarak tırmanma iskelesi yalnızca 4-5 kat yükseklik gerektirir ve ana yapı ile eşzamanlı olarak tırmanarak yüksek irtifadaki asılı işi iskele yapısının güvenliği dahilinde yapılan işe etkili bir şekilde dönüştürür.

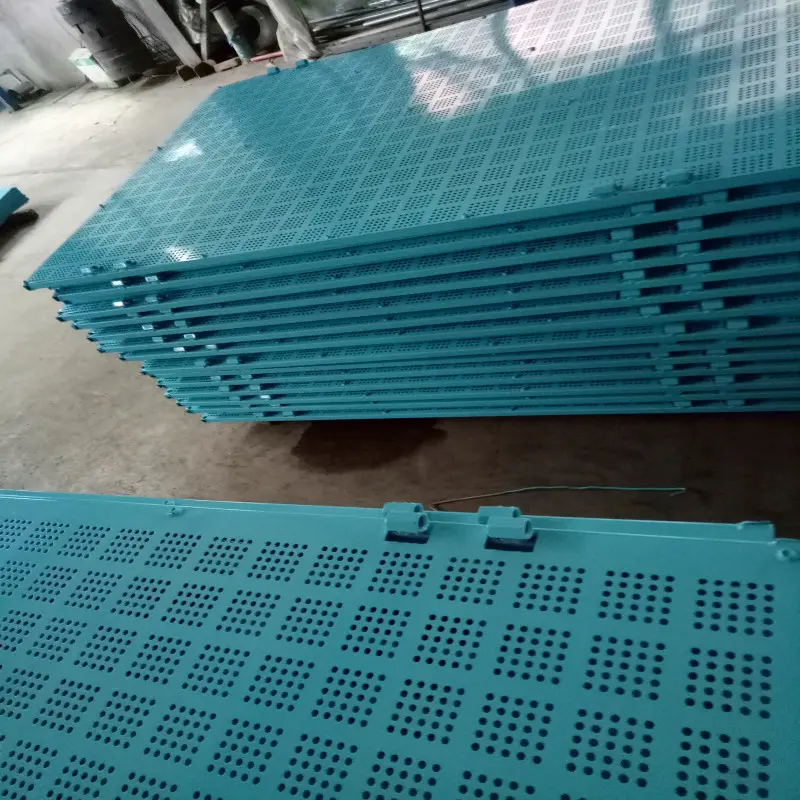

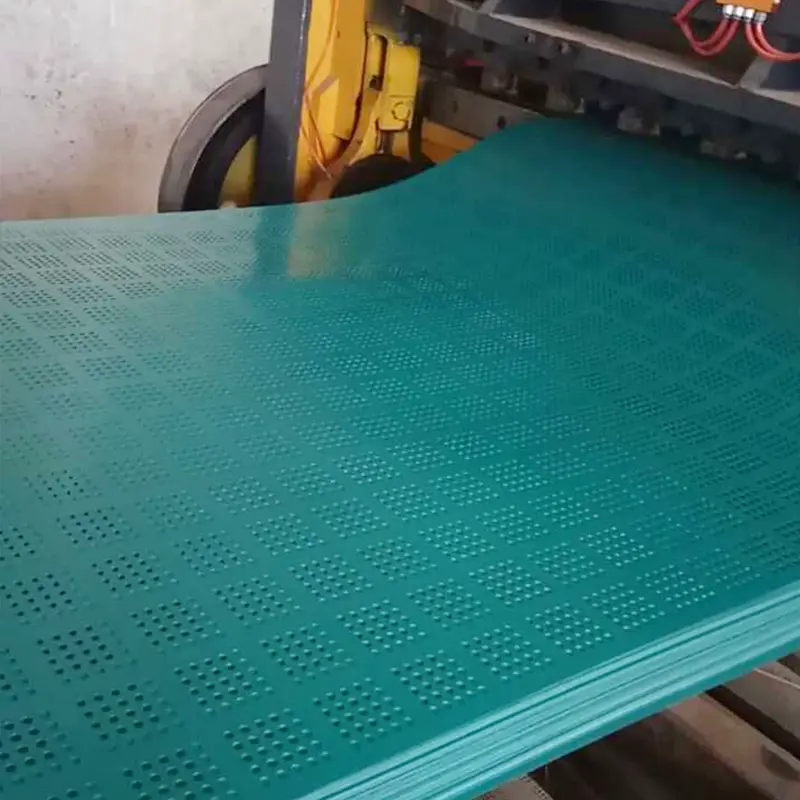

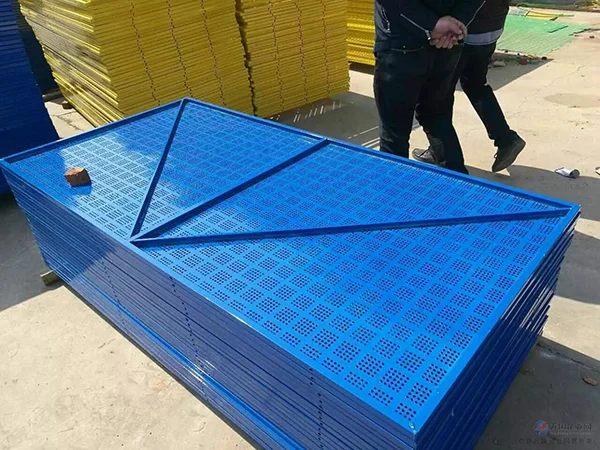

Örgü panellerde temel malzeme olarak galvanizli çelik veya düşük karbonlu çelik saclar kullanılır. Delinip şekillendirildikten sonra, galvanizli kare borulu bir çerçeveye kaynak yapılır, "yarı yıldız" veya "tam yıldız" (çapraz destek) deseninde yapılandırılır ve tipik olarak gök mavisi, koyu mavi veya sarı-yeşil renkte elektrostatik toz boya ile kaplanır. Tamamen çelikten oluşan bu ağ tasarımı, geleneksel halat dokumalı ince ağ örgünün yerini alarak kolay kırılma, zayıf yangın direnci ve hızlı eskime gibi sorunların üstesinden gelir ve böylece güvenlik ve saha yönetimi standartlarını önemli ölçüde artırır.
Ürün Sınırı:SENBO, ekli tırmanma iskelesi sistemlerinin bir bileşeni olarak koruyucu ağ panelleri (tırmanma iskelesi ağı) sağlar. Ayrı bir teklifte aksi belirtilmediği sürece tırmanma iskelesi sisteminin tamamını tedarik etmiyoruz. Sistem entegrasyon gereksinimleri için lütfen mühendislik ekibimizle iletişime geçin.
Geleneksel ince örgülü güvenlik ağları eskimeye ve hasar görmeye eğilimlidir, bu da inşaat personeli için sağlam, güvenilir düşme koruması sağlamayı zorlaştırır. Tırmanma iskelesi ağı, tamamı çelik delikli panelleri kare borulu bir çerçeveyle birleştiren, yüksek sertlik ve güçlü darbe direnci sunan kaynaklı bir yapıya sahiptir.
Shijiazhuang merkezli bir inşaat şirketinin satın alma spesifikasyonları, örgü panellerin 6 kg ağırlığında olmasını ve CO2 gazı korumalı çift taraflı, tam nüfuzlu şev kaynağı kullanılmasını gerektiriyor. Kaynak dikişi yüksekliği ana malzemenin kalınlığının 1,2 katı olmalıdır ve kaynak sonrası deformasyona izin verilmez. Saha uygulamaları, standart ince ağ örgüsünün tırmanma iskelesi ağıyla değiştirilmesinin, yangın ve nüfuz direncini önemli ölçüde artırdığını, nesnelerin düşme riskinin azaltılmasına yardımcı olduğunu ve doğru şekilde tasarlandığında, kurulduğunda ve bakımı yapıldığında sağlam bir koruyucu muhafaza sağladığını göstermektedir.
Tırmanma iskelesi ağının temel avantajı, sürekli sökme ve yeniden kurma ihtiyacını ortadan kaldırarak tekrar tekrar yükseltilip alçaltılabilmesinde yatmaktadır. Sıfırdan inşa edilmesi gereken geleneksel iskelelerin aksine, tırmanma iskeleleri yalnızca yaklaşık 4-5 katlık bir başlangıç kurulum yüksekliği gerektirir. Aynı proje koşullarında geleneksel tam boy iskeleyle karşılaştırıldığında bu yaklaşım, çelik tüketimini yaklaşık %70, inşaat malzemesi israfını ise %30 oranında azaltır.
28 katlı bir konut projesinden elde edilen proje verileri, kurulum döngüsünün 7 günden 4 güne düştüğünü ve örgü panellerin tüm inşaat süresi boyunca herhangi bir değişiklik gerektirmediğini ve bu sayede tekrarlanan satın almaların önüne geçildiğini gösteriyor. Gerçek tasarruflar bina yüksekliğine, tırmanma döngülerine, panelin yeniden kullanımına, işçilik oranlarına ve proje konfigürasyonuna göre değişir. 15 katı aşan binalar için ekonomik faydalar giderek daha belirgin hale geliyor ve projeye özel hesaplamalara göre bina başına %30 ila %60 oranında potansiyel kapsamlı maliyet tasarrufu sağlanıyor.

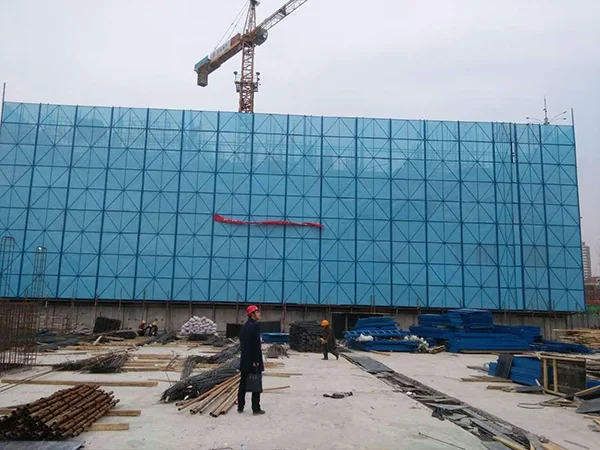

Tırmanma iskelesi ağı, tamamen kapalı bir yapıya olanak tanıyarak, yüksek katlı operasyonlar sırasında gürültü ve tozun dışarıya doğru yayılmasını etkili bir şekilde en aza indirir. "Yanquan Huafu" projesinden elde edilen saha verileri, gök mavisi toz kaplamalı ağın şehir silüetiyle uyumlu bir şekilde harmanlanarak inşaat sahasının genel imajını yükselten düzgün, estetik açıdan hoş bir görünüm yarattığını gösteriyor.
Ayrıca ağ daha düşük seviyelerde monte edilip söküldüğü için işçilerin yüksekte sökme işleri yapmasına gerek kalmıyor, bu da güvenlik risklerini daha da azaltıyor.
Aşağıda listelenen tüm parametreler fabrika standart üretimine dayanmaktadır. Özel proje gereksinimlerini karşılamak için özelleştirme mevcuttur.
| Performans Göstergesi | Parametre/Şartname | Tanım |
|---|---|---|
| Temel Malzeme | Galvanizli çelik sac / Düşük karbonlu çelik sac | Elektrostatik toz boyalı yüzey; korozyona dayanıklı ve rengi solmaz |
| Standart Kalınlık | 0,5 mm – 0,8 mm (kaplama sonrası) | |
| Çerçeve Boruları | 20×20mm galvanizli kare boru; duvar kalınlığı ≥0,7–1,0 mm | "Yarım yıldız" veya "Tam yıldız" (çapraz ayraç) konfigürasyonu |
| Standart Panel Boyutu | 1,0×2,0m, 1,2×1,8m, 1,5×1,8m | Özelleştirilebilir |
| Mesh Özellikleri | Yuvarlak delikler; çap 5–10 mm; adım 10–15 mm | Perforasyon oranı tercihen ≥%40 |
| Panel Başına Ağırlık | ≈6kg (1,0×2,0m boyutu için) | |
| Konektörler | Φ48×300mm galvanizli çelik boru; duvar kalınlığı ≥1,2 mm | Panelleri destek çerçevesine bağlar |
| Yangın Performansı | Tamamen çelik konstrüksiyon | Yanmaz alt tabaka; Geleneksel ince örgülü ağlara kıyasla önemli ölçüde üstün yangın direnci. Talep üzerine malzeme sertifikaları mevcuttur. |
| Uygulanabilir Bina Yüksekliği | Tipik olarak 15 kat veya daha yüksek | Bina yüksekliği ve tırmanma döngüleri arttıkça ekonomik faydalar artar |
1. Tek seferlik kurulum, yapıya tırmanma.Yalnızca 4-5 kat için kurulum gerektirir; ana yapıyla birlikte kat kat tırmanıyor; Tekrarlanan sökme ve takma işlemlerini ortadan kaldırarak zamandan ve işçilikten önemli ölçüde tasarruf sağlar.
2. Tamamen çelik koruma, güvenli ve güvenilir.Kolayca hasar gören veya bozulan ince örgülü ağların yerini alır; büyük ölçüde geliştirilmiş yangın, darbe ve nüfuz direnci sunar; Düzgün kurulduğunda ve bakımı yapıldığında yüksekten düşme riskini ve yangın tehlikesini azaltmaya yardımcı olur.
3. Maliyet tasarrufu ve önemli faydalar.Geleneksel tam boy iskeleyle karşılaştırıldığında çelik kullanımını yaklaşık %70, inşaat sarf malzemelerini ise %30 azaltır; toplam maliyet tasarrufu projeye göre değişir ancak yüksek binalarda %30-60'a ulaşabilir.
4. Uygar inşaat, çevre dostu ve estetik.Tamamen kapalı koruma, gürültüyü ve toz dağılımını etkili bir şekilde en aza indirir; toz boyalı yüzey düzgün ve çekici olup şantiyenin imajını güçlendirir.
5. Akıllı kontrol ve hassas senkronizasyon (isteğe bağlı).İsteğe bağlı bir akıllı kontrol sistemi, her kaldırma noktasının yük durumunu gerçek zamanlı olarak izler. Aşırı yük veya yük kaybı durumlarına karşı otomatik alarmlar ve kapatma fonksiyonlarına sahiptir ve iskele yapısının güvenli ve senkronize şekilde kaldırılmasını sağlar.
1.Tipik olarak 15 kat veya daha yüksek olan yüksek perde duvarlı konut binaları ve ticari komplekslerin ana yapısal inşaatı sırasında harici güvenlik koruması.
2.Tekdüze dış profillere sahip yüksek binalar; Yerinde dökme perde duvarlar, çerçeve yapılar, kavisli balkonlar ve konsollu döşemeler dahil karmaşık şekiller için uygundur.
3.Şehir merkezlerinde, programlara ve saha güvenliği/temizlik standartlarına ilişkin katı gereklilikleri olan inşaat projeleri.
4.Dış cephe bitirme işinin ana yapısal inşaatla eş zamanlı olarak ilerlemesini gerektiren projeler.
Yüksek katlı bir proje için güvenli, uygun maliyetli ve verimli bir dış iskele çözümü mü arıyorsunuz? Tırmanma iskelesi ağı, geleneksel ince ağ örgüsünü sert, tamamen çelikten yapılmış koruyucu bir bariyerle değiştirir. Yalnızca tek bir kurulum gerektirir ve bina katlarıyla birlikte yükselir; çok sayıda yüksek katlı konut ve ticari projede güvenlik ve maliyet verimliliği açısından etkili olduğu kanıtlanmış bir sistemdir. Bağlı tırmanma iskele sistemlerinin temel bir bileşeni olarak, yüksek katlı dış mekan çalışmalarını daha güvenli ve daha yönetilebilir hale getirerek daha kısa kurulum döngüleri, önemli ölçüde malzeme tasarrufu ve inşaat sırasında değiştirmeye gerek kalmadan sürekli kullanım sunar. Projeniz için görünür bir güvenlik hattı oluşturmak için tırmanma iskelesi ağını seçin.
Paneller, et kalınlığı en az 1,2 mm olan Φ48×300 mm galvanizli çelik boru konnektörleri kullanılarak bağlanır. Bu konektörler, ağ panelini tırmanma iskelesi sisteminin destek çerçevesine bağlayarak güvenli ve sağlam bir bağlantı sağlar.
Çoğu yüksek katlı uygulama için 0,5–0,8 mm'lik panel kalınlığı (kaplama sonrası) standarttır. Daha ince paneller daha düşük yükler için uygun olabilirken daha kalın paneller, yüksek rüzgar yükünün olduğu veya darbe direncinin kritik olduğu alanlarda ek sağlamlık sağlar.
Evet. Özel tırmanma iskelesi sistemi gereksinimlerine uyacak şekilde özel panel boyutları, delik desenleri, çerçeve konfigürasyonları ve renk seçenekleri sunuyoruz. Lütfen sistem çizimlerinizi ve spesifikasyonlarınızı sağlayın; mühendislik ekibimiz uygun panel tasarımını önerecektir.
Panel ağırlığı esas olarak panel boyutlarından, çelik levha kalınlığından, çerçeve borusu duvar kalınlığından, delik deseninden ve genel boyuttan etkilenir. Standart 1.0×2.0m panelimiz yaklaşık 6 kg ağırlığındadır. Özel boyutlar ve daha ağır ölçülü malzemeler ağırlığı buna göre artıracaktır.
Elektrostatik toz boya, tebeşirlenmeye, solmaya ve korozyona karşı dayanıklı, hava koşullarına dayanıklı, düzgün bir yüzey sağlar. Uygun yüzey hazırlığı ve kaplama kalınlığı ile paneller kıyı veya endüstriyel ortamlarda bile görünümünü ve yapısal bütünlüğünü uzun yıllar korur.
Evet, değerlendirme için örnek paneller sağlayabiliriz. Ayrıca proje gereksinimlerinizi desteklemek için talep üzerine malzeme sertifikaları, kaynak prosedürü spesifikasyonları ve yük testi raporları da sunuyoruz.
