Profilli çelik saclar, haddelenmiş kaplamalı veya kaplanmış çelik şeritlerin dalga şekilli kesitlere dönüştürülmesiyle üretilen soğuk şekillendirilmiş panellerdir.SENBO Yapı Malzemeleriboyutsal doğruluk, kaplama performansı ve uzun vadeli hizmet ömrüne odaklanarak çelik yapı binalarındaki çatı, duvar ve zemin uygulamaları için bu levhaları tedarik etmektedir.
Taban alt katmanı, uygulama ortamına ve gerekli dayanıklılığa göre seçilir. Yaygın seçenekler arasında sıcak daldırma galvanizli çelik, alüminyum-çinko alaşımlı kaplamalı çelik, renkli kaplamalı çelik, paslanmaz çelik ve alüminyum alaşımı bulunur. Çoğu mimari uygulama için galvanizli veya alüminyum-çinko kaplı çelik, maliyet ve korozyon direnci arasında en iyi dengeyi sağlar. Sac kalınlığı tipik olarak 0,25 mm ila 2,3 mm arasında değişir; bina yapımında en yaygın olanı 0,4 mm ila 1,6 mm'dir.
Kaplama sistemi, tabakanın atmosferik korozyona ne kadar dayanıklı olduğunu ve zaman içinde görünümünü koruduğunu belirler. Çeşitli kaplama türleri mevcuttur:
Sıcak daldırma galvaniz kaplama:Çinko kaplama ağırlıkları Z100 ile Z450 arasında değişmektedir. Daha ağır kaplamalar aşındırıcı ortamlarda daha uzun servis ömrü sağlar. Z275 genel bina uygulamaları için ortak bir özelliktir.
Alüminyum-çinko alaşımlı kaplama:AZ150 çatı kaplama için standart spesifikasyondur. Kaplama yaklaşık %55 alüminyum, %43,5 çinko ve %1,5 silikon içerir ve benzer bir çinko kaplamaya göre üç ila beş kat daha fazla korozyon direnci sunar. Bu, onu kıyı ve endüstriyel ortamlar için uygun hale getirir.

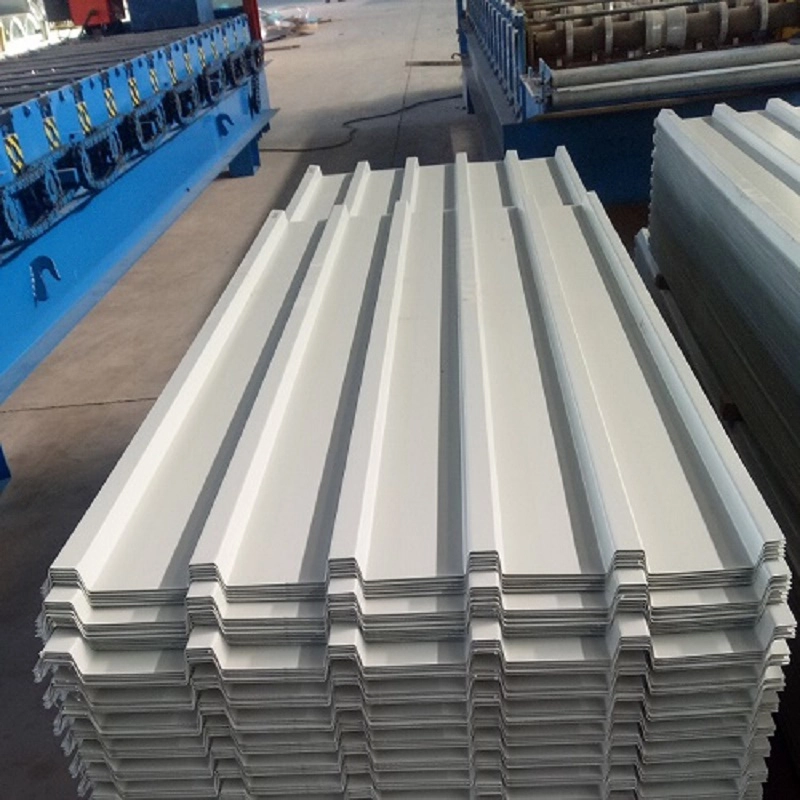

Renkli kaplamalar:Estetik ve ek koruyucu amaçlar için metalik kaplamanın üzerine polyester (PE), yüksek dayanıklılığa sahip polyester (HDP) ve poliviniliden florür (PVDF) kaplamalar uygulanır. PVDF, üçü arasında en iyi UV direncini ve renk tutma özelliğini sunar.

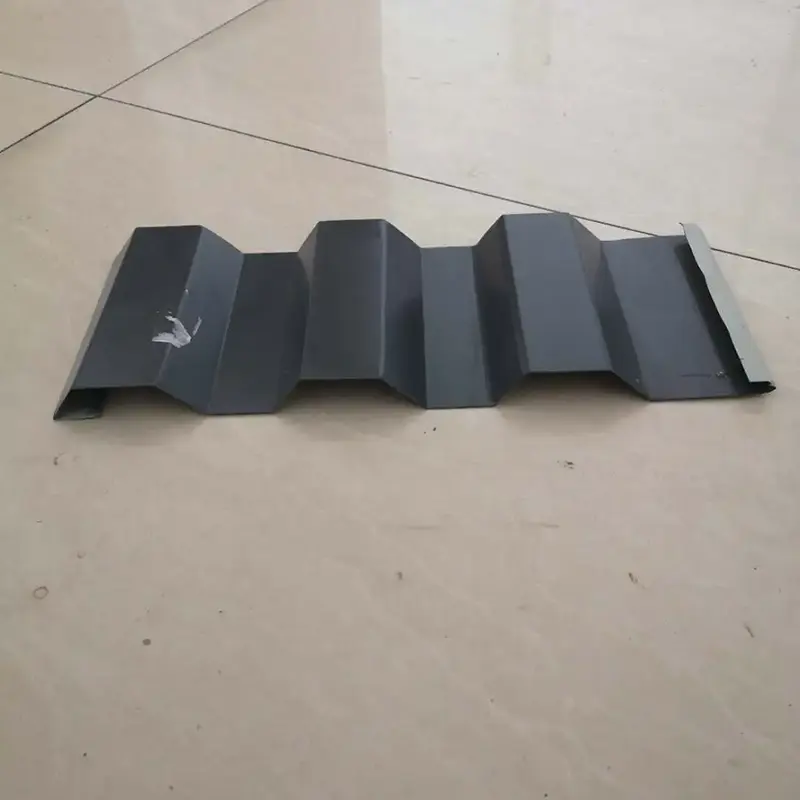

Profilli çelik saclar, bükülme sertliğini ve yayılma kabiliyetini doğrudan etkileyen dalga yüksekliğine göre gruplandırılır:

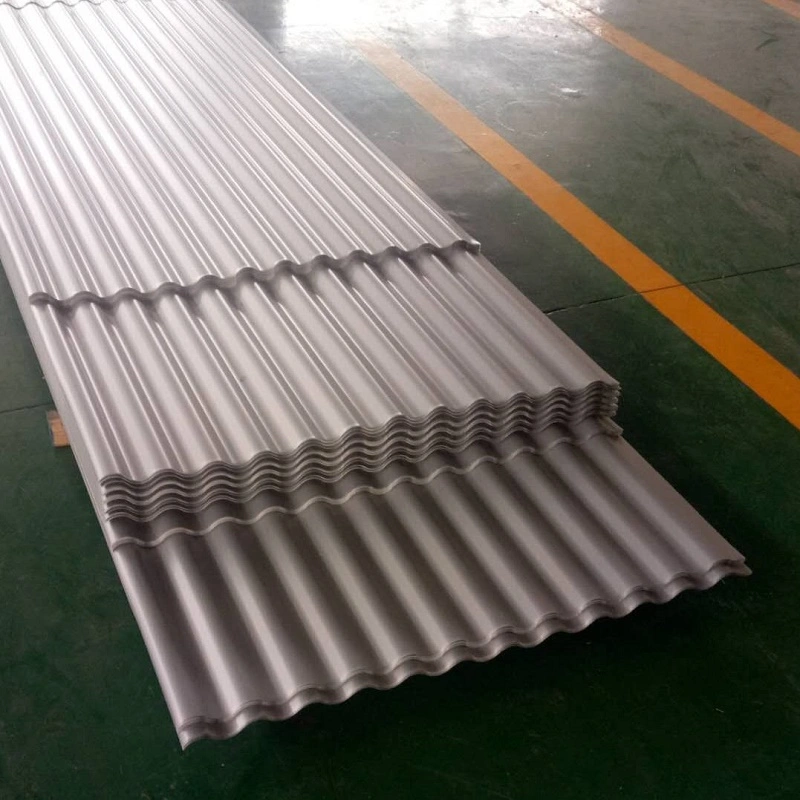

Düşük dalgalı levhalar (dalga yüksekliği 30 mm'nin altında):Bu paneller daha düşük bükülme sertliğine sahiptir ve öncelikle duvar kaplaması olarak kullanılır. Yayılma gereksinimlerinin orta düzeyde olduğu dikey uygulamalar için hafif ve ekonomiktirler.
Orta dalga levhalar (dalga yüksekliği 30–70 mm):Bunlar, sertlik ve malzeme verimliliği arasında bir denge sunarak onları hem çatı hem de duvar uygulamaları için uygun hale getirir. Birçok endüstriyel bina çatısı orta dalga profilleri kullanır.

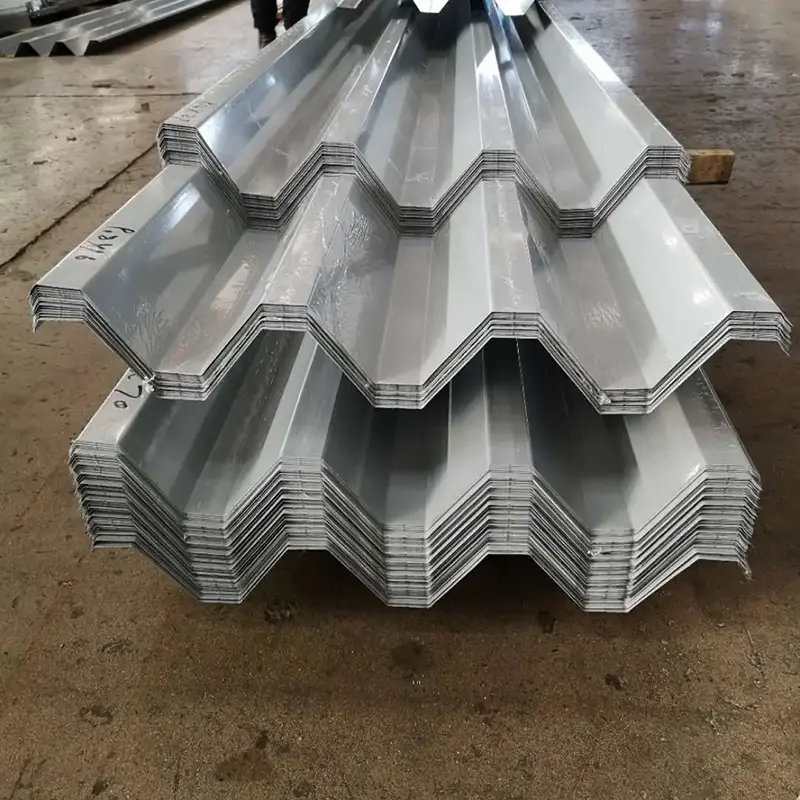

Yüksek dalgalı levhalar (dalga yüksekliği 70 mm ve üzeri):Bunlar en yüksek bükülme sertliğini sağlar ve daha uzun açıklıklara veya daha yüksek yük gereksinimlerine sahip çatı sistemleri için tasarlanmıştır. Genellikle geniş açıklıklı kamu binalarında kullanılırlar.
Panel tanımlama sistemi YX[dalga yüksekliği]-[dalga aralığı]-[etkili kapsama genişliği] formatını kullanır. Örneğin, YX15-380-760, 15 mm dalga yüksekliğini, 380 mm dalga aralığını ve 760 mm etkin kapsama genişliğini belirtir. Sac kalınlığı ayrı olarak belirtilir.
| Parametre | Aralık / Seçenekler | Notlar |
|---|---|---|
| Baz Yüzey | Sıcak daldırma galvanizli çelik, Al-Zn alaşımlı kaplamalı çelik, renkli kaplamalı çelik, paslanmaz çelik, alüminyum alaşımı | Ortam ve uygulamaya göre seçilmiş |
| Sac Kalınlığı | 0,25–2,3 mm | Bina için ortak 0,4–1,6 mm |
| Dalga Yüksekliği | 10–200 mm | Düşük, orta ve yüksek dalga türleri |
| Taban Sayfası Genişliği | 600–1270 mm | Profile bağlıdır |
| Çinko Kaplama | Z100, Z150, Z275, Z450 | Sıcak daldırma galvanizli |
| Al-Zn Kaplama | AZ100, AZ150, AZ200 | Alüminyum-çinko alaşımı kaplamalı |
| Akma Dayanımı | 235–550 MPa | Alt tabaka derecesine bağlıdır |
| Geçerli Standart | GB/T 12755-2008 | Bina için profilli çelik saclar |
Uygulamaya göre ortak panel modelleri:

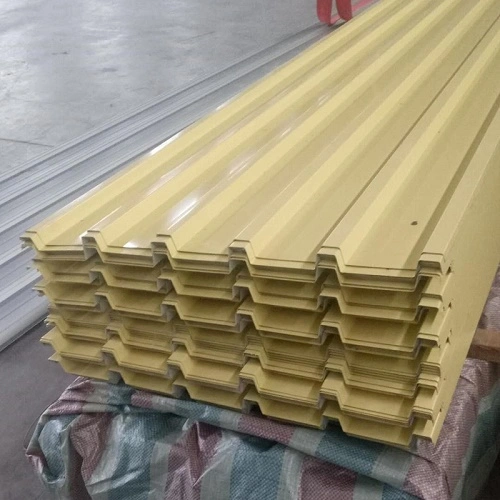

Çatı panelleri:YX51-380-760, YX75-200-600, YX76-380-760, YX130-300-600
Duvar panelleri:YX10-100-840, YX25-205-820, YX28-205-820, YX38-333-1000
Zemin kaplama profilleri:YX75-200-600, YX76-344-688, YX76-305-915, YX65-185-555 (kapalı tip)
Profilli bir çelik sacın yapısal performansı dalga yüksekliğine, sac kalınlığına ve alt tabaka derecesine bağlıdır. Daha yüksek dalga profilleri daha büyük atalet momenti sağlar ve destekler arasında daha fazla mesafeye yayılabilir. Çatı uygulamaları için önerilen minimum sac kalınlığı 0,6 mm'dir. Duvar panelleri en az 0,5 mm kalınlıkta olmalı, kompozit döşemelerde kullanılan döşeme profilleri ise minimum 0,8 mm kalınlığa sahip olmalıdır.
Sac kalınlığı 1,2 mm'yi aştığında şekillendirme daha zor hale gelir ve güverte boyunca saplama kaynağı hem saca hem de destek kirişine güvenilir bir şekilde nüfuz edemeyebilir. Bu nedenle profilli paneller için pratik sac kalınlığı genellikle 1,5 mm veya daha azıyla sınırlıdır.
Profilli levhalar, diyafram hareketi yoluyla bir çelik binanın genel yanal stabilitesine katkıda bulunabilir. Bu, tüm levha kenarları boyunca ve ara desteklerde düzgün bir sabitleme gerektirir. Bağlantı şekli proje çizimlerinde belirtilmelidir.
Çatı uygulamaları için:Gerekli açıklık ve tasarım yükleri için yeterli dalga yüksekliği ve sac kalınlığına sahip bir profil seçin. Kıyı ve endüstriyel ortamlar için alüminyum-çinko kaplı alt tabaka (AZ150) önerilir. Tüm uç bindirmeler ve yan bindirmeler çatı eğimine ve yerel yağış yoğunluğuna göre kapatılmalıdır.
Duvar uygulamaları için:Düşük dalga profilleri genellikle yeterlidir. Panel rengi ve kaplaması genel bina estetiğine uyacak şekilde seçilmelidir. Yüksek rüzgarlı bölgelerdeki binalar için sabitleme modelini panel üreticisiyle doğrulayın.
Zemin döşemesi için:Kompozit döşeme inşaatı için özel olarak tasarlanmış bir profil kullanın. Minimum sac kalınlığı 0,8 mm'dir. Profilin belirtilen kesme saplaması çapına ve kaynak prosedürüne uygun olduğunu doğrulayın.
Kurulum sırasında:Kaplamanın hasar görmesini ve deformasyonunu önlemek için levhaları dikkatli bir şekilde tutun. Yükü eşit şekilde dağıtan kaldırma ekipmanı kullanın. Korozyonun başlamasını önlemek için kesici kenarlar korunmalıdır. Kesme ve delme işleminden sonra panel yüzeyindeki metal talaşlarını temizleyin.
Profilli çelik saclar sıklıkla aşağıdakilerle birlikte monte edilir:Taş Yünü Sandviç Panellerkabuk sistemlerinin yapımında. Tek cidarlı profilli levhalar sandviç düzeneğin iç astarı olarak hizmet ederken yalıtımlı panel termal bariyer sağlar. Zemin sistemlerinde,Zemin Kaplamasıprofiller kompozit levhalar oluşturmak için takviye ve betonla birlikte çalışır. DestekleyiciYapı Malzemesi Aksesuar SistemleriAşıklar, bağlantı elemanları, eteklik ve sızdırmazlık malzemeleri dahil olmak üzere panel profiline ve proje koşullarına uyacak şekilde seçilmelidir. Mühendislik ekibimiz bu kombine sistemler için koordineli yerleşim çizimleri sağlayabilir.
1.Hafif ve ekonomik bir kaplamanın gerekli olduğu endüstriyel tesis çatıları ve duvarları.
2.Duvarlar ve çatılar için orta dalga profilleri kullanan depo ve lojistik tesisi kaplaması.
3.Uzun açıklıklı çatı profillerinin belirtildiği havaalanı terminalleri, tren istasyonları ve spor salonları gibi kamu binaları.
4.Profilli levhanın çerçevenin genel yanal stabilitesine katkıda bulunduğu çelik yapı binaları.
5.Çelik çerçeveli binalarda, kompozit döşemeler için kalıcı kalıp olarak profilli döşeme kullanan döşeme sistemleri.
Duvar panelleri için minimum kalınlık 0,5 mm'dir. Çatı panelleri en az 0,6 mm kalınlığında olmalıdır. Kompozit döşemelerde kullanılan döşeme profilleri minimum 0,8 mm kalınlık gerektirir. Bu değerler standart çelik alt tabakalar için geçerlidir ve yüksek yüklü veya uzun açıklıklı uygulamalar için arttırılması gerekebilir.
Alüminyum-çinko alaşımlı kaplama (AZ150), benzer bir çinko kaplamaya göre üç ila beş kat daha fazla korozyon direnci sağlar. Alüminyum bileşen sağlam bir bariyer tabakası oluştururken, çinko bileşen kesici kenarlarda fedakarlık sağlayan koruma sağlar. Kıyı veya endüstriyel ortamlar için genellikle AZ kaplamalı çelik önerilir. Standart iç mekan uygulamaları için galvanizli çelik yeterlidir.
1,2 mm'nin üzerindeki sac kalınlıklarının karmaşık profillere dönüştürülmesi zorlaşır. Ek olarak, döşeme boyunca saplama kaynağı, kompozit zemin sistemlerinde kullanıldığında 1,2 mm'den kalın levhalara güvenilir bir şekilde nüfuz edemeyebilir. Çoğu profilli sac uygulaması için pratik üst sınır 1,5 mm'dir.
Evet. Profilli levhalar, tüm kenarlar boyunca ve ara desteklere düzgün bir şekilde sabitlendiğinde düzlem içi kesme kuvvetlerini aktarabilir ve binanın stabilitesine katkıda bulunabilir. Bağlantı modeli, yeterli bağlantı elemanı aralığı ve kenar mesafesiyle bu amaç için tasarlanmalıdır. Diyafram kapasitesini yapı mühendisiyle teyit edin.
Tüm saha kesimleri çelik alt tabakayı açığa çıkarır ve rötuş kaplama veya çinko açısından zengin boya ile korunmalıdır. Panel yüzeyini paslandırıp lekeleyebilecekleri için metal talaşlarını ve delme talaşlarını derhal çıkarın. Alüminyum-çinko kaplı çelik için, açıkta kalan kesik kenarlar yine de çevredeki kaplamanın fedakar korumasından yararlanır, ancak rötuş işlemi yine de tavsiye edilir.
