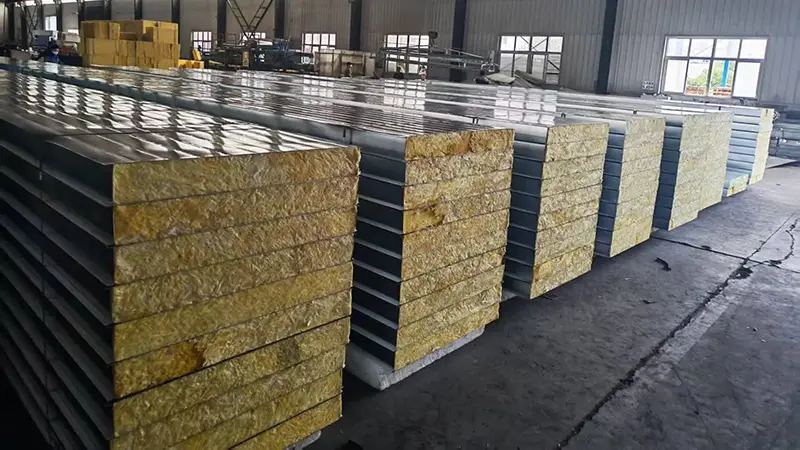

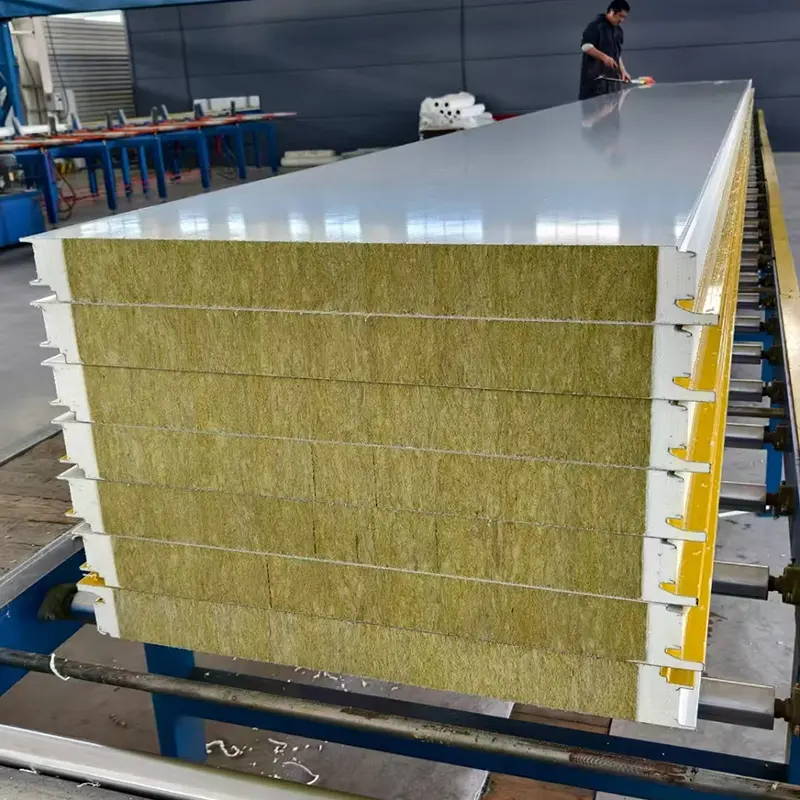

Metal yüzlü kompozit paneller olarak da adlandırılan Çatı Taş Yünü Sandviç Paneller, hafif bir çekirdek malzemeye birleştirilmiş iki ince metal kaplama levhadan oluşur. Kaplama levhaları tipik olarak 0,4 mm ila 0,8 mm kalınlığındadır ve galvanizli çelik, renkli kaplamalı çelik, Al-Zn kaplı çelik veya alüminyum alaşımı olabilir. Çekirdek malzeme yangın güvenliği, ısı yalıtımı ve bütçe gereksinimlerine göre seçilir. Yaygın çekirdek seçenekleri taş yünü, sert poliüretan (PU) ve polistirendir (EPS). Kaplamalar ve çekirdek yapışkanla birleşerek gergin bir yüzey yapısı oluşturur. Metal kaplamalar çekme ve sıkıştırma kuvvetlerini taşırken çekirdek kesme gerilimini aktarır ve kaplamaları ayrı tutar, bu da panel ağırlığına göre yüksek bükülme sertliği sağlar.
Çatı Taş Yünü Sandviç Paneller genellikle 50 mm ila 200 mm kalınlığında ve 900 mm ila 1000 mm etkili genişliktedir. PU sandviç paneller, 30 mm'den 100 mm'ye kadar kalınlık aralığına ve 1000 mm'lik etkin genişliğe sahiptir. EPS sandviç paneller 50 mm'den 250 mm'ye kadar kalınlıkta ve 1150 mm veya 1200 mm etkin genişlikte mevcuttur. Panel boyları genel olarak 12.000 mm'ye kadar olup, proje gereksinimlerine göre özel boylar da üretilebilmektedir.
| Performans Göstergesi | Poliüretan (PU) Çekirdek | Taş Yünü Çekirdek | Polistiren (EPS) Çekirdek | Standart Referans |
|---|---|---|---|---|
| Çekirdek Yoğunluğu | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868/869/689 |
| Isı İletkenliği | ≤0,027 W/(m·K) | ≤0,045 W/(m·K) | ≤0,041 W/(m·K) | Ortam sıcaklığında ölçülmüştür |
| Bağ Dayanımı | ≥0,09 MPa | >0,06 MPa | >0,1 MPa | Kaplama ve çekirdek arasında |
| Yanma Performansı | B1 Sınıfı | A Sınıfı (Yanmaz) | B2 Sınıfı | GB 8624 |
| Yangına Dayanıklılık Derecesi | Belirtilmedi | ≥80 mm kalınlık için ≥60 dakika | Belirtilmedi | Yangın testleriyle doğrulandı |
| Eğilme Yükü Kapasitesi | L₀/200'de ≥0,5 kN/m | L₀/250'de ≥0,5 kN/m | L₀/250'de ≥0,5 kN/m | Sapma sınırı |
| Ortak Kalınlık | 30–100 mm | 50–200 mm | 50–250 mm | Özelleştirilebilir |
| Etkili Genişlik | 1000 mm | 900–1000 mm | 1150–1200 mm | Standart genişlikler |
Panel bir I-kiriş gibi davranır. Metal kaplamalar flanş görevi görerek çekme ve basma gerilimlerini taşır. Çekirdek, kesme kuvvetlerini aktaran ağ görevi görür. Çekirdek kalınlığının arttırılması, çekirdek yoğunluğunun düşük olması nedeniyle önemli bir ağırlık eklemeden bükülme sertliğini artırır. Her üç çekirdek tipinin de belirtilen sapma sınırının altında 0,5 kN/m'lik minimum eğilme yükü kapasitesini karşılaması gerekir. Taşyünü ve EPS paneller L₀/250'de, PU paneller ise L₀/200'de test edilmektedir.
Bağ gücü gereksinimleri çekirdek tipine göre değişir. EPS paneller 0,1 MPa'nın üzerinde, PU paneller en az 0,09 MPa ve taş yünü paneller 0,06 MPa'nın üzerinde bir bağ mukavemeti gerektirir. Soyulma testi sırasında, kaplama üzerinde kalan çekirdek malzemesi eşit şekilde dağılmalı ve yapıştırılan alanın en az %85'ini kaplamalıdır. Bu gereklilik, kaplamaların ve çekirdeğin tek bir ünite olarak çalışmaya devam ettiğinin doğrulanmasına yardımcı olur.
Yangın davranışı esas olarak çekirdek tarafından belirlenir. Taşyünü çekirdekleri yanmaz ve kalınlık 80 mm veya daha fazla olduğunda en az 60 dakikalık yangına dayanıklılık derecesi sağlar. PU çekirdekler Sınıf B1 alev geciktirici derecesine ulaşabilir. EPS çekirdekleri Sınıf B2 olarak derecelendirilmiştir ve yangın güvenliği gereksinimlerinin düşük olduğu alanlarla sınırlıdır. Proje yangın kuralları çekirdek seçimine rehberlik etmelidir.
PU çekirdekler 0,027 W/(m·K) veya daha düşük değerle en düşük ısı iletkenliğini sunar, bunu 0,041 W/(m·K) ile EPS ve 0,045 W/(m·K) ile taş yünü takip eder. Seçim yalıtım hedeflerini, yangın derecesini ve bütçeyi dengelemelidir. Belirli bir yalıtım gereksinimi için PU paneller, EPS veya taş yünü panellerden daha ince olabilir.
Taşyünü çekirdek panelleri, yüksek yangın riski taşıyan endüstriyel tesisler, kamu binaları, temiz odalar ve yangın yasalarının A Sınıfı malzemeleri zorunlu kıldığı alanlar gibi yanıcı olmayan kaplama malzemeleri gerektiren binalar için uygundur. Ayrıca gürültülü ortamlarda faydalı olan iyi ses emilimi sağlarlar.
PU çekirdek paneller, soğuk hava depoları, sıcaklık kontrollü depolar ve enerji verimli binalar gibi sınırlı kalınlıkta maksimum ısı yalıtımına ihtiyaç duyulan projeler için uygundur. B1 yangın dereceleri onları birçok uygulamada kabul edilebilir kılar ancak yerel yangın yönetmeliklerinin onaylanması gerekir.
EPS çekirdek panelleri, geçici yapılar, tarım binaları ve bazı depolar gibi yangın güvenliği gereksinimleri düşük olan binalar için ekonomik bir seçenektir. Daha düşük maliyetle iyi yalıtım sağlarlar ancak B2 dereceleri, işgal edilen veya yüksek riskli alanlarda kullanımı kısıtlar.
Taş yünü bu üçü arasında yanmaz olan tek seçenektir ve en yüksek yangın dayanımını sağlar. PU B1'e ulaşabilirken EPS B2'dir. Katı yangın kurallarına sahip binalar için genellikle taş yünü gereklidir.
Evet, sandviç paneller hem duvarlar hem de çatılar için kullanılabilir ancak çatı panelleri daha güçlü profiller, daha iyi drenaj tasarımı ve daha yüksek rüzgar kaldırma direnci gibi ek özellikler gerektirebilir. Seçilen panelin çatı yükü gereksinimlerini karşıladığını üreticiyle teyit edin.
PU birim kalınlık başına daha iyi ısı yalıtımı ve daha yüksek bağ mukavemeti sunar, ancak maliyeti daha yüksektir. EPS daha hafif ve daha ucuzdur. Daha kalın bir EPS panel ile yalıtım hedefleri karşılanabiliyorsa daha ekonomik bir seçim olabilir. Termal hesaplamalar karara rehberlik etmelidir.
İlgili standartlar arasında metal yüzlü poliüretan sandviç paneller için JC/T 868, metal yüzlü taş yünü sandviç paneller için JC/T 869 ve metal yüzlü polistiren sandviç paneller için JC/T 689 bulunmaktadır. Proje spesifikasyonları ve kabul kriterleri bu belgelere atıfta bulunmalıdır.
