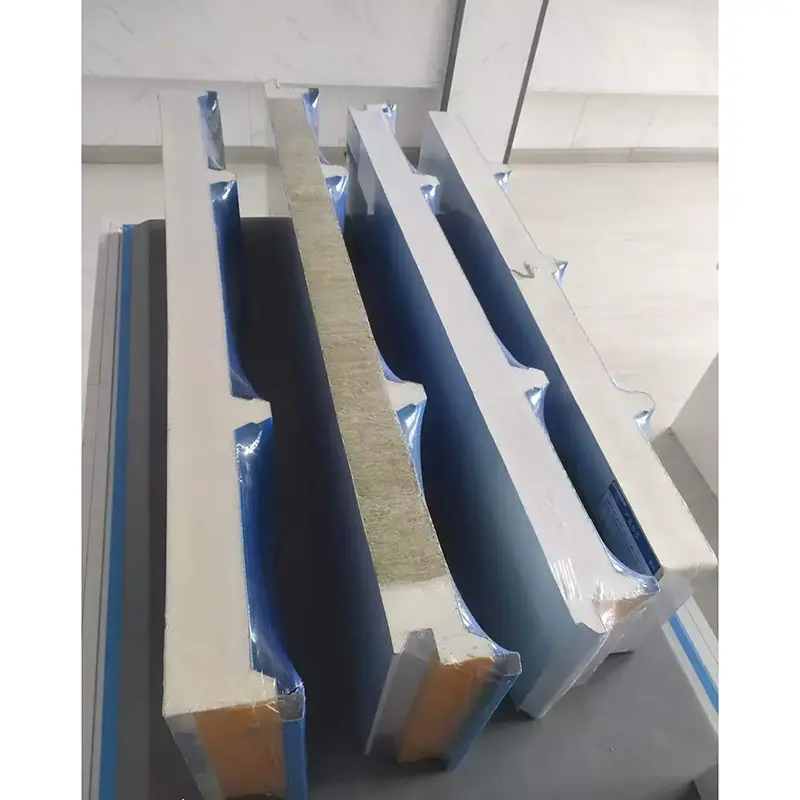

Poliüretan sandviç paneller sürekli bir prosesle üretilen kompozit panellerdir. Panel, iki metal kaplama arasına bağlanan sert bir poliüretan köpük çekirdekten oluşur. Kaplama malzemeleri arasında renkli kaplamalı çelik, galvanizli çelik, Al-Zn kaplı çelik veya paslanmaz çelik bulunur. Saclar rulo haline getirildikten sonra aralarına poliüretan köpürtücü madde enjekte edilir. Yüksek sıcaklıkta köpürtme ve kürleme, çekirdek ve kaplamalar arasında güçlü bir bağ oluşturur. Üretim, tek tip çekirdek yoğunluğunun ve tutarlı yapışmanın korunmasına yardımcı olan, tamamen bilgisayar kontrollü sürekli hatlarda gerçekleştirilir.
Renk kaplı çelik kaplamaların kalınlığı genellikle 0,4 mm ile 0,8 mm arasında değişir. Mevcut yüzey kaplamaları arasında polyester (PE) ve PVDF florokarbon bulunur. Sert poliüretan çekirdeğin yoğunluğu 30 kg/m³ ila 80 kg/m³ arasında olup kapalı hücre içeriği %95 ila %97'nin üzerindedir. Çekirdek, hava hareketini kısıtlayan ve konvektif ısı transferini azaltan çok sayıda bağımsız yalıtılmış hücre içerir. Çekirdeğin termal iletkenliği 0,017 W/(m·K) ile 0,024 W/(m·K) arasında değişir. Aynı enerji tasarrufu gereksinimleri altında, 20 mm kalınlığındaki poliüretan sandviç panel, 50 mm kalınlığındaki polistiren panelle kıyaslanabilir bir ısı yalıtımı sağlar.

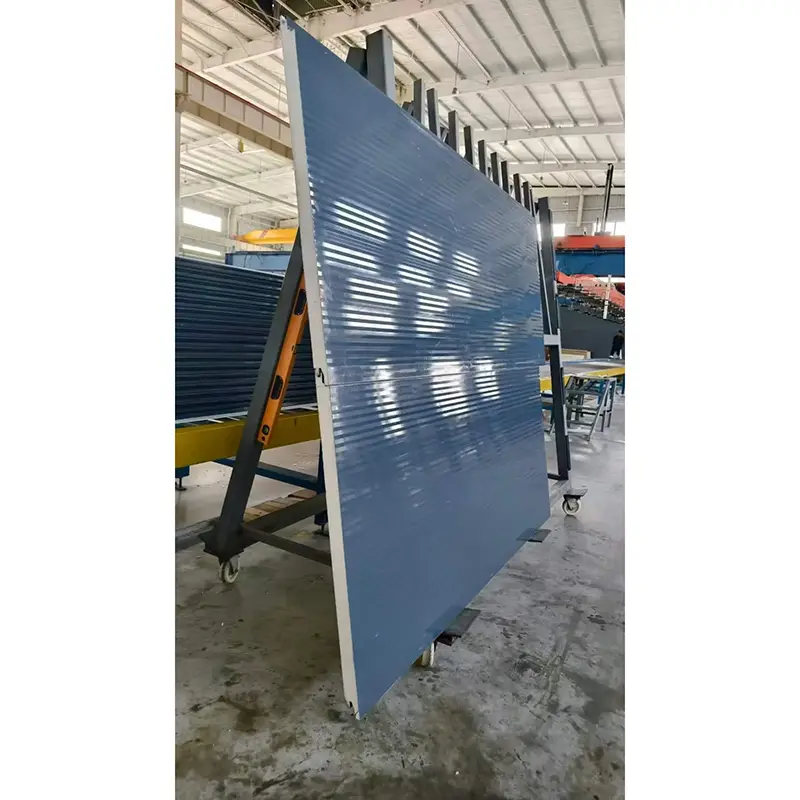

Standart etkin panel genişliği 1.000 mm'dir. Yaygın kalınlıklar 50 mm, 75 mm, 100 mm, 150 mm ve 200 mm'dir ve özelleştirme mevcuttur. Panel profilleri düz, mikro nervürlü, su dalgası ve üçgen desenler içerir ve mimarların farklı cephe tasarımı gereksinimlerini karşılamasına olanak tanır.
| Performans Göstergesi | Parametre / Şartname | Temel veya Açıklamalar |
|---|---|---|
| Yönetici Standardı | GB/T 23932-2009 | Bina uygulamaları için metal yüzeyli ısı yalıtımlı sandviç paneller |
| Kaplama Malzemesi | Renkli kaplamalı çelik / Galvanizli çelik / Paslanmaz çelik / Alüminyum | Kalınlık 0,4–0,8 mm |
| Çekirdek Malzemesi | Sert poliüretan (PU/PIR) | Yoğunluk 30–80 kg/m³ |
| Isı İletkenliği | 0,017–0,024 W/(m·K) | Düşük iletkenliğe sahip ürünler 0,017–0,019 W/(m·K) değerine ulaşabilir |
| Bağ Dayanımı | ≥0,09 MPa | Kaplama ve çekirdek arasında |
| Eğilme Yükü Kapasitesi | ≥0,5 kN/m² L₀/200 sapmada | Standart minimum gereksinim |
| Kapalı Hücre İçeriği | ≥%95 | Kendiliğinden kabuklanan bölgelerde %100'e kadar |
| Yangın Performansı | Sınıf B1 (Alev geciktirici) | Oksijen indeksi ≥30% |
| Etkili Genişlik | 1000 mm | Standart |
| Ortak Kalınlıklar | 50 / 75 / 100 / 150 / 200mm | Özelleştirilebilir |
Poliüretan sandviç paneller diğer birçok yalıtım malzemesine göre düşük ısı iletkenlik değerleri sunar. Yeni nesil düşük iletkenlikli poliüretan sistemler, geleneksel poliüretan formülasyonlarından yaklaşık %20 daha iyi olan 0,017 W/(m·K) ile 0,019 W/(m·K) arasındaki termal iletkenlik değerlerine ulaşabilir. Belirli bir bina alanı ve panel kalınlığı için, düşük iletkenliğe sahip panellerin kullanılması, yıllık enerji tüketimini yaklaşık %13,6 oranında azaltabilir. Xinjiang Gangzhisheng tarafından üretilen poliüretan sandviç paneller, 0,024 W/(m·K) kadar düşük ölçülen termal iletkenlik göstermiştir. Bu paneller, Korla Guoxin Enerji Santrali ve Xinjiang Tianshan Alüminyum dahil yüzden fazla projede kullanıldı.
Bu poliüretan sandviç panellerin yanma performansı, %30 veya daha yüksek oksijen indeksi ile B1 Sınıfı alev geciktirici standardını karşılar. Poliüretan ısıyla sertleşen bir malzemedir. Yangına maruz kaldığında yüzey karbonlaşmış bir tabaka oluşturur ve erimez veya yanan damlacıklar üretmez, bu da alevin yayılmasını geciktirmeye yardımcı olur. Yaklaşık 30.000 m² alana sahip Shanxi Xinhui Food soğuk hava deposu projesinde BASF Elastopir® SBI B1 çekirdek malzemesine sahip poliüretan sandviç paneller kullanılıyor. Bu malzeme yüksek alev geciktirici özelliği sağlar ve büyük ölçekli soğuk hava depolarının yangın güvenliği gereksinimlerini karşılar.
Kaplama levhaları ile poliüretan çekirdek arasındaki bağ kuvveti 0,09 MPa'dan az değildir. Eğilme yükü kapasitesi L₀/200 sapmada en az 0,5 kN/m²'dir. Sürekli üretim süreci, uzun süreli kullanım sırasında katmanlara ayrılma veya kabarma riskini azaltan güvenli bir bağın sağlanmasına yardımcı olur.
Sert poliüretan köpüğün kapalı hücre içeriği %95'i aşmakta olup, kendiliğinden kabuklanan bölgelerde %100'e ulaşabilmektedir. Bu, çok düşük su emilimi sağlar ve yağmur suyunun ve yoğuşmanın panele nüfuz etmesinin önlenmesine yardımcı olur. Malzeme, ±30°C'lik sıcaklık dalgalanmaları altında %1'in altında değişimle boyutsal stabilite göstererek termal genleşme veya büzülmenin neden olduğu çatlama riskini azaltır. -170°C ile +100°C arası çalışma sıcaklığına sahip ortamlar için uygundur.
2025 yılında Shanxi Xinhui Food projesi, Çin'de bir soğuk hava deposu tesisinde düşük ısı iletkenliğine sahip poliüretan sandviç panelleri kullanan ilk proje oldu. Proje BASF ve Master Cold Chain arasındaki bir işbirliğiydi. 22,7 metrelik tam otomatik yüksek raflı depo, şoklama ve standart dondurma odaları ve işleme atölyeleri gibi 50'den fazla ayrı alan içerir. Tek taraflı paslanmaz çelik, çift taraflı paslanmaz çelik ve çift taraflı renkli kaplamalı çelik gibi kaplama seçenekleriyle yaklaşık 30.000 m² panel kullanıldı. Bu proje, poliüretan sandviç panellerin ultra düşük sıcaklıktaki soğuk zincir ortamlarında ısı yalıtımı ve yangın güvenliği performansının pratik olarak doğrulanmasını sağlar.
Hem PU (poliüretan) hem de PIR (poliizosiyanürat) sert köpük çekirdeklerdir. PIR, standart PU'ya kıyasla gelişmiş yangın performansı ve daha yüksek sıcaklık direnci sağlayan değiştirilmiş bir kimyasal yapıya sahiptir. Daha sıkı yangın güvenliği gereksinimleri olan uygulamalar için PIR çekirdekleri sıklıkla tavsiye edilir.
B1 yangın derecesine sahip poliüretan sandviç paneller birçok bina tipinde kullanılabilir ancak öncelikle yerel inşaat kuralları ve yangın yönetmelikleri kontrol edilmelidir. Yüksek binalar veya özel yangın güvenliği gereksinimleri olan alanlar için projeye özel bir değerlendirme gereklidir.
Panel kalınlığı gerekli iç sıcaklığa, ortam koşullarına ve enerji verimliliği hedeflerine bağlıdır. Belirli bir proje için termal hesaplama yapılmalıdır. Soğuk hava depoları için ortak kalınlıklar 100 mm'den 200 mm'ye kadar değişir.
Yüzey hasarını, derz dolgu macunu arızasını veya bağlantı elemanı korozyonunu kontrol etmek için düzenli görsel inceleme önerilir. Kaplamalı çelik yüzeylerdeki küçük çizikler, korozyonu önlemek için uyumlu boya ile rötuşlanmalıdır. Su birikmesini önlemek için drenaj yollarını temiz tutun.
Gelen ham maddeler her parti için metal kaplama kalınlığı, kaplama türü ve poliüretan ham madde kalitesi dahil olmak üzere incelenir. Üretim sırasında çekirdek yoğunluğu, panel kalınlığı ve bağ mukavemeti izlenir. Bitmiş paneller sevkiyat öncesinde boyut doğruluğu, yüzey kalitesi ve ambalaj açısından kontrol edilir. GB/T 23932-2009'a uygun fabrika denetim raporları mevcuttur ve proje talebi üzerine üçüncü taraf tip test raporları sağlanabilir.
Bazı poliüretan sandviç paneller biyokütle dengeli hammaddelerle mevcuttur. Örneğin BASF ve Master, ISCC PLUS sertifikası alan Biyokütle Dengesi (BMB) poliüretan sandviç paneller üzerinde işbirliği yaptı. Bu yaklaşım, aynı ürün performansını korurken panel üretim sürecinin karbon ayak izinin azaltılmasına yardımcı olur. Paneller, kaplama ve çekirdek malzemesi kombinasyonuna bağlı olarak hizmet ömrü sonunda sökülüp geri dönüştürülecek şekilde de tasarlanabilir.
