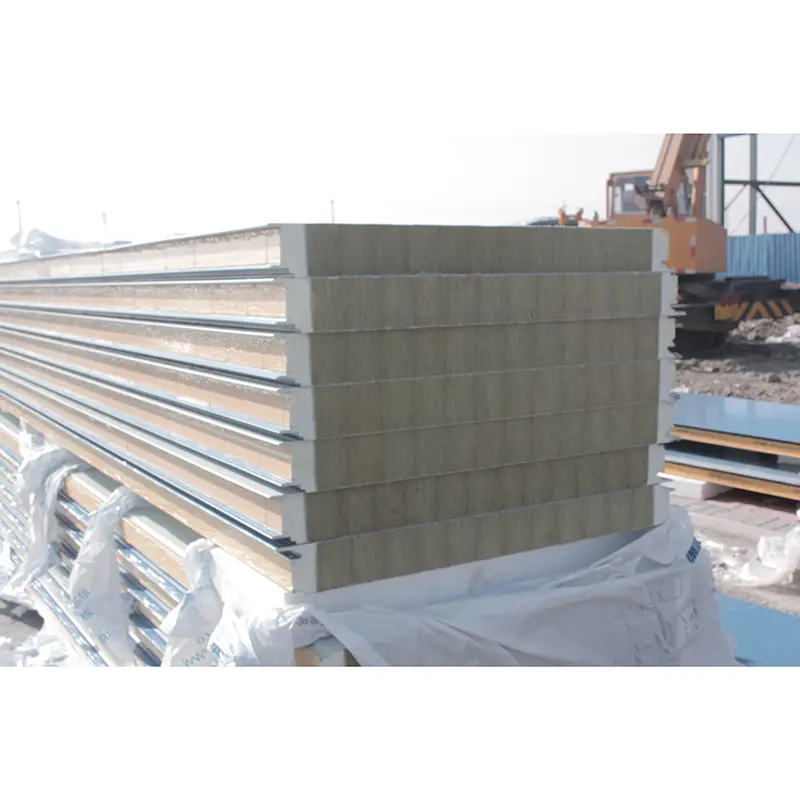

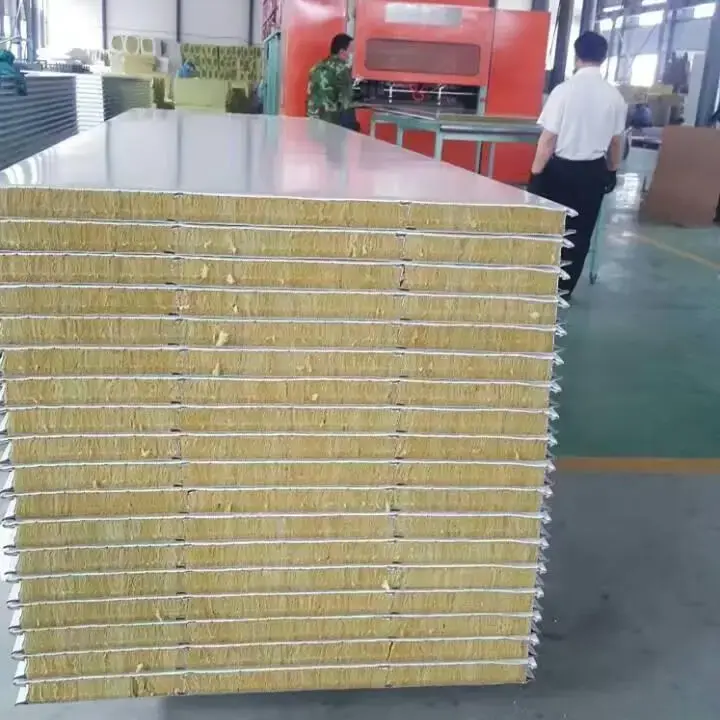

Taş yünü sandviç paneller, metal kaplamalar ve taş yünü çekirdekten oluşan kompozit panellerdir. Çekirdek, yüksek sıcaklıklarda eritilen, dört silindirli santrifüj işlemiyle elyaflaştırılan, bağlayıcılar ve su iticilerle işlenen ve daha sonra şeritler halinde kürlenen bazalt ve dolomit gibi doğal cevherlerden üretilir. Laminasyondan önce çekirdek şeritler kesilir ve fiber yönelimi panel yüzeyine dik olacak şekilde 90 derece döndürülür. Bu, basınç dayanımını ve bükülme sertliğini artırır.
Kaplama malzemeleri arasında kalınlığı 0,4 mm'den 0,8 mm'ye kadar olan renkli kaplamalı çelik, galvanizli çelik veya Al-Zn alaşımı kaplı çelik bulunur. Mevcut yüzey kaplamaları polyester (PE), silikonla modifiye edilmiş polyester (SMP), yüksek dayanıklılığa sahip polyester (HDP) veya PVDF florokarbondur. Taş yünü çekirdek yoğunluğu 100 kg/m³ ila 150 kg/m³ arasında değişir ve standart seçenek olarak 120 kg/m³'tür. Çekirdek, entegre bir panel oluşturmak için metal kaplamalara yüksek mukavemetli bir yapıştırıcıyla bağlanır.
Panel kalınlıkları proje gereksinimlerine göre 50 mm'den 150 mm'ye kadar özelleştirilebilir. Etkin genişlik tipik olarak 900 mm veya 1000 mm'dir; oluklu profiller için 1000 mm kullanılır. Taşıma şartlarına bağlı olarak panel uzunluğu 15.000 mm’ye kadar çıkabilmektedir.
| Performans Göstergesi | Parametre / Şartname | Temel veya Açıklamalar |
|---|---|---|
| Yönetici Standardı | GB/T 23932-2009 | Bina kullanımı için metal yüzlü ısı yalıtımlı sandviç paneller |
| Kaplama Malzemesi | Renkli kaplamalı çelik / Galvanizli çelik / Al-Zn kaplı çelik | Kalınlık 0,4–0,8 mm |
| Çekirdek Malzemesi | Taş yünü (bazalt elyaf) | Panel yüzeyine dik lifler; cüruf yünü içeriği hariç |
| Çekirdek Yoğunluğu | 100–150 kg/m³ | Standart 120 kg/m³ |
| Isı İletkenliği | ≤0,043 W/(m·K) | Ortam sıcaklığında ölçülmüştür |
| Bağ Dayanımı | >0,06 MPa | Kaplama ve çekirdek arasında |
| Peel Bond Alanı | ≥%85 | Soyulmuş yüzey başına |
| Eğilme Yükü Kapasitesi | ≥0,5 kN/m² L₀/250 sapmada | Standart minimum gereksinim |
| Yanma Performansı | A Sınıfı (Yanmaz) | GB 8624 Sınıf A (A1) |
| Yangına Dayanıklılık Derecesi | 50 mm ≥ 60 dakika; 100 mm ≥ 120 dakika; 150 mm ≥ 180 dk | Yangına dayanıklılık testleriyle doğrulandı |
| Ortak Kalınlık | 50–150 mm | Özelleştirilebilir |
| Etkili Genişlik | 900–1000 mm | Dil ve oluk 900–1000 mm; oluklu 1000 mm |
Taş yünü çekirdeği, GB 8624 Sınıf A (A1) yanmazlık standardını karşılayan inorganik lifli bir malzemedir. Yangına dayanıklılık testleri, 50 mm kalınlığındaki taş yünü sandviç panelin en az 60 dakika, 100 mm kalınlığındaki panelin en az 120 dakika ve 150 mm panelin en az 180 dakika yangına dayanıklılık süresi sağladığını doğrulamıştır. Çekirdek 1000°C'nin üzerindeki sıcaklıklara dayanabilir. Ateşe maruz kaldığında yanmaz, erimez, erimiş damlacıklar üretmez ve zehirli duman çıkarmaz. Bu performans, Temiz Oda Tasarımı Yönetmeliğinde belirtilenler de dahil olmak üzere bina kaplama malzemelerine yönelik zorunlu yangın güvenliği gerekliliklerini karşılar. Huainan Madencilik Grubu tarafından yürütülen bir kamu satın alma projesi, endüstriyel uygulamalarda yangın güvenliğine yönelik kritik talebi yansıtan, taş yünü sandviç paneller için açıkça A Sınıfı yangın derecesi gerektirdi.
Taş yünü çekirdeğinin termal iletkenliği 0,040 W/(m·K) ile 0,048 W/(m·K) arasında değişir ve ortam sıcaklığında 0,043 W/(m·K) değerini aşmaz. 100 mm kalınlığındaki taş yünü sandviç panel, 0,404 W/(m²·K)'den fazla olmayan bir ısı transfer katsayısına sahiptir ve binanın enerji tüketiminde %75'lik bir azalmaya yönelik ulusal standardı doğrudan karşılar. BASF Zhanjiang Verbund Sahası projesinin duvar ve çatı sistemlerinde taş yünü çekirdekler kullanılarak iç ve dış mekanlar arasındaki ısı transferi etkili bir şekilde azaltıldı ve fabrika ile ofis alanlarında enerji tüketimi azaltıldı.
Metal kaplamalar ile taş yünü çekirdek arasındaki bağ kuvvetinin 0,06 MPa'dan büyük olması gerekmektedir. Soyulma testlerinde, metal yüzeylerde kalan çekirdek malzemesinin eşit şekilde dağılması ve yapıştırılan yüzey alanının en az %85'ini kaplaması gerekir. Orta açıklık sehimi L₀/250'ye ulaştığında eğilme yükü kapasitesi 0,5 kN/m²'den az olmamalıdır. 100 mm kalınlığındaki yangına dayanıklı taş yünü sandviç panel için ölçülen bükülme yükü kapasitesi 2,68 kN/m²'ye ulaşarak minimum gereksinimi önemli ölçüde aştı. 120 kg/m³ çekirdek yoğunluğu ve panel yüzeyine dik olan fiber yönelimi, uzun süreli kullanımda yapısal sağlamlık ve bükülme performansı sağlar.
Taşyünü çekirdeğinin gözenekli fiber yapısı ölçülebilir ses emilimi sağlar. 50 mm kalınlığındaki panel, 29 dB'lik ağırlıklı ses yalıtım değerine ulaşarak yağmur veya dolunun çatıya çarpmasından kaynaklanan iç mekan gürültüsünü etkili bir şekilde azaltır. ISO 354 testine göre ses emme performansı DELTA LA = 15,7 dB(A) değerine ulaşır.
Taş yünü sandviç paneller birçok gerçek dünya projesinde doğrulanmıştır. BASF Grubu'nun dünya çapındaki üçüncü büyük entegre üretim üssü olan BASF Zhanjiang Verbund Tesisi, duvarlar ve çatı kaplama için yaygın olarak taş yünü sandviç panel sistemlerini kullandı. Ürün, yüksek nem, yüksek tuzluluk içeren kıyı koşulları ve tayfuna maruz kalma koşullarında hava koşullarına dayanıklılık ve yapısal stabilite sergiledi.
Şangay'daki büyük bir tema parkı, Pekin'deki yüksek bir bina ve Guangzhou ile Luoyang'daki endüstriyel tesisler de dahil olmak üzere diğer projelerde, malzeme ısı yalıtımını, ses yalıtımını ve yangın güvenliğini iyileştirmek için kullanıldı.
Yixing Yunxi Ticari Binası ve Jingtang Deposu'ndaki çatı yenileme projeleri, mevcut çatıların taş yünü sandviç panellerle tamamen değiştirilmesini ve yapıyı güçlendirmek için metal destek sistemlerinin eklenmesini, genel yük taşıma kapasitesinin ve rüzgar basıncı direncinin iyileştirilmesini içeriyordu.
Taş yünü çekirdeği yanıcı değildir ve A Sınıfı yangın derecesine sahiptir. Poliüretan çekirdekler genellikle B1 veya B2 olarak derecelendirilir. Endüstriyel tesisler, kamu binaları ve temiz odalar gibi yangın güvenliği gereksinimleri yüksek olan binalar için taş yünü sandviç paneller daha güvenilir bir seçenektir.
Tedarikçiden üçüncü taraf test raporları isteyin ve GB/T 23932-2009 gerekliliklerine göre termal iletkenlik, bağ kuvveti, soyulma alanı, yangına dayanıklılık derecesi ve yanma performansı gibi temel göstergeleri kontrol edin. Yerinde inceleme, yüzeyin düzlüğünü, kesik kenarlarda çekirdek tekdüzeliğini ve yüzeysel çiziklerin bulunmadığını içermelidir.
PVDF veya HDP kaplamalı paneller normal kullanım ve bakım koşullarında 20 yıldan fazla dayanabilmektedir. Gerçek hizmet ömrü çevresel korozyona, UV ışınlarına maruz kalmaya, mekanik hasara ve diğer faktörlere bağlıdır. Düzenli muayene ve bakım servis süresini uzatabilir.
Evet. Panel kalınlığı, uzunluğu, kaplama rengi ve kaplama tipi özelleştirilebilir. Tasarım aşamasında üretim toleranslarının, minimum sipariş miktarlarının ve teslimat sürelerinin imalatçı ile teyit edilmesi tavsiye edilir.
Gelen ham maddeler her parti için kaplama kalınlığı, kaplama yapışması, çekirdek yoğunluğu ve elyaf yönelimi dahil olmak üzere incelenir. Proses içi denetimler boyutları, yapışmayı ve yüzey kalitesini kapsar. Bitmiş ürünler sevkıyattan önce paketleme ve istifleme açısından kontrol edilir. Tüm ürünler GB/T 23932-2009'a uygun fabrika denetim raporları ile birlikte temin edilebilir. Proje talebi üzerine üçüncü taraf tip test raporları da mevcuttur.
