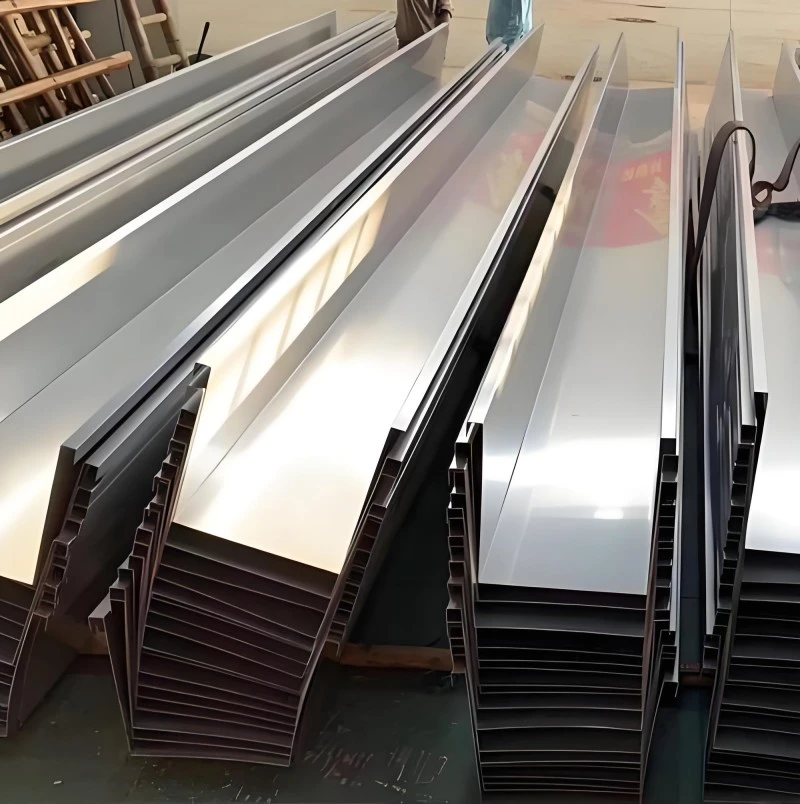

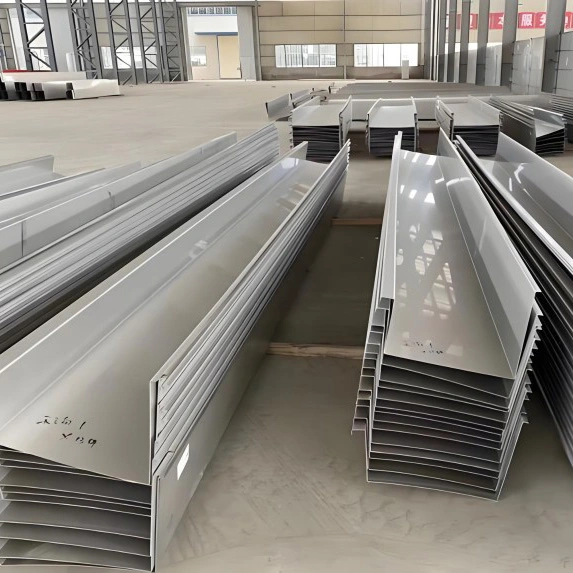

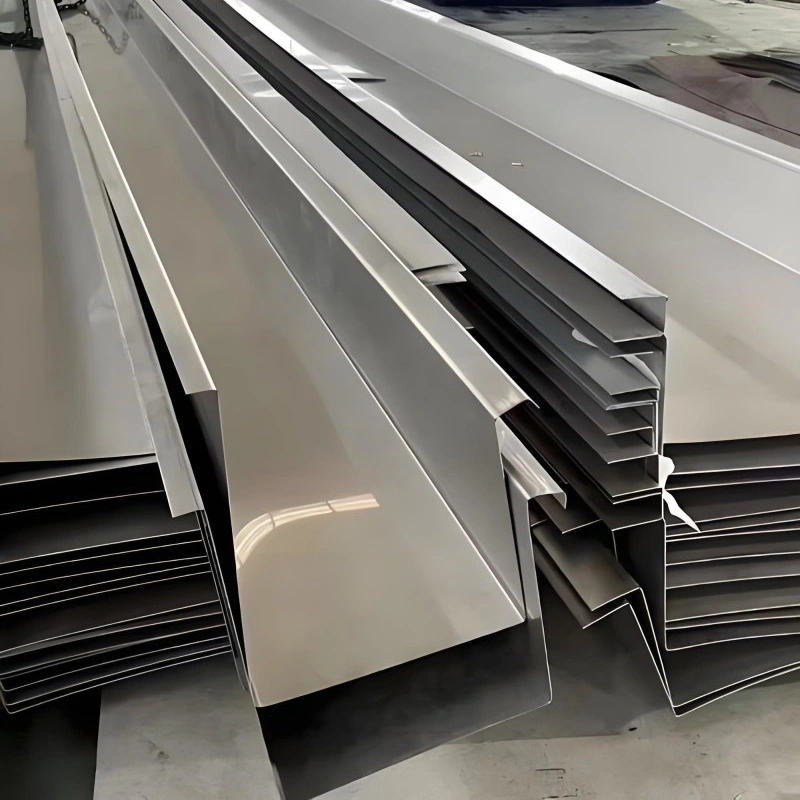

Paslanmaz Çelik Oluk

Çatı drenajı, yağmur suyunu toplamak ve iniş borularına taşımak için çatının alçak noktalarına yerleştirilen oluklara bağlıdır. Paslanmaz Çelik Oluk konuma göre sınıflandırılır. İç oluklar dış duvar hattının içine oturur ve genellikle parapet duvarı ile çalışır. Dış oluklar dış duvarın ötesine uzanır ve genellikle korkuluğu olmayan binalarda kullanılır. Bu sınıflandırma, üçgen çatılı çelik çerçeveli hafif binalara yönelik teknik kod olan GB 51022-2015'e uygundur. SENBO bu olukları kontrollü bir atölye ortamında, bükme ve kaynaklama işlemleri teslimattan önce tamamlanarak üretmektedir. Paketlemeden önce her parça genişlik, yükseklik, flanş boyutu ve düzlük açısından kontrol edilir.

Taban malzemesi standart olarak 304 paslanmaz çeliktir. Proje koşulları farklı bir maliyet ve korozyon direnci dengesi gerektirdiğinde 201 ve 316L kaliteleri belirtilebilir. GB 51022-2015, 304 paslanmaz çelikten yapılmış iç oluklar için minimum sac kalınlığını 1,0 mm olarak belirler. Başka bir malzeme değiştirilirse güvenilir bir korozyon önleme işlemine tabi tutulmalıdır. Düz çelik levha oluklar en az 3,0 mm kalınlığında olmalıdır. Ulusal standart atlas 24CS08-1, drenaj aksesuarlarının seçimi ve montajı konusunda daha fazla rehberlik sunmaktadır.

Boyutlar ve İmalat

Kalınlık, tasarım yüküne ve korozyona maruz kalmaya bağlı olarak 0,5 mm ila 3,0 mm arasında değişir. Kesitler genellikle dikdörtgen veya trapez şeklinde olup taban genişliği 0,3 m ila 0,5 m ve yüksekliği 0,25 m ila 0,4 m'dir. Üst flanşlar güvenli bir bağlantı yüzeyi sağlar. Oluk bölümleri 1 m'den 14 m'ye kadar uzunlukta yapılabilmektedir. CNC bükme, tüm uzunluk boyunca 1000 mm'de 0,3 mm'ye kadar düzlüğe ve ±0,5 dereceye kadar açısal toleransa sahiptir. Yüzey kaplamaları arasında 8K ayna, mat ve fırçalanmış bulunur.

Parametre Tablosu

Saha Deneyimi ve Kod Uyumluluğu

Kod Odaklı Tasarım Kuralları

GB 51022-2015, oluk kesitinin dikdörtgen veya trapez olabileceğini belirtir. İç oluklarda üst kenarın 50 mm ila 100 mm altına yerleştirilen taşma çıkışları bulunmalıdır. Tüm derzler kapatılmalı ve çatı paneli oluğa kadar uzanmalıdır. Yağmur suyunun çatı yüzeyinden oluğa girdiği durumlarda ilave su yalıtımı zorunludur. Bu gereksinimler net bir tasarım ve kurulum temeli oluşturur.

Endüstriyel Binalarda Değiştirme Projeleri

Shantui İnşaat Makineleri ortak atölyesinde orijinal oluk sistemi, 304 paslanmaz çelik oluklarla değiştirildi. Drenaj yollarını açık tutmak için yağmur suyu sifon çıkışlarına iniş boruları bağlandı. Proje, mevcut oluğun hizmet ömrünün sonuna ulaştığı ve dayanıklılık için paslanmaz çelik değişiminin seçildiği tipik bir yenileme senaryosunu göstermektedir.

Kamu Binası Drenaj Onarımı

Ninghai İlçesi, Huangtan Kasabasındaki Tarım ve Yan Ürünler Sergi Merkezi, orijinal sistem hasar gördükten sonra oluğun değiştirilmesini gerektirdi. Yaklaşık 85 metrelik yeni paslanmaz çelik oluk takıldı. Belirtilen malzeme 1,2 mm kalınlığında 304 paslanmaz çelikten, 0,3 m yüksekliğinde, 0,35 m taban genişliğinde ve 0,05 m üst flanşından oluşuyordu. Proje, mevcut binalarda drenaj işlevini yeniden sağlamak için paslanmaz çelik olukların nasıl kullanıldığını göstermektedir.

Kıyı Ortamı Performansı

Fangchenggang Gangchen Uluslararası Oteli'nin lobisindeki portikodaki su sızıntısının, aşınmış karbon çeliği oluklardan kaynaklandığı belirlendi. Onarımda, yerinde kaynaklanmış 1,2 mm kalınlığında 304 paslanmaz çelik levhalar kullanıldı. Yüksek nemli, yüksek tuzlu kıyı atmosferi orijinal malzemenin paslanmasına neden olmuştu. Değişimin ardından drenaj sorunu çözüldü. Bu kasa, tuz yüklü hava ve benzeri korozif ortamlarda 304 paslanmaz çeliğin kullanımını desteklemektedir.

Kurulum ve Donmaya Karşı Koruma

Kurulumda donma koşulları dikkate alınmalıdır. Soğuk bölgelerde, iç oluklar ve iniş borularının izolasyona veya heat tracing'e ihtiyacı vardır. Dış oluk sistemleri bu tür iklimlerde buz tıkanmasından korunması daha kolay olduğundan tercih edilmektedir. Boyuna eğim en az 5‰ olmalı ve iniş boruları duvara veya yapısal çerçeveye sıkı bir şekilde bağlanmalıdır. CNC ile bükülmüş bölümler saha bağlantılarını azaltır ve kurulum sırasında boyutsal doğruluğun korunmasına yardımcı olur.

İmalat ve Kurulum Yönergeleri

• Bina tasarımına ve yerel iklime göre iç ve dış oluk düzeni arasında karar verin.
• Paslanmaz çelik kalitesini atmosferik korozyon seviyesine göre seçin. 316L, şiddetli deniz veya kimyasal ortamlar için daha iyidir.
• Tüm yol boyunca en az ‰'lik bir oluk eğimini koruyun.
• İç oluklar için, taşma çıkışlarının doğru şekilde konumlandırıldığını ve boyutlandırıldığını doğrulayın ve bunları pislikten uzak tutun.
• Nitelikli paslanmaz çelik kaynak prosedürlerini kullanın. Lokal korozyonu önlemek için kaynak sonrasında ısıdan etkilenen bölgeleri temizleyin.
• Çatı tamamlanmadan önce oluk bağlantılarını ve çatı paneli giriş noktalarını sızdırmazlık açısından inceleyin.

Proje Ekipleri Tarafından Sıklıkla Sorulan Sorular

Dış oluk yerine iç oluk ne zaman gereklidir?

İç oluklar, parapet duvarlı veya mimari tasarımın drenajı görünümden gizlediği binalarda yaygındır. Dış olukların kurulumu ve bakımı daha kolaydır. Seçim genellikle mimar ve yapı mühendisi tarafından cephe tasarımı ve iklime göre yapılır.

304 paslanmaz çeliği iç oluklar için standart yapan şey nedir?

İnşaattan sonra iç oluklara erişim zordur, bu nedenle malzemenin bakım gerektirmeden korozyona dayanıklı olması gerekir. Kod, minimum 1,0 mm kalınlığa sahip 304 paslanmaz çelik gerektirir çünkü kanıtlanmış bir korozyon direnci, dayanıklılık ve maliyet dengesi sunar.

Sahada uzun oluklar nasıl birleştirilir?

Bölümler genellikle kaynaklanır veya paslanmaz çelik konektörlerle kapatılır. Kaynak, doğru yapıldığında sürekli su geçirmez bir bağlantı sağlar. Sızdırmazlık maddesi içeren mekanik bağlantılar da kullanılır, ancak bunlar daha dikkatli kurulum ve periyodik muayene gerektirir.

Paslanmaz çelik oluklar için en pratik yüzey hangisidir?

Fırçalanmış ve mat yüzeyler sıklıkla tercih edilir çünkü küçük çizikleri ve yüzey izlerini ayna yüzeylere göre daha iyi gizlerler. Ayna kaplamalar daha yansıtıcıdır ve su lekelerini daha kolay gösterebilir ancak bazen görsel efekt için seçilirler.

Alma ve Doğrulama

Her teslimat, paslanmaz çelik kalitesini ve sac kalınlığını doğrulaması gereken malzeme sertifikasıyla kontrol edilmelidir. Boyut doğrulama genişliği, yüksekliği, flanş boyutunu ve düzlüğü kapsar. Kaynaklı bölümler için kaynak prosedürünün nitelikli olduğunu ve kaynakçıların geçerli sertifikalara sahip olduğunu doğrulayın. Taşıma sırasında oluşabilecek çizikler, ezikler veya diğer hasarlar için yüzey kaplamasını inceleyin.

Sipariş Vermeden Önce Onaylanması Gereken Noktalar

• Oluk yerleşim tipini belirleyin ve kesit boyutlarını yapısal çizimlerle onaylayın.
• Tesisin korozyon kategorisine göre paslanmaz çelik kalitesini seçin.
• Sac kalınlığının, iç oluklar için geçerli yönetmeliğin gerektirdiği minimum değeri karşıladığını doğrulayın.
• Oluk eğimini ve destek aralığını, suyun iniş borularına doğru sabit bir şekilde akmasını sağlayacak şekilde planlayın.
• Uzun çalışmalar için sıcaklık aralığını ve genleşme derzlerinin gerekli olup olmadığını göz önünde bulundurun.
• Üretim başlamadan önce yüzey kaplama gereksinimlerini ve beklenen teslimat uzunluğunu onaylayın.
