FRP Günışığı Aydınlatma Panelleri

SENBO Yapı Malzemeleribina kabuğu ürün yelpazesinin bir parçası olarak FRP doğal aydınlatma panelleri tedarik etmektedir. Bu paneller, doğal aydınlatmanın, korozyon direncinin ve metal kaplamaya uygunluğun gerekli olduğu çelik yapılı çatı ve duvarlarda kullanılır.

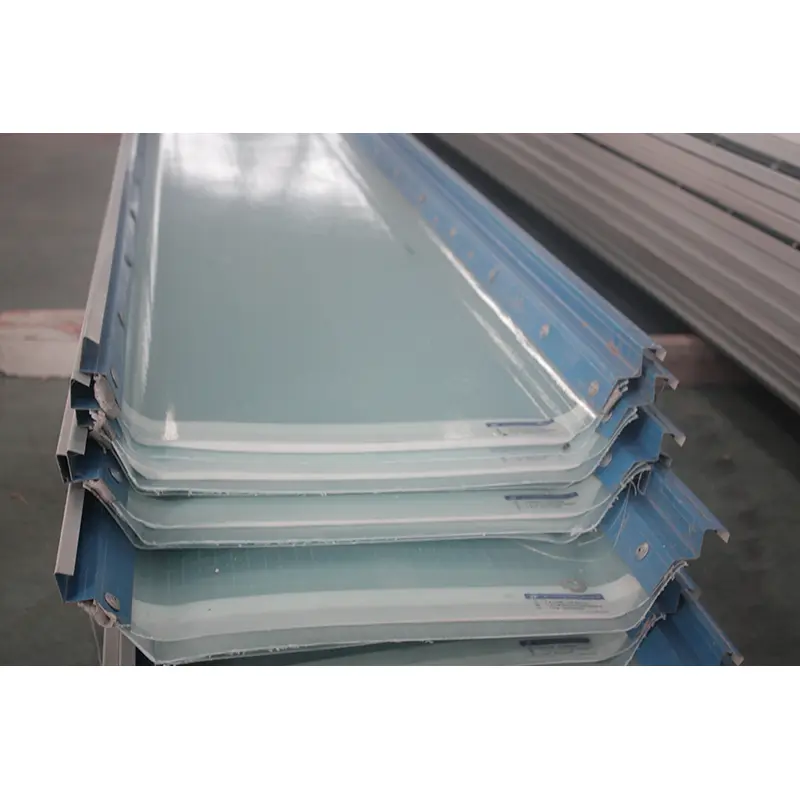

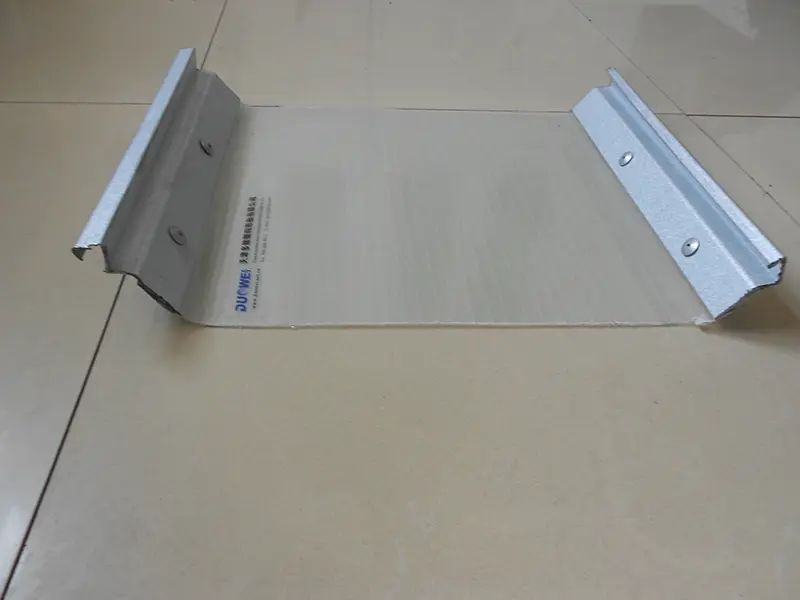

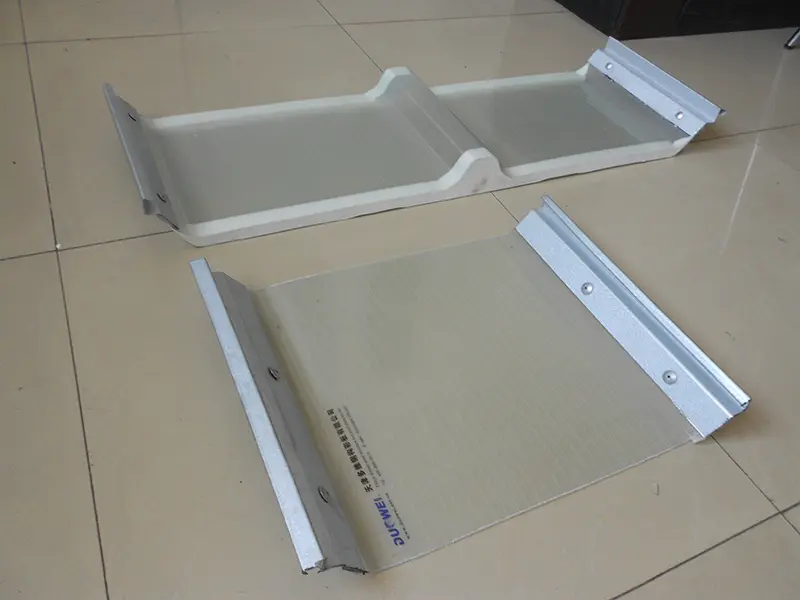

FRP doğal aydınlatma fayansları veya levhaları olarak da bilinen gün ışığı aydınlatma panelleri, sürekli mekanize bir işlemle üretilen oluklu veya düz aydınlatma bileşenleridir. Takviye malzemesi olarak alkali içermeyen fiberglas mat (içerik ≥%30) ve matris olarak hava koşullarına dayanıklı doymamış polyester reçine (içerik ≥%65) kullanırlar. Uzun süreli dış mekan kullanımı sırasında ışık geçirgenliğini ve hava koşullarına dayanıklılığı korumaya yardımcı olmak için yüzey, yaşlanmaya dayanıklı bir jel kaplama veya UV'ye dayanıklı bir film ile kaplanmıştır.

Malzeme Bileşimi ve Spesifikasyonları

Takviye malzemesi, ışık geçirgenliği ve mekanik özellikler sağlayan alkali içermeyen fiberglastır. Reçine sistemi yaşlanmaya dayanıklı, reaktif alev geciktirici bir reçine kullanır. Üretim sırasında ısıyla kürleme işlemi kullanılmaktadır. Boyutsal stabilite ve mekanik bütünlüğün sağlanması için, teslimat sırasında kürlenme derecesi çatı kaplama panelleri için en az %88 ve duvar panelleri için en az %82'dir.

FRP gün ışığı panelleri için yaygın kalınlıklar arasında 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 2,5 mm ve 3,0 mm bulunur. Oluklu profiller, çelik çatı kaplama levhalarının rengine uyacak şekilde tasarlanmıştır; yaygın modeller 750, 840, 900, 950 ve 1050 serilerini içerir. Uzunluklar proje gereksinimlerine göre özelleştirilebilir, genellikle 6 ila 12 metre arasında değişir. Standart kaplama şeffaftır; süt beyazı, mavi ve yeşil gibi renkler, ışık iletim hızlarını ayarlamak için özelleştirilebilir.

Ürünler, GB/T 14206-2015, "Cam Elyaf Takviyeli Polyester Oluklu Levhalar" ulusal standardına uygundur. Tasarım ve seçim, ulusal standart atlas 21CJ103-1'e atıfta bulunabilir, "Cam Elyaf Takviyeli Polyester (FRP) Levhaların Uygulanması ve Yapımı (Bölüm I): Günışığı Şeritleri, Havalandırma, Yangın/Duman Egzoz Tavan Pencereleri ve Korozyon Önleyici Paneller."

Performans Doğrulaması

1. Optik Performans: %75–%88 Işık İletim Oranı

Işık iletim hızı, gün ışığının etkinliğinin önemli bir göstergesidir. İhale şartnameleri genellikle %75'ten az olmayan bir iletim hızı gerektirir. Gerçek performans kalınlığa ve renge göre değişir; 1,0–1,5 mm kalınlığındaki şeffaf FRP paneller %85 – %88 iletim oranlarına ulaşabilir. Işık FRP panelden geçerken dağılarak parlama veya sert sıcak noktalar olmadan yumuşak, dağınık ışık oluşturur. Bu özellik, endüstriyel tesislerde tek tip iç mekan aydınlatmasını destekler ve bazen PC (polikarbonat) levhalarla ilişkilendirilen sıcak nokta sorunlarını ortadan kaldırır.

2. Hava Koşullarına ve Korozyona Direnç: 15-30 Yıl Hizmet Ömrü

FRP gün ışığı panelleri, UV radyasyonuna dayanmak ve sararmayı ve bozulmayı azaltmak için yüzeyde UV'ye dayanıklı bir film veya yaşlanma karşıtı bir jel kaplama tabakası kullanır. UV'ye dayanıklı film, uzun süreli kullanım sırasında katmanlara ayrılmanın önlenmesine yardımcı olan bir ko-ekstrüzyon işlemi yoluyla FRP paneline bağlanır. FRP malzemesi asit ve alkali korozyonuna karşı direnç sunarak kimya tesisleri ve kıyı bölgeleri gibi ortamlara uygun olmasını sağlar. Normal şartlarda kaliteli ürünlerin kullanım ömrü 15-30 yıldır.

3. Renkli Kaplamalı Çelik Saclarla Termal Genleşme Uyumluluğu

FRP günışığı panellerinin termal genleşme katsayısı çeliğinkine yakındır. Renkli kaplamalı çelik saclarla kullanıldıklarında sıcaklık dalgalanmaları altında benzer oranlarda genleşir ve büzülürler. Bu, diferansiyel genleşmenin neden olduğu bağlantı noktalarında sızıntı riskini azaltır. Bu özellik, FRP doğal aydınlatma panellerini, çelik yapılı endüstriyel binalardaki çatı doğal aydınlatma şeritleri için ortak bir seçim haline getirir.

4. Alev Geciktirme ve Mekanik Özellikler: Oksijen İndeksi ≥ %30

FRP gün ışığı panelleri, B1 Sınıfı alev geciktirme derecesine ve en az %30 oksijen indeksine (OI) ulaşabilir. Mekanik özellikler arasında en az 85 MPa çekme mukavemeti, en az 95 MPa bükülme mukavemeti ve en az 47 Barcol sertliği yer alır. Bu değerler çatının yük taşıma kapasitesini ve rüzgar direnci gereksinimlerini destekler.

5. Mühendislik Uygulaması Doğrulaması: Ulusal Standart Referans Çizimleriyle Desteklenir

Ulusal standart referans çizim seti 21CJ103-1, günışığı aydınlatma şeritlerinde, havalandırma çatı pencerelerinde ve yangın-duman egzoz çatı pencerelerinde kullanılan FRP gün ışığı aydınlatma panelleri için ürün seçimi ve kurulum detayları konusunda sistematik rehberlik sağlar. Uygulamalar arasında profilli sac çatılar, betonarme çatılar ve duvar sistemleri bulunmaktadır. Yantai Lubao Çelik Boru projesi gibi endüstriyel projelere yönelik ihale belgelerinde GB/T 14206-2015'e uygunluk, F1 Sınıfı alev geciktirme, en az %75 ışık geçirgenliği ve -40°C ila 120°C çalışma sıcaklığı aralığı belirtilmektedir.

Temel Özelliklere Genel Bakış

Aşağıdaki parametreler standart üretime ve ilgili ulusal standartlara dayanmaktadır. Özel proje gereksinimlerini karşılamak için özelleştirme mevcuttur.

Teknik Özellikler

1. Dağınık, Parlamayan Işık.FRP paneller, ışığı cam elyaf yapısı boyunca dağıtarak sıcak noktalar olmadan eşit dağıtım sağlar. Bu, şeffaf PC sayfalarına kıyasla görsel konforu artırabilir.

2. Korozyon Direnci.FRP malzemesi asitlere, alkalilere ve yaşlanmaya karşı dayanıklıdır. Kimya tesisleri, kıyı bölgeleri, hayvan çiftlikleri gibi korozif ortamlarda kullanılabilir.

3. Termal Genleşme Uyumluluğu.Isıl genleşme katsayısı çeliğinkine yakındır. Renkli çelik çatı kaplamayla birlikte kullanıldığında paneller benzer oranlarda genişleyip daralarak birleşim noktalarındaki sızıntı riskini azaltır.

4. Alev Geciktirme.Endüstriyel binalar için ortak yangın güvenliği gereksinimlerini karşılayan, en az %30 oksijen indeksine sahip B1 Sınıfı.

5. Standartlaştırılmış Tasarım ve Seçim.GB/T 14206-2015 ve tasarım referansı 21CJ103-1 ile uyumluluk, ürün seçimi ve kurulum detayları için bir temel sağlar.

Seçim ve Kurulumda Dikkat Edilecek Hususlar

Çatı günışığı şeritleri için:Bitişikteki metal çatı levhasına uygun oluklu profili seçin. Hava geçirmezliği korumak için örtüşme ve bağlantı elemanı ayrıntılarının 21CJ103-1'deki kılavuza uygun olduğundan emin olun.

Aşındırıcı ortamlar için:Reçine formülasyonunun ve yüzey korumasının spesifik kimyasal maruziyetine uygun olduğunu doğrulayın. Kıyı bölgelerinde bağlantı elemanlarının ve sızdırmazlık malzemelerinin FRP malzemesiyle uyumlu olduğunu doğrulayın.

Yangın güvenliği için:Yangına dayanıklı çatı veya duvar montajlarında FRP panelleri kullanırken, panelin alev geciktirme derecesinin ve genel montajın projenin yangına dayanıklılık gereksinimlerini karşıladığını kontrol edin.

Kurulum sırasında:Panellerin aşırı bükülmesinden veya bükülmesinden kaçının. Derzlerde uygun kesme aletleri ve sızdırmazlık maddesi kullanın. Çatlamayı ve sızıntıyı önlemek için üreticinin bağlantı elemanı aralığı ve kenar mesafesi konusundaki tavsiyelerine uyun.

Uygulama Senaryoları

1.Renkli çelik çatı kaplamalarıyla uyumlu, endüstriyel tesisler ve lojistik depoları için geniş alanlı çatı günışığı şeritleri.

2.Tarımsal seralar, çiçek fidanlıkları ve su ürünleri yetiştirme alanları gibi doğal aydınlatma gerektiren tesisler.

3.Spor salonları, büyük süpermarketler ve pazar yerleri dahil olmak üzere kamu binaları için gün ışığı alan çatılar.

4.Kimya tesisleri ve kıyı binaları gibi aşındırıcı ortamlar için gün ışığı kaplama sistemleri.

Sıkça Sorulan Sorular

1. FRP, gün ışığı panelleri için polikarbonatla (PC) nasıl karşılaştırılır?

FRP paneller genellikle cam elyaf takviyesi nedeniyle daha yumuşak, dağınık ışık üretirken, PC levhaları daha yüksek doğrudan ışık geçirgenliğine sahip olma eğilimindedir ve sıcak noktalar oluşturabilir. FRP ayrıca çeliğe daha yakın bir termal genleşme katsayısına sahiptir ve bu da onu metal çatı kaplamayla daha uyumlu hale getirir. PC daha hafif ve darbelere daha dayanıklı olabilir ancak korozif endüstriyel ortamlarda sıklıkla FRP tercih edilir.

2. Oluklu FRP paneller için önerilen örtüşme ve bağlantı elemanı aralığı nedir?

Bindirme ve bağlantı elemanı aralığı, 21CJ103-1 tasarım referansına ve metal çatı profili gerekliliklerine uygun olmalıdır. Genel bir kural olarak uç bindirmeler en az 150-200 mm olmalı ve yan bindirmeler profilin önerilen bindirmeleriyle eşleşmelidir. Bağlantı elemanı aralığı genellikle 300–500 mm'dir ancak projeye özel rüzgar yükü hesaplamaları kullanılmalıdır.

3. FRP günışığı panelleri yangın duman egzoz tavan pencereleri için kullanılabilir mi?

Yangın/duman egzoz ışıklık sistemlerinde uygun alev geciktiriciliğe (Sınıf B1, oksijen indeksi ≥%30) sahip FRP paneller, ilgili standartlara ve proje spesifikasyonlarına göre tasarlanıp monte edildiğinde kullanılabilir. Genel tavan penceresi tertibatı gerekli yangın performansını karşılamalıdır.

4. FRP paneller sahada nasıl depolanmalıdır?

Panelleri kuru, kapalı bir alanda, doğrudan güneş ışığından ve ısı kaynaklarından uzakta düz bir şekilde saklayın. Panellerin üzerine aşırı ağırlık koymaktan kaçının. Yüzeyi çizilmelere ve kimyasallara karşı koruyun. Açık havada geçici olarak saklanacaksa, opak, nefes alabilen bir malzemeyle örtün.

5. Teklif için hangi bilgilere ihtiyaç vardır?

Lütfen profil tipini, kalınlığını, uzunluğunu, rengini, ışık geçirgenlik gereksinimini ve panellerin çatı veya duvar uygulaması için olup olmadığını belirtin. Ayrıca proje yerini ve özel çevresel koşulları (örn. kimyasallara maruz kalma, kıyı) belirtin. Bu, ekibimizin uygun reçine sistemini ve yüzey korumasını önermesine yardımcı olur.
