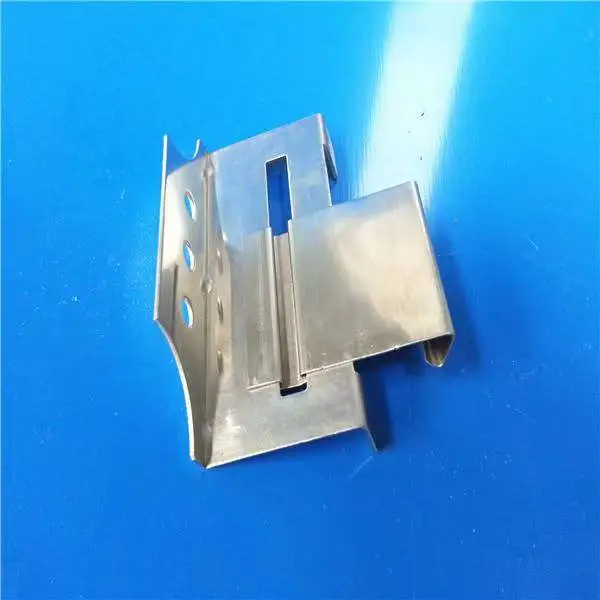

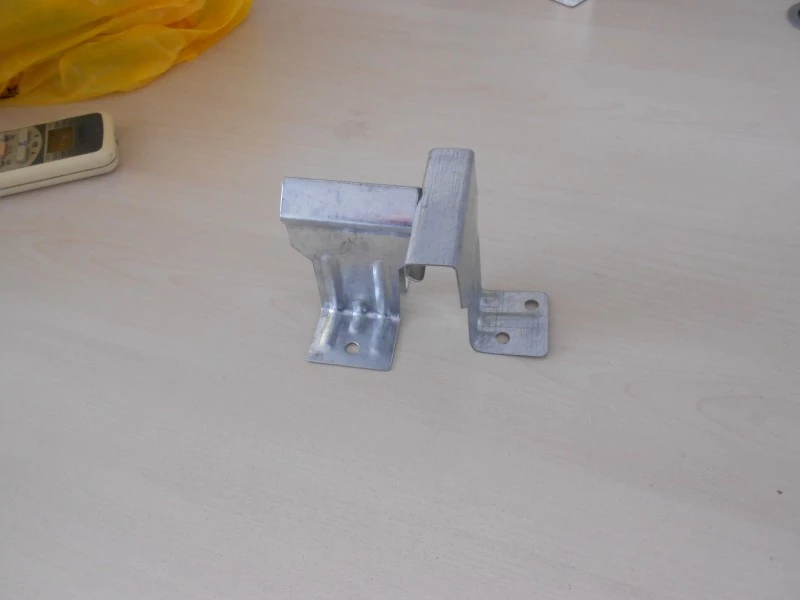

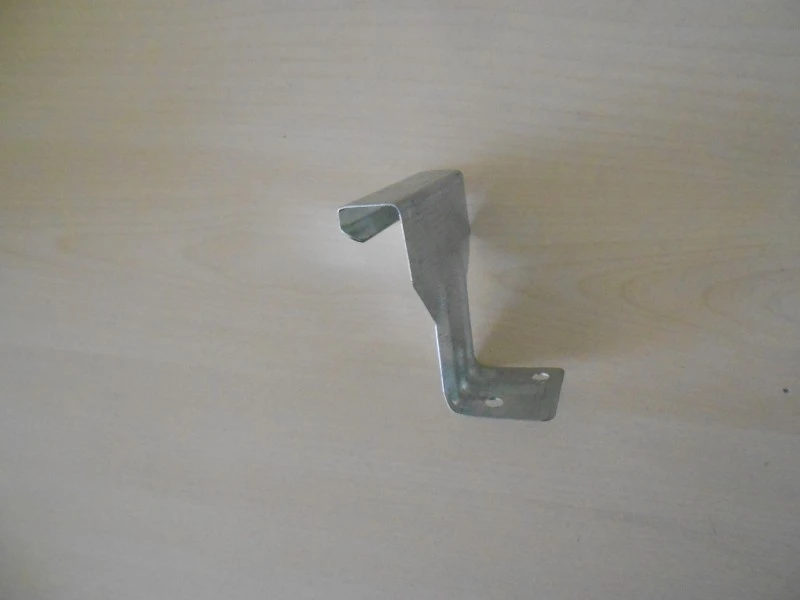

Gizli Klipsli Bağlantı Elemanları, bina panelleri ile destekleyici yapı arasında gizli bir bağlantı sağlar. Klips, aşık veya brakete sabitlenmiş bir taban kirişi ile birleşerek paneli vidasız olarak panel yüzeyi boyunca tutar. Bu yaklaşım, tüm bağlantı elemanlarını panel dikişlerinin içinde tutarak temiz bir dış görünüm sağlar ve açıkta kalan vidalar ve sızdırmazlık malzemeleriyle ilişkili sızıntı yollarını ortadan kaldırır. SENBO bu klipsleri yuva derinliği, bacak uzunluğu ve malzeme kalınlığına ilişkin boyutsal kontrollerle sağlar ve üretim süreci, bağlantı kuvvetinin periyodik testlerini içerir.
Klipsler standart olarak 304 paslanmaz çelikten yapılmıştır; belirli bütçelere yönelik 430 ve 201 modelleri de mevcuttur. Daha ağır yapısal klipsler için sıcak daldırma galvanizli Q235B çeliği kullanılır. Paslanmaz çelik klipsler şerit malzemeden soğuk presleme veya damgalama yoluyla üretilir. Q235B klipsleri tipik olarak minimum 5 mm kalınlığa sahip sıcak haddelenmiş plakadan yapılır ve mukavemeti ve boyutsal doğruluğu korumak için hidrolik soğuk presleme ile oluşturulur.
Klipsin iç yüksekliği panel yuva derinliğine göre belirlenir. Paslanmaz çelik için ortak iç yükseklikler 2,6 mm ila 10 mm, bacak uzunluğu 7,5 mm ve malzeme kalınlığı 0,5 mm ila 1,5 mm arasındadır. Cıvata çapı 12 mm olup mukavemet derecesi en az 8,8'dir. Klipsler uygulamaya göre duvar paneli klipleri, çatı paneli klipleri ve zemin paneli klipsleri olarak sınıflandırılır. Malzemeye göre paslanmaz çelik klipsler ve sıcak daldırma galvanizli çelik klipslere ayrılırlar.
| Öğe | Parametre / Şartname | Referans veya Notlar |
|---|---|---|
| Temel Malzeme | 304 paslanmaz çelik / Q235B sıcak haddelenmiş çelik | Uygulamaya göre seçilen malzeme |
| Malzeme Kalınlığı | Paslanmaz çelik için 0,5–1,5 mm; Tamamı çelik bileşenler için ≥5 mm | Ürün tipine bağlıdır |
| Klips İç Yüksekliği | 2,6–10 mm | Panel yuvasıyla eşleşmelidir |
| Bacak Uzunluğu | 7,5 mm | Tipik boyut |
| Cıvata Özellikleri | M12, mukavemet sınıfı ≥8,8 | Yapısal bağlantı için |
| Galvanizleme Kalınlığı | ≥150 g/m² kenar başına | Sıcak daldırma galvanizli Q235B |
| Kayma Direnci | 7,0 kN'de Δ ≤ 7,0 mm; 10,0 kN'de Δ ≤ 0,5 mm | GB 15831 ve endüstri standartlarına göre |
| Yapısal Bütünlük | 25,0 kN'de arıza yok | GB 15831 ve endüstri standartlarına göre |
| Burulma Sertliği | θ ≤ 4°, 900 N·m torkta | Dik açılı kuplörler için |
| Tork Testi | ≥65 N·m'de arıza yok | Klips tork direnci |
Gizli klipslere yönelik mekanik gereklilikler GB 15831 ve ilgili endüstri standartlarına dayanmaktadır. Kayma direnci testleri, 7,0 kN'lik bir yükte yer değiştirmenin 7,0 mm'den fazla olmamasını ve 10,0 kN'lik bir yükte 0,5 mm'den fazla olmamasını gerektirir. Klips 25,0 kN'de arızalanmamalıdır. Burulma sertliği, 900 N·m tork altında 4 dereceden fazla olmayan bir açı gerektirir. SENBO tarafından test edilen tamamen çelikten soğuk preslenmiş klipsler bu sınırları karşılamaktadır.
304 paslanmaz çelik klipsler tuz püskürtme testine tabi tutulmuştur ve dış mekanda kullanıma uygun korozyon direnci göstermektedir. Sıcak daldırma galvanizli Q235B klipslerin her tarafı minimum 150 g/m² çinko kaplamaya sahiptir ve bu da normal atmosferik koşullarda uzun süreli koruma sağlar. Malzeme seçimi proje ortamına uygun olmalıdır.

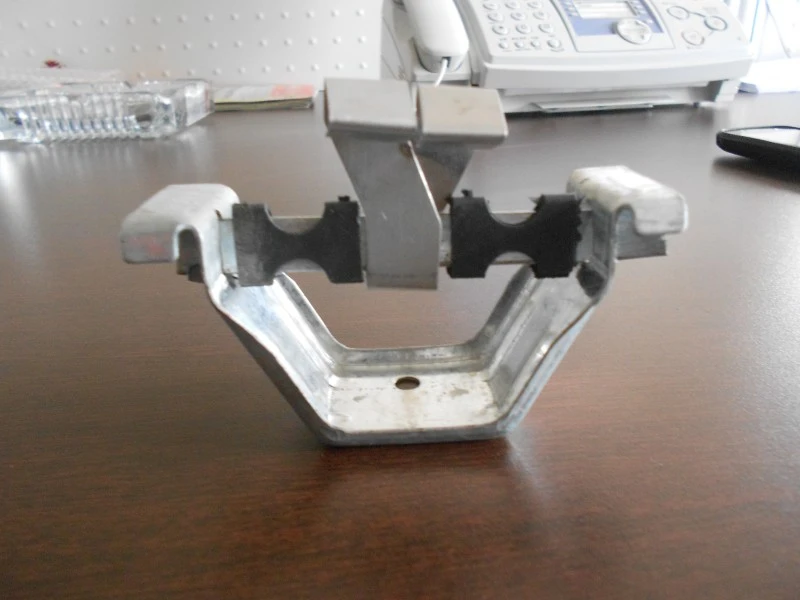

Kenet çatılarda, gizli klipsler panelleri yüzeye nüfuz etmeden destek braketlerine tutar. Bu, çatı panellerinin klipslerde sabit kalırken termal genleşme ve daralma ile hareket etmesine olanak tanır. Sonuç, su girişi olasılığını azaltan ve uzun süreli su geçirmezliği artıran, açıkta vida delikleri olmayan bir çatı yüzeyidir. Gizli klips yöntemi, geniş açıklıklı endüstriyel çatılar için 360° dik kenet sistemlerinde kullanılır.
Duvar panelleri için Gizli Klipsli Bağlantı Elemanları çivisiz montaja olanak tanır ve panel yüzeyini temiz tutar. Pencere kaplama düzeneklerinde gizli bağlantı, renkli kaplamalı panellerin kesik kenarlarını kaplayarak panelleri doğrudan yağmur temasından korur ve kenarlarda paslanma riskini azaltır. Bu kurulum yöntemi mimari görünüm gereksinimlerini karşılar.
Tedarikçiler paslanmaz çelik veya galvanizli çelik için malzeme sertifikaları sağlamalıdır. Projenin gerektirmesi halinde kayma direnci, yapısal bütünlük ve burulma sertliğine ilişkin test raporları mevcut olmalıdır. Yerinde teslim kontrolleri boyutları, malzeme kalitesini ve yüzey durumunu doğrulamalıdır. Büyük siparişler için, gerçek panel profiliyle etkileşimin doğrulanması amacıyla örnek klipler test edilebilir.
Klipsin iç yüksekliği, kullanılan panelin yuva derinliğine uygun olmalıdır. Panel yuvasını ölçün veya panel üreticisinin spesifikasyonlarına bakın. Çok uzun bir klip tam olarak bağlanmayı engelleyecektir, çok kısa olan ise harekete veya ayrılmaya izin verebilir.
Gizli klipsler uyumlu yuva veya dikiş profiline sahip paneller için tasarlanmıştır. Dik dikişli veya birbirine kenetlenen kenarlı metal paneller iyi çalışır. Bazı ahşap bazlı paneller, yuvanın doğru şekilde işlenmesi durumunda gizli klipsler de kullanabilir. Uyumluluğu daima panel ve klip tedarikçileriyle doğrulayın.
Paslanmaz çelik klipsler, özellikle 304 kalite, daha iyi korozyon direnci sunar ve kıyı veya nemli ortamlarda tercih edilir. Galvanizli çelik klipsler daha güçlüdür ve genellikle ağır yapısal bağlantılar için kullanılır, ancak çinko kaplama agresif atmosferlerde o kadar uzun süre dayanmayabilir. Seçim projenin çevresel etkilerine ve yük gereksinimlerine bağlıdır.
Evet, rüzgârın fazla olduğu bölgelerde özellikle kenet çatı sistemlerinde gizli klips kullanılmaktadır. Klipsler tasarım rüzgar yüküne göre aralıklı olmalı ve klips malzemesi ve kalınlığı yeterli olmalıdır. Spesifik proje için rüzgar yükselme hesaplamaları yapılmalıdır.
