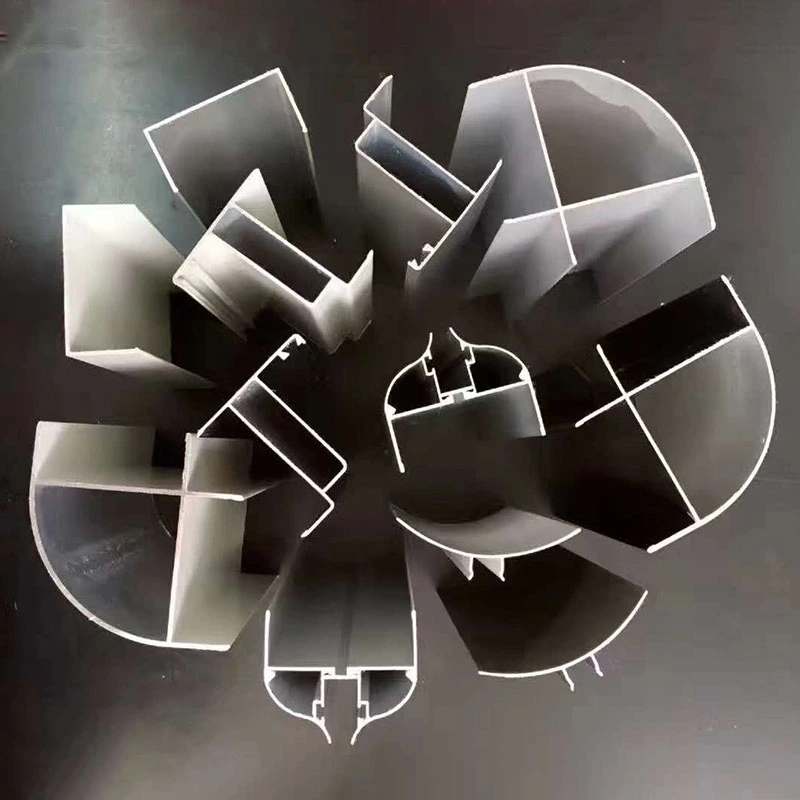

Temiz Oda Alüminyum Aksesuarları

Temiz oda alüminyum profilleri olarak da bilinen temiz oda alüminyum aksesuarları, kontrollü ortam muhafaza sistemleri için tasarlanmış özel bileşenlerdir.SENBO Yapı Malzemeleribu profilleri temiz oda paneli ve aksesuar serisinin bir parçası olarak boyutsal doğruluk, yüzey temizliği ve modüler uyumluluğa odaklanarak sağlar.

Profiller, yüksek sıcaklıkta ekstrüzyon kullanılarak 6063-T5 alüminyum-magnezyum-silikon alaşımından üretilir. Yüzey kaplamaları arasında her biri korozyon direnci ve pürüzsüz, toz oluşturmayan kaplama için seçilen anotlama, elektroforetik kaplama ve toz kaplama yer alır. Standart profil uzunluğu parça başına 6 metre olup, özel kesim ve standart dışı özellikler mevcuttur.

İşlevsel olarak ürün serisi dört ana kategoriyi kapsar: çerçeve bağlantı profilleri (I profilleri, H profilleri, T profilleri), sızdırmazlık ve kaplama profilleri (U kanalları, açılı profiller, iç ve dış radyal profiller), kapı ve pencere profilleri (kapı çerçeveleri, kapı kanadı bölümleri, pencere çerçeveleri) ve tavan askı profilleri (FFU omurgaları, T askı kirişleri, "şarap kadehi" askı kirişleri).

Malzeme ve Yüzey İşleme

Temel malzeme, sağlamlık, tokluk ve korozyon direnci arasında iyi bir denge sunan 6063-T5 alüminyum alaşımıdır. Çekme mukavemeti 150 ila 350 MPa arasında değişir. Eloksallama, temizlenmesi kolay ve parçacık bırakmayan, sert, aşınmaya dayanıklı bir yüzey üretir. Toz kaplama, geniş bir renk yelpazesinde mevcut olan dayanıklı bir yüzey sağlarken, elektroforetik kaplama, karmaşık profillerde bile eşit kaplama sağlar.

Tüm yüzey işlemleri, düşük parçacık üretimi ve yaygın dezenfektanlara karşı direnç için temiz oda gereksinimlerini karşılayacak şekilde tasarlanmıştır. Alüminyum alaşımının kendisi toksik değildir, kokusuzdur ve neme ve küf oluşumuna karşı dayanıklıdır; elektronik, ilaç ve gıda endüstrisi temiz odalarında uzun süreli kullanımla kanıtlanmıştır.

Boyut Standartları ve Ürün Yelpazesi

Endüstri standartlarından ve tedarikçi ürün verilerinden derlenen aşağıdaki tabloda, ortak profil kategorileri için temsili özellikler listelenmektedir.

Gerçek Kurulumlarda Performans

1. Modüler Uyumluluk ve Boyutsal Tolerans

Temiz oda alüminyum aksesuarları, 40, 50 ve 75 serisi gibi evrensel özelliklere sahip modüler bir konsept etrafında tasarlanmıştır. Bağlantı yuvası genişlikleri ve delik aralıkları endüstri standardı boyutlara uygundur ve yuva genişliği toleransları genellikle ±0,2 mm dahilinde kontrol edilir. Bu, farklı bileşenler arasında hızlı ve sıkı montaj sağlar. Fabrika montaj doğrulaması, profillerin kurulumdan sonra çakışmaması veya yanlış hizalanmaması için bağlantıların sıkılığı, boyutsal koordinasyon ve sızdırmazlık yapılarının uyumluluğuna ilişkin kontrolleri içerir.

2. Temizlenebilirlik için Yarıçaplı Köşe Tasarımı

Yarı iletken temiz odalar ve farmasötik GMP atölyeleri gibi katı temizlik gereksinimleri olan ortamlarda, duvardan duvara ve duvardan tavana bağlantılar, 50 mm yarıçaplı (R50) alüminyum alaşımlı kaplama ile tamamlanır. Kavisli profil 90 derecelik açıları ortadan kaldırır, bu da toz birikimini azaltır ve temizlik ve dezenfeksiyonu kolaylaştırır. Yumuşak geçiş aynı zamanda hava akışı türbülansını da en aza indirerek kritik bölgelerde tek yönlü laminer hava akışının korunmasına yardımcı olur. Köşe bileşenleri duvar panellerine kör perçinler kullanılarak sabitlenir, bu da kaynakla ilişkili parçacık kirliliği olmadan hızlı kuruluma olanak tanır.

3. FFU Desteği için Izgara Tavan Sistemi

FFU (Fan Filtre Ünitesi) ızgara çerçevesi, temiz oda tavan sistemi için birincil yapısal destektir. Standartlaştırılmış konektörlerle (iki yollu, üç yollu, dört yollu vb.) bir araya getirilmiş yüksek mukavemetli T şeklinde alüminyum alaşımlı profiller kullanır. 6063-T5 alaşımı, sistemi hafif ancak güçlü tutar ve profil kesiti, tesisat yönlendirmesi için özel kanallar içerir. Konektörler korozyona karşı dayanıklılık için galvanize edilmiştir. Standart ızgara modülleri, FFU kurulum gerekliliklerini karşılayan 1180×580 mm'lik bir iç açıklığa sahiptir.

Süspansiyon sistemi, yük taşıma kapasitesi için %30 güvenlik payı içerir. Askı aralığı 1200 mm dahilinde tutulur ve çerçeve hizalaması metre başına 1 mm'den daha az bir toleransta tutulur. Geleneksel kaynaklı çerçevelerle karşılaştırıldığında, bu önceden monte edilmiş yaklaşım inşaat süresini %30'un üzerinde azaltır ve sonraki bakım verimliliğini %50 artırır.

4. Yüzey Temizliği ve Sızdırmazlık Performansı

Eloksal veya toz boya kaplama sonrasında bu profillerin yüzeyleri pürüzsüz, çapaksız ve toz yapışmasına karşı dayanıklı hale gelir. Önceden tasarlanmış oluklar, toz geçirmezliği ve hava sızdırmazlığını artıran sızdırmazlık şeritleri, PVC kapaklar ve plastik köşe korumaları gibi metalik olmayan bileşenlerin montajına olanak tanır. Alüminyum alaşımlı malzemenin kendisi toksik değildir, kokusuzdur, korozyona ve neme karşı dayanıklıdır ve birçok endüstride temiz oda ortamlarında kanıtlanmış uzun vadeli performansa sahiptir.

Fonksiyonel Özellikler

1. Güvenilir Malzeme Özellikleri.6063-T5 alüminyum alaşımı, düzgün bir doku ve 150-350 MPa'lık bir çekme mukavemeti sağlar. Tasarım hizmet ömrü normal temiz oda koşullarında en az 15 yıldır.

2. Sıkı Montaj için Hassas Toleranslar.Yuva genişliği toleransı ±0,2 mm dahilinde korunur. Modüler tasarım ve standartlaştırılmış arayüzler, temiz oda panelleri ve sızdırmazlık şeritleri gibi tamamlayıcı malzemelerle sıkı uyum sağlar.

3. Pürüzsüz, Toz Üretmeyen Yüzey.Eloksallama, elektroforez ve toz kaplamayı içeren yüzey işlemleri, korozyona dayanıklı ve temizlenmesi kolay, pürüzsüz, gözeneksiz bir yüzey üretir. Bu, düşük partikül salınımına yönelik temiz oda gereksinimlerini karşılar.

4. Kapsamlı Ürün Yelpazesi.Seri, kanal profillerini, açılı profilleri, radyüslü köşe profillerini, kapı ve pencere çerçevelerini ve FFU ızgara sistemlerini içerir. İsteğe göre özel ölçü ve özel şekiller üretilebilir.

5. Modüler Montaj ve Yeniden Kullanılabilirlik.Profiller cıvatalı bağlantılar ve perçinler kullanılarak birleştirilerek kaynak ihtiyacı ortadan kaldırılır. Bu, düzen değişiklikleri gerektiğinde hızlı kurulum, sökme ve yeniden kullanıma olanak sağlar.

Kurulum ve Uyumluluk Notları

Duvar paneli bağlantıları için:Paneller arasında ara bağlantı elemanı olarak I-kiriş ve H-kiriş profilleri kullanılmaktadır. Kurulumdan önce profil yuvası genişliğinin panel kenar kalınlığıyla eşleştiğini doğrulayın. Boşlukları önlemek için bağlantı elemanlarını eşit şekilde sıkın.

Köşe bitirme için:Toz tutucuları ortadan kaldırmak için duvardan duvara ve duvardan tavana bağlantılarda R50 veya daha büyük yarıçaplı profiller kullanın. Daha temiz bir görünüm ve daha az partikül kirliliği için vidaların yerine kör perçinlerin kullanılması önerilir.

FFU ızgaralı tavanlar için:Askı aralığının 1200 mm'yi aşmadığından ve çerçevenin metre başına 1 mm'ye kadar hizalandığından emin olun. 1180×580 mm'lik ızgara açıklığı FFU modülleri için standarttır ancak özel boyutlar da sağlanabilir.

Kapı ve pencere çerçeveleri için:Temiz oda paneli kalınlığına uygun profilleri seçin. Sızdırmazlık oluğunun amaçlanan conta veya sızdırmazlık maddesiyle uyumlu olduğunu doğrulayın. Kurulumdan sonra kapı veya pencerenin sıkışmadan, sorunsuz çalıştığını kontrol edin.

Bu Profillerin Kullanıldığı Yerler

1.Elektronik ve yarı iletken temiz odalar: duvar panelleri ve tavanların yanı sıra FFU ızgaralı tavan sistemleri için bağlantı ve sabitleme.

2.Biyofarmasötik GMP tesisleri: İç ve dış köşelerin yalıtımı için R50 radyal köşe profilleri, toz tutan ölü bölgeleri ortadan kaldırır.

3.Hastane ameliyathaneleri ve yoğun bakım servisleri: kapı ve pencere çerçevelerinin montajı ve hava geçirmez sızdırmazlık uygulamaları.

4.Gıda işleme temiz odaları: temiz oda paneli bağlantıları, zemin kanalı yalıtımı ve tavan ızgarası kurulumu.

5.Laboratuvar temiz bölgeleri: çerçeve montajı, şebeke hattı entegrasyonu ve sızdırmazlık.

Sıkça Sorulan Sorular

1. Farmasötik temiz odalar için hangi yüzey işlemi önerilir?

Farmasötik GMP tesisleri için, gözeneksiz olmaları, temizlemeleri kolay olmaları ve yaygın dezenfektanlara karşı dirençli olmaları nedeniyle anodize veya toz kaplı yüzeyler yaygın olarak kullanılmaktadır. Düzgün kaplamanın gerekli olduğu karmaşık şekilli profiller için elektroforetik kaplama belirtilebilir.

2. Radius köşe profilleri kaynaksız nasıl monte edilir?

Radyüslü köşe profilleri genellikle kör perçinler kullanılarak sabitlenir. Bu yöntem, kaynakla ilişkili ısı, duman ve partikül kirliliğini önlerken güvenli bir bağlantı sağlar. Perçinler içeriden monte edilerek temizlenmesi kolay, pürüzsüz bir dış yüzey bırakılır.

3. Özel profil uzunlukları temin edilebilir mi?

Evet. Standart uzunluk 6 metredir ancak profiller fabrikada belirtilen uzunluklarda kesilebilir. Minimum sipariş miktarlarına ve teslimat süresine bağlı olarak, özel ekstrüzyon kalıpları kullanılarak standart dışı kesitler de üretilebilir.

4. Alüminyum profiller ile temiz oda panelleri arasındaki uyumluluğu nasıl sağlarım?

Çoğu temiz oda paneli üreticisi, panellerini endüstri standardı profil yuva genişliklerine uyacak şekilde tasarlar. Sipariş vermeden önce panel kenar kalınlığı ile profil yuva genişliğinin uyumlu olduğundan emin olun. Teknik ekibimiz doğrulama için boyutsal çizimler ve örnekler sağlayabilir.

5. FFU tavan ızgara sisteminin yük taşıma kapasitesi nedir?

FFU ızgara sistemi, FFU ünitelerinin, tavan panellerinin ve her türlü servis yükünün ağırlığını içeren beklenen yükün ötesinde %30'luk bir güvenlik payı ile tasarlanmıştır. Yüklerin eşit şekilde dağıtılması için askı aralığı 1200 mm dahilinde tutulur. Belirli yük hesaplamaları için lütfen FFU ağırlığını ve tavan konfigürasyonunu mühendislik ekibimize bildirin.
