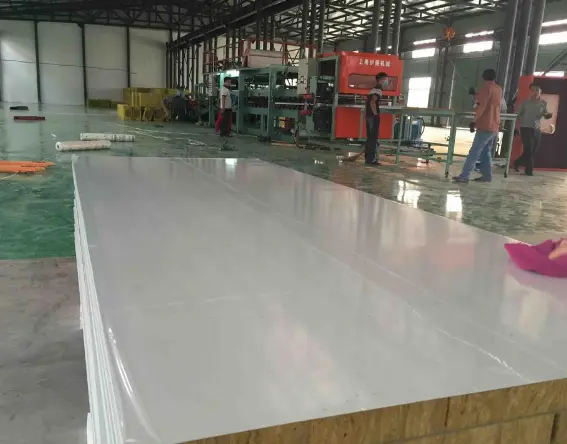

Arıtma panelleri olarak da bilinen Paslanmaz Çelik Temiz Oda Panelleri, kompozit prosesle üretilen sandviç yapılı panellerdir.SENBO Yapı Malzemelerimalzeme uyumluluğu ve uzun vadeli performansa odaklanarak ilaç, tıp, elektronik ve gıda endüstrilerindeki kontrollü ortamlar için bu panelleri tedarik etmektedir.
Paneller metal kaplama malzemelerden ve işlevsel bir çekirdekten oluşur. Kaplama seçenekleri arasında tipik kalınlığı 0,4-0,8 mm olan renkli kaplamalı çelik, paslanmaz çelik, alüminyum alaşımı ve titanyum-çinko alaşımı bulunur. Yüzey kaplamaları arasında PE (polyester), PVDF (florokarbon) ve HDP (yüksek dayanıklı polyester) bulunur. Kaplama malzemeleri, temiz oda içinde tutarlı aydınlatma koşullarının korunmasına yardımcı olan 0,6-0,8'lik bir ışık yansıtma katsayısı elde edecek şekilde tasarlanmıştır.

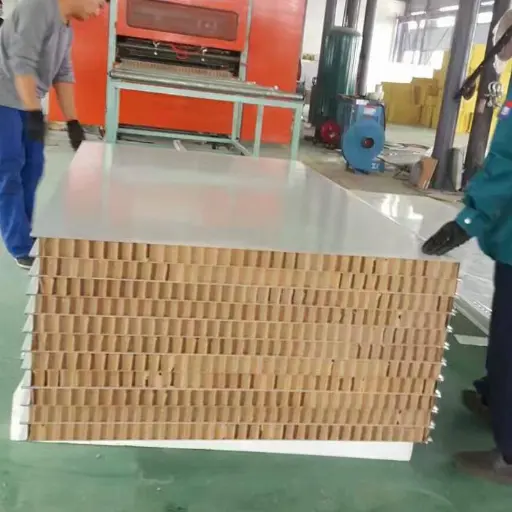

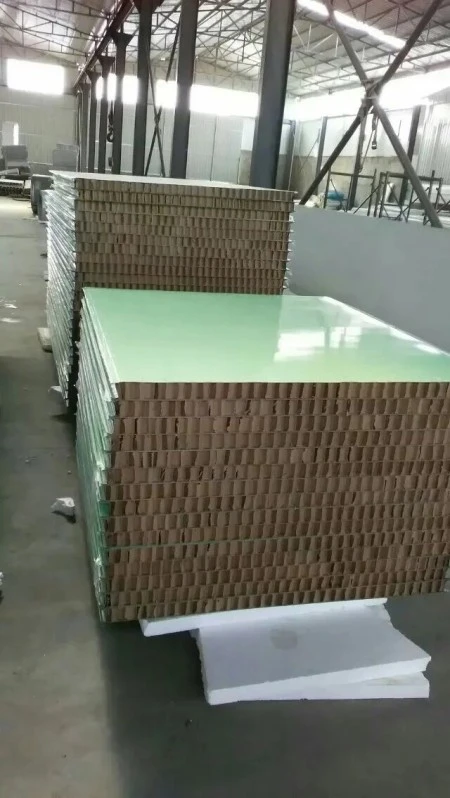

Antimikrobiyal işlevselliğe sahip ürünler için kaplamaya antimikrobiyal maddeler eklenir. Bu ajanların Staphylococcus aureus, Escherichia coli ve Pseudomonas aeruginosa gibi yaygın patojenik bakterilerin büyümesini engellemesi amaçlanmaktadır. Çekirdek malzeme, taş yünü, cam-magnezyum taş yünü, alüminyum petek, kağıt petek, magnezyum oksisülfat, silikonla modifiye edilmiş taş yünü ve alçı gibi seçeneklerle birlikte yangın derecesi, dayanıklılık gereksinimleri ve işlevsel ihtiyaçlara göre seçilir.
Aşağıdaki tablo, 50 mm kalınlığındaki paneller için yaygın olarak kullanılan üç çekirdek malzemenin temel özelliklerini karşılaştırmaktadır. Tüm değerler standart laboratuvar test konfigürasyonlarına dayanmaktadır; gerçek performans panel yapısı ve kurulum koşullarına göre değişebilir.
| Çekirdek Malzeme Türü | Çekirdek Yoğunluğu | Panel Ağırlığı (50 mm) | Eğilme Yükü Kapasitesi (50 mm) | Yangına Dayanıklılık Derecesi | Hidrofobiklik |
|---|---|---|---|---|---|

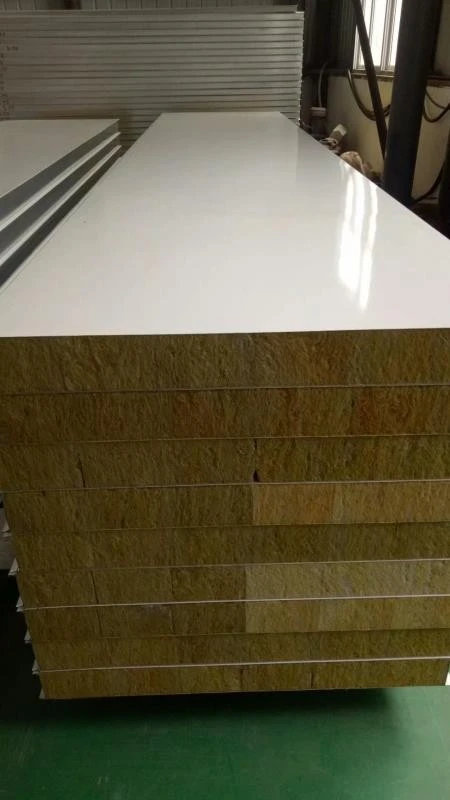

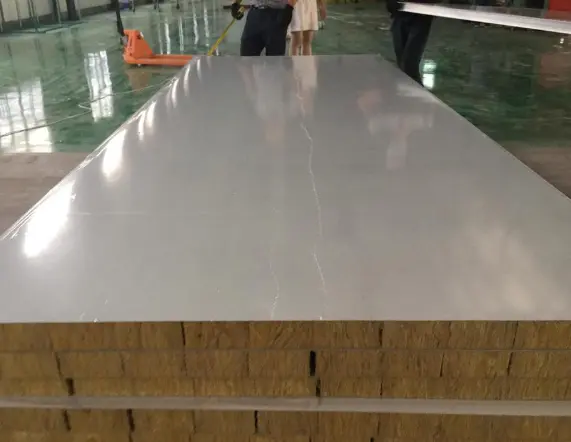

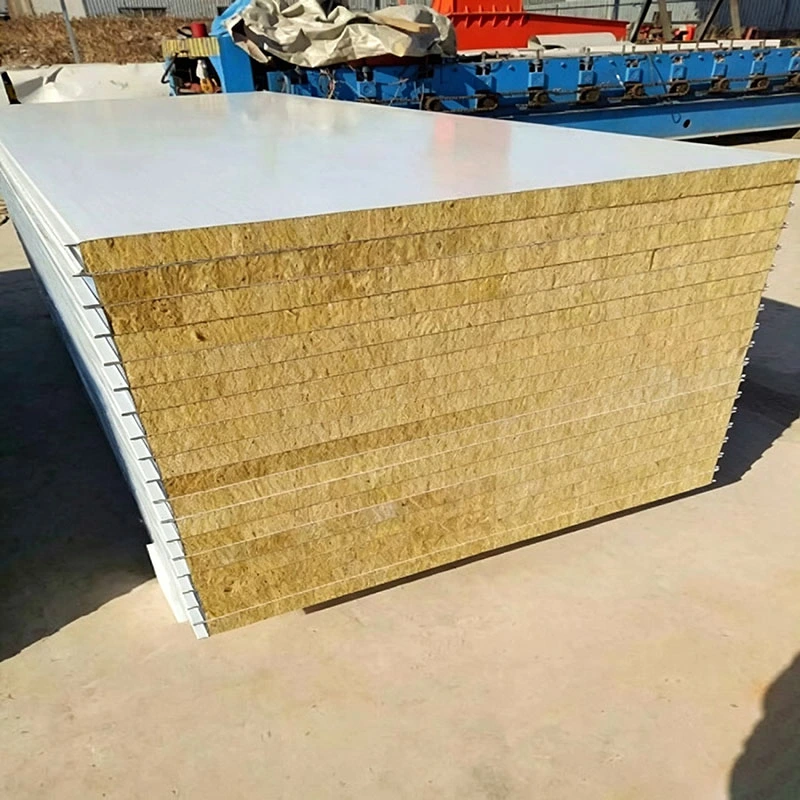

| Taş Yünü | 100–120 kg/m³ | 15–16 kg/m² | 1,1 kN/m² | 30 dakika | ≥98% |
| Cam-Magnezyum Taş Yünü | — | 17–23 kg/m² | 1,25 kN/m² | 60 dakika | — |
| Alüminyum Petek | — | 10–15 kg/m² | 1,0 kN/m² | 41 dakika | — |
Yangına dayanıklılık değerleri, ilgili yangın testi yöntemine göre test edilen standart duvar konfigürasyonunda 50 mm'lik bir paneli ifade eder. Talep üzerine test raporları mevcuttur.
Standart panel genişlikleri merkezi bağlantılı tiplerde 980 mm ve 1180 mm, zıvanalı tiplerde ise 950 mm ve 1150 mm'dir. Kalınlık seçenekleri 50 mm, 75 mm, 100 mm ve 150 mm'dir ve özelleştirme mevcuttur. Duvar panel uzunlukları 100 mm ile 9000 mm arasında, tavan panel uzunlukları ise 100 mm ile 3500 mm arasında değişmektedir.
İki ana yapısal form kullanılır. Merkezi bağlantılı "kutu" panellerin dört tarafında da önceden gömülü Z şeklinde galvanizli çelik kenar omurgaları bulunur ve H şeklinde alüminyum profiller kullanılarak bağlanır. Dil ve oluk panelleri, daha sıkı bir bağlantı yalıtımı sağlayan erkek-dişi birbirine kenetlenen bir bağlantı kullanır. Bu formlar arasındaki seçim, gerekli bağlantı görünümüne, sızdırmazlık performansına ve montaj sırasına bağlıdır.
İlaç Temiz Odalarının Tasarımı Yönetmeliğine (GB 50457-2019) göre bölme sistemlerinin 100 Pa basınç farkına dayanması, tavan sistemlerinin ise en az 120 kg/m² yük taşıma kapasitesine sahip olması gerekmektedir. GMP atölyelerinde ve aşı üretim hatlarında panel yüzeyleri asitlere, alkalilere, tuz spreyine ve buharlaştırılmış hidrojen peroksit (VHP) gibi sterilantlara da dayanıklı olmalıdır. Bu, sık dezenfeksiyon protokolleri altında uzun süreli dayanıklılık sağlar.
Ameliyathaneler ve yoğun bakım üniteleri gibi tıbbi temiz alanlar, toz birikmesini ve bakteri üremesini önlemek için sıkı bir şekilde kapatılmış bağlantı noktalarına sahip yoğun, pürüzsüz panel yüzeyleri gerektirir. Örneğin, bazı ameliyathane projelerinde antimikrobiyal temiz oda panelleri, düşük mikrobiyal ortamı destekleyecek şekilde belirtilmektedir. Kalsiyum silikat alt katmanlara ve polyester yüzey kaplamalarına sahip inorganik önceden kaplanmış paneller, bu zorlu ayarlar için bir seçenektir ve genellikle 1220×2440×6 mm levhalarda mevcuttur.
Gıda işleme tesisleri ve merkezi mutfaklar, GB 50687-2011 kapsamındaki antimikrobiyal ve küf önleyici gereklilikleri karşılamalıdır. Bu ortamlardaki temiz oda panelleri sık temizliğe dayanıklı olmalı ve hijyenik bir üretim alanının korunmasına yardımcı olmalıdır. Pürüzsüz, gözeneksiz yüzeyler sanitasyonu kolaylaştırır ve kirlenme riskini azaltır.
Çip üretimi ve ekran paneli tesisleri, GB 50472-2008 uyarınca özel anti-statik gereksinimlere sahiptir. Ana üretim alanlarında, parçacık kirliliği oluşturmadan ekipman erişimine ve proses ayarlamalarına izin vermek için silikonsuz, sökülebilir bölme sistemleri önerilir.
Laboratuvarın temiz bölgeleri, kimyasal reaktiflere dayanıklı ve zaman içinde stabil kalan duvar yüzeylerine ihtiyaç duyar. Alüminyum profillerle bağlanan paneller ve kesintisiz birbirine kenetlenen tasarım, bağlantı bütünlüğünün korunmasına ve toz birikmesinin önlenmesine yardımcı olur. Bazı büyük laboratuvar projeleri, kimyasal direncin önemli olduğu dış duvar kaplaması için bu tip panelleri kullanmıştır.
Aşağıdaki parametreler standart üretim ve ilgili test standartlarına dayanmaktadır. Talep üzerine test raporları ve sertifikaları mevcuttur. Belirli standart versiyon ve test konfigürasyonu için lütfen gerçek test raporuna bakın.
| Performans Göstergesi | Parametre/Şartname | Notlar / Standart Temel |
|---|---|---|
| Kaplama Malzemesi | Renkli kaplamalı çelik / Paslanmaz çelik / Alüminyum alaşımı / Titanyum-çinko | Kalınlık: 0,4–0,8 mm |
| Yüzey Kaplama | PE / PVDF / HDP | Işık yansıması: 0,6–0,8 |
| Çekirdek Malzeme Türü | Taş yünü / Cam-magnezyum taş yünü / Alüminyum petek / Kağıt petek / MOS vb. | Ateş ve dayanıklılık gereksinimlerine göre seçilmiştir |
| Panel Kalınlığı | 50 / 75 / 100 / 150mm | Özelleştirilebilir |
| Panel Genişliği | Merkezi bağlantı: 980/1180 mm; Dil ve oluk: 950 / 1150 mm | Özelleştirilebilir |
| Taş Yünü Panel Eğilme Kapasitesi | ≥1,1 kN/m² (50 mm) | Talep üzerine test yöntemi mevcuttur |
| Taş Yünü Panel Hidrofobikliği | ≥98% | |
| Yanma Performansı | Taşyünü çekirdeği için A Sınıfı (A1) | GB 8624'e göre (mevcut sürüm) |
| Yangına Dayanıklılık Derecesi (50 mm) | Taş yünü: 30 dakika; Cam-magnezyum kaya yünü: 60 dakika; Alüminyum petek: 41 dk | Standart yangın testlerine göre; rapordaki yapılandırma ayrıntıları |
| Ses Yalıtımı (50 mm) | Taş yünü: 25 dB; Cam-magnezyum taş yünü: 30 dB | |
| Tavan Yük Kapasitesi | ≥120 kg/m² | Farmasötik temiz oda gereksinimi |
| Isı Transfer Katsayısı | 50 mm: ≤0,95 W/(m²·K); 75 mm: ≤0,6; 100mm: ≤0,5 | |
| Düzlük Sapması | ≤2 mm | |
| Renk Farkı | ≤0,8 NBS (aynı oda) |
SENBO Yapı Malzemeleri, otomatik üretim hatlarında temiz oda panelleri üretmektedir. Üretim süreci, metal kaplamanın hazırlanması, göbek kesme ve yerleştirme, yapıştırıcı uygulaması, sıcak presleme, kenar kapatma ve son düzeltmeyi içerir. Her parti, sevkiyattan önce boyut doğruluğu, yüzey düzlüğü, yapışma mukavemeti ve kaplama kalitesi açısından incelenir.
Kalite kontrol ekibimiz, çelik bobinler ve çekirdek malzemeler üzerinde gelen malzeme denetimini, laminasyon sırasındaki süreç kontrollerini ve bitmiş panellerin son denetimini gerçekleştirir. Yanma performansı, termal iletkenlik ve diğer önemli parametrelere ilişkin test raporları sevkiyatla birlikte sağlanabilir.
Doğru bir teklif hazırlamak için lütfen sorunuzla birlikte aşağıdaki bilgileri sağlayın:
1.Panel uygulaması: duvar veya tavan sistemi.
2.Gerekli panel kalınlığı ve genişliği.
3.Kaplama malzemesi ve kalınlığı.
4.Çekirdek malzeme tercihi (taşyünü, cam-magnezyum taşyünü, alüminyum petek vb.).
5.Yangın derecesi gerekliliği (Sınıf A, B1 veya belirli yangına dayanıklılık süresi).
6.Temiz oda sınıflandırması veya endüstri standardı (ilaç, elektronik, gıda vb.).
7.Antistatik gereklilik (varsa).
8.Kimyasallara maruz kalma veya dezenfeksiyon protokolleri (örn. VHP, klor bazlı).
9.Tavan yükü gereksinimi (varsa).
10.Bağlantı türü tercihi: merkezi bağlantı veya dil ve oluk.
11.Kapı, pencere veya açılış gereksinimleri.
12.Proje yeri ve tahmini miktar.
1.Biyofarmasötik GMP atölyeleri ve aşı üretim hatları için temiz bölme ve tavan sistemleri.
2.Hastane ameliyathaneleri, yoğun bakım üniteleri ve negatif basınçlı izolasyon servisleri için muhafaza yapıları.
3.Elektronik, yarı iletkenler ve çip üretimi için temiz odalar.
4.Gıda işleme temiz odaları, süt ürünleri tesisleri ve merkezi mutfaklar için muhafaza sistemleri.
5.Laboratuvar temiz bölgeleri, hassas alet üretimi ve havacılıkta temiz ortamlar.
Merkezi bağlantı panellerinde H şekilli alüminyum profiller kullanılır ve düz, sürekli bir yüzey görünümü sunulur. Dil ve oluk panelleri, daha sıkı bir sızdırmazlık sağlayan birbirine kenetlenen kenarlar kullanır ve bağlantı bütünlüğünün kritik olduğu yerlerde sıklıkla tercih edilir. Karar, sızdırmazlık gereksinimlerine, kurulum sırasına ve estetik tercihlere bağlıdır.
Lütfen panel uygulamasını (duvar veya tavan), kalınlığı, genişliği, kaplama malzemesini, çekirdek malzemesini, yangına dayanıklılık gerekliliğini, temiz oda sınıflandırmasını, antistatik veya kimyasal direnç ihtiyaçlarını, bağlantı tipini ve proje konumunu belirtin. Yukarıda ayrıntılı bir kontrol listesi verilmiştir.
Daha yüksek panel kalınlığı ve çekirdek yoğunluğu genellikle bükülme sertliğini ve yük kapasitesini artırır. Farmasötik tavanlar için genellikle en az 120 kg/m²'lik bir yük kapasitesi gereklidir. Mühendislik ekibimiz, spesifik açıklık ve yük koşullarınızı karşılayan bir konfigürasyon seçmenize yardımcı olabilir.
Yanma performansı (GB 8624), yangına dayanıklılık, termal iletkenlik, bükülme kapasitesi ve antimikrobiyal etkinlik (varsa) için test raporları sağlayabiliriz. Çelik kaplamalar ve çekirdek malzemeler için malzeme sertifikaları da mevcuttur. Lütfen sipariş verirken belge gereksinimlerinizi belirtin.
Çoğu durumda, duvarlar ve tavanlar için aynı panel tipi kullanılabilir, ancak tavan panellerinin maksimum uzunluğu, sapmayı kontrol etmek için genellikle daha kısadır (3500 mm). Tavan panelleri ayrıca daha yüksek bükülme kapasitesi gerektirebilir. Teknik ekibimiz tek bir konfigürasyonun her iki uygulamayı da karşılayıp karşılamadığını doğrulayabilir.
Tianjin SENBO Yapı Malzemeleri Technology Co., Ltd., temiz oda panelleri, el yapımı temiz oda panelleri, taş yünü temiz oda panelleri, temiz oda kapıları ve diğer metal kaplama ürünlerinin üreticisidir. Üretim üssümüz, otomatik üretim hatları ve dört aşamalı kalite kontrol süreciyle donatılmış, Jinghai Ekonomik Kalkınma Bölgesi, Tianjin, Çin'de bulunmaktadır. Fabrikamız, sertifikalarımız, test yeteneklerimiz ve proje referanslarımız hakkında daha fazla bilgi için lütfen sayfamızı ziyaret edin.Hakkımızdasayfa veyamühendislik ekibimizle iletişime geçin.
