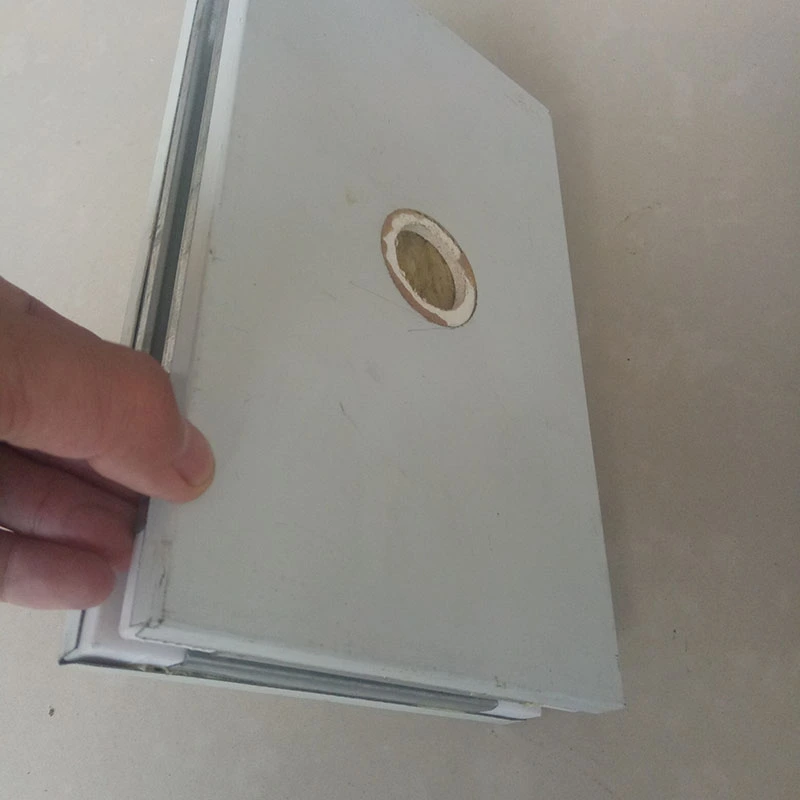

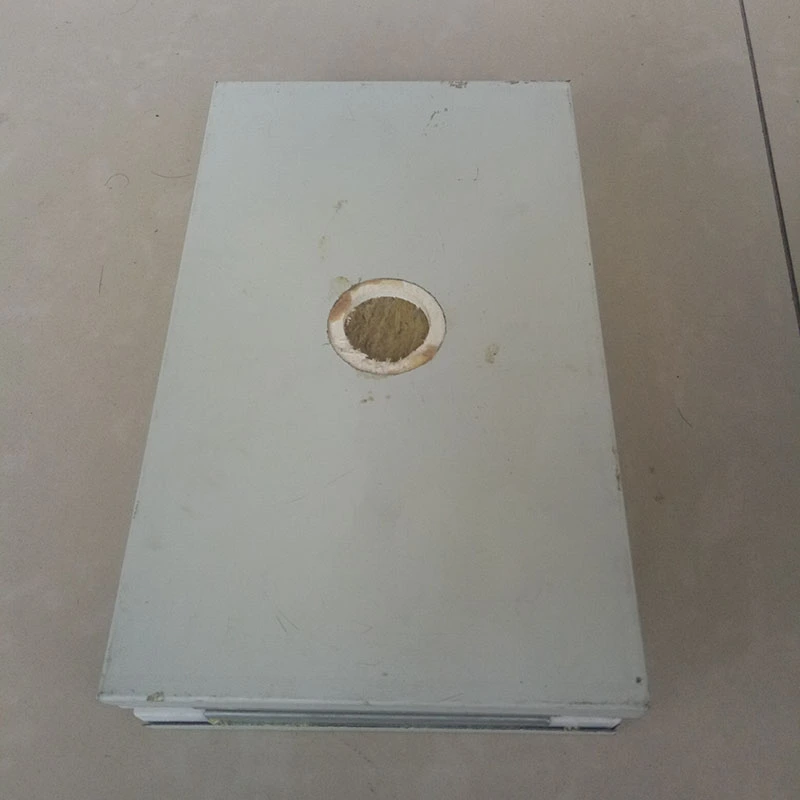

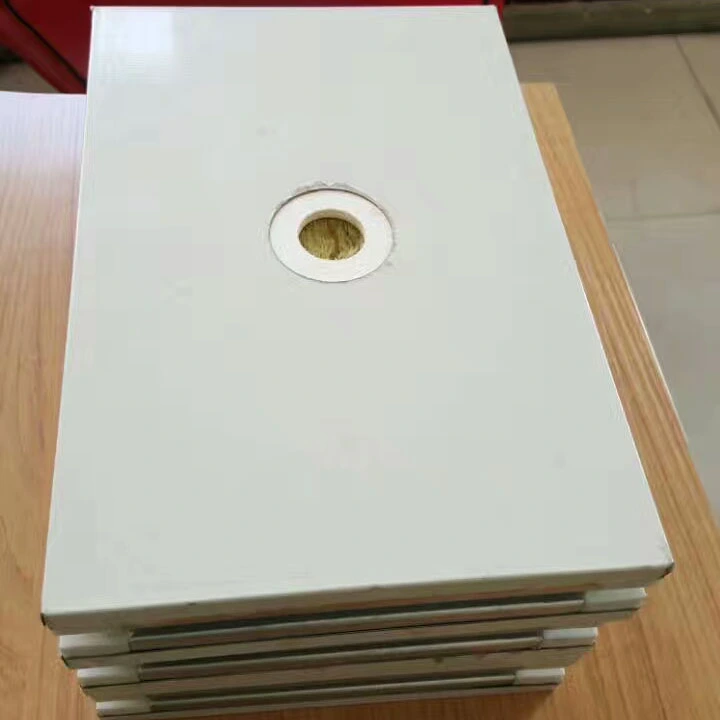

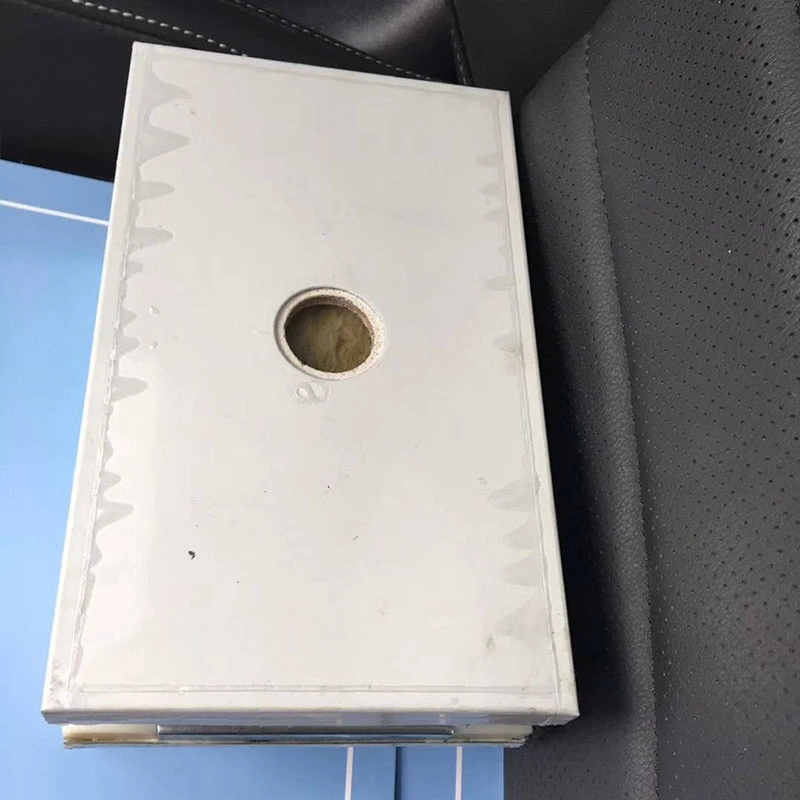

El yapımı kompozit paneller olarak da bilinen El Yapımı Temiz Oda Panelleri, sürekli üretim hattı işlemi yerine iç çerçevenin manuel montajı yoluyla üretilen muhafaza malzemeleridir.SENBO Yapı Malzemeleribu panelleri yüksek boyutsal doğruluk, yüzey düzlüğü ve sıkı bağlantı sızdırmazlığı gerektiren temiz oda projeleri için tedarik etmektedir.

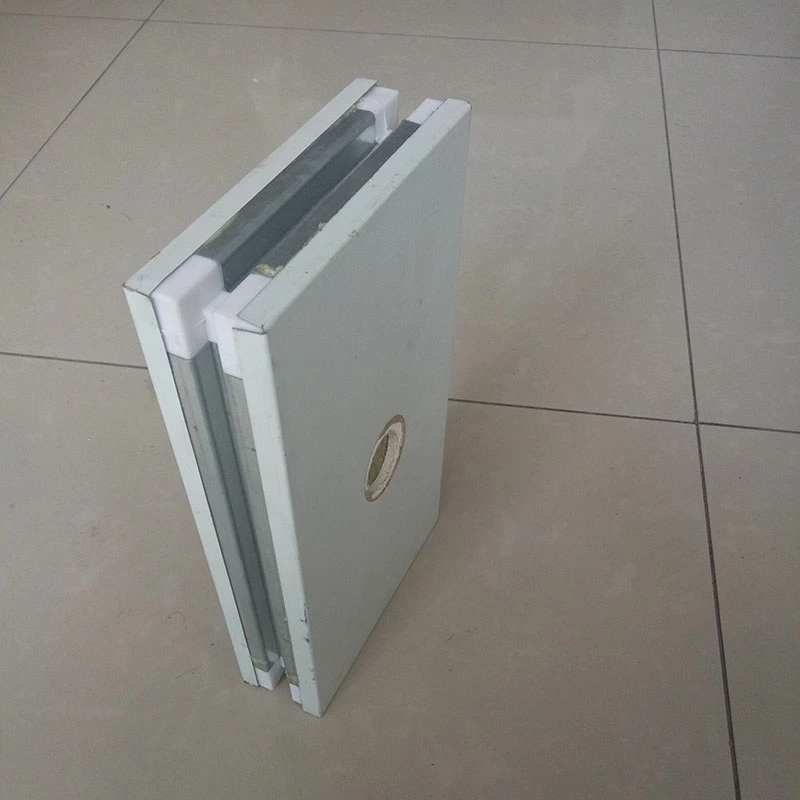

Paneller, her iki tarafta temiz oda sınıfı renk kaplı çelik kaplamalara (0,4-0,8 mm kalınlık, istek üzerine paslanmaz çelik mevcuttur) ve işlevsel bir çekirdek malzemeye sahip kompozit bir sandviç yapıya sahiptir. Çevre galvanizli çelik şerit çerçeveyle kapatılmıştır. Makine yapımı panellerden temel fark, çerçeve hizalaması ve bağlantı uyumu üzerinde daha sıkı kontrole olanak tanıyan manuel montaj işlemidir. Bu, panelleri özellikle sıkı hava geçirmezlik ve estetik gereksinimleri olan ortamlar için uygun hale getirir.
Her biri farklı yangın derecesi, güç ve bütçe gereksinimlerine göre seçilen çeşitli temel seçenekler mevcuttur.
Taş yünü / cam-magnezyum (MGO) taş yünü kompozit çekirdek:Bir veya her iki tarafı cam-magnezyum takviyeli levhalarla lamine edilmiş hidrofobik kaya yünü (yoğunluk 100–140 kg/m³, ısı iletkenliği ≤0,043 W/(m·K), hidrofobiklik ≥%98) kullanır. Çift taraflı MGO konfigürasyonu en yüksek yangın direncini sunar.
Magnezyum oksisülfat (MOS) çekirdeği:A1 Sınıfı yangın derecesine, ≤%0,8 su emmeye ve 1200°C'yi aşan yüksek sıcaklık direncine sahiptir. Yangına dayanıklılık ve neme karşı dayanıklılığı hafif bir profille birleştirir.
Silika kaya (modifiye kaya yünü) çekirdek:Yoğunluğu yaklaşık 80 kg/m³ olup, A Sınıfı yanma derecesine ve 1000°C'yi aşan yangına dayanıklılık sıcaklıklarına sahiptir.
Kağıt veya alüminyum petek çekirdeği:Hafif ve yüksek mukavemetli olup, kendi ağırlığının sınırlı olduğu veya zorlu yüzey düzgünlüğü gereksinimleri olan uygulamalar için uygundur.
Panel kalınlığı seçenekleri 50 mm, 75 mm ve 100 mm'dir; 30 mm'den 200 mm'ye kadar özelleştirme mevcuttur. Standart genişlikler 980 mm ve 1180 mm olup, isteğe göre standart dışı genişlikler de üretilebilmektedir. Duvar paneli uzunlukları 6000 mm'ye kadar çıkmakta, tavan paneli uzunlukları ise 3000 mm ile sınırlandırılmaktadır.

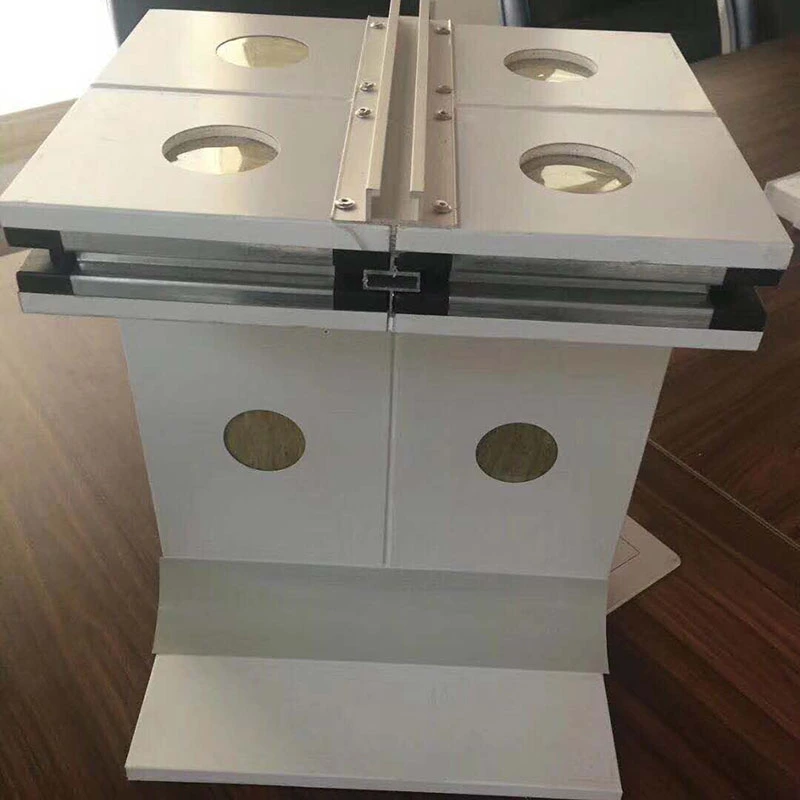

Bağlantı yöntemleri arasında H profili, dil ve oluk, birbirine kilitleme ve "üç dişi-bir erkek" bağlantı konfigürasyonları bulunur. Seçim kurulum sırasına, sızdırmazlık gerekliliklerine ve gelecekte sökme işleminin beklenip beklenmediğine bağlıdır.
Ürün, GB/T 23932-2009 (binalar için metal yüzeyli ısı yalıtımlı sandviç paneller) ve JC/T 2761-2023 (arıtma işlevlerine sahip dekoratif panellerin arıtma performansına ilişkin teknik gereksinimler) ile uyumludur.
Yangın güvenliği, temiz oda mühendisliğinde temel bir husustur. Çekirdek malzemesine bağlı olarak yanma performansı derecesi A Sınıfına veya A1 Sınıfına ulaşabilir. Yangına dayanıklılık sınırları konfigürasyona göre değişir: Tek MGO katmanlı ve taş yünlü 50 mm paneller en az 1 saate ulaşır; Çift MGO katmanlı 50 mm'lik paneller en az 2 saate ulaşır; ve 100 mm çift MGO katmanlı paneller en az 4 saate ulaşır. Magnezyum oksisülfat paneller, zehirli duman yaymadan 1200°C'yi aşan yüksek sıcaklıklara dayanır.
Yantai Yeni Çağ Sağlık Endüstrisi Yeni Park projesi için (toplam 2 milyar RMB yatırım, 278.300 m² alanı kapsayan), sağlık takviyesi üretim atölyesi, günlük kimyasal üretim atölyesi ve Ar-Ge/test merkezi için çift MGO taş yünü el yapımı paneller seçildi. Toplam uygulama alanı yaklaşık 26.000 m²'dir. Projede 0,8 mm galvanizli çelik yay şekilli çerçeve ve özel köşe sistemleri kullanıldı. Talep üzerine proje dokümantasyonu ve fotoğrafları mevcuttur.
Kompozit MGO takviye katmanı ve galvanizli çelik çevre çerçevesi, bu panellere makine yapımı panellere göre daha yüksek eğilme yükü taşıma kapasitesi ve darbe direnci sağlar. Testler, L₀/250 sapmada ölçülen, duvar panelleri için en az 0,5 kN/m² ve tavan panelleri için 1,2 kN/m² bükülme kapasitesini göstermektedir.
Yüzey düzlüğü 0,5 mm veya daha iyi bir seviyede tutulur; bu, temiz oda mühendisliğinin sıkı yüzey kaplama gereksinimlerini destekler ve panellerin uzun süreli kullanım sırasında düz kalmasına yardımcı olur.
Yoğun metal kaplama ve hidrofobik taş yünü çekirdek (su iticiliği ≥%98), panelleri yüksek nemli temiz oda ortamlarında nem emiliminden ve küf oluşumundan uzak tutar. Magnezyum oksisülfat çekirdeğin su emme oranı %0,8 veya daha azdır ve sekiz saat suya batırıldıktan sonra hiçbir deformasyon göstermez. MGO kompozit katmanı daha fazla nem direnci sağlar ve doğal antimikrobiyal özelliklere sahiptir.
Taşyünü çekirdeğinin ısıl iletkenliği, belirli çekirdek tipine bağlı olarak 0,035 ila 0,043 W/(m·K) arasında değişir. Hidrofobik işlem, sabit sıcaklık ve nem koşullarında istikrarlı yalıtım performansının korunmasına yardımcı olarak HVAC enerji tüketimini azaltır.
Elle monte edilen yapı, tek tek panellerin hasar görmeden çıkarılıp yeniden takılmasına olanak tanır. Bu, ekipmanın yerinin değiştirilmesi gerektiğinde, süreçlerin ayarlanması gerektiğinde veya ilk inşaattan sonra mekânsal yeniden yapılandırmanın gerekli olduğu durumlarda faydalıdır. Paneller ayrıca kavisli köşeler, gömülü kanallar, önceden kesilmiş açıklıklar ve entegre pencerelerle özelleştirilebilir; bu da sahadaki ikincil işlemleri azaltır ve temiz oda sisteminin genel görünümünün korunmasına yardımcı olur.
Aşağıdaki parametreler standart üretim ve ilgili test standartlarına dayanmaktadır. Talep üzerine test raporları mevcuttur.
| Performans Göstergesi | Parametre/Şartname | Notlar / Standart Temel |
|---|---|---|
| Panel Malzemesi | Temiz oda sınıfı renkli kaplamalı çelik / Paslanmaz çelik / Galvanizli çelik | Kalınlık: 0,3–0,8 mm; çift taraflı özelleştirme |
| Çekirdek Malzeme Türü | Taş yünü, tek/çift MGO taş yünü, MOS, silika kaya, petek | Ateş ve dayanıklılık gereksinimlerine göre seçilmiştir |
| Çekirdek Yoğunluğu (taşyünü) | 80–140 kg/m³ | Hidrofobisite: ≥98% |
| Isı İletkenliği | 0,035–0,043 W/(m·K) | Çekirdek türüne bağlıdır |
| Panel Kalınlığı | 50 / 75 / 100 mm (özelleştirilebilir: 30–200 mm) | |
| Panel Genişliği | 980 mm, 1180 mm (standart) | Standart olmayan boyutlar mevcuttur |
| Duvar Paneli Uzunluğu | ≤6000 mm | |
| Tavan Paneli Uzunluğu | ≤3000 mm | |
| Yanma Performansı | A / A1 Sınıfı (yanmaz) | GB 8624-2012 uyarınca test edilmiştir |
| Yangına Dayanım Limiti | Tek MGO 50 mm: ≥1 saat; çift MGO 50 mm: ≥2 saat; çift MGO 100 mm: ≥4 saat | Standart yangın testlerine dayanmaktadır |
| Duvar Paneli Eğilme Kapasitesi | ≥0,5 kN/m² | L₀/250 sapmada |
| Tavan Paneli Eğilme Kapasitesi | ≥1,2 kN/m² | L₀/250 sapmada |
| Su Emme (MOS çekirdeği) | ≤%0,8 | 8 saatlik daldırma sonrasında deformasyon yok |
| Yönetici Standartları | GB/T 23932-2009, GB 8624-2012, JC/T 2761-2023 | Uygunluk belgeleri mevcut |
Farmasötik GMP atölyeleri ve aşı üretim hatları için:100 mm kalınlığa sahip çift MGO taş yünü paneller genellikle 4 saatlik bir derecelendirmenin gerekli olduğu yangın bölgeleri için belirtilir. Çekirdek malzemenin ve kaplamanın projenin temizlenebilirlik ve dezenfeksiyon uyumluluk gereksinimlerini karşıladığını doğrulayın.
Elektronik ve yarı iletken temiz odalar için:Kendi ağırlığının sorun teşkil ettiği durumlarda alüminyum petek gibi hafif çekirdekler düşünülebilir. Panel düzlüğünün laminer hava akışı tekdüzeliği gereksinimlerini karşıladığını doğrulayın.
Yüksek nemli gıda işleme alanları için:MOS çekirdekleri düşük su emme ve doğal antimikrobiyal özellikler sunar. Sık yıkanan alanlarda paslanmaz çelik kaplamalarla birleştirin.
Yeniden yapılandırılabilecek alanlar için:H profili veya birbirine kenetlenen bağlantılar gibi sökülebilirliği destekleyen bir bağlantı yöntemi seçin. Bu, gelecekteki yenileme maliyetlerini azaltır ve düzen değişiklikleri sırasındaki aksama süresini en aza indirir.
1.Biyofarmasötik GMP atölyeleri, aşı üretim hatları ve biyolojik laboratuvarlar için yüksek yangın güvenliğine sahip temiz oda muhafazaları.
2.Hastane ameliyathaneleri, yoğun bakım servisleri ve farmasötik Ar-Ge laboratuvarları.
3.Elektronik ve yarı iletkenlere yönelik temiz odalar, çip üretim tesisleri ve hassas alet atölyeleri.
4.Gıda işleme temiz odaları, süt ürünleri üretim tesisleri ve merkezi mutfaklar için muhafazalar.
5.Yeni enerji lityum pil üretimi ve fotovoltaik modül üretimi için temiz odalar.
El yapımı paneller, iç çerçeve hizalaması ve bağlantı uyumu üzerinde daha sıkı kontrol sağlar, bu da daha iyi yüzey düzlüğü ve genel sağlamlık sağlar. Genellikle hava sızdırmazlığının ve yük taşıma kapasitesinin kritik olduğu üst düzey temiz odalar için belirtilirler. Makine yapımı paneller daha ekonomik olup standart uygulamalar için yeterli olabilir.
4 saatlik yangın dayanımı için, çift taraflı magnezyum oksit levhalara ve taş yünü dolguya sahip 100 mm kalınlığında bir panel önerilen konfigürasyondur. Bu, 4 saatlik sınıra kadar test edilmiştir. Projenin yangın güvenliği mühendisiyle belirtilen montajın yerel kanun gerekliliklerini karşıladığını doğrulayın.
Evet. Sökülebilir tasarım, tek tek panellerin hasar görmeden çıkarılıp yeniden takılmasına olanak tanır. Bu, özellikle ekipman yerleşimlerinin değiştiği veya gelecekte genişlemenin planlandığı temiz odalarda kullanışlıdır. Bağlantı yönteminin seçimi sökme kolaylığını etkiler.
Her iki çekirdek de neme dayanıklıdır. MOS çekirdekleri %0,8 veya daha az su emme oranına sahiptir ve uzun süreli daldırma sonrasında deforme olmaz. Taş yünü çekirdekleri en az %98'lik bir su geçirmezlik oranına ulaşmak için hidrofobik işleme tabi tutulur. Aşırı ıslak ortamlar için MOS daha iyi bir seçim olabilir; Çoğu temiz oda uygulaması için her iki çekirdek de uygun şekilde kapatıldığında iyi performans gösterir.
Özelleştirme, standart dışı kalınlıkları (30–200 mm), özel genişlikleri, kavisli köşeleri, gömülü kanalları, önceden kesilmiş açıklıkları ve entegre pencereleri içerir. Bu seçenekler, sahadaki ikincil işlemlerin azaltılmasına ve temiz odanın görsel tutarlılığının korunmasına yardımcı olur. Özel siparişler minimum miktarlara ve uzatılmış teslim sürelerine tabidir.
Tianjin SENBO Yapı Malzemeleri Technology Co., Ltd., el yapımı temiz oda panelleri, taş yünü temiz oda panelleri, temiz oda alüminyum aksesuarları, temiz oda kapıları ve diğer metal kaplama ürünlerinin üreticisidir. Üretim üssümüz, otomatik üretim hatları ve dört aşamalı kalite kontrol süreciyle donatılmış, Jinghai Ekonomik Kalkınma Bölgesi, Tianjin, Çin'de bulunmaktadır. Fabrikamız, sertifikalarımız, test yeteneklerimiz ve proje referanslarımız hakkında daha fazla bilgi için lütfen sayfamızı ziyaret edin.Hakkımızdasayfa veyamühendislik ekibimizle iletişime geçin.
