Metal Çatı Panelleri

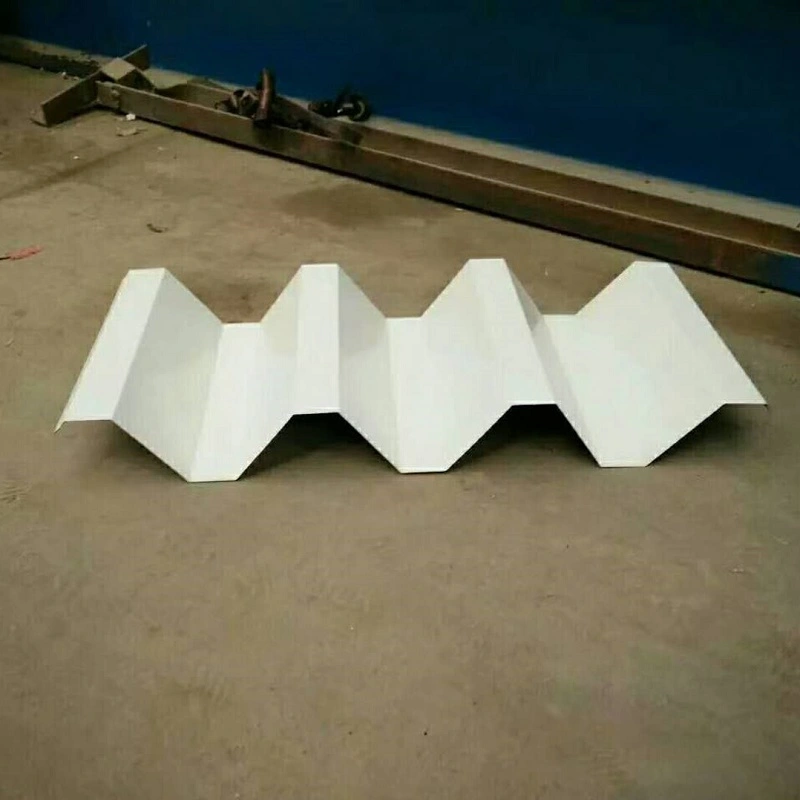

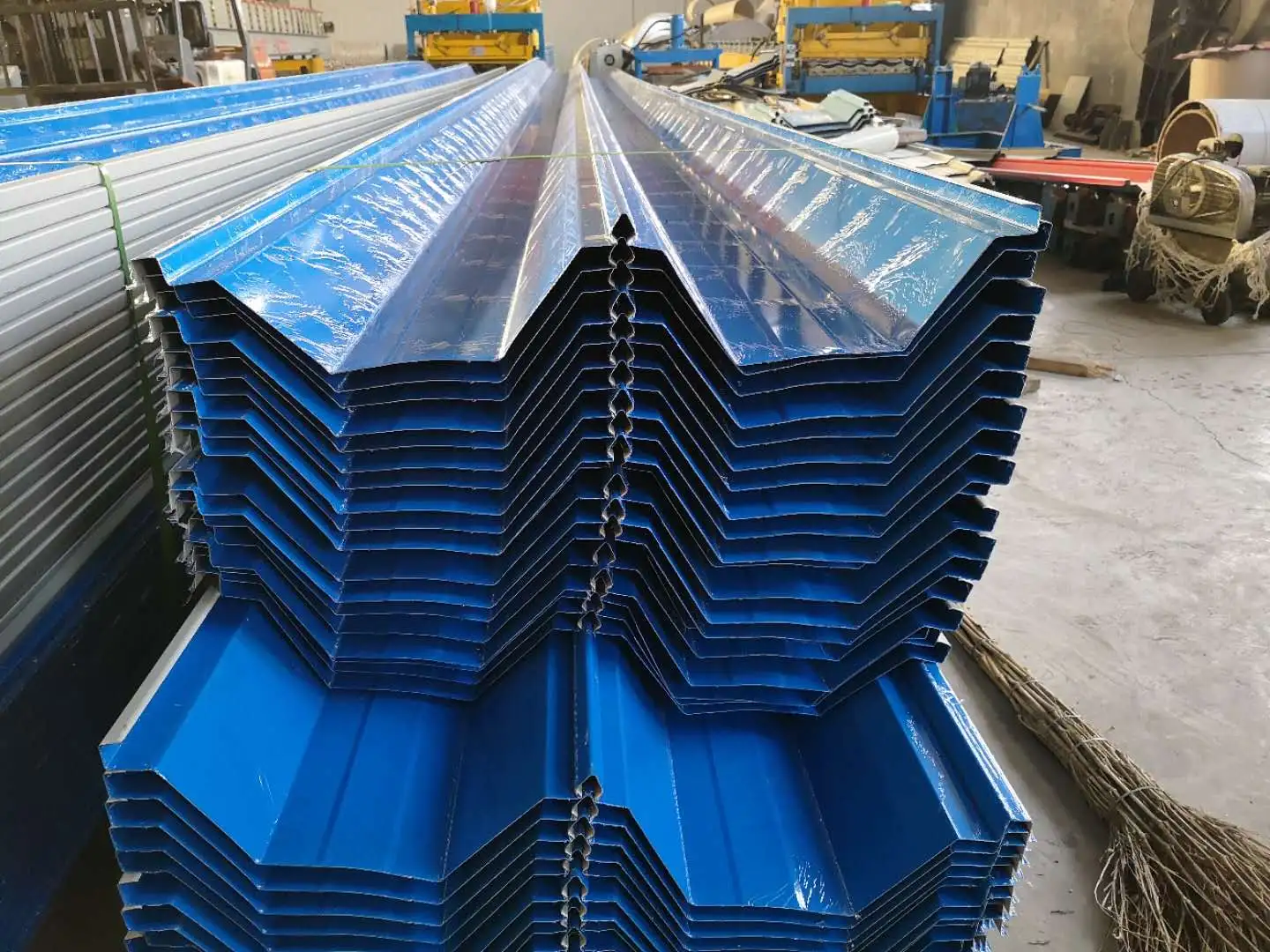

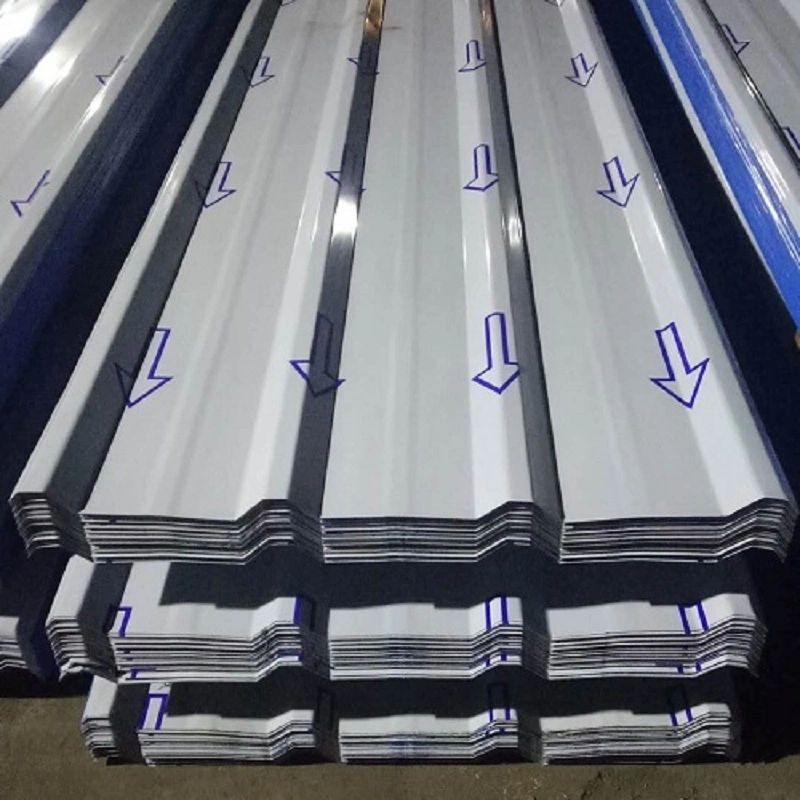

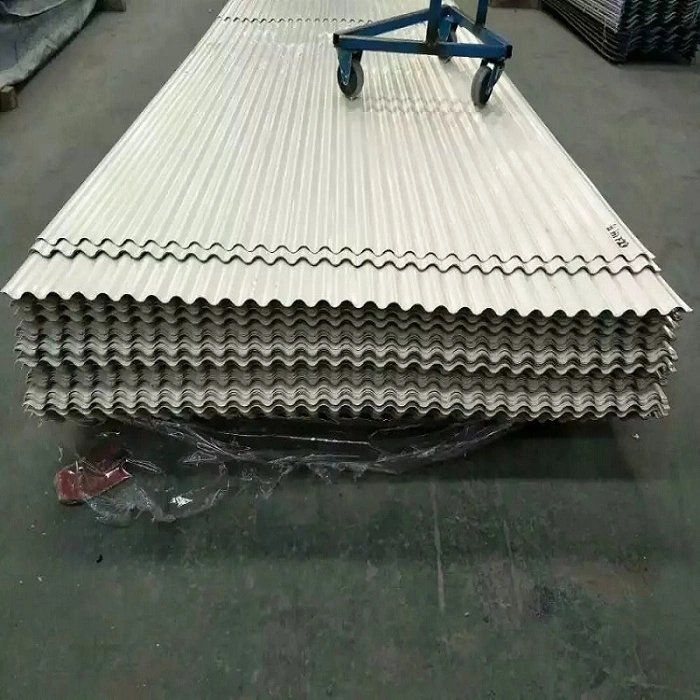

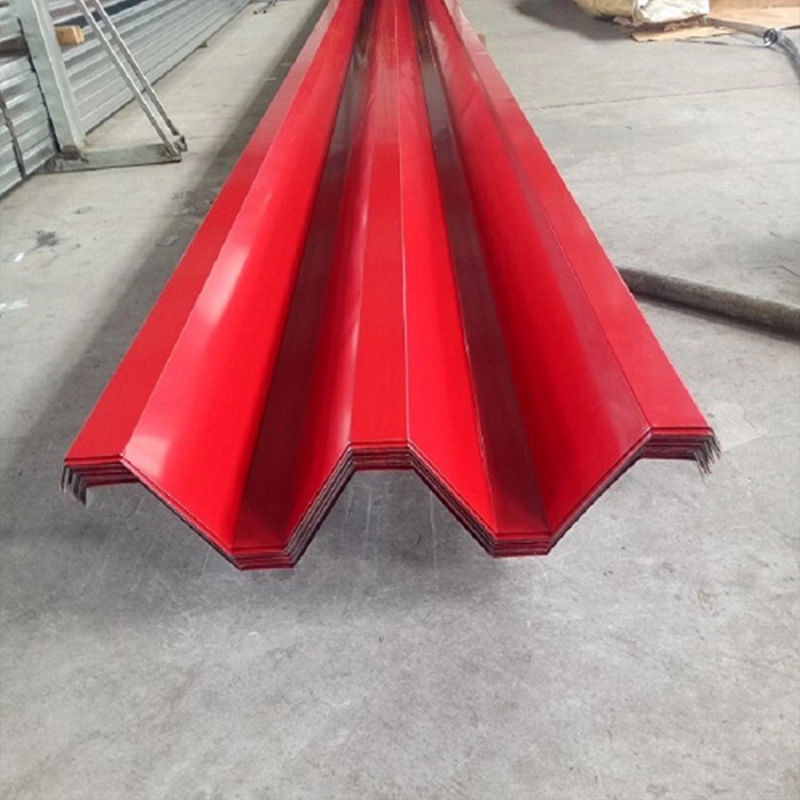

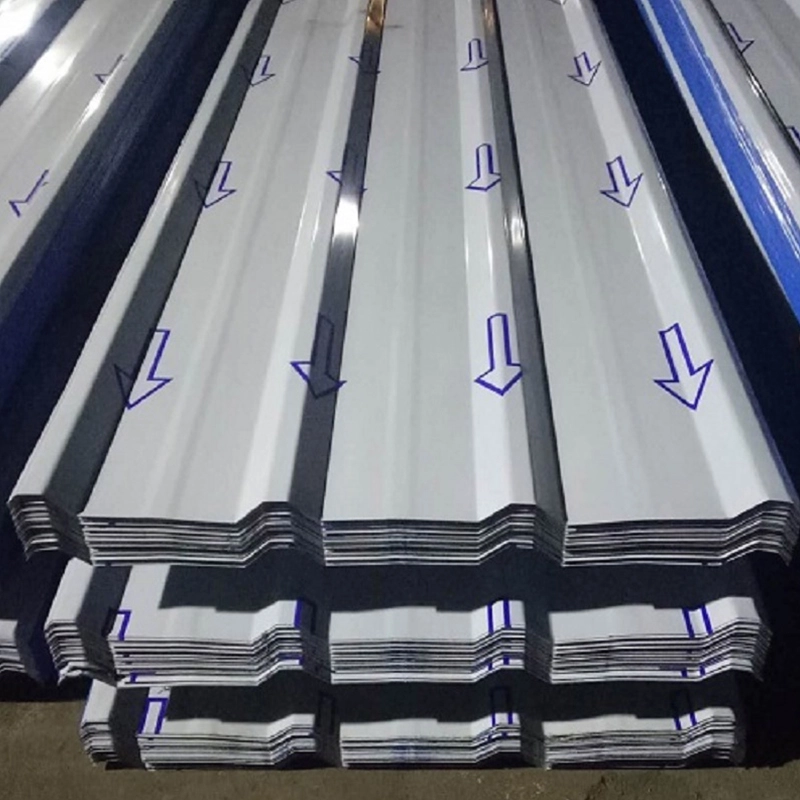

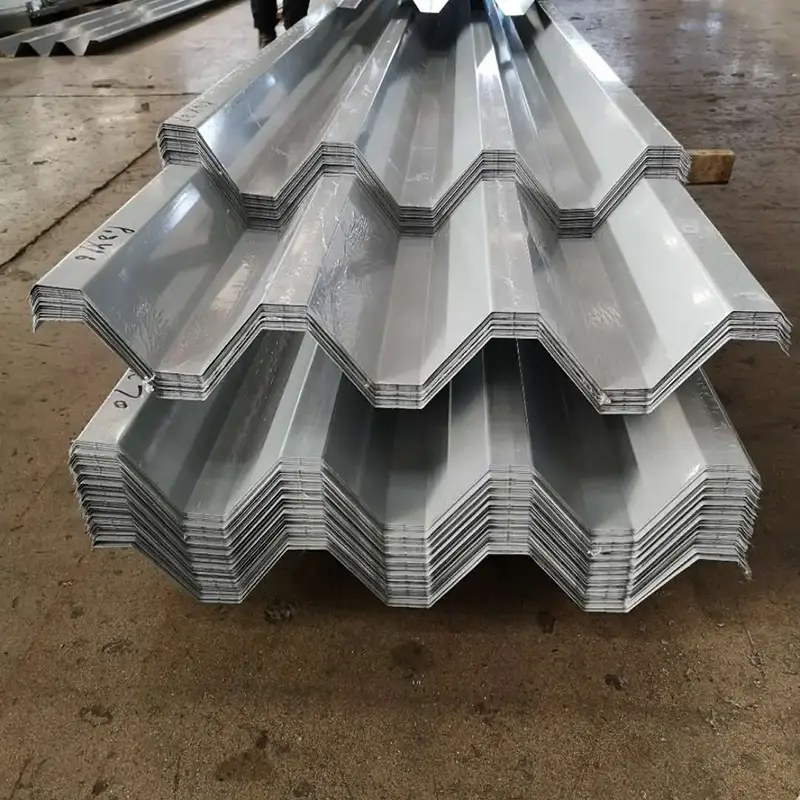

Metal çatı kaplama panelleri, sürekli üretim hatlarında soğuk haddelenmiş metal bobinlerin oluklu kesitler halinde şekillendirildiği profilli çelik saclardır. Çatı kaplama, duvar kaplama ve zemin kaplaması için kullanılırlar. Nervürlü veya oluklu profil, ince sacın kiriş yönü boyunca bükülme sertliğini artırarak, 0,5 mm'den 1,5 mm'ye kadar kalınlıktaki panellerin çatı yüklerini taşımasına olanak tanır. SENBO, metal çatı profilleri için özel haddeleme hatları işletmektedir ve rüzgârın yükselmesinin doğrulanması için şirket içi test kapasitesini sürdürmektedir. Üretim kontrolleri ana metal kalınlığını, akma dayanımını, profil geometrisini ve yüzey kaplama kalitesini kapsar.

Taban Malzemesi Seçenekleri

• Sıcak daldırma galvanizli çelik sac:Genellikle 40 g/m²'den 275 g/m²'ye kadar çift taraflı çinko kaplamalı DX51D+Z kalitesi. Genel endüstriyel binalar için uygundur.
• Al-Zn kaplı çelik sac:Kaplama yaklaşık %55 alüminyum ve %43,5 çinko içerir. Standart galvanizli çeliğe göre 3 ila 5 kat daha fazla korozyon direnci sağlar.
• Renk kaplı çelik sac:Korozyona dayanıklılık ve tasarım esnekliği sunan polyester (PE) veya florokarbon (PVDF) kaplamalarla kaplanmıştır.
• Alüminyum-magnezyum-manganez alaşımlı levha:2,73 g/cm³ yoğunluğa sahip AA3004 kalitesi, çeliğin yaklaşık üçte biri. 50 yılı aşan servis ömrü için tasarlanmıştır.
• Paslanmaz çelik sac:445J2 ferritik paslanmaz çelik, genellikle 0,5 mm kalınlığında. Rüzgar direncinin yüksek olduğu büyük kamu binaları için kullanılır.

Sistem İnşaatı

Metal çatı kaplama sistemleri genellikle çok katmanlı bir kompozit tasarım kullanır. Guangzhou Baiyun Havaalanı Terminal 3 projesinde çatı yapısı aşağıdan yukarıya doğru galvanizli birincil aşıklar, delikli Al-Zn kaplı profilli çelik taban levhası, buhar bariyeri, ses emici taş yünü, galvanizli ikincil aşıklar, ısı yalıtımlı taş yünü, sıcak daldırma galvanizli çelik levha, TPO su yalıtım membranı, paslanmaz çelik sabitleme klipsleri, gürültü azaltıcı köpük, paslanmaz çelik çatı kaplama panelleri ve paslanmaz çelik kapaklardan oluşuyor. Bu montaj yapısal desteği, ısı yalıtımını, su yalıtımını, ses emilimini ve yıldırımdan korunmayı birleştirir.

Kurulum Sistemleri

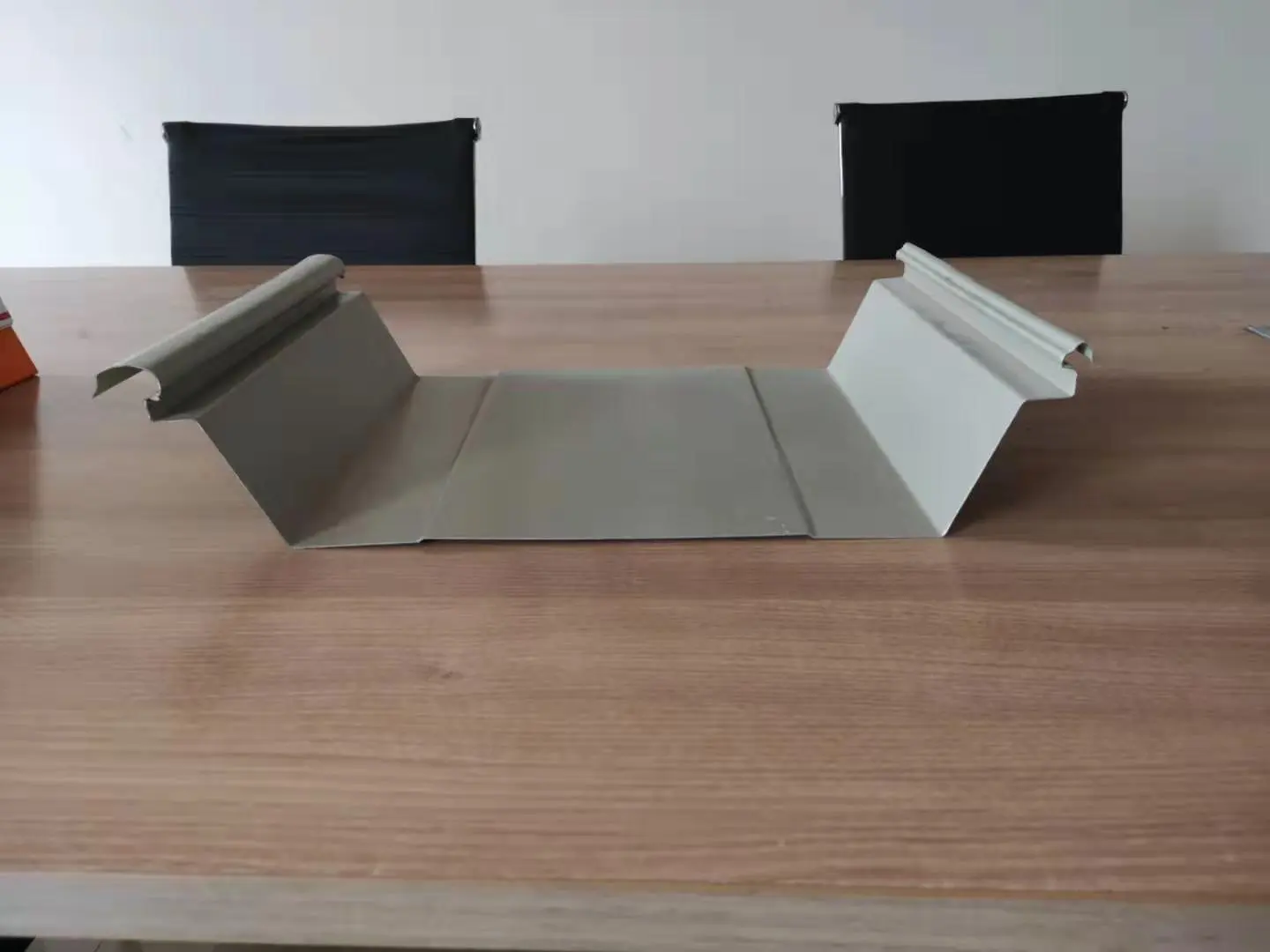

• Ayakta dikiş sistemi:Bitişik panel kenarları özel bir aletle mekanik olarak dikilir. Ortaya çıkan bağlantı, sızdırmazlık malzemelerine ihtiyaç duymadan yapısal ve su geçirmezdir. T şeklindeki sabitleme klipsleri çatı eğimi boyunca termal harekete izin verir.
• Sürekli kaynak sistemi:Paslanmaz çelik paneller tam uzunlukta kaynakla birleştirilir. Dikişsiz kaynaklar yüksek rüzgar ve su direnci sağlar.

Teknik Özellikler

Proje Uygulamalarından Elde Edilen Performans Verileri

1. Rüzgar Kaldırma Kapasitesi

Kıyıdaki kamu binaları, çatı rüzgar direnci konusunda aşırı talepler getirmektedir. Guangzhou Baiyun Havaalanı Terminal 3'te sürekli kaynaklı paslanmaz çelik çatı sistemi, statik rüzgar yükselme testine tabi tutuldu ve Kategori 17 tayfuna eşdeğer 18,2 kPa kapasite kaydetti. Karşılaştırma için, geleneksel alüminyum-magnezyum-manganez dik kenet çatılar tipik olarak Kategori 12 koşullarına dayanıklıdır. Rüzgar emme davranışı üzerine yapılan araştırmalar, birbirine kenetlenen dikiş ve destek braketi bağlantısının en zayıf nokta olduğunu ve hedeflenen takviyeyi gerektirdiğini göstermektedir. Greater Bay Area Kültür ve Spor Merkezi stadyumu da benzer bir kaynaklı yaklaşım kullanıyor ve laboratuvar testlerinde 21 kPa değerine ulaştı.

2. Su Yalıtımı ve Hava Sızdırmazlığı

Çatı su yalıtımı, uygulanan sızdırmazlık malzemelerinden değil, yapısal konfigürasyondan gelir. Dik dikiş panelleri, tam uzunlukta önceden uygulanmış dolgu macunu ve kilitli dikişler kullanır ve yüzeyde çivi delikleri veya sızıntı noktaları bırakmaz. Sürekli kaynaklı paslanmaz çelik yaklaşımı, tam uzunlukta kaynak yoluyla kesintisiz bir yüzey oluşturarak su direncini daha da artırır. Minimum çatı drenaj eğiminin %5 olması tavsiye edilir. Oluk profili doğal bir drenaj kanalı görevi görerek suyu hızlı bir şekilde saçaklara yönlendirir.

3. Termal Hareketi Yönetmek

Sıcaklık değişiklikleri metal panellerin genleşmesine ve büzülmesine neden olur. Dik kenet sistemleri, panellerin çatı eğimi boyunca serbestçe hareket etmesine olanak tanıyan T şeklindeki kayar braketler aracılığıyla bu hareketi emer. Guangzhou Baiyun Havaalanı Terminal 3'te kaynaklı bağlantılar, termal stresi ortadan kaldırmak için enine oluklu profille birlikte çalışıyor. Her iki yöntem de aksi takdirde sınırlı termal hareketten kaynaklanacak hasarı önler.

4. İnşaat Verimliliği

Greater Bay Area Kültür ve Spor Merkezi, su yalıtım membranının altındaki tüm çatı katmanları için modüler bir inşaat stratejisi uyguladı. İşçiler 78.000 m²'lik çatıyı 878 bağımsız modüle böldüler, her modülü zemin seviyesinde birleştirip kaynakladılar ve ardından tamamlanan üniteleri yerlerine kaldırdılar. Bu yaklaşım kurulum verimliliğini %30 artırdı ve malzeme israfını yaklaşık %2'de tuttu.

5. Geometrik Esneklik

Çatı panelleri tek eğrilik, çift eğrilik ve küresel mimari yüzeylere uyacak şekilde düz, kavisli veya yelpaze şeklinde üretilebilmektedir. Anji, Zhejiang'daki "İki Dağ" Geleceğin Bilim ve Teknoloji Şehri'nin Kültür ve Sanat Merkezi'nde, metal çatı on iki dev bambu yaprağı şekli oluşturuyor. İnşaat toleranslarını kabul edilebilir sınırlar içinde tutmak için BIM modelleme ve 3D tarama uygulandı.

Kurulum ve Kullanım Yönergeleri

• Panel yerleştirmeye başlamadan önce aşık hizasını ve düzlüğünü kontrol edin.
• Deformasyonu önlemek için kenar korumalı kaldırma kayışlarına sahip kaldırma panelleri.
• Dik dikiş sistemlerinde son dikişten önce dikişin birleştiğini ve klips hizalamasını doğrulayın.
• Sürekli kaynak yaparken çalışma alanını temiz ve kuru tutun; Nitelikli kaynak prosedürlerini izleyin.
• Bitmiş çatı yüzeylerindeki inşaat trafiğini sınırlayın ve kalıntıları derhal kaldırın.

Sık Sorulan Sorular

Yüksek rüzgarlı kıyı bölgelerine hangi çatı sistemi uygundur?

Sürekli kaynaklı paslanmaz çelik sistem en yüksek rüzgar direncini sunar ve genellikle tayfuna eğilimli bölgeler için belirtilir. Dik dikiş sistemleri, dikiş ve klips detayları rüzgar kaldırma hesaplamalarına göre güçlendirildiğinde geçerli bir seçenek olarak kalır.

Uzun çatı panelleri sıcaklık değişimlerini nasıl karşılıyor?

Dik dikiş sistemleri, eğim boyunca harekete izin veren kayan klipsler kullanır. Kaynaklı sistemler enine oluklar veya genleşme derzleri içerebilir. Uygun yöntem çatı geometrisine ve beklenen sıcaklık aralığına bağlıdır.

Metal bir çatının hangi sürekli bakıma ihtiyacı vardır?

Denetim rutinleri bağlantı elemanının sıkılığını, panelin durumunu, drenaj yolu tıkanıklıklarını ve girişlerdeki sızdırmazlık bütünlüğünü kapsamalıdır. Dik dikiş sistemleri, hiçbir bağlantı elemanı açıkta kalmadığından genellikle daha az bakım gerektirir.

Metal çatı mevcut çatının üzerinden geçebilir mi?

Yapının eklenen yükü taşıyabilmesi ve mevcut yüzeyin uygun olması durumunda, bazen mevcut bir çatının üzerine yeni bir metal çatı kurulabilir. Bir yapı mühendisi herhangi bir karar vermeden önce mevcut koşulları değerlendirmelidir.

Kalite Kontrol ve Dokümantasyon

Tedarikçiler ana metal, kaplama kalınlığı kayıtları ve panel boyut raporları için değirmen test sertifikaları sağlamalıdır. Belirli rüzgar yükü kriterlerine sahip projeler, sağlanan tam sistem konfigürasyonu için rüzgar kaldırma testi verilerini talep etmelidir. Saha teslim kontrolleri, kurulumdan önce malzeme sınıflarını, panel uzunluklarını ve yüzey durumunu doğrulamalıdır.

Seçimde Dikkat Edilecek Hususlar

• Çatı sistemi tipini seçmeden önce binanın konumunu ve tasarım rüzgar hızını kontrol edin.
• Etkili su tahliyesini doğrulamak için çatı eğimini ve drenaj düzenini gözden geçirin.
• Seçilen panel malzemesinin binanın çevresel etkileriyle uyumlu olduğunu doğrulayın.
• Çatı kaplama tedarikçisinin gerekli test verilerini ve kurulum desteğini sağlayabileceğini doğrulayın.
