Gizli Bağlantı Elemanı Renkli Kaplamalı Çelik Panel

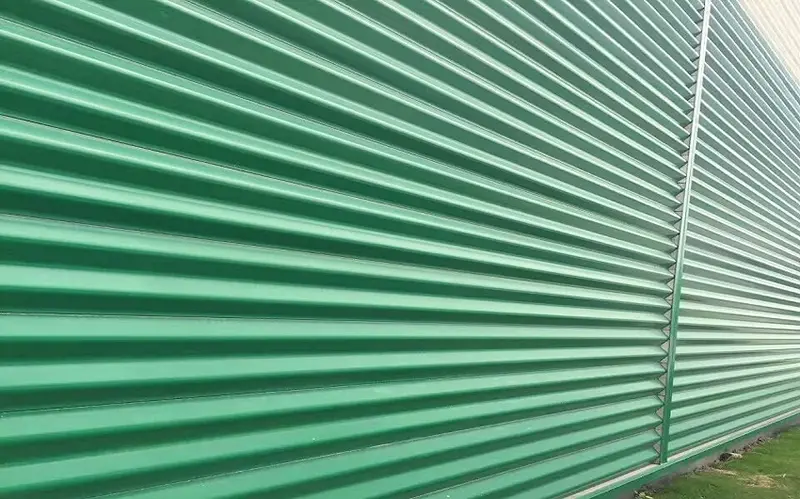

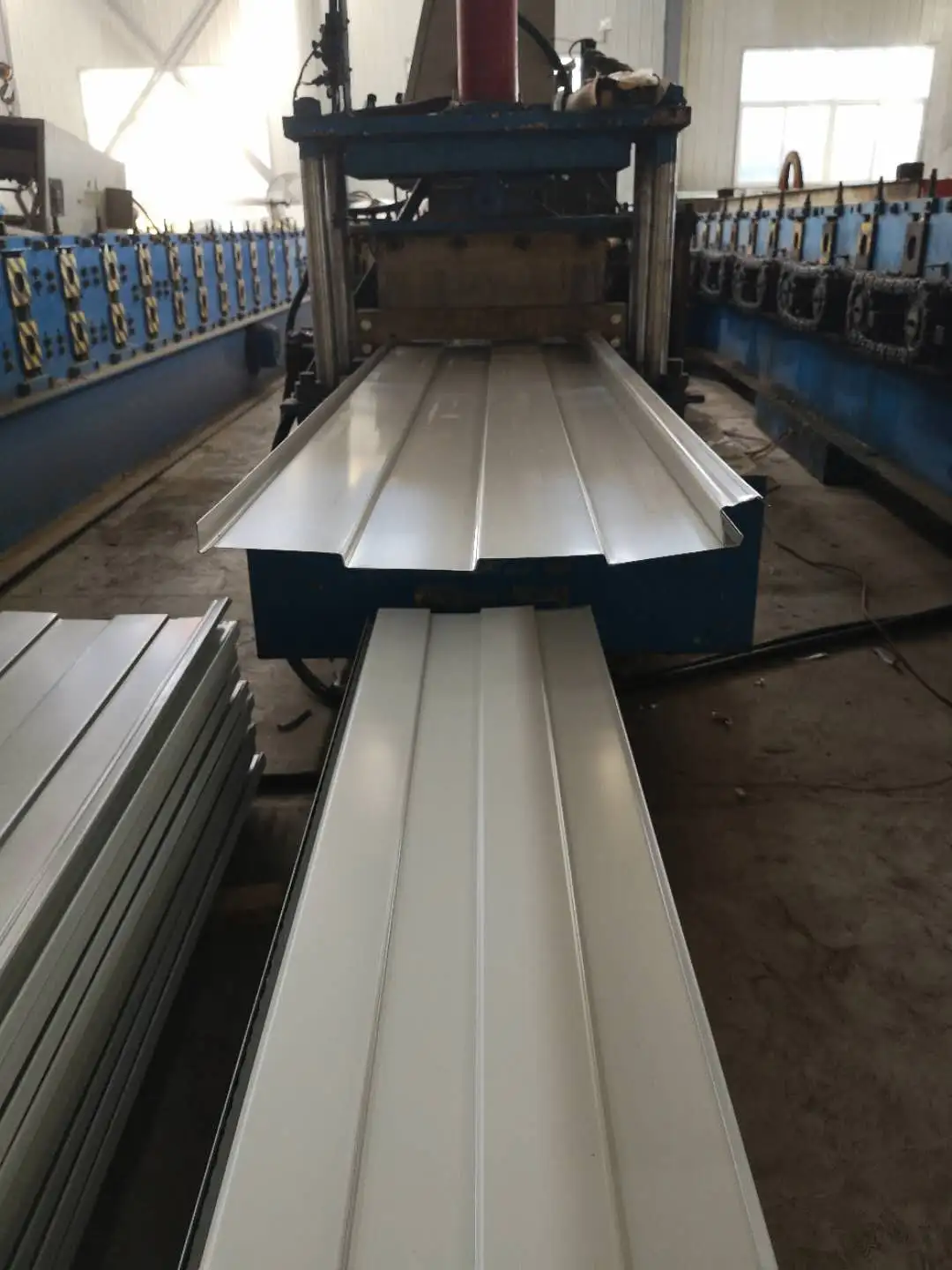

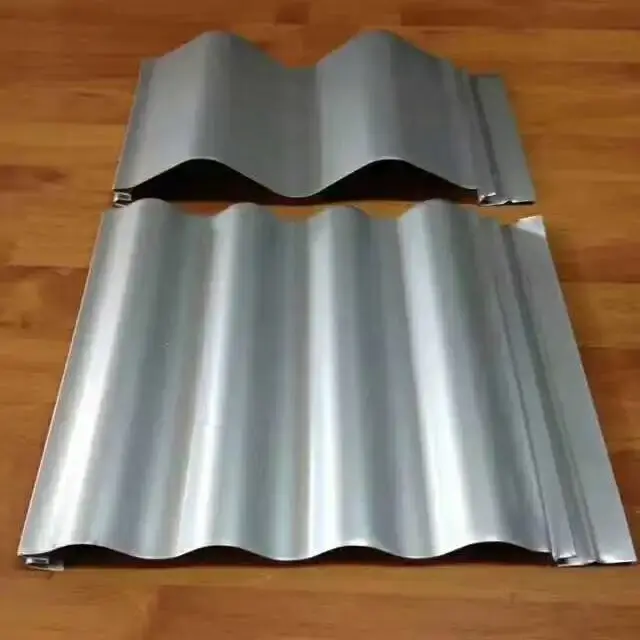

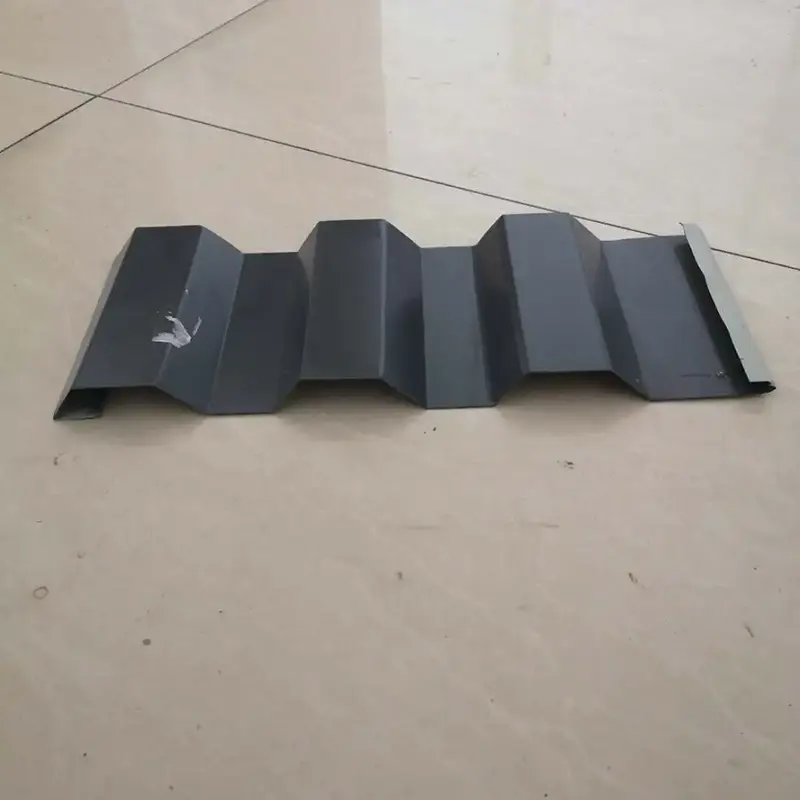

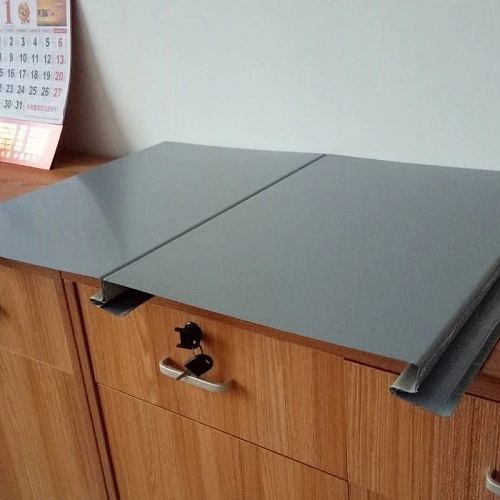

Gizli bağlantı elemanı veya gizli klipsli çatı kaplama panelleri olarak da adlandırılan gizli bağlantı elemanı renkli kaplamalı çelik paneller, renkli kaplamalı çelikten rulo halinde şekillendirilmiş profilli levhalardır. Açıkta kalan vidalar yerine uyumlu galvanizli veya alüminyum alaşımlı braketlerle çatı aşıklarına sabitlenirler. Bağlantı sırası, gizli braketlerin aşıklara sabitlenmesini, panelin dişi kirişinin braketin merkezi kirişine takılmasını ve ardından bitişik paneller arasında sıkı bir bağlantı oluşturmak için dikişin bir dikiş makinesiyle kilitlenmesini içerir. SENBO bu profilleri özel rulo şekillendirme hatlarında üretiyor ve üretim sırasında kaburga yüksekliği, etkin genişlik ve kilitleme derinliği gibi önemli boyutları kontrol ediyor.

Standart renkli kaplamalı çelik çatı kaplamasından temel fark, sabitleme yönteminde yatmaktadır. Geleneksel paneller, panel yüzeyinden geçen, her vida deliğinde sızdırmazlık maddesi gerektiren kendinden kılavuzlu vidalarla sabitlenir. Gizli bağlantı elemanları bunun yerine birbirine kenetlenen braketlere dayanır, bu da yüzeyin herhangi bir girintiden uzak kalması anlamına gelir. Bu yaklaşım su yalıtımını iyileştirir, bağlantı noktalarında uzun vadeli korozyon riskini azaltır ve çatıya daha temiz bir görünüm kazandırır.

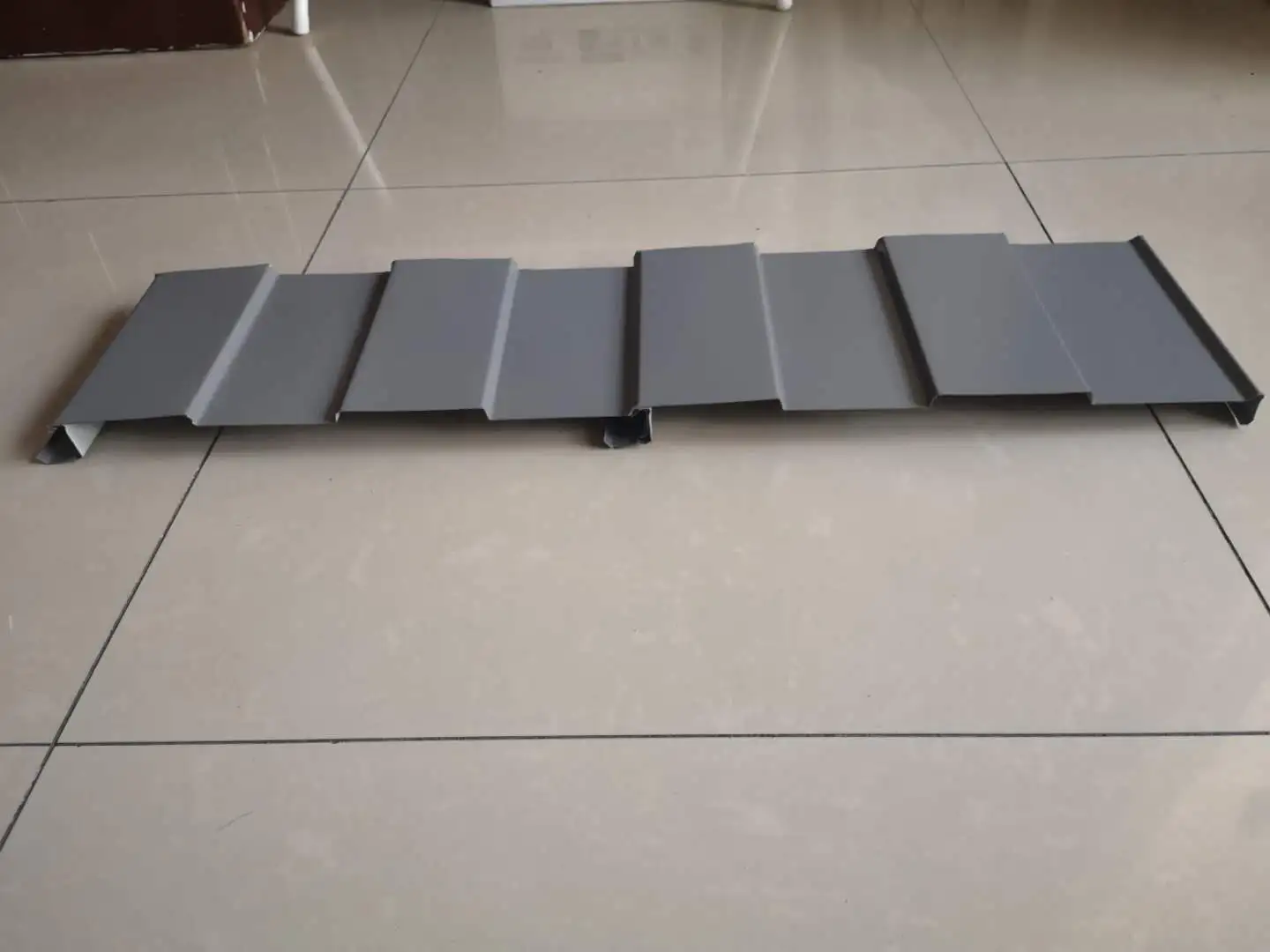

Ortak Profil Türleri

Teknik Özellikler

Performans Doğrulaması

1. Su Yalıtım Davranışı

Gizli bağlantı elemanı renkli kaplamalı çelik panel yüzeyinde bağlantı elemanı delikleri bulunmadığından sistem, açık bağlantı elemanı çatılarında yaygın olarak görülen sızıntı yolunu ortadan kaldırır. Geleneksel sistemlerde vida deliklerindeki dolgu macunu zamanla eskiyip çatlayarak su girişine neden olabilir. 71 mm kanat yüksekliği ve 380 mm kanat aralığına sahip Jiaochi 760 profili, yağmur suyunun vadilerden saçaklara hızla hareket etmesine yardımcı olur. Dikişler bir dikiş makinesiyle kapatıldığında, yan kilit su girişine karşı sürekli bir bariyer sağlar. Yüzey deliklerinin olmaması bağlantı elemanlarında başlayan korozyon potansiyelini de azaltır.

2. Rüzgar Direnci

Panelleri aşıklara tutan braketler, yükselmeye karşı dayanıklı olacak şekilde tasarlanmıştır. Shenzhen Bao'an Uluslararası Havalimanı'ndaki 5 MW'lık renkli çelik çatılı fotovoltaik proje sırasında sahadaki rüzgar basıncı 0,75 kN/m²'ye ulaştı. Gizli klipsler üzerinde yapılan çekme testlerinde, güvenlik gerekliliklerini karşılayan 200 kg'lık bir çekme mukavemeti kaydedildi. YX41-250-750 gizli klipsli panel, akma dayanımı en az 550 MPa ve kilitleme derinliği 5,2 mm'den büyük olan çelik kullanır. Birbirine kenetlenen her bir kiriş, çatının rüzgar ve kar yüklerini karşılama yeteneğini artıran bir sabitleme klipsi ile sabitlenmiştir.

3. Termal Hareket Telafisi

Sabitleme klipsleri, metalin sıcaklık değişimleriyle genleşip büzülmesi sırasında çatı panellerinin eğim boyunca kaymasını sağlar. Bu hareket sırasında paneller klipslere bağlı kalır, böylece çatı ile yapı arasındaki bağlantı sabit kalır. Bu, geniş açıklıklı çatılar için kullanışlı olan, enine bindirmelere gerek kalmadan 100 metrenin ötesinde sürekli panel uzunluklarına olanak tanır.

4. Kurulum Verimliliği

Sistem, sahada birbirine kenetlenen fabrikada prefabrik paneller kullanır. CC-750 gibi bazı gizli klipsli profiller özel bir dikiş makinesi gerektirmez, bu da işçiliği azaltabilir ve kurulum süresini kısaltabilir. Bobin stoğu iş sahasında istenilen uzunlukta kesilebilir, böylece 100 metrenin üzerinde tek paneller mümkün kılınır ve uç bindirme sayısı en aza indirilir. Bu yaklaşım aynı zamanda enine bağlantı noktalarında sızıntı riskini de azaltır.

Tasarım Özellikleri

• Penetrasyonların olmadığı yüzey:Gizli braket bağlantısı, çatı yüzeyindeki vida deliklerini ortadan kaldırır, bu da bağlantı elemanlarında sızıntı ve korozyon olasılığını azaltır.
• Kararlı klip etkileşimi:Kilitleme derinliği 5,2 mm'yi aşar ve çekilme direnci 200 kg'a ulaşır, rüzgarın yükselmesi durumunda güvenilir sabitleme sağlar.
• Termal hareket konaklama:Kayar klipsler, panellerin eğim boyunca genişlemesine ve daralmasına olanak tanıyarak zamanla çatının hasar görmesine neden olabilecek gerilimi azaltır.
• Uzun panel kapasitesi:100 metreye kadar tek uzunluklar enine örtüşmeleri azaltır ve su yönetimini basitleştirir.
• Profil çeşitliliği:YX51-380-760 ve YX50-410-820 gibi seçenekler farklı açıklık ve yük gereksinimlerini karşılar.

Tipik Uygulamalar

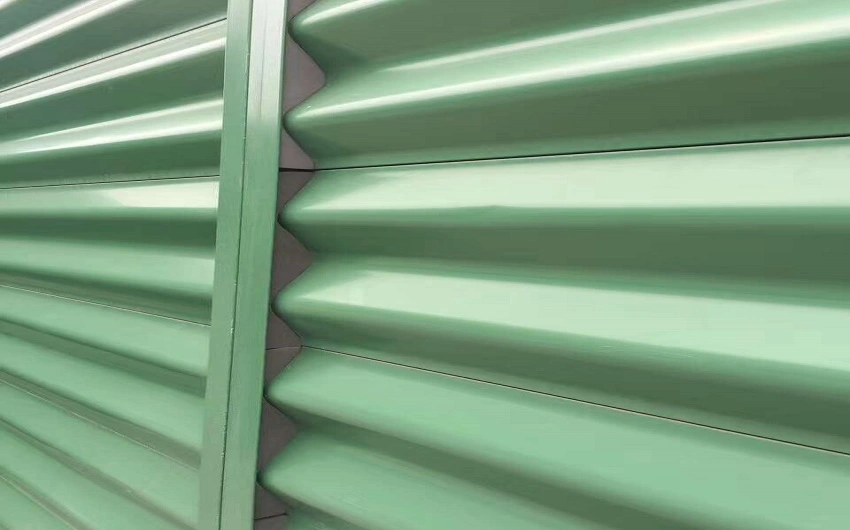

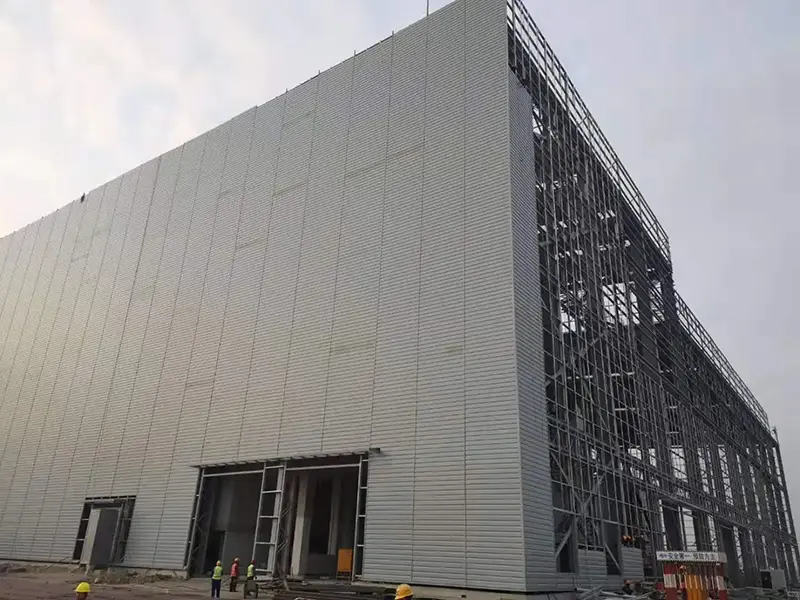

• Geniş açıklıklı çelik yapılı endüstriyel binalar için çatı sistemleri.
• Havaalanı terminalleri, spor salonları ve sergi merkezleri gibi kamu tesisleri.
• Enerji santralleri ve petrokimya tesisleri de dahil olmak üzere sıkı su yalıtımı gerektiren endüstriyel binalar.
• Çatı güvenilirliğinin öncelikli olduğu lojistik merkezleri ve depolar.
• Mevcut bir çatı sisteminin değiştirilmesini gerektiren yenileme projeleri.

Yerinde Öneriler

• Panel kurulumuna başlamadan önce aşık aralığını ve hizalamasını onaylayın.
• Dişlerin ezilmesini veya kaplamanın çizilmesini önlemek için yumuşak askılı kaldırma ekipmanı kullanın.
• Klipsleri ve birleştirme panellerini takmak için üreticinin sırasını izleyin.
• Dikişten sonra dikişin sıkılığını kontrol edin ve bir sonraki panele geçmeden önce klipsin kavramasını kontrol edin.
• Uzun paneller için kurulum sırasını, termal hareketin sabit noktalarda kısıtlanmayacağı şekilde planlayın.

Sık Sorulan Sorular

Gizli bağlantı elemanları, dikişlerde sızdırmazlık maddesi olmadan yağmur suyunu nasıl idare eder?

Yan kilit, bir dikiş makinesiyle mekanik olarak oluşturulur. Ortaya çıkan bağlantı normal koşullar altında su girişine direnecek kadar sıkıdır. Uygun çatı eğimi ve drenaj tasarımı aynı zamanda suyun dikişlerden hızla uzaklaştırılmasına da yardımcı olur.

Kavisli çatılarda gizli bağlantı elemanları kullanılabilir mi?

Çoğu gizli bağlantı elemanı profili düz veya çok büyük yarıçaplı çatılar için tasarlanmıştır. Minimum eğrilik yarıçapı panel profiline ve malzeme kalınlığına bağlıdır. Kavisli uygulamalar için sipariş vermeden önce üreticiye danışın.

Açık bağlantı elemanları olmayan bir panelin faydası nedir?

Açıkta kalan bağlantı elemanları, her vida deliğinde sızdırmazlık maddesi gerektirir. Zamanla dolgu macunu bozulabilir ve sızıntı yolları oluşturabilir. Gizli bağlantı elemanları bu bakım noktasını ortadan kaldırır ve vida delikleri çevresinde su girişi ve korozyon riskini azaltır.

Belirli bir proje için rüzgarın yükselme direnci nasıl doğrulanır?

Klipsler üzerindeki çekme testleri sahada veya laboratuvarda gerçekleştirilebilir. Ölçülen değer, bina konumu için tasarım rüzgar kaldırma yüküyle karşılaştırılmalıdır. Tedarikçiler test verileri sağlayabilir veya projeye özel doğrulama konusunda yardımcı olabilir.

Muayene ve Dokümantasyon

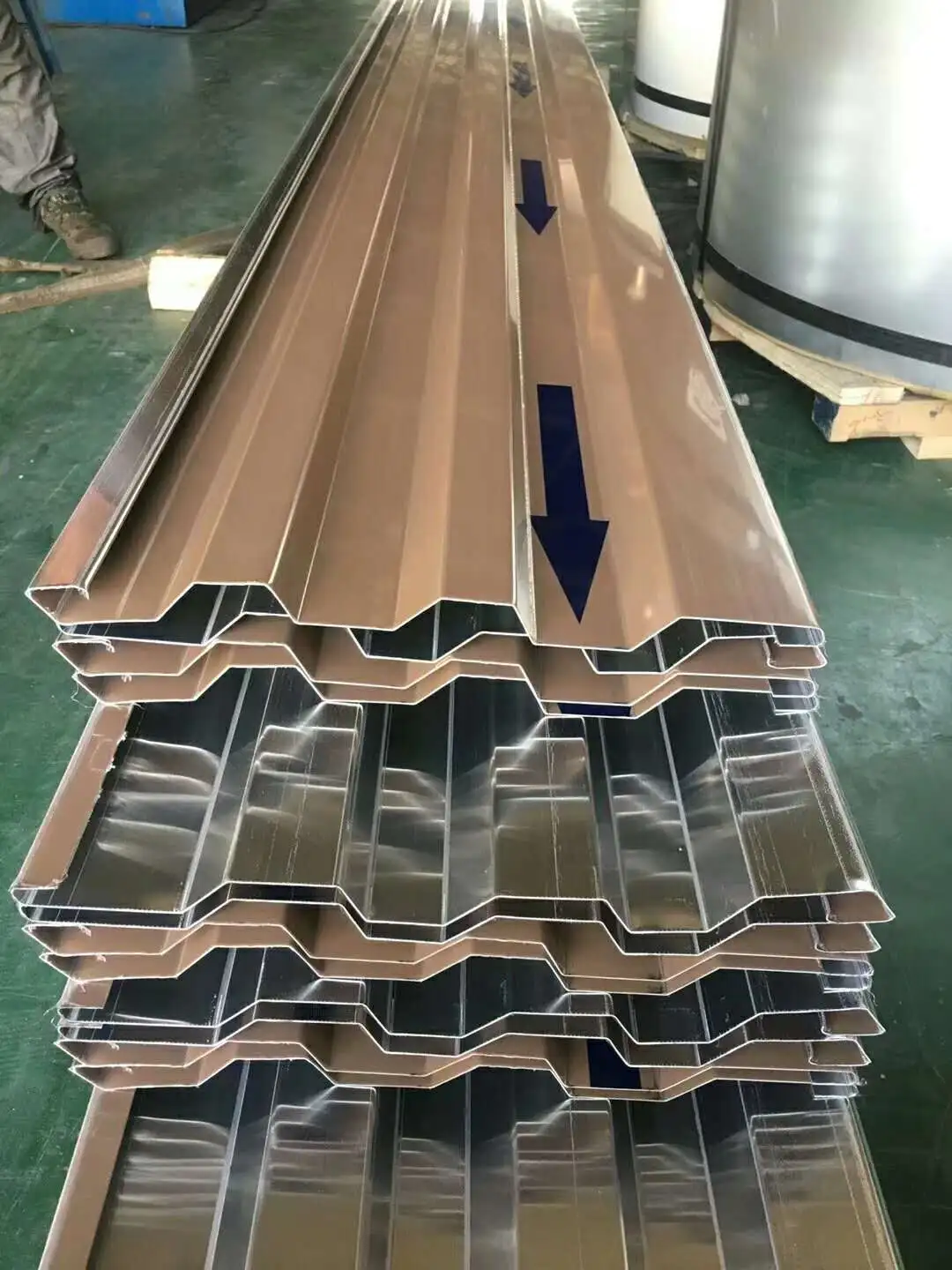

Sevkiyattan önce paneller profil geometrisi, kilitleme derinliği, yüzey kaplama durumu ve boyutsal doğruluk açısından kontrol edilir. Gerektiğinde klips çekme mukavemeti raporlarıyla birlikte temel çeliğe ilişkin hadde sertifikaları da mevcut olmalıdır. Kurulum sırasında dikiş bağlantısı ve klips hizalaması üzerinde yapılan nokta kontrolleri tutarlı kalitenin sağlanmasına yardımcı olur.

Sipariş Vermeden Önce Değerlendirilmesi Gereken Faktörler

• Tasarım rüzgar yükünü belirleyin ve seçilen profil ile klips sisteminin gereksinimi karşılayıp karşılamadığını kontrol edin.
• Çatı eğiminin seçilen panel profili ve drenaj düzeni için yeterli olduğunu doğrulayın.
• Uzun sürekli paneller planlanıyorsa yapının saçak ve sırttaki termal hareketi karşılayabildiğini doğrulayın.
• Yenileme projeleri için, uyumluluğu doğrulamak amacıyla mevcut aşık durumunu ve aralıklarını inceleyin.
