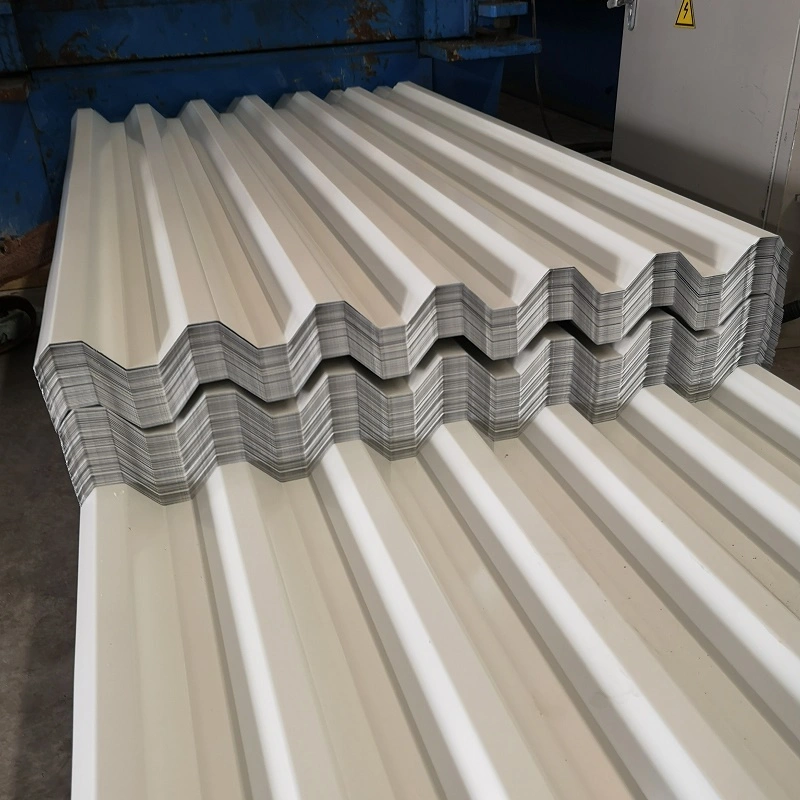

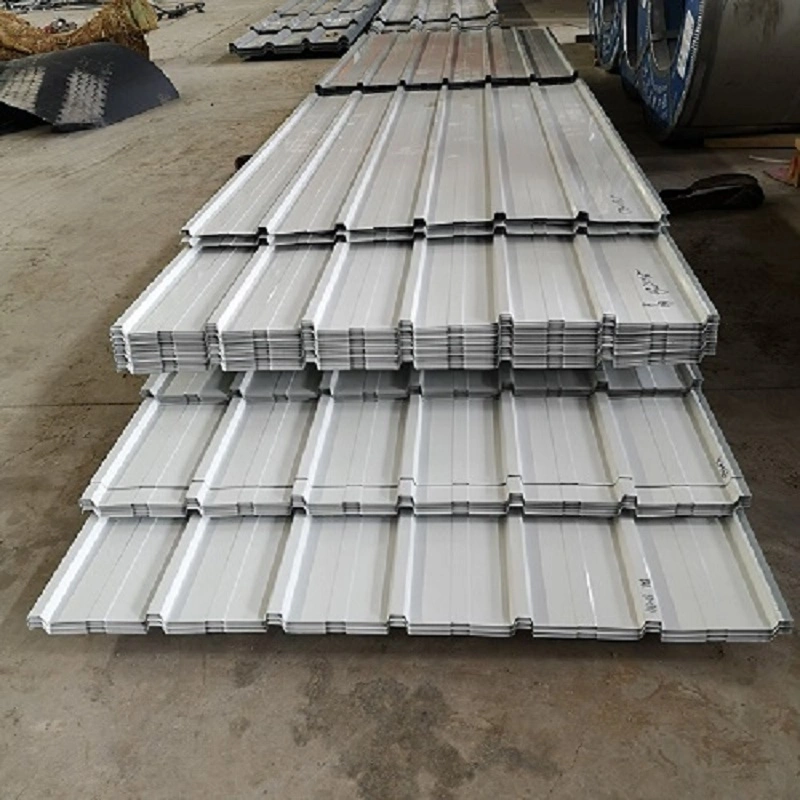

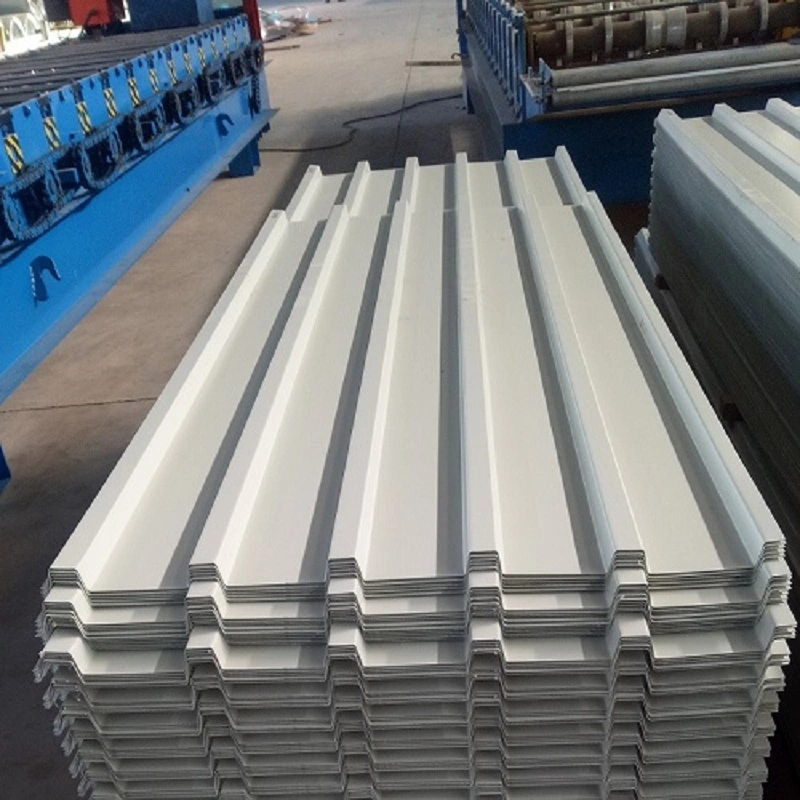

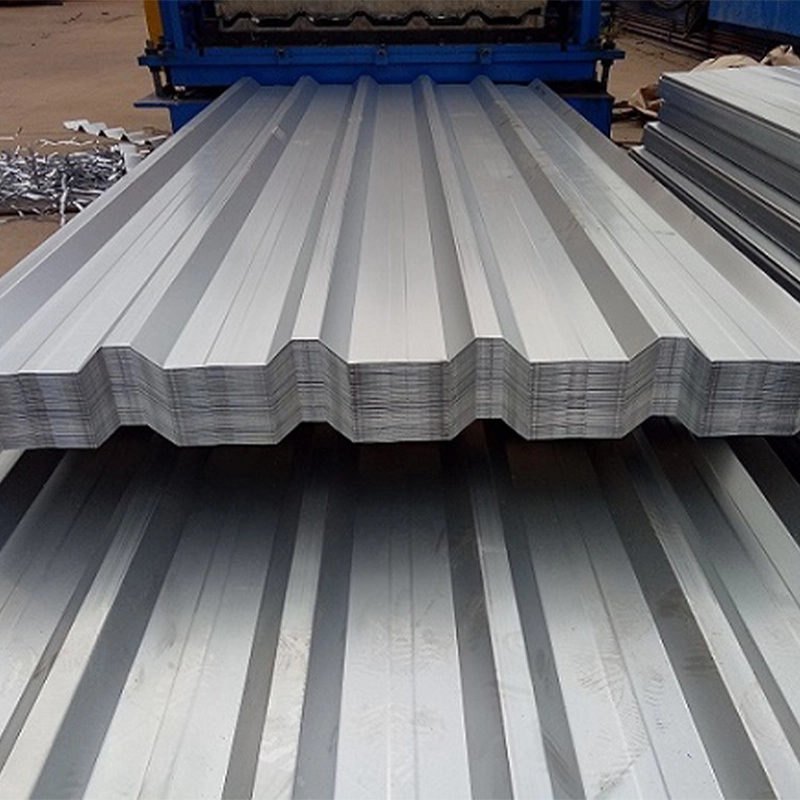

Renk Kaplı Oluklu Çelik Sac

Renkli kaplamalı oluklu çelik sac, önceden boyanmış bir çelik bobinin oluklu bir profil halinde şekillendirilmesiyle üretilir. Taban bobini, DX51D, Q195 veya SGCC gibi kalitelere sahip soğuk haddelenmiş veya sıcak daldırma galvanizli çeliktir. Boyamadan önce yüzey yağdan arındırma, fosfatlama ve kromatlama işlemlerine tabi tutulur. Bobin daha sonra, üst taraf kuru film kalınlığı 15 μm ila 25 μm ve arka taraf kalınlığı 5 μm ila 10 μm olan, tipik olarak polyester veya PVDF olmak üzere rulo kaplı bir yüzey alır. SENBO bu levhaları rulo kalınlığını, kaplama ağırlığını ve yüzey durumunu kontrol ettikten sonra sağlar ve rulo şekillendirme süreci, profil geometrisinin periyodik olarak doğrulanmasını içerir.

Renkli Kaplamalı Oluklu Çelik Levha, paralel kaburgalar ve vadilerden oluşan bir kesit halinde soğuk şekillendirilmiştir. Bu şekil, malzeme kalınlığını 0,2 mm ile 1,2 mm arasında tutarken, yüksek boylamasına bükülme sertliği ve etkili su drenajı sağlar. Yaygın profiller arasında YX10-130-910, YX15-225-900, YX25-205-820, YX35-125-750 ve YX51-250-750 bulunur. Etkili kapsama genişlikleri 300 mm ila 1.150 mm arasındadır. Sac uzunluğu siparişe göre kesilir. Ürün, malzeme bileşimi, mekanik özellikler, kaplama ve boyut toleranslarına ilişkin gereklilikleri belirleyen GB/T 12755-2008'e uygundur.

Temel Özellikler

Ürün Özellikleri

• Yeterli sertlikte hafiflik:Oluklu profil, malzeme kalınlığını artırmadan bükülme sertliğini arttırır, bu da yapısal yüklerin azaltılmasına yardımcı olur.
• Etkili drenaj:Paralel kaburga ve vadi deseni yağmur suyunu hızlı bir şekilde saçaklara doğru hareket ettirir ve enine örtüşmelerin sayısını azaltır.
• Korozyon koruması:Galvanizli veya Al-Zn metalik katman artı organik son kat, atmosferik korozyona karşı iki bariyer sağlar.
• Renk ve boyut esnekliği:RAL renkleri mevcuttur ve sac uzunluğu, kalınlığı ve profili proje çizimlerine uyacak şekilde ayarlanabilir.
• Hızlı kurulum:Fabrikada prefabrik levhalar doğrudan aşıkların üzerine monte edilir, bu da yerinde dökme veya duvar sistemleriyle karşılaştırıldığında şantiye çalışmalarını kısaltır.

Saha Uygulama Örnekleri

1. Endüstriyel Binalar İçin Çatı ve Duvar Muhafazaları

Bu Renk Kaplamalı Oluklu Çelik Levhalar, endüstriyel tesislerde ve depolarda çatı ve duvarlarda sıklıkla kullanılır. 760 tipi profil çatı kaplama için yaygındır çünkü geometrisi iyi drenajı destekler ve yan bindirme sayısını sınırlar. Güneydoğu Bakır Endüstrisindeki 48.000 m²'lik bir sahil projesinde, dağıtılmış fotovoltaik sisteme sahip renkli çelik çatı kullanıldı. Çatı, bölgenin yağışlı koşullarında kabul edilebilir bir performans sergileyerek malzemenin büyük fabrika kaplamalarına uygunluğunu ortaya koydu.

2. Modüler Binalar ve Geçici Yapılar

Oluklu renkli kaplamalı levhalar, hafif olmaları, kesilmesi kolay ve kurulumu hızlı olduğundan modüler ve geçici yapılara çok uygundur. Şangay Nanhe Şube Hattı Parkı projesi, renkli kaplamalı oluklu çatı kaplama ve modüler yöntemlerle 45 günde inşa edilen bir istasyonu içeriyordu. Benzer uygulamalar arasında prefabrik kabinler, geçici ofisler, şantiye panoları ve kanopiler yer alır.

3. Özel Muhafazalar

Profil ayrıca gemi kabini iç mekanları gibi belirli özel ortamlarda da kullanılır. Bu durumda oluk, panelin arkasında gereken hafif çelik çerçeve miktarını azaltırken yüzey düzlüğü ve görsel yapı sağlar.

Saha Kullanımı ve Kurulum Notları

• Çarşafları kuru tutun ve düz destekler üzerinde saklayın. Açık havada depolama gerekiyorsa nefes alabilen bir örtü kullanın ve yığını yükseltin.
• Olukların hasar görmesini veya boyanın çizilmesini önlemek için demetleri geniş askılarla tutun.
• Kesmek için makas veya kesici kullanın. Isı üreten ve kesici kenardaki kaplamaya zarar verebilecek aşındırıcı disklerden kaçının.
• Galvanik korozyonu en aza indirmek için levha kaplamayla uyumlu bağlantı elemanları ve pulları belirtin.
• Yan turlar ve uç turlar için üreticinin tur ayrıntılarını takip edin. Çatı eğimi ve rüzgar bölgesi için belirtilen yerlere sızdırmazlık maddesi uygulayın.
• Sayfaları yerleştirmeden önce aşık hizasını kontrol edin. Yanlış hizalama, gözle görülür dalgalanmalara neden olabilir ve kaburgaların gerilmesine neden olabilir.

Kalite Kontrol ve Dokümantasyon

Fabrika sertifikaları ana metal kalitesini, galvaniz kaplama ağırlığını ve boya filmi kalınlığını doğrulamalıdır. Üretim sırasında kaburga yüksekliği, hatve, efektif genişlik gibi profil boyutları düzenli aralıklarla kontrol edilir. Sevkiyattan önce levhalar kaplama kusurları, yüzey çizikleri ve boyutsal doğruluk açısından incelenir. Büyük projeler için, gerekirse üçüncü taraf tuz spreyi veya hızlandırılmış hava koşullarına dayanıklılık testleri için numuneler gönderilebilir.

Seçimde Dikkat Edilecek Hususlar

• Galvaniz kaplama ağırlığını ve boya tipini seçmeden önce sahanın atmosferik korozyon kategorisini belirleyin.
• Doğru sac kalınlığını ve profilini seçmek için tasarım rüzgar yükünü ve aşık aralığını onaylayın.
• Göllenmeyi önlemek ve suyun saçaklara akmasını sağlamak için çatı eğimini ve drenaj düzenini gözden geçirin.
• Uzun sürekli levhalar için taşıma rotasını ve saha erişimini planlayın. Taşımanın sınırlı olduğu durumlarda yerinde rulo şekillendirme bir seçenek olabilir.
• Bina yüksek yangın riski taşıyan bir bölgedeyse, metal levhanın kendisinin yanıcı olmadığını ancak yalıtım dahil genel çatı tertibatının ayrı olarak değerlendirilmesi gerektiğini unutmayın.

Sıkça Sorulan Sorular

PE ve PVDF kaplamalar arasında nasıl seçim yapabilirim?

PE, ılıman ortamlardaki genel endüstriyel binalar için standart, ekonomik bir kaplamadır. PVDF, daha iyi renk tutma özelliği ve UV ile tuz spreyine karşı direnç sağlar; bu da onu kıyı veya yüksek derecede aşındırıcı konumlar için tercih edilir kılar. Seçim projenin beklenen hizmet ömrüne ve çevresel maruziyete uygun olmalıdır.

Oluklu renkli kaplamalı levhalar için minimum çatı eğimi nedir?

Vidayla sabitlenmiş alıştırılmış sistemler için genellikle %5'lik bir eğim önerilir. Daha düşük eğimler ek sızdırmazlık ve drenaj tasarımı gerektirir ve kabul edilebilir minimum değer, yerel yağış yoğunluğuna dayalı olarak proje mühendisi tarafından onaylanmalıdır.

Bu levhalar kavisli çatılara monte edilebilir mi?

Bazı profiller rulo şekillendirme veya pres frenleme yoluyla geniş bir yarıçapa kavislendirilebilir. Minimum yarıçap sac kalınlığına, kaburga geometrisine ve kaplama esnekliğine bağlıdır. Tedarikçi, sipariş verilmeden önce şekillendirme limitini onaylamalıdır.

Geniş bir çatıda renk tutarlılığı nasıl korunur?

Aynı yüzeye yönelik tüm levhalar mümkün olduğunca aynı rulo partisinden sipariş edilmelidir. Birden fazla parti kaçınılmazsa, renk okuması talep edin ve ΔE ≤ 1,5 gibi bir tolerans üzerinde anlaşın. Uygun depolama ve kurulum sırası da gözle görülür farklılıkların önlenmesine yardımcı olur.
