Oluklu metal panel olarak da adlandırılan Metal Profilli Levha, ince çelik veya alüminyum alaşımlı bobinin ortam sıcaklığında oluklu bir kesite haddelenmesiyle üretilir. Temel malzeme proje ortamına ve yük gereksinimlerine göre seçilir. SENBO, çok silindirli sürekli şekillendirme hatlarını işletiyor ve üretim sırasında kaburga yüksekliği, sac genişliği ve profil geometrisi üzerinde boyutsal kontroller gerçekleştiriyor. Şirket ayrıca ana metal kalınlığı ve kaplama ağırlığına ilişkin gelen denetim kayıtlarını da tutuyor.

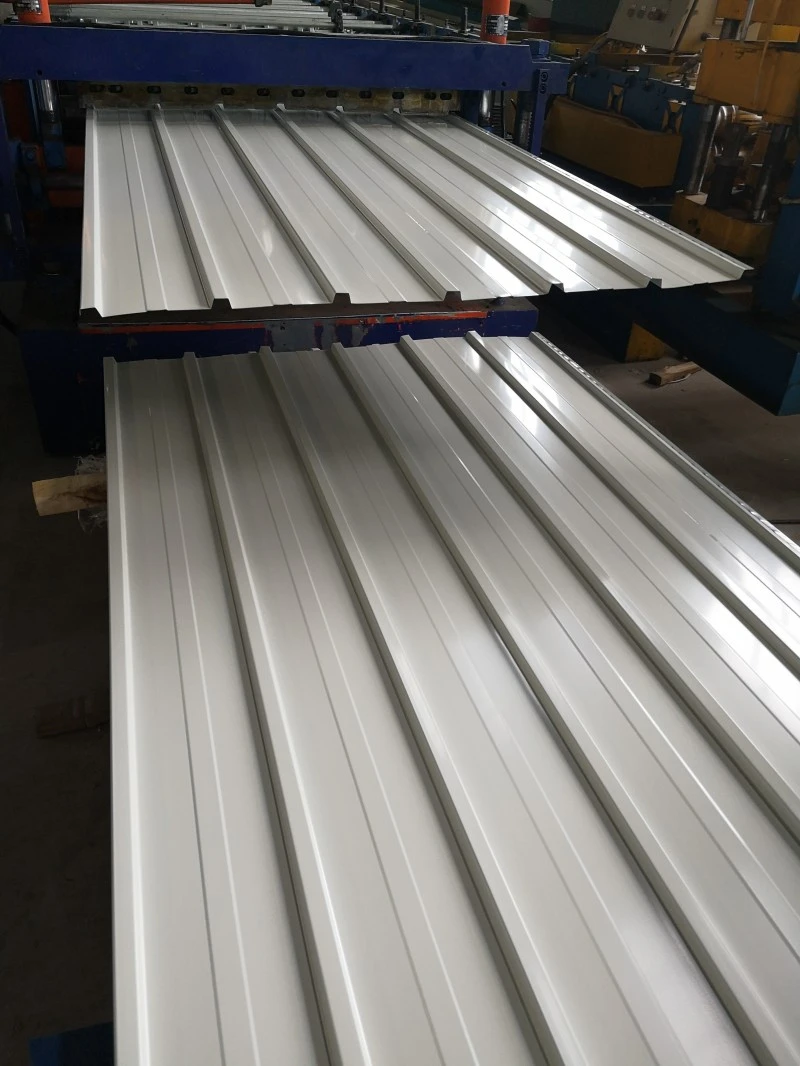

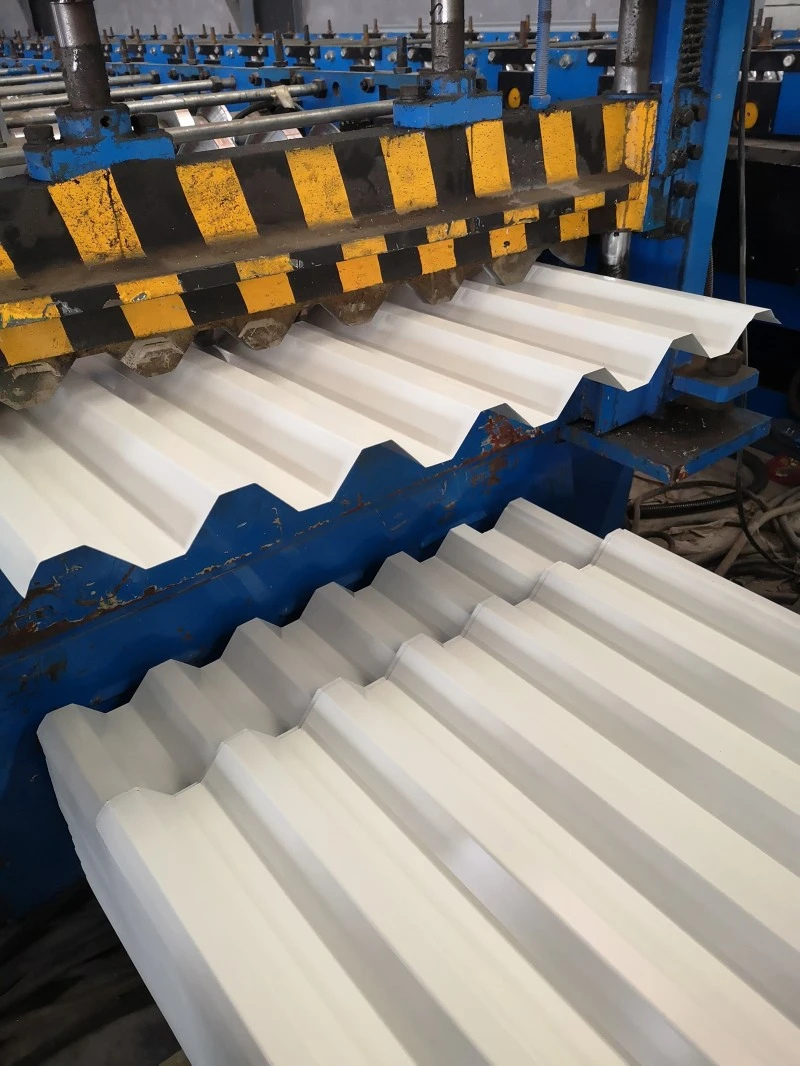

Metal Profil Saclar sürekli rulo şekillendirme hatlarında şekillendirilmekte ve birkaç metreden onlarca metreye kadar uzunluklarda üretilebilmektedir. Fabrika prefabrikasyonu yüksek boyutsal doğruluk sağlar ancak taşıma uzunluğu nedeniyle sınırlıdır. Yerinde şekillendirme, sac uzunluğunun projeye uygun olmasını sağlar, uç bindirmeleri azaltır ve malzeme ve işçilikten tasarruf sağlar. Ürünler kesite göre V şekilli, U şekilli, W şekilli, nervürlü, sertleştirilmiş ve kırlangıç kuyruğu yivli tiplere göre sınıflandırılır. Uygulamaya göre çatı panelleri, duvar panelleri, kompozit zemin kaplaması ve kemerli yapısal panelleri içerir.
| Öğe | Parametre / Şartname | Notlar |
|---|---|---|
| Ortak Sac Kalınlığı | Çatı ve duvar: 0,4–1,6 mm; zemin güvertesi ve silo: 2–3 mm veya daha fazla | Yük taşıyan kullanımlar için daha kalın malzeme |
| Kaburga Yüksekliği Aralığı | 10–200 mm | Yükseklik-kalınlık oranı tercihen 200'ün altında |
| Temel Malzeme Çeşitleri | Sıcak daldırma galvanizli / Al-Zn kaplamalı / Renkli kaplamalı / Alüminyum alaşımı | Ortama göre seçildi |
| Galvanizli Çelik Sınıfı | Z275, Z450 | Toplam çift taraflı kaplama kütlesi 275 g/m² veya 450 g/m² |
| Al-Zn Kaplamalı Çelik Kalitesi | AZ150 | Kaplama bileşimi: %55 Al, %43,5 Zn, %1,5 Si |
| Çatı Kaplamasında Çelik Kullanımı | Yaklaşık. Yalıtımsız 5–11 kg/m² | Hafif zarf |
| Ekonomik Açıklık | Yaklaşık. 3,5 m | Profile ve yüke göre değişiklik gösterebilir |
| Geçerli Standart | GB/T 12755-2008 | Bina için profilli çelik saclar |
Profilli metal levhalar, düşük öz ağırlıkları ve yeterli mukavemetleri nedeniyle endüstriyel tesislerde ve depolarda çatı ve duvar muhafazaları için yaygın olarak kullanılır. Isı yalıtımı olmayan projelerde çelik tüketimi yaklaşık 5 kg/m² ile 11 kg/m² arasındadır. Haziran 2020 ile Haziran 2023 arasında kurulan Pingliang Spor Parkı kompleksindeki metal çatı kaplamasında, çatı taban katmanı olarak 0,6 mm kalınlığında Al-Zn kaplı profilli çelik saclar kullanıldı. Proje, 2024 Bina Su Yalıtımı Endüstrisi Bilim ve Teknoloji Ödülleri'nde, büyük bir kamu tesisinde kabul edilebilir şekilde gerçekleştirilen malzemeyi gösteren Mühendislik Teknolojisi Gümüş Ödülü'nü aldı.
Profilli çelik kaplama, betonla birleştirildiğinde hem kalıcı kalıp hem de çekme takviyesi görevi görür. Bu yaklaşım, geleneksel ahşap kalıp ve geçici destek ihtiyacını ortadan kaldırır. Çelik ve beton arasındaki bağı geliştirmek için kesme saplamaları levhaya önceden kaynaklanabilir veya levha, çift yönlü takviye kaburgalarıyla oluşturulabilir. Kompozit zemin sistemleri yüksek katlı binalarda ve çok katlı endüstriyel yapılarda yaygın olarak kullanılmaktadır.
Metal Profil Saclar düz veya kavisli paneller olarak oluşturulabilmektedir. Kavisli levhalar kiriş, döşeme ve kolon işlevlerini tek bir yapısal formda birleştiren kemerli binalara olanak tanır. Çatı sistemleri kavisli veya değişken kesitli paneller olarak üretilebilmekte olup, minimum 1,5 derece eğimle I'den III'e kadar olan sınıflarda su yalıtımına uygundur.
Çatı sistemleri tipik olarak ya alıştırılmış vidalı sabit bağlantılar ya da yüksekte duran dikişli kilitleme tasarımları kullanır. Dik dikiş yöntemi gizli, nüfuz etmeyen bağlantı elemanları kullanır ve Pekin Başkent Uluslararası Havalimanı'ndaki terminal binaları gibi projelerde uygulanmıştır. SENBO'nun 360° dik dikişli profilli sac sistemi, 430 mm panel genişliğine ve 65 mm kaburga yüksekliğine sahiptir. En az %5 drenaj eğimi ve aşık aralığı 1,5 m'yi aşmayacak şekilde tasarlanmıştır. Gizli sabitleme yöntemi, rüzgarın yükselmesine karşı direnci artırır ve açık bağlantı elemanlarına kıyasla sızıntı yollarını azaltır.
Seçim atmosferik ortama ve görünüm gereksinimlerine bağlıdır. Galvanizli saclar ılıman koşullar için ekonomiktir. Al-Zn kaplı levhalar daha iyi korozyon direnci sunar ve kıyı veya endüstriyel yerlerde tercih edilir. Renkli kaplamalı levhalar dayanıklı bir dekoratif kaplama sağlar ve görünümün önemli olduğu veya ek kaplama korumasına ihtiyaç duyulduğu durumlarda seçilir.
Evet, ancak profil ve kalınlık farklılık gösterebilir. Çatı panelleri su drenajı ve rüzgar kaldırma işlemlerini üstlenmeli, duvar panelleri ise daha çok rüzgar yükü ve görünümüne odaklanmalıdır. Her uygulama için doğru profili seçmek amacıyla üreticinin açıklık tabloları kullanılmalıdır.
Üst üste bindirilmiş vidayla sabitlenmiş sistemler için minimum %5 eğim tipiktir. Dik kenet sistemleri, uygun kenet yalıtımı ve drenaj tasarımı ile kurulduğunda 1,5 dereceye kadar düşük eğimlerde kullanılabilir. Projenin tasarımında rüzgar yükü ve yağış yoğunluğu da dikkate alınmalıdır.
Uzun levhalar sıcaklık değişimleriyle genişler ve büzülür. Dik dikiş sistemleri kayan klipsler sayesinde harekete izin verir. Üst üste bindirilmiş sistemler için, uç bindirme detayı ve bağlantı elemanı aralığı, termal harekete uyum sağlayacak şekilde tasarlanmalıdır. Sac uzunluğu ve sıcaklık aralığı proje mühendisi tarafından gözden geçirilmelidir.
Tedarikçiler, ana metal ve kaplama ağırlık kayıtları için değirmen test sertifikalarını sağlamalıdır. Profil boyutları, kaburga yüksekliği, eğim ve efektif genişlik gibi üretim sırasında ve sevkiyattan önce kontrol edilir. Spesifik rüzgar yükseltme gereksinimleri olan projeler için test raporları veya hesaplamalar sağlanabilir. Yerinde teslim muayenesi, siparişe göre sac kalınlığını, profil şeklini, kaplama durumunu ve uzunluğunu doğrulamalıdır.
