Metal Çatı Sayfası

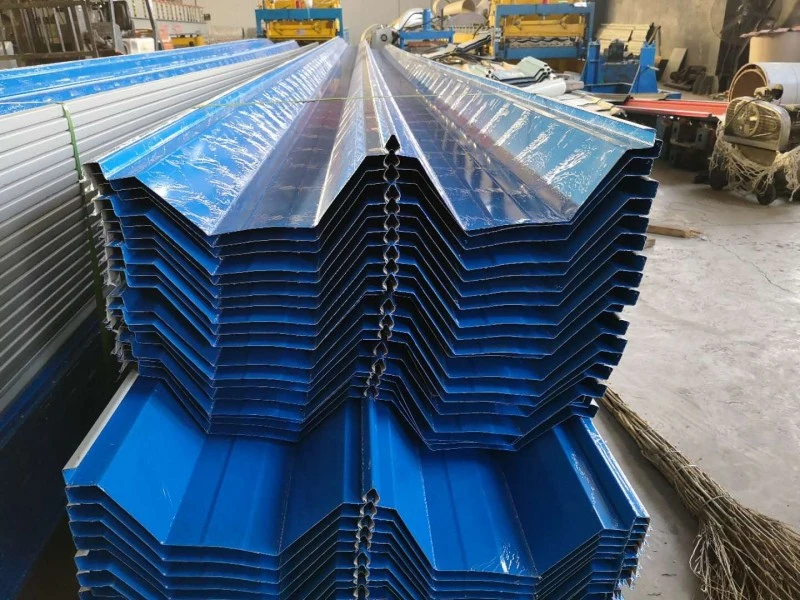

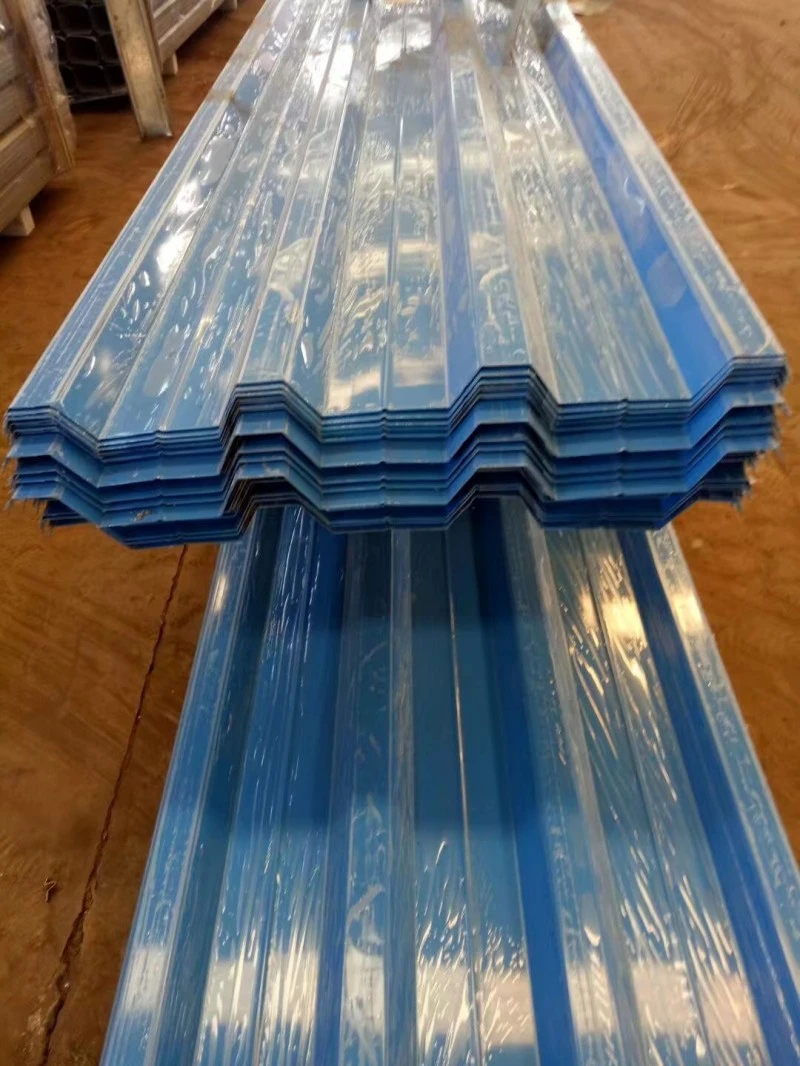

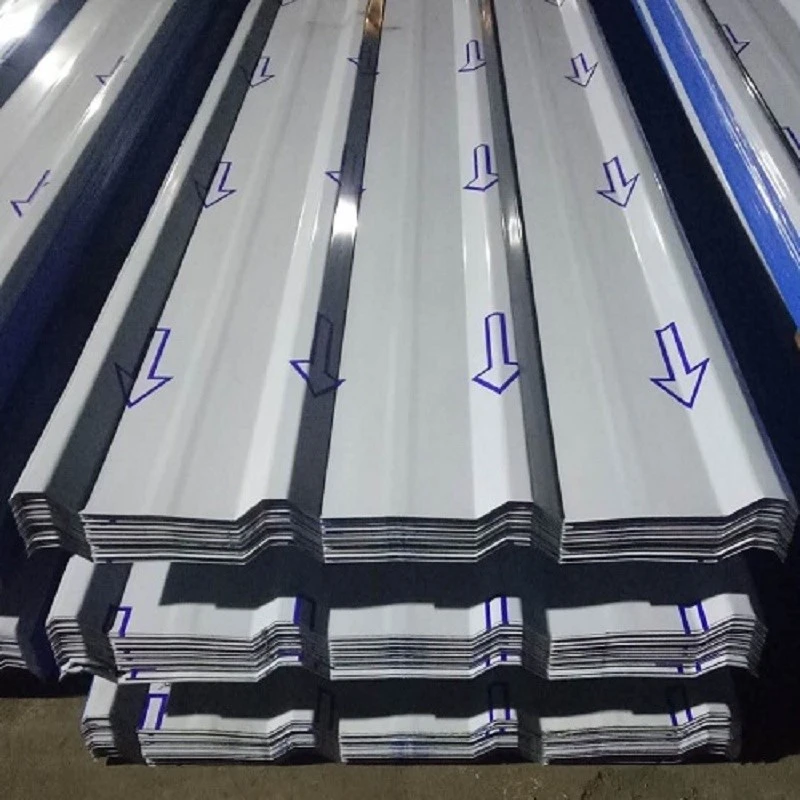

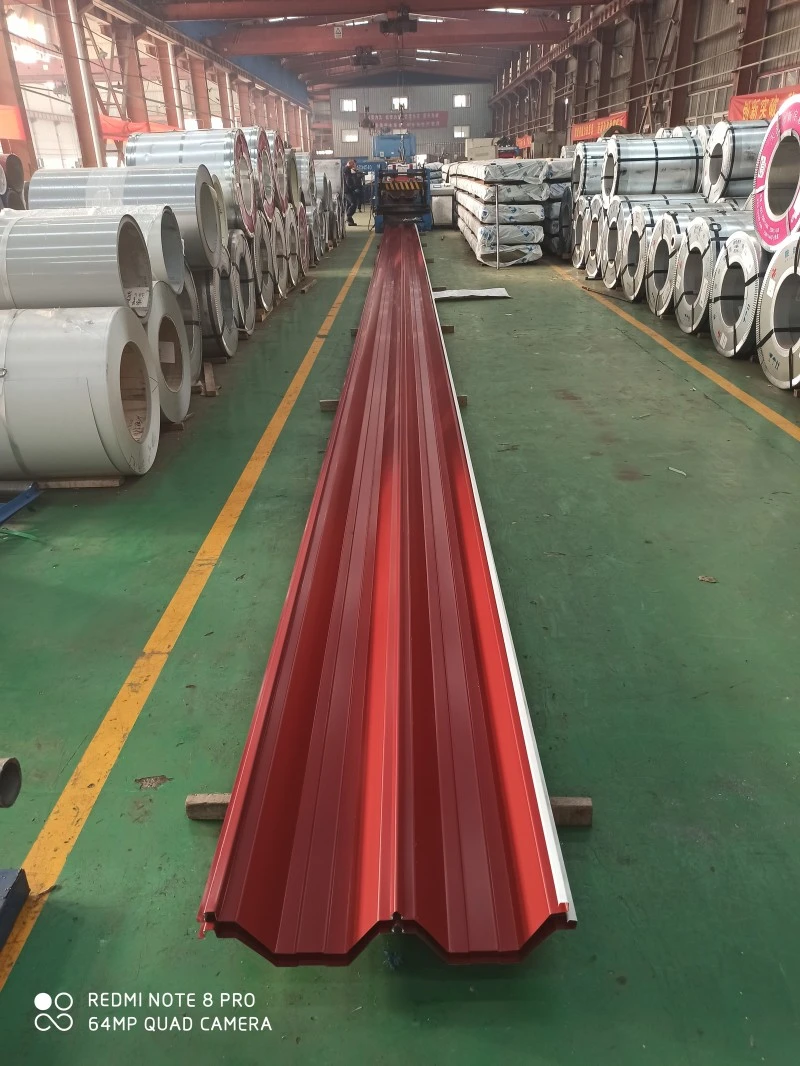

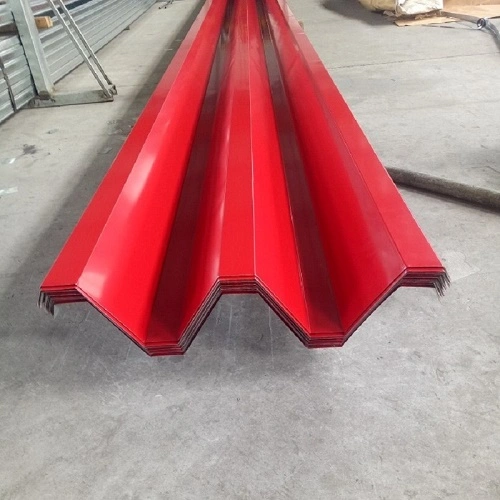

Metal Çatı Levhaları, çelik veya alaşımlı rulolardan çatı ve duvar kaplaması için kullanılan oluklu profillere dönüştürülür. Bobin malzemeleri arasında sıcak daldırma galvanizli çelik, Al-Zn kaplı çelik, önceden boyalı çelik, alüminyum-magnezyum-manganez alaşımı ve paslanmaz çelik yer alıyor. Oluklu profil, kiriş yönü boyunca bükülme sertliğini artırarak, 0,5 mm'den 1,5 mm'ye kadar ince levhaların çatı yüklerini taşımasına olanak tanır. SENBO bu panellere malzeme sertifikaları ve profil muayene kayıtları sağlıyor ve üretim süreci, kaburga geometrisi, sac kalınlığı ve kaplama durumu hakkında düzenli kontroller içeriyor.

Taban Malzemesi Seçenekleri

• Sıcak daldırma galvanizli çelik:40 g/m²'den 275 g/m²'ye kadar çift taraflı çinko kaplamalı DX51D+Z gibi kaliteler.
• Al-Zn kaplı çelik:Orta ve şiddetli ortamlarda geliştirilmiş korozyon direnci için AZ150 kaplama.
• Ön boyalı çelik:Renk ve hava koşullarına dayanıklılık için polyester veya PVDF kaplamalı olarak mevcuttur.
• Alüminyum-magnezyum-manganez alaşımı:50 yılı aşan servis ömrüne sahip ve çelikten daha hafif olan AA3004 kalitesi.
• Paslanmaz çelik:445J2 gibi ferritik kaliteler, yüksek rüzgar direnci ve korozyon performansının gerekli olduğu yerlerde kullanılır.

Sistem İnşaatı

Tam bir metal çatı sistemi genellikle birden fazla katman kullanır. Paslanmaz çelik dış tabakaya sahip bir havaalanı terminal çatısı, aşağıdan yukarıya doğru şunları içerebilir: galvanizli birincil aşıklar, delikli Al-Zn kaplı taban levhası, bir buhar kontrol katmanı, ses emici taş yünü, galvanizli ikincil aşıklar, ısı yalıtımlı taş yünü, galvanizli çelik levha, TPO su yalıtım membranı, paslanmaz çelik sabitleme braketleri, akustik köpük, paslanmaz çelik çatı paneli ve paslanmaz çelik kapak. Bu montaj yapısal desteği, termal kontrolü, hava ve buhar yönetimini, akustik performansı ve hava koşullarına karşı korumayı birleştirir.

Bağlantı Yöntemleri

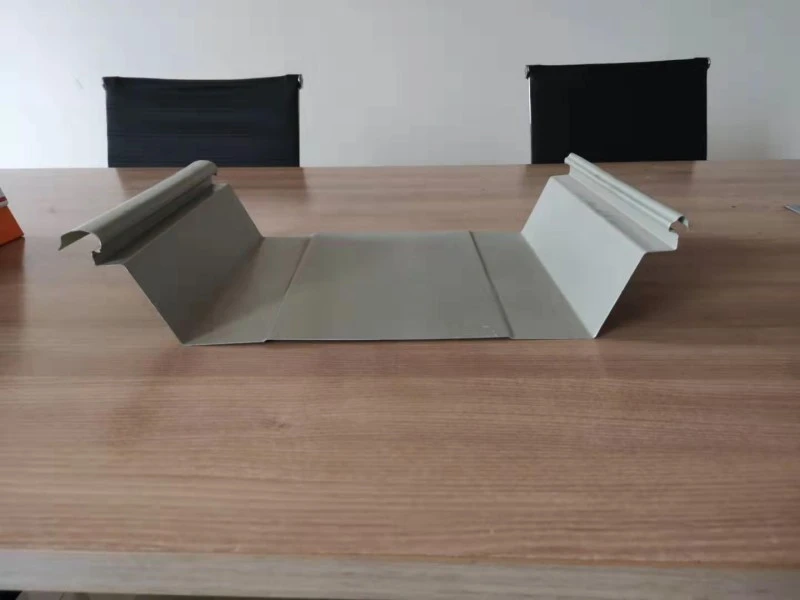

• Ayakta dikiş kilitleme:Panel kenarları, çoğunlukla dikişe önceden uygulanan sızdırmazlık maddesiyle mekanik olarak dikilir.
• Sürekli kaynak:Paslanmaz çelik paneller tüm dikiş uzunluğu boyunca kaynakla birleştirilir.
• Alıştırılmış sabitleme:Üst üste binen paneller, çoğunlukla ikincil veya düşük eğimli uygulamalar için kullanılan açık bağlantı elemanlarıyla sabitlenir.

Teknik Özellikler

Tamamlanan Projelerden Performans Doğrulaması

1. Rüzgar Kaldırma Kapasitesi

Guangzhou Baiyun Uluslararası Havaalanı Terminal 3'teki sürekli kaynaklı paslanmaz çelik çatı, rüzgar tüneli ve statik yükseltme testlerinden geçti. Kaydedilen kapasite 18,2 kPa idi ve bu da Kategori 17 tayfuna karşılık geliyor. Karşılaştırma için, geleneksel alüminyum-magnezyum-manganez dik kenet çatılar tipik olarak Kategori 12 koşullarına dayanıklıdır. Greater Bay Area Kültür ve Spor Merkezi stadyumu, gömülü, sürekli kaynaklı paslanmaz çelik çatı sistemi kullanıyor ve laboratuvar testlerinde 21 kPa'ya ulaştı. Sürekli kaynak yaklaşımı, birbirine kenetlenen dikişi zayıf bir nokta olarak ortadan kaldırır ve genel kaldırma direncini artırır.

2. Su Yalıtımı ve Hava Sızdırmazlığı

Dik dikiş sistemleri, bağlantı noktasına önceden uygulanan sızdırmazlık maddesi ile mekanik olarak kilitlenen dikişler sayesinde hava koşullarına karşı dayanıklılık sağlar. Kaynaklı paslanmaz çelik sistemler, dikiş açıklıkları olmayan sürekli bir yüzey oluşturmak için tam uzunlukta kaynak kullanır. Greater Bay Area Kültür ve Spor Merkezi'ndeki drenaj tasarımı, optimize edilmiş oluklar ve su tutma duvarlarını içeriyordu. Bağlantı elemanlarının su yalıtım katmanına nüfuz etmesini önlemek için metal yüzeyin altında çift katmanlı esnek bir membran kullanıldı.

3. Termal Hareket Yönetimi

Uzun çatılarda termal genleşme ve büzülme dikkate alınmalıdır. Guangzhou Baiyun Havaalanı Terminal 3'te kaynaklı bağlantılar, termal stresi absorbe etmek için panel profilindeki enine oluklarla birlikte çalışır. Bu yaklaşım, çatının yapısal bütünlüğünün zaman içinde korunmasına yardımcı olur ve sabit noktalarda yorulma çatlaması riskini azaltır.

4. İnşaat Verimliliği

Greater Bay Area Kültür ve Spor Merkezi, su yalıtım membranının altındaki çatı yapısı için modüler bir strateji kullandı. 78.000 m²'lik çatı 878 modüle bölünmüş, bunlar yere monte edilip kaynaklanmış ve daha sonra yerine kaldırılmıştır. Bu yöntem kurulum verimliliğini %30 artırdı ve malzeme israfını %2'ye yakın tuttu; özellikle karmaşık kavisli çatı geometrileri için faydalıydı.

Tasarım ve Kurulum Notları

• Panel yerleştirmeden önce hizalama, aralık ve yük kapasitesi için destekleyici aşık sistemini doğrulayın.
• Kaldırma sırasında panelin deformasyonunu önlemek için kenar korumalı kaldırma kayışları kullanın.
• Dik dikiş sistemleri için, son mekanik dikişten önce dikişin birbirine geçmesini ve klips hizalamasını onaylayın.
• Kaynaklı sistemlerde çalışma alanını temiz ve kuru tutun ve paslanmaz çelik için nitelikli kaynak prosedürlerini izleyin.
• Tamamlanmış çatı yüzeylerini inşaat trafiğinden ve düşen döküntülerden koruyun; Büyük hava olaylarından sonra denetimleri planlayın.
• Çatı kapatıldıktan sonra sahada değişiklik yapılmasını önlemek için panel kurulumundan önce çatı geçişlerini ve kenar ayrıntılarını koordine edin.

Kalite Kontrol ve Dokümantasyon

Tedarikçiler ana metal için değirmen test sertifikaları, kaplama kalınlığı raporları ve panel profili boyut kontrolleri sağlamalıdır. Spesifik rüzgar yükü gereksinimleri olan projeler için, tam sistem konfigürasyonuna yönelik rüzgar kaldırma test raporları mevcut olmalıdır. Yerinde teslim denetimleri, kurulum başlamadan önce malzeme kalitelerini, panel uzunluklarını, nervür profillerini ve yüzey durumunu doğrulamalıdır.

Seçimde Dikkat Edilecek Hususlar

• Çatı sistemi tipini seçmeden önce binanın konumunu değerlendirin ve rüzgar hızını tasarlayın.
• Etkili su tahliyesi sağlamak ve göllenmeyi önlemek için çatı eğimini ve drenaj düzenini doğrulayın.
• Temel malzemeyi ve kaplamayı seçerken tuz spreyi, endüstriyel kirleticiler ve UV seviyeleri dahil olmak üzere çevresel maruziyeti göz önünde bulundurun.
• Karmaşık geometriler için, panel üretim sınırlarını ve modüler yapı seçeneklerini gözden geçirmek üzere çatı sistemi tedarikçisini erkenden bilgilendirin.
• Tasarım aşamasında bakım erişimini ve gelecekteki çatı ekipmanı ihtiyaçlarını gözden geçirin.

SSS

Yüksek rüzgarlı kıyı konumları için hangi bağlantı yöntemi en güvenilirdir?

Paslanmaz çelik panellerin sürekli kaynaklanması, ölçülen en yüksek rüzgar kaldırma direncini sunar ve genellikle tayfuna eğilimli bölgeler için belirtilir. Dik dikiş sistemleri, rüzgar tüneli veya kaldırma testi verilerine göre dikiş ve klips detayları güçlendirildiğinde de iyi performans gösterebilir.

Çatı sistemi uzun panellerdeki termal hareketi nasıl karşılıyor?

Dik dikiş sistemleri, çatı eğimi boyunca harekete izin veren kayar klipsler kullanır. Kaynaklı sistemler enine oluklar veya genleşme derzleri içerebilir. Spesifik yöntem, bina geometrisi ve sıcaklık aralığına dayalı olarak çatı sistemi tasarımcısı tarafından onaylanmalıdır.

Metal bir çatı için tipik bakım gereksinimi nedir?

Periyodik denetimler gevşek bağlantı elemanlarını, hasarlı panelleri, tıkanmış drenaj yollarını ve girişlerdeki sızdırmazlık durumunu kontrol etmelidir. Dik dikişli ve kaynaklı sistemler genellikle açıkta kalan bağlantı elemanlarına göre daha az bakım gerektirir çünkü bağlantı elemanları doğrudan hava koşullarına maruz kalmaz.

Mevcut bir çatının üzerine metal bir çatı monte edilebilir mi?

Bazı durumlarda, yapının eklenen yükü taşıyabilmesi ve mevcut yüzeyin uyumlu olması durumunda mevcut çatının üzerine yeni bir metal çatı yerleştirilebilir. Bir yapı mühendisi mevcut koşulları değerlendirmeli ve bağlantı detaylarının uygun olduğunu doğrulamalıdır.
