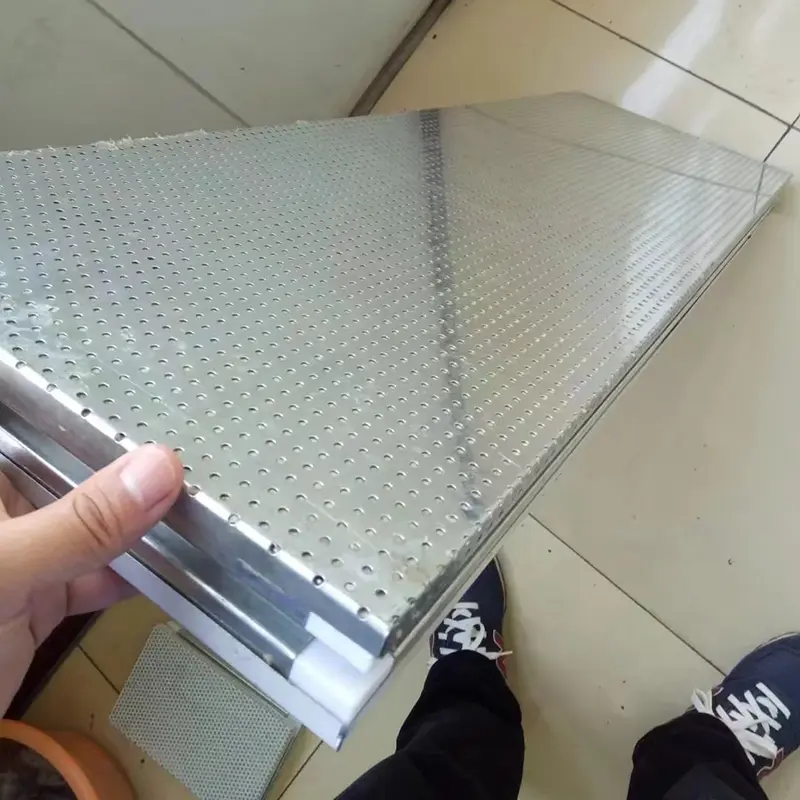

El yapımı ses emici temiz oda panelleri ikili bir amaca hizmet eder. Standart temiz oda panellerinin temiz muhafaza işlevlerini korurken aynı zamanda delikli kaplama ve ses emici çekirdek aracılığıyla akustik kontrol sağlarlar.SENBO Yapı Malzemeleribu panelleri hem kontrollü ortamlar hem de gürültü azaltma gerektiren projeler için tedarik etmektedir.
El Yapımı Ses Emici Temiz Oda Panelleri kompozit bir sandviç yapı kullanır. Dış katman, renkli kaplamalı çelik, galvanizli çelik veya paslanmaz çelikten yapılmış gözenekli bir metal paneldir. Hassas perforasyon ekipmanlarıyla işlenir ve delik çapları ve aralıkları akustik tasarım gereksinimlerine göre özelleştirilebilir.
Orta katman, genellikle taş yünü veya cam yünü olan ses emici bir çekirdektir. Elyaf dökülmesini önlemek için yüzeyi alev geciktiricili dokumasız kumaş veya yangına dayanıklı fiberglas kumaşla kaplanmıştır. Arka katman sağlam, yalıtılmış bir metal levhadır. Kenarlar soğuk çekilmiş alüminyum alaşımlı profillerle kapatılır ve bitmiş bir panele bağlanır.
Delikli desenler, akustik gereksinimlere bağlı olarak yarıklı delikli veya tam yüzeyli delikli seçenekleri içerir. Tipik bir spesifikasyonda 3 mm delik çapı ve 6 mm delik aralığı kullanılır. Standart panel genişlikleri 980 mm ila 1.180 mm arasında değişir; standart dışı boyutlar için özelleştirme mevcuttur. Çekirdek malzeme kalınlık seçenekleri 50 mm'den 200 mm'ye kadar olup, çelik sac kalınlıkları 0,4 mm ile 1,5 mm arasında ayarlanabilmektedir.
Kaplama seçenekleri arasında renkli kaplamalı çelik (polyester, PVDF, SMP veya HDP gibi kaplamalarla), galvanizli çelik ve paslanmaz çelik bulunur. Renkler, mimari ve dekoratif gereksinimleri karşılamak üzere RAL standartlarına göre özelleştirilebilir.
Bu panellerin akustik performansı, delikli kaplamanın ve ses emici çekirdeğin kompozit yapısı tarafından belirlenir. Ses dalgaları deliklerden gözenekli lifli çekirdeğe geçer; burada lifler arasındaki sürtünme ve viskoz etkiler ses enerjisini ısıya dönüştürür, ses emilimi ve gürültü azaltımı sağlanır.
Testler, 1,0 mm çelik kaplamalı ve 120 kg/m³ taş yünü yoğunluğuna sahip 100 mm kalınlığındaki bir panelin 35 dB ses yalıtım değerine ulaştığını göstermektedir. Akustik performans, GB/T 20247, "Akustik: Bir yankılanma odasında ses emiliminin ölçümü" uyarınca test edilmiştir. Gürültü Azaltma Katsayısı (NRC), 250 Hz, 500 Hz, 1000 Hz ve 2000 Hz oktav bantlarındaki ses emme katsayılarının aritmetik ortalaması olarak hesaplanır. 0,5 veya daha yüksek bir NRC, nitelikli bir ses emici malzemeyi belirtir.
Taşyünü çekirdeği, A Sınıfı yanmaz olarak sınıflandırılan inorganik lifli bir malzemedir. Taş yünü için en az 120 kg/m³, cam yünü için en az 64 kg/m³ çekirdek yoğunluğuna sahip olan malzeme, ateşe maruz kaldığında yanmaz, erimez, damlamaz ve zehirli duman çıkarmaz. Bu, Binaların Yangından Korunma Tasarımı Yönetmeliği'ndeki temiz oda ve kamu bina kaplama malzemelerine yönelik zorunlu yangın güvenliği gerekliliklerini karşılar.
0,043 W/(m·K)'yi aşmayan ısı iletkenliğiyle taş yünü çekirdeği, ses emiliminin yanı sıra ısı yalıtımı da sağlar. Bu, iç ve dış ortamlar arasındaki ısı transferinin azaltılmasına yardımcı olur ve enerji tüketimini azaltır.
Panel yüzeyi pürüzsüz ve düz olup, toz veya mikroorganizmaları çekmeyen sıkı, kesintisiz bağlantılara sahiptir. Ses emici çekirdek, alev geciktirici dokumasız kumaş veya yangına dayanıklı fiberglas kumaşla kaplanmıştır. Bu, taş yünü veya cam yünü elyaflarının dökülmesini etkili bir şekilde önler ve temiz oda ortamları için hijyen standartlarını korur.
Çevre çerçevesinde soğuk çekilmiş alüminyum alaşımlı profiller kullanılıyor; bu, el yapımı panellere, makine yapımı panellere kıyasla üstün genel sağlamlık ve bükülme yükü taşıma kapasitesi sağlıyor. Dil ve oluk bağlantıları poliüretan köpükle doldurulmuş olup, yapısal bütünlüğü arttırırken bağlantı deformasyonunu ve su sızıntısını da önler.
Aşağıdaki parametreler standart üretime ve ilgili testlere dayanmaktadır. Özelleştirme mevcuttur.
| Performans Göstergesi | Parametre/Şartname | Notlar / Standart Temel |
|---|---|---|
| Kaplama Malzemesi | Renkli kaplamalı çelik / Galvanizli çelik / Paslanmaz çelik | Kalınlık: 0,4–1,5 mm; kaplamalar: PVDF, PE, SMP, HDP |
| Çekirdek Malzeme Türü | Taş yünü (≥120 kg/m³) / Cam yünü (≥64 kg/m³) | Alev geciktirici dokumasız kumaş veya yangına dayanıklı fiberglas kumaşla karşı karşıya |
| Panel Kalınlığı | 50 / 75 / 100 / 150 / 200mm | Özelleştirilebilir |
| Panel Genişliği | 980–1180 mm (standart) | Standart olmayan boyutlar mevcuttur |
| Perfore Deseni | Şerit delikli / Tam yüzeyli delikli | Tipik açıklık: 3 mm; adım: 6 mm |
| Ses Yalıtımı | 35 dB | 100 mm panel, 1,0 mm çelik, 120 kg/m³ taş yünü için |
| Isı İletkenliği | ≤0,043 W/(m·K) | Taş yünü çekirdeği |
| Yangın Performansı | A Sınıfı (yanmaz) | |
| Akustik Test Standartları | GB/T 20247; GB/T 18696.1/2 | Yankılanma odası yöntemi; empedans tüpü yöntemi |
| NRC Derecelendirme Kriterleri | NRC ≥ 0,5 (nitelikli); NRC ≥ 0,7 (yüksek performans) |
1. Doğrulanmış Akustik Performans.Delikli kaplama ve gözenekli çekirdeğin kompozit yapısı ses emilimi ve gürültü azaltma sağlar. 100 mm'lik bir panel, GB/T 20247'ye göre test edilen 35 dB ses yalıtımına ulaşır.
2. A Sınıfı Yangın Güvenliği.Taş yünü çekirdeği yanıcı değildir ve yangına maruz kaldığında zehirli duman üretmez; temiz odalar ve kamu binaları için yangın güvenliği gereksinimlerini karşılar.
3. Yapısal Güvenilirlik için El Yapımı Kenar Sızdırmazlığı.Soğuk çekilmiş alüminyum alaşımlı çevre çerçevesi ve poliüretan dolgulu dil ve oluk bağlantıları, deformasyonu ve su sızıntısını önleyerek makine yapımı panellere kıyasla üstün sertlik sunar.
4. Temizlik için Fiber Muhafazası.Alev geciktirici dokumasız kumaş veya yangına dayanıklı fiberglas kumaş kaplama, elyaf dökülmesini önleyerek ses emilimini hijyen gereksinimleriyle dengeler.
5. Malzeme ve Renk Özelleştirme.Seçenekler arasında PE, PVDF, SMP veya HDP kaplamalı ve RAL standart renklerine sahip renkli kaplamalı çelik, galvanizli çelik ve paslanmaz çelik yer alır.
Akustik tasarım için:Delinme oranı ve çekirdek yoğunluğu, Gürültü Azaltma Katsayısını doğrudan etkiler. Hedef frekans aralığı için uygun delik desenini ve çekirdek malzemesini seçmek üzere akustik danışmanıyla birlikte çalışın.
Temiz oda uygulamaları için:Kaplama malzemesinin ve derz sızdırmazlığının gerekli temizlik sınıfını karşıladığını doğrulayın. Sık yıkanan veya kimyasallara maruz kalan alanlar için paslanmaz çelik kaplamalar önerilir.
Yangına dayanıklı düzenekler için:Panel kalınlığının ve çekirdek yoğunluğunun gerekli yangına dayanıklılık derecesine uygun olduğunu doğrulayın. A Sınıfı derecelendirmesi taş yünü çekirdeği için geçerlidir; genel montaj performansı kurulum detaylarına bağlıdır.
Kurulum sırasında:Delikli kaplamanın zarar görmesini önlemek için uygun kaldırma ekipmanı kullanın. Dil ve oluk bağlantılarının düzgün şekilde hizalandığından ve poliüretan köpükle doldurulduğundan emin olun. PVC filmi son temizliğe kadar koruyun.
1.Yankısız odalar, ses geçirmez odalar ve kayıt stüdyoları gibi özel akustik gereksinimleri olan alanlar.
2.Karayolları, demiryolları ve metrolar boyunca trafik gürültüsünün azaltılmasına yönelik gürültü bariyerleri.
3.Stadyumlar, tiyatrolar ve ulaşım merkezleri gibi kamu binaları için çevresel gürültü kontrolü.
4.Endüstriyel üretim ekipmanları ve genel tesis ortamları için gürültü kontrolü.
5.Temiz odalar veya arıtma tesislerindeki özel akustik performans gerektiren alanlar.
Panellerde, ses dalgalarının ses emici çekirdeğe girmesine izin veren delikli bir metal kaplama kullanılırken, yalıtılmış arka katman ve pürüzsüz yüzey, temiz oda ortamları için gereken temizliği ve hava sızdırmazlığını korur. Çekirdek, aksi takdirde temiz alanı kirletecek olan elyaf dökülmesini önlemek için dokunmamış kumaşla kaplanmıştır.
Her iki malzeme de gözeneklidir ve sesi etkili bir şekilde emer. Taş yünü tipik olarak daha yüksek bir yoğunluğa (≥120 kg/m³) sahiptir ve düşük frekanslarda daha iyi yangın direnci ve ses yalıtımı sağlar. Cam yünü daha hafiftir ve ağırlığın önemli olduğu yerlerde kullanılabilir, ancak genellikle biraz daha düşük bir yoğunluğa sahiptir (≥64 kg/m³). Seçim, spesifik akustik ve yangın gereksinimlerine bağlıdır.
Evet. Delik çapı, aralık ve delik deseni (oluklu veya tam yüzey), belirli frekans aralıklarını hedefleyecek şekilde ayarlanabilir. Daha küçük bir açıklık ve daha yakın aralık genellikle yüksek frekans emilimini artırırken, düşük frekanslar için daha büyük açıklıklara ihtiyaç duyulabilir. Akustik danışmanlar en uygun konfigürasyonun belirlenmesine yardımcı olabilir.
Evet, ancak dış mekan uygulamalarında dış cephe malzemesi ve kaplama dış mekan dayanıklılığına göre seçilmelidir. PVDF kaplamalı renkli kaplamalı çelik veya paslanmaz çelik tavsiye edilir. Panel kenarları ve birleşim yerleri su girişini önleyecek şekilde kapatılmalı ve destekleyici yapı rüzgar yüklerine göre tasarlanmalıdır.
Pürüzsüz, gözeneksiz yüzey yumuşak deterjanlar ve yumuşak bir bezle temizlenebilir. Yüzeyi çizebilecek veya deliklere zarar verebilecek aşındırıcı temizleyicilerden kaçının. PVC koruyucu film hala yerindeyse, kurulum ve son temizlik sonrasında çıkarılmalıdır.
Tianjin SENBO Yapı Malzemeleri Technology Co., Ltd., el yapımı ses emici temiz oda panelleri, magnezyum oksisülfat arıtma panelleri, kapalı profilli çelik zemin kaplaması ve diğer metal kaplama ürünlerinin üreticisidir. Üretim üssümüz, otomatik üretim hatları ve dört aşamalı kalite kontrol süreciyle donatılmış, Jinghai Ekonomik Kalkınma Bölgesi, Tianjin, Çin'de bulunmaktadır. Fabrikamız, sertifikalarımız, test yeteneklerimiz ve proje referanslarımız hakkında daha fazla bilgi için lütfen sayfamızı ziyaret edin.Hakkımızdasayfa veyamühendislik ekibimizle iletişime geçin.
