Kapalı Profil Çelik Zemin Kaplaması

Kapalı profilli çelik zemin kaplaması (ayrıca kapalı tip profilli çelik levha olarak da bilinir), sürekli çok silindirli soğuk haddeleme şekillendirme hattı kullanılarak sıcak daldırma galvanizli çelik bobinlerden oda sıcaklığında oluşturulan oluklu bir yapı panelidir. Açık profilli döşemeden temel farkı, nervür oluğunun tabanının tamamen kapatılmış olması ve kapalı kama şeklinde veya trapezoidal içi boş bir boşluk oluşturmasıdır.

SENBO Yapı Malzemelerikompozit zemin sistemi serisinin bir parçası olarak kapalı profilli çelik zemin kaplaması tedarik etmektedir. Bu paneller, yangına dayanıklılık, düz alt yüzey ve verimli inşaatın temel gereksinimler olduğu çelik çerçeveli binalarda yaygın olarak kullanılmaktadır.

Yapısal Özellikler

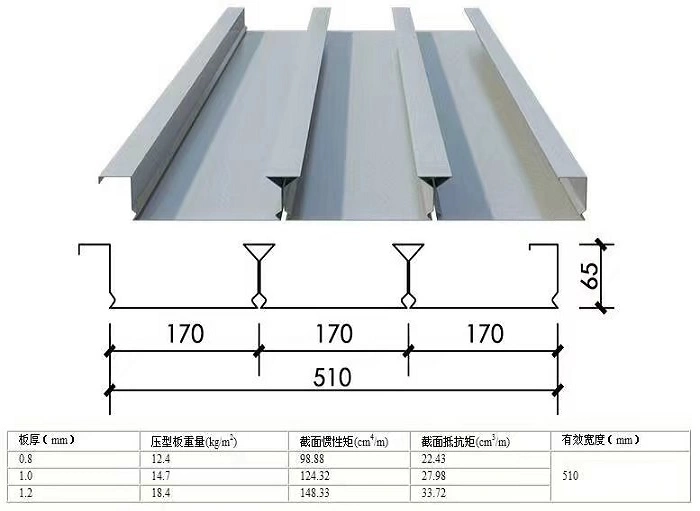

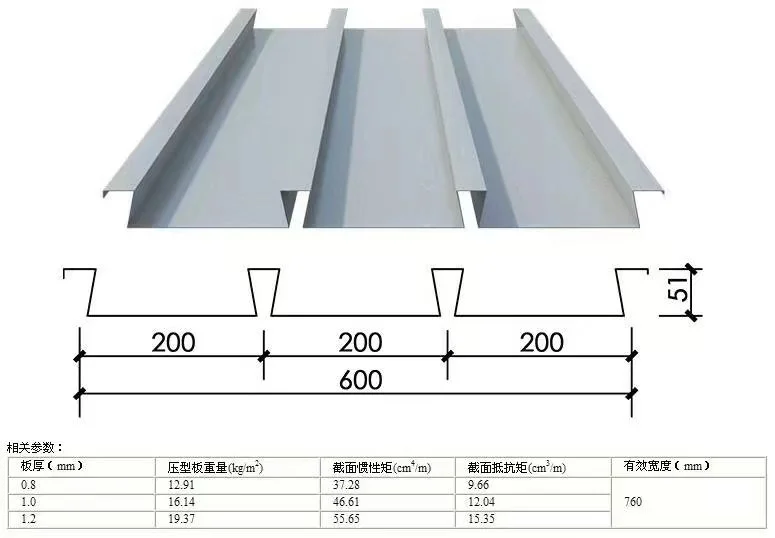

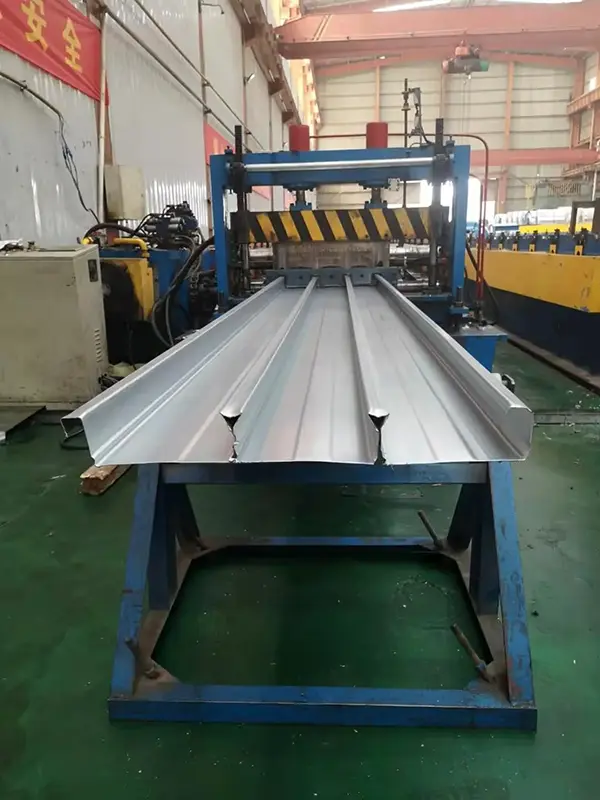

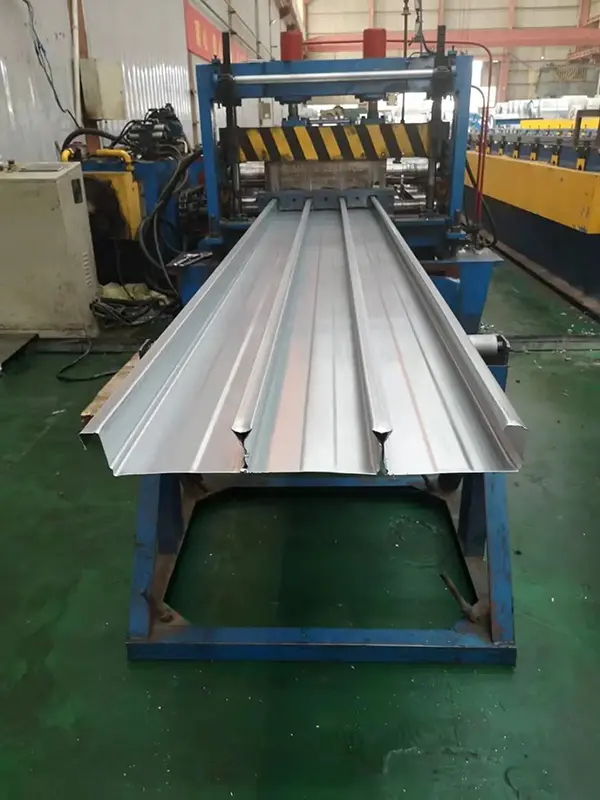

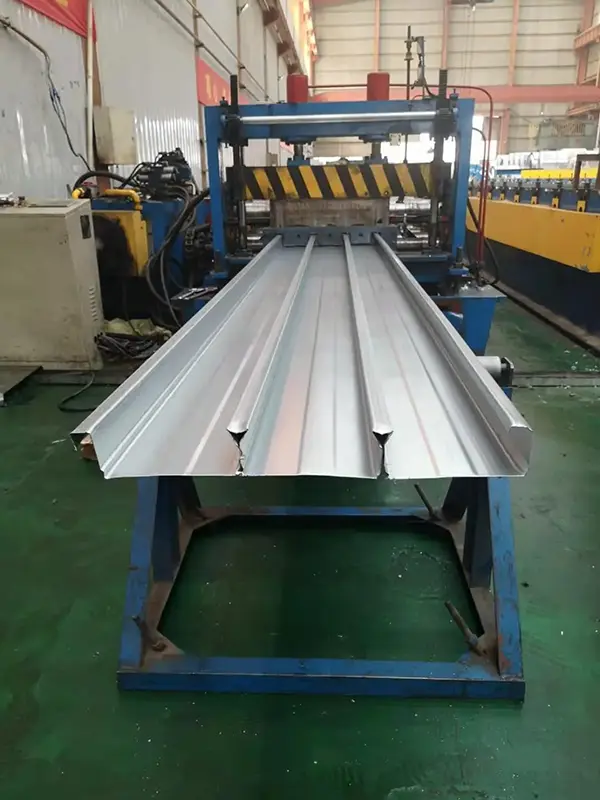

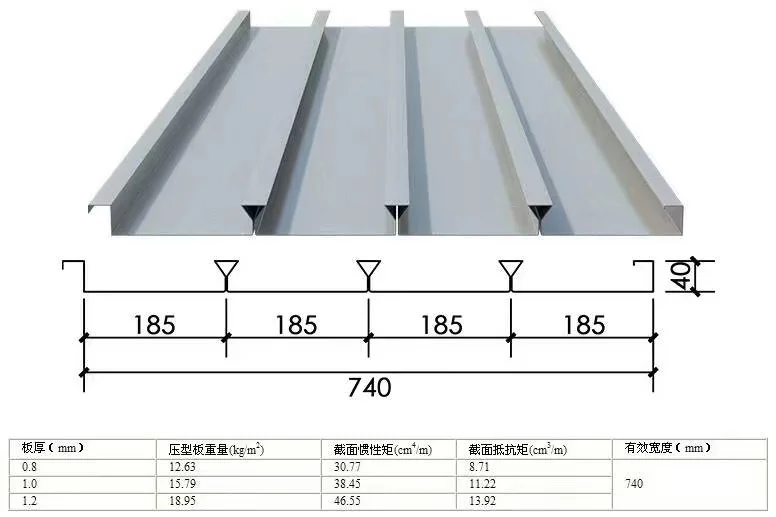

Zemin kaplaması, entegre, çok geçişli soğuk haddeleme işlemi yoluyla sabit genişlikte bir çelik levhadan oluşturulur. Bu, her iki tarafta birbirine kenetlenen dikey kenarlar ve kapalı tabanlı bir dizi ters üçgen veya trapez kaburga oluşturur. YX65-185-555 modelini örnek alırsak: kaburga yüksekliği 65 mm, dalga genişliği 185 mm ve etkin kapsama genişliği 555 mm'dir. YXB48-200-600 modeli için kaburga yüksekliği 48 mm, dalga aralığı 200 mm ve etkin genişlik 600 mm'dir. Geliştirilmiş bir diğer modelde 68 mm'lik bir kiriş yüksekliği, 196 mm'lik bir dalga aralığı ve 36 mm genişliğinde ve 31 mm yüksekliğinde ters üçgen profil bulunmaktadır.

Temel Malzeme ve Üretim Süreci

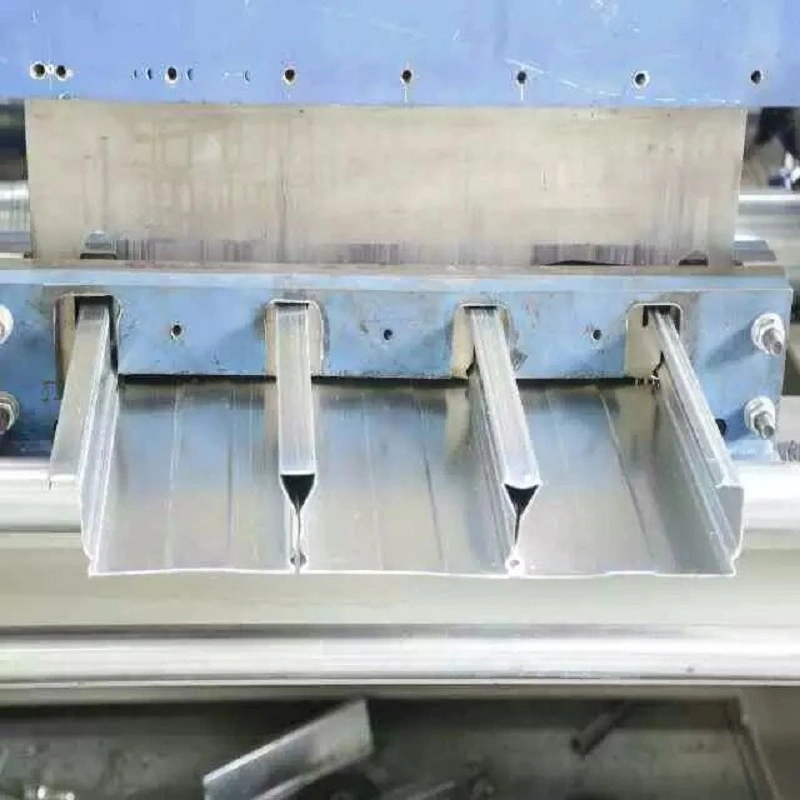

Taban malzemesi yaklaşık 1000–1250 mm genişliğinde sıcak daldırma galvanizli çelik rulolardan oluşur. Malzemeler, kalınlıkları 0,7 mm ila 1,5 mm arasında değişen Q235, Q345 veya SGC490 gibi kaliteleri içerir. Çift taraflı galvanizleme ağırlığı tipik olarak 80–275 g/m²'dir, ancak özel gereksinimler için 600 g/m²'ye kadar özelleştirilebilir. Kapalı kaburga profili, özel bir soğuk bükme ve ters deformasyon işlemi kullanılarak oluşturulur; bu, alt açıklığı otomatik olarak kapatmak için çelik sacın elastoplastik deformasyonunu ve geri esneme özelliklerini kullanır. Yük taşıyan alanlarda delik açmaya gerek olmadığından panelin korozyon direnci ve genel sağlamlığı korunur. Ürün, GB/T 12755-2008 "Bina için Profilli Çelik Levhalar" ulusal standardına uygundur.

Gerçek Performansın Doğrulanması

1. Kompozit Hareket ve Yük Taşıma Kapasitesi - Tamamen Betonla Kaplanmış Panel Profilleri

Kapalı tip zemin kaplamasının açık tip zemin kaplamasına göre temel avantajı, kapalı kaburga tasarımında yatmaktadır. Beton döküldükten sonra panel nervürleri tamamen betonla kaplanır ve yerinde dökme döşemelerdeki takviye çubuklarına benzer bir bağ etkisi oluşturulur. Bu, çelik ve beton malzemelerin ilgili mukavemetlerinin tam olarak kullanılmasına ve gerçek kompozit etkisinin elde edilmesine olanak tanır. Kapalı kaburgalı döşeme bölümünün ağırlık merkezi, panelin alt kısmından yaklaşık 16 mm uzakta bulunur. Plastik teori kullanılarak kompozit levhanın yapısal yük taşıma kapasitesi analiz edilirken, beton basınç kuvvetinin merkezi ile çelik çekme kuvvetinin merkezi arasındaki iç kaldıraç kolu daha büyüktür ve malzeme mukavemetinden daha fazla yararlanılır; sonuç olarak, kapalı kaburgalı kompozit levhalar daha yüksek yapısal yük taşıma kapasitesi veya daha yüksek bir güvenlik faktörü sunar.

2. Yangına Dayanıklılık – Yangına Dayanıklı Kaplama Gerekmez

Yangına dayanıklılık testleri, kapalı kaburga profilli çelik-beton kompozit döşemelerin, standart sıcaklık artışı koşulları altında mükemmel ısı emilimi ve yangın direnci sergilediğini ve Sınıf I bina döşeme döşemeleri için yangına dayanıklılık gereksinimlerini (1,5 saat) karşıladığını doğrulamıştır. Kapalı kaburga tasarımı çelik levhayı tamamen betonla kaplayarak çeliğin doğrudan ısıya maruz kalmasını önlediğinden, bu levhalar genellikle ek yangına dayanıklı sprey kaplamalara ihtiyaç duymadan yüksek bina yangın güvenliği standartlarını karşılar. Bu özellik malzeme maliyetlerinden tasarruf sağlar ve inşaat sırasında çevre kirliliğini önler.

3. Düz Alt Taraf ve Kolay Son İşlem – Yüksek Net Yükseklik Kullanımı

Kapalı nervürlü levhanın alt tarafı, mimari ihtiyaçlara göre esnek tavan kaplamasına olanak tanıyan sıkı bir şekilde yerleştirilmiş ağlarla düzdür: yüzey, oluklu tarzda bir tavan oluşturmak için sprey boyayla boyanabilir, pürüzsüz düz bir tavan için perdahlı kaplanabilir ve su bazlı kaplamalarla boyanabilir veya doğrudan duvar kumaşı veya duvar kağıdıyla kaplanabilir. Plakanın benzersiz yuva bazlı askı sistemi, asma tavanların montajını kolaylaştırır. Ek olarak, kompozit döşeme tasarımı döşeme kalınlığının azaltılmasına olanak tanıyarak binanın net tavan yüksekliğini artırır.

4. Verimli İnşaat – Takviye Çeliğinden Tasarruf

İnşaat sırasında, her bir kaburga oluğuna tek bir alt çekme donatı çubuğunun yerleştirilmesi, yapısal yük taşıma gereksinimlerini karşılayarak geleneksel yöntemlere kıyasla daha az çelik kullanımına neden olur. Üst seviyedeki yükler orta düzeyde olduğunda, kapalı kirişli döşeme alt takviye katmanının tamamen yerini alabilir; bu, inşaat hızını artırırken sahadaki çelik imalatını ve iş yoğunluğunu azaltır. Kapalı kaburgalı ağ tasarımı sayesinde, uç kapatma plakalarına gerek kalmadan beton dökülebilir. Kurulum, panellerin numaralandırılmış tasarım düzenine göre döşenmesini ve çelik kirişlere kaynaklanmasını içerir; ardından sonraki inşaat adımları hemen devam edebilir.

Temel Özelliklere Genel Bakış

Temel Avantajlar

Gerçek Bileşik Eylem:Kapalı kaburga tasarımı, nervürleri tamamen betonla kaplar (yerinde dökme levhadaki inşaat demiri gibi davranır), çelik-beton sinerjisini mümkün kılar ve daha yüksek yük taşıma kapasitesi ve güvenlik faktörleri sağlar.

Mükemmel Yangın Dayanımı:Püskürtmeli yangına dayanıklı kaplamalara ihtiyaç duymadan Sınıf I bina zemin döşemesi yangına dayanıklılık gereksinimini (1,5 saat) karşılayarak maliyet tasarrufu ve çevresel faydalar sunar.

Düz Alt Taraf ve Esnek Kaplama:Düz, estetik açıdan hoş alt kısım, çeşitli mimari estetik ihtiyaçları karşılayarak doğrudan püskürtmeye, perdahlı kaplamaya veya asma tavan kurulumuna olanak tanır; aynı zamanda döşeme kalınlığını da azaltır, böylece net tavan yüksekliğini artırır.

İnşaat Demiri Tasarrufu ve Verimli İnşaat:Çekme takviyesi, alt katmandaki inşaat demirinin yerini alacak şekilde kaburga aralığına dayalı olarak yapılandırılabilir, böylece sahadaki inşaat demiri üretimi azaltılır ve inşaat ilerlemesi hızlandırılır.

Korozyon Direnci ve Yapısal Bütünlük:Kapalı şekillendirme işlemi, yük taşıyan alanlarda delik açma ihtiyacını ortadan kaldırır, galvanizli katmanın bütünlüğünü korur ve açık kaburgalı döşemelere kıyasla üstün korozyon direnci sağlar.

Uygulamalar

Yüksek ve süper yüksek katlı çelik yapılar için kompozit zemin sistemleri.

Stadyumlar, havaalanı terminalleri, tren istasyonları, konser salonları ve büyük tiyatrolar gibi geniş açıklıklı kamu binaları.

Enerji santralleri, güç ekipmanı üretim tesisleri, büyük süpermarketler ve lojistik merkezlerini içeren endüstriyel ve ticari tesisler.

Yangına dayanıklılık dereceleri ve levhanın alt tarafının estetik kaplaması ile ilgili katı gereksinimleri olan çelik yapı projeleri.

Neden Kapalı Profil Zemin Kaplamasını Seçmelisiniz?

Yüksek katlı bir bina için mi yoksa geniş açıklıklı çelik yapı projesi için mi bir döşeme çözümü seçiyorsunuz? Kapalı profilli zemin döşemesi, çelik ve beton arasında gerçek kompozit etki sağlayan kapalı profilli bir tasarıma sahiptir. Yangına dayanıklılık testleri, yanmaz kaplamalara ihtiyaç duymadan 1,5 saatlik yangın derecesine ulaşabileceğini doğruladı. Ek olarak düz alt kısım bitirme işlemini kolaylaştırır, levha kalınlığı azaltılır ve takviye çeliği tüketimi en aza indirilir. YX65-185-555 ve YXB48-200-600 gibi ana akım profillerin yüksek yük taşıma kapasitesi, güvenilir yangın direnci ve verimli yapı sunarak çok sayıda yüksek binada, stadyumda ve havaalanında etkili olduğu kanıtlanmıştır. Çelik yapı projeleriniz için zamana göre test edilmiş bir döşeme çözümü sunarlar.

Sıkça Sorulan Sorular

1. Kapalı profilli döşeme, mekanik kabartmalar olmadan kompozit eylemi nasıl başarır?

Kapalı kaburgaların kendisi mekanik anahtar görevi görür. Beton kapalı boşluğu doldurup sertleştiğinde, çelik ve beton, deforme olmuş donatı çubuklarının betona bağlanmasına benzer şekilde doğal olarak birbirine kenetlenir. Bu geometrik kilitleme çoğu tasarımda kompozit eylem için yeterlidir.

2. Alt kısım herhangi bir ek işlem yapılmadan açıkta bırakılabilir mi?

Evet. Düz alt kısım genellikle boyamadan sonra açıkta kalır. Sprey boyama, dokulu yivli bir tavan etkisi yaratırken, perdahlı kaplama pürüzsüz bir yüzey oluşturur. Seçim, mimari amaca ve istenen bitiş seviyesine bağlıdır.

3. Kapalı profil döşeme için maksimum desteksiz açıklık nedir?

Desteksiz açıklık kapasitesi profile, kalınlığa, çelik kalitesine ve beton döşeme kalınlığına bağlıdır. Açık profilli döşemenin aksine, kapalı profilli döşeme, kapalı geometrisi nedeniyle genellikle farklı yayılma özelliklerine sahiptir. Her zaman üreticinin açıklık tablolarına bakın ve yapı mühendisiyle onaylayın.

4. İlave alt takviye her zaman gerekli midir?

Her zaman değil. Orta dereceli yükler için, kapalı kaburgalı döşemenin kendisi, alt takviye çubuklarına olan ihtiyacı ortadan kaldırarak yeterli çekme kapasitesi sağlayabilir. Daha ağır yükler veya daha uzun açıklıklar için her bir kaburga oluğunda küçük bir çubuk belirtilebilir. Yapısal tasarım tam gereksinimi belirler.

5. Galvaniz kaplama kompozit bağı nasıl etkiler?

Galvaniz kaplama çelik ve beton arasındaki bağı önemli ölçüde bozmaz. Birincil bağ mekanizması kapalı kaburgalardan kaynaklanan mekanik kilittir. Beton kaplama alkali bir ortam sağladığından kaplama aynı zamanda çeliği hizmet ömrü boyunca korozyondan da korur.
