İnşaat demiri kafes zemin kaplaması

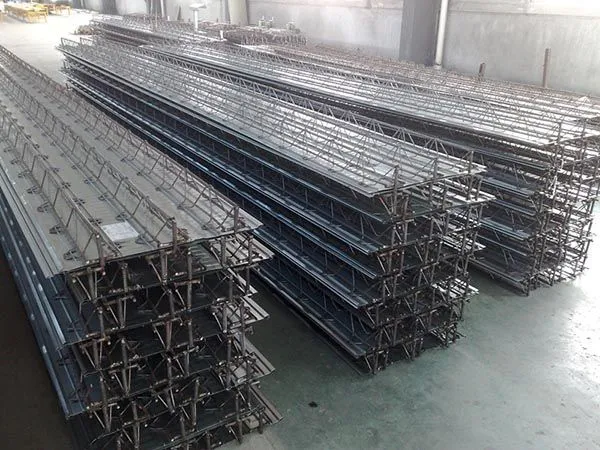

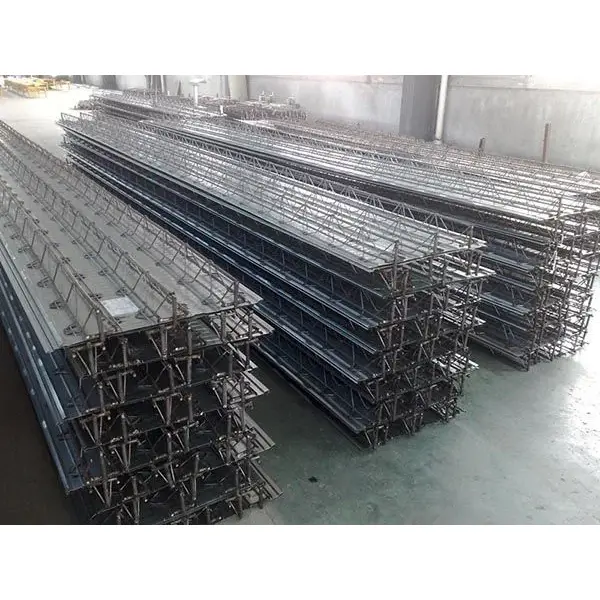

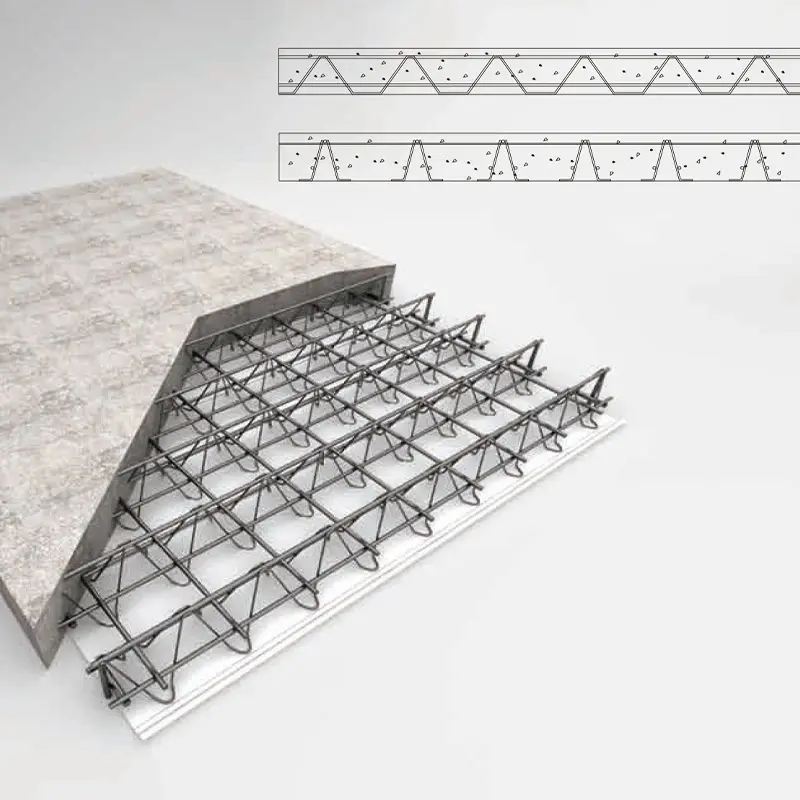

İnşaat demiri kafes zemin döşemesi, çelik inşaat demiri kafesinin otomatik bir üretim hattında bir alt plaka ile birleştirilmesiyle oluşturulan kompozit bir yük taşıyan paneldir. Kafesin kendisi üst kiriş çubuklarından, alt kiriş çubuklarından ve dirençli nokta kaynağıyla birleştirilen ağ çubuklarından oluşur ve istikrarlı bir üçgen yapı oluşturur. Bu kafes daha sonra tipik olarak 0,5 mm kalınlığında galvanizli çelik levha veya fiber-çimento levha olan bir alt plakaya kaynaklanır.

SENBO Yapı Malzemeleribu ürünü çelik yapı zemin kaplaması ürün yelpazesinin bir parçası olarak tedarik etmektedir. Zemin kaplaması inşaat sırasında kalıcı kalıp görevi görür ve daha sonra beton levhanın yapısal performansına katkıda bulunur.

Yapısal Bileşim ve Malzemeler

Üst ve alt kiriş çubukları genellikle HRB400 veya CRB550 çeliğinden yapılır, ağ çubukları ise genellikle HPB300, HRB400 veya CPB550 çeliğini kullanır. Dikey ve yatay destek çubukları genellikle HPB300 veya HRB400'dür.

Alt kalıp olarak galvanizli çelik sac kullanıldığında kalınlığı 0,5 mm, akma dayanımı en az 250 N/mm², çift taraflı galvaniz kaplama ağırlığı en az 120 g/m² olmalıdır. Alt tabaka iki genişlikte gelir: Tip A (600 mm) ve Tip B (576 mm).

Çelik kafes yükseklikleri 50 mm ila 340 mm arasında değişir ve bu da 80 mm ila 370 mm arasındaki döşeme kalınlıklarına karşılık gelir. Üst ve alt kiriş çapları 6–12 mm, ağ çubuğu çapları ise 4–8 mm'dir. TD1–TD7 ve HB1–HB8 gibi çeşitli ürün serileri mevcuttur; TD3-90 yaygın olarak kullanılan bir modeldir.

Alt Kalıplara Göre Ürün Sınıflandırması

Ürünler alt kalıp tipine göre sınıflandırılır. Geleneksel tipte galvanizli çelik sac kullanılırken kalıcı (çıkarılamaz) tipte ince agregalı beton veya fiber çimento levha kullanılır. Ulusal standart atlasları 23CG56-1 ve 23CG56-2'ye göre kalıcı alt kalıp ürünleri, kalıbın yerinde sökülmesi ihtiyacını ortadan kaldırır, pürüzsüz bir alt yüzey sağlar ve nemli veya temiz ortamların yanı sıra asma tavanı olmayan binalar için de uygundur.

Gerçek Projelerde Performans

1. Süper Yüksek Kat Uygulaması: 140.800 m² Truss Deck

Şu anda inşaatı devam eden süper yüksek katlı projenin toplam taban alanı 218.000 m²'dir. A Kulesi 39 kat (176,1 m) yükselirken, B Kulesi 51 kata (212,4 m) ulaşıyor. Projede 140.800 m² kafes tabliye sistemi ve 16.100 m² kenar kalıbı kullanılmıştır. Döşeme kalınlıkları 110 mm ila 150 mm arasında değişiyordu ve kafes kirişler yüksek frekans dirençli nokta kaynağı kullanılarak üretildi.

Geleneksel yerinde dökme döşemelerle karşılaştırıldığında bu yöntem, kalıp kurulumunu, kalıbın çıkarılmasını ve inşaat demirinin manuel olarak bağlanmasını ortadan kaldırdı. İnşaat kalitesi tüm süreç boyunca istikrarlı ve güvenilir kaldı.

2. Uzun Açıklıklı ve Büyük Konsol Doğrulaması

Zhongguancun Yapay Zeka Bilim ve Teknoloji Parkı Sergi Merkezi, Pekin'deki "sıfır karbonlu bina" pilot projesidir. Dört katlı çelik çerçeve yapısı, Sismik Yoğunluk 8'e göre tasarlandı. Maksimum 3,5 m açıklığa ve maksimum 8,25 m konsol uzunluğuna sahiptir.

Makas yüksekliği 90 mm ve toplam döşeme kalınlığı 120 mm olan TD3-90 tipi döşeme döşemesi kullanıldı. İnşaat sırasında maksimum desteklenmeyen açıklık 3,0 m idi. 8,25 m'lik konsol bölgesinde, ‰1,5'lik yukarıya doğru bir eğim oluşturmak ve yapısal güvenliği sağlamak için açıklığın ortasına geçici çift dikey direkler yerleştirildi.

3. Yangın ve Korozyon Direnci Doğrulaması

Takviye tamamen betonla kaplanmıştır ve geleneksel yerinde dökme levhalara benzer şekilde yangına dayanıklılık sağlar. Testler, 100 mm kalınlığındaki bir levhanın (70 mm yüksekliğindeki çelik kafes kirişe karşılık gelir) 1,68 saatlik bir yangına dayanıklılık derecesine ulaştığını göstermektedir. Galvanizli çelik sac ilave yangın koruması gerektirmez.

Profilli çelik zemin kaplaması kullanan kompozit levhalarla karşılaştırıldığında, çelik kafes zemin kaplaması daha iyi korozyon direnci sunar. Galvanizli çelik sac servis aşamasında yapısal yük taşımaya katkı sağlamadığından pas, yapısal bütünlüğü bozamaz.

4. İnşaat Verimliliği ve Maliyet Verileri

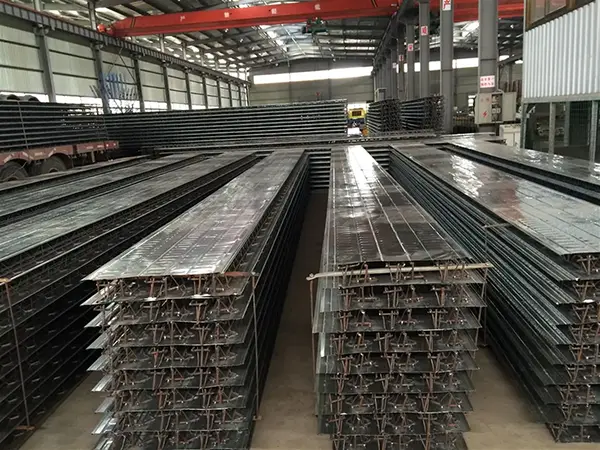

Fabrika üretimi, eşit donatı aralığı ve tutarlı beton kaplama kalınlığı sağlar. Sahada inşaat demiri bağlama işi %60-70 oranında azalır. Tianjin'deki Xiqing Houtai Plot G bodrum projesi için bu teknolojinin kullanılması inşaat süresini yaklaşık 10 gün kısalttı ve toplam 1,972 milyon RMB maliyet tasarrufu sağladı. Metrekare başına kapsamlı maliyet, geleneksel kompozit levhalara göre %20'den daha düşüktü.

Bir Bakışta Teknik Özellikler

Aşağıdaki parametreler JG/T 368-2012 endüstri standardını ve ulusal standart atlasları temel almaktadır. Özelleştirme mevcuttur.

Bu Sistem Neden Çalışıyor?

1. Fabrika Prefabrikasyonu Tutarlılığı Sağlar.Kafes, takviye aralığını eşit ve boyutları hassas tutan otomatik dirençli nokta kaynağıyla oluşturulur. Bu, sahadaki inşaat demiri bağlama işlemini %60 ila %70 oranında azaltır ve daha tutarlı inşaat kalitesine yol açar.

2. Yerinde Dökme Döşemelerle Karşılaştırılabilir Çift Yönlü Sertlik.Sistem, iki yönlü takviyeli yerinde dökme betonarme döşemeye benzer sertlik sunan, iki yönlü bir döşeme olarak tasarlanabilir. Sismik performans genellikle profilli çelik kompozit döşemelerden daha iyidir.

3. Ekstra Kaplama Olmadan Yangına ve Korozyona Direnç.Takviye tamamen betonla kaplandığından, 100 mm'lik bir levha, yangına dayanıklılık gerektirmeden 1,68 saatlik bir yangın derecesine ulaşır. Galvanizli sac sadece kalıp görevi gördüğü için korozyon yapısal güvenliği etkilemez.

4. Pürüzsüz Alt Yüzey ve Azaltılmış Döşeme Kalınlığı.Alt kısım düzdür. Standart profilli çelik zemin kaplamasıyla karşılaştırıldığında toplam döşeme kalınlığı 30-50 mm azaltılabilirken aynı net tavan yüksekliği korunabilir, bu da zeminden zemine yüksekliğin azaltılmasına yardımcı olur.

5. Maliyet ve Program Avantajları.Kalıp ortadan kaldırılıyor, destek en aza indiriliyor ve çok katlı eş zamanlı inşaat mümkün hale geliyor. Alt sac, yalnızca 0,5 mm çelik kalınlığıyla %96 yüzey alanı kullanımına ulaşarak malzeme tüketimini azaltır.

Tasarım ve Kurulumda Dikkat Edilecek Hususlar

İki yönlü döşeme tasarımı için:İnşaat demiri kafes döşemesi, enine yönde ilave takviye eklenerek iki yönlü bir döşeme olarak tasarlanabilir. Panel yerleşimi ve destek koşullarının tasarım varsayımlarıyla eşleştiğini yapı mühendisiyle teyit edin.

Kalıcı alt kalıp uygulamaları için:Asma tavan olmadan pürüzsüz bir alt tarafa ihtiyaç duyulduğunda ince agregalı beton veya fiber-çimento levhayı seçin. Seçilen alt kalıp malzemesi için ortamın uygun olduğunu doğrulayın.

Uzun konsollar için:Yukarıya doğru bombe oluşturmak için çift direklerin kullanıldığı Zhongguancun projesinde gösterildiği gibi, geçici desteklere ihtiyaç duyulabilir. Gerçek konsol uzunluğuna ve inşaat yüklerine göre sapma ve kamber gereksinimlerini hesaplayın.

Kurulum sırasında:Tüm düğümlerde ve desteklerde kaynak kalitesini sağlayın. Belirtilen kaynak aralığına ve elektrot basıncına uyun. Galvanizli saclarda kaplamaya zarar verebilecek aşırı ısıdan kaçının. Uzun süre sahada saklanması halinde panelleri nemden koruyun.

Tipik Uygulamalar

1.Yüksek ve süper yüksek katlı çelik yapılar için zemin ve çatı sistemleri.

2.Uzun açıklıklı ve geniş konsollu zemin yapıları.

3.Endüstriyel tesislerde ve lojistik depolarda işletim platformları ve zeminleri.

4.Kalıcı alt kalıbın tavsiye edildiği, neme dayanıklılık, korozyona dayanıklılık veya temiz oda ortamları gerektiren binalar.

Sıkça Sorulan Sorular

1. İnşaat demiri kafesli döşeme, profilli çelik levha kompozit döşemelerle nasıl karşılaştırılır?

Profilli çelik levha kompozit levhalar, hem kalıp hem de çekme takviyesi olarak çelik tabliyeye dayanır. İnşaat demiri kafes zemin kaplaması, yapısal takviye için ayrı bir çelik kafes kullanır, bu nedenle alt tabaka yalnızca kalıp görevi görür. Bu, alt tabakanın daha ince olabileceği (0,5 mm) ve korozyonun yapısal kapasiteyi etkilemediği anlamına gelir. Döşemenin alt tarafı da daha düzdür.

2. Kalıcı alt kalıp sisteminin avantajı nedir?

Kalıcı alt kalıp (ince agregalı beton veya fiber-çimento levha), beton kürlendikten sonra kalıbın sökülmesi ihtiyacını ortadan kaldırır. Asma tavan olmadan açıkta bırakılabilecek pürüzsüz, temiz bir alt taraf sağlar. Bu özellikle nemli, temiz veya mimari uygulamalarda kullanışlıdır.

3. İnşaat demiri kafesli döşeme iki yönlü döşemeler için kullanılabilir mi?

Evet. Sistem, enine takviye ekleyerek ve panel desteklerini buna göre tasarlayarak, yerinde dökme döşemeye benzer iki yönlü döşeme davranışı elde edebilir. Tasarımda panel boyutları ve kafes kiriş yönü dikkate alınmalıdır.

4. İnşaat sırasında hangi geçici desteğe ihtiyaç vardır?

Destek gereksinimleri kafes kiriş yüksekliğine, döşeme kalınlığına ve açıklığa bağlıdır. Yaklaşık 3 m'ye kadar olan tipik açıklıklar için geçici desteğe ihtiyaç duyulmayabilir. Daha uzun açıklıklar veya konsollar için geçici direkler veya destekler kullanılır. Üreticinin açıklık tabloları ve yapı mühendisinin hesaplamaları tam düzenlemeyi belirlemelidir.

5. İnşaat demiri kafes zemin kaplamasını hangi standartlar yönetir?

Ana endüstri standardı JG/T 368-2012 "Çelik Kafes Zemin Kaplaması"dır. Tasarım referansları arasında ulusal standart atlaslar 22G522-1 ve 23CG56-1/2 yer almaktadır. Malzeme ve kaynak testleri bu belgelerdeki gerekliliklere uygundur.
