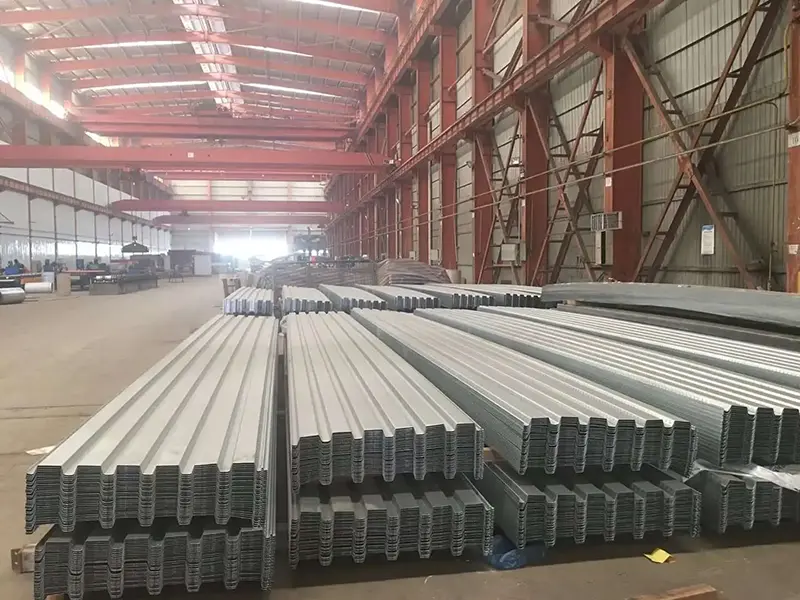

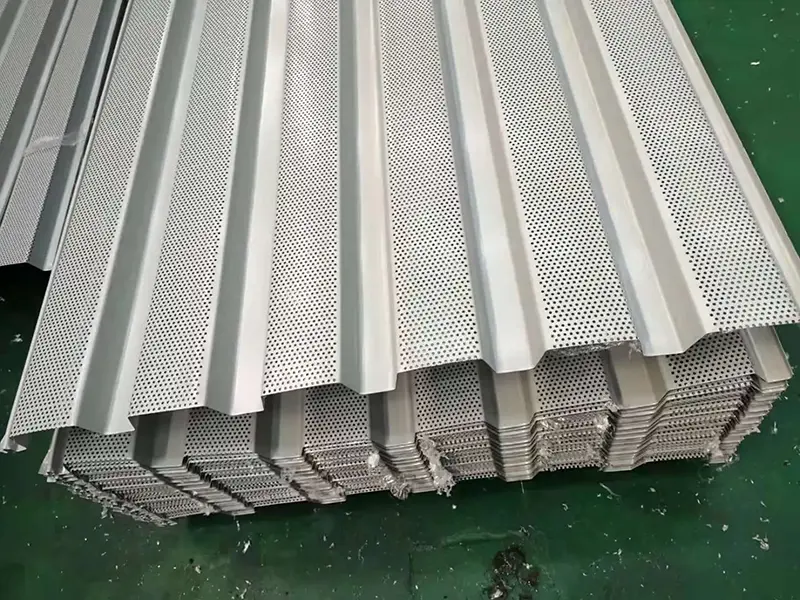

Açık Kaburgalı Zemin Kaplaması

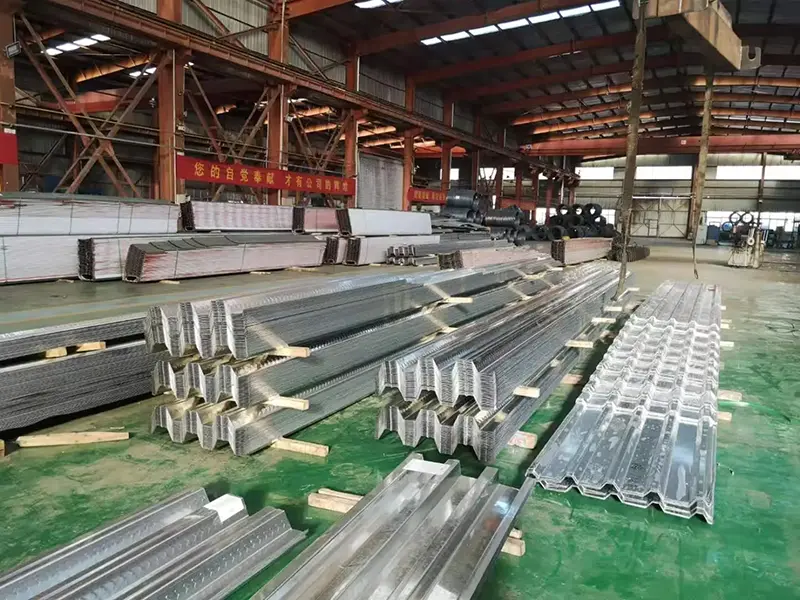

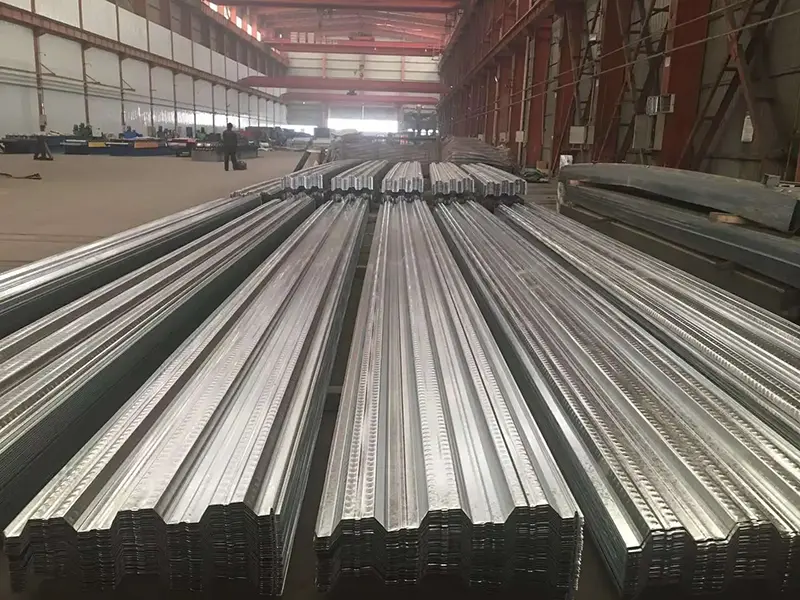

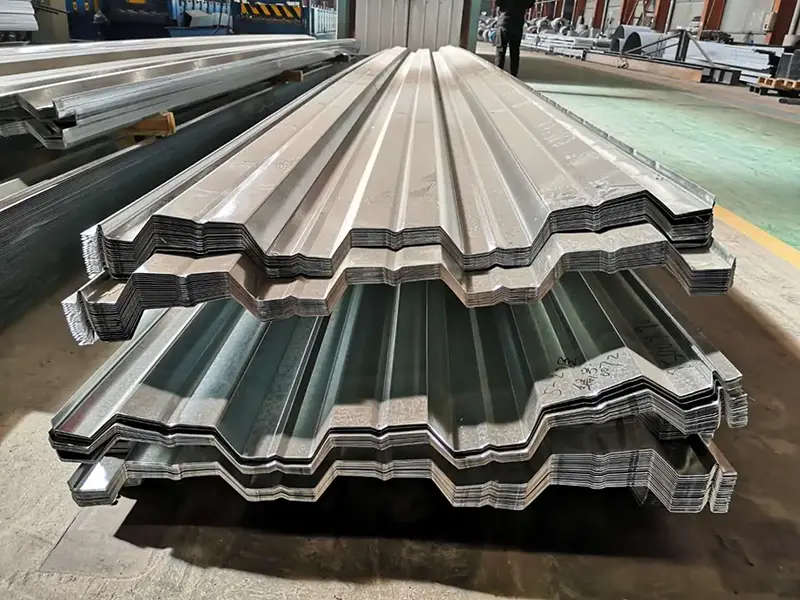

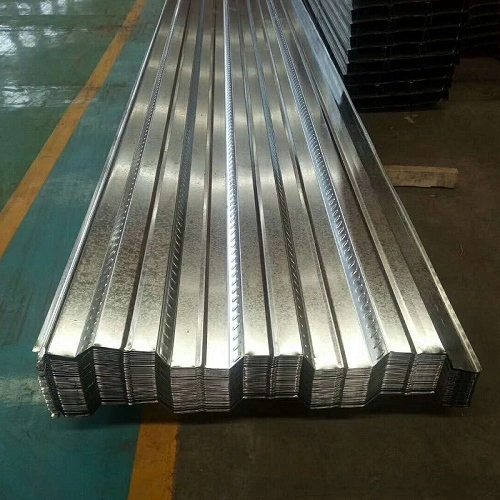

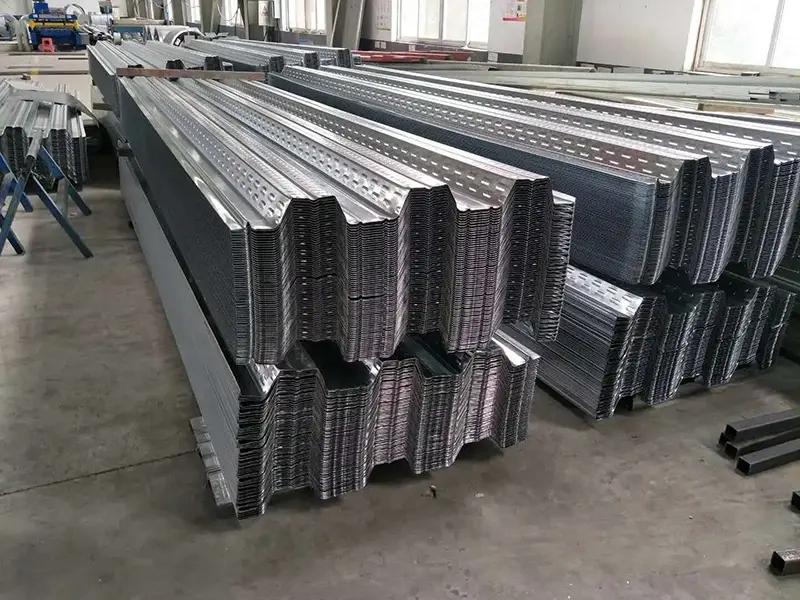

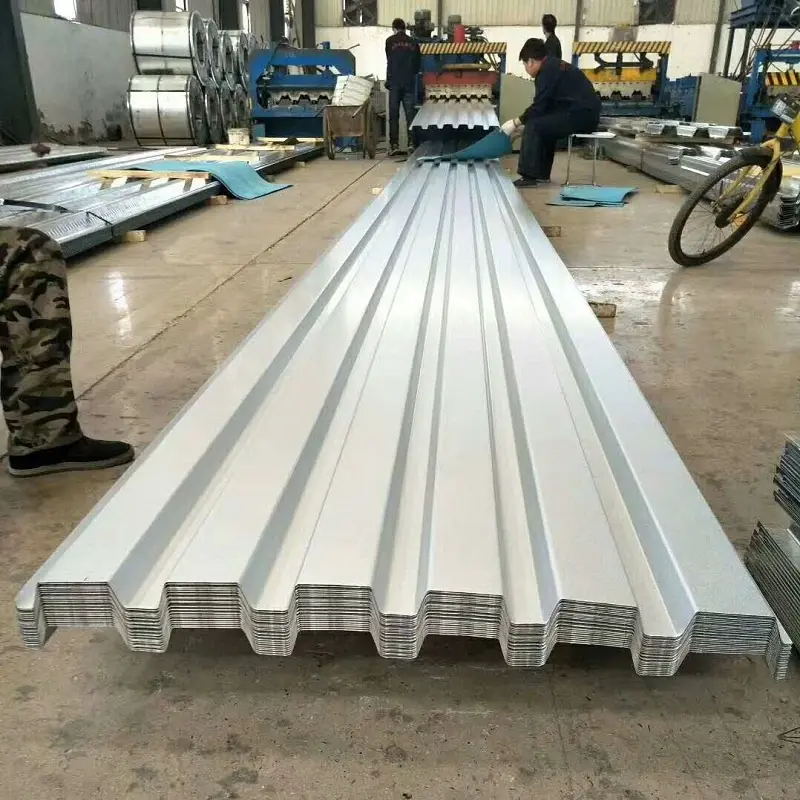

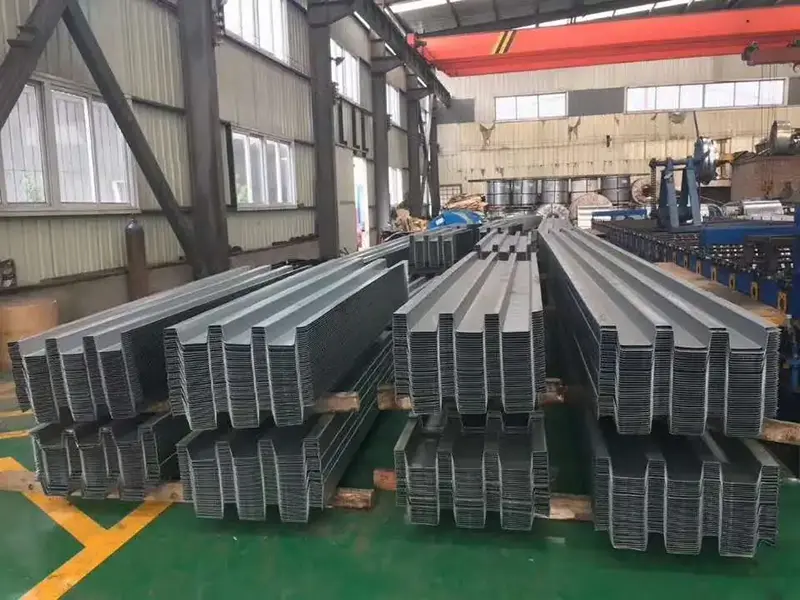

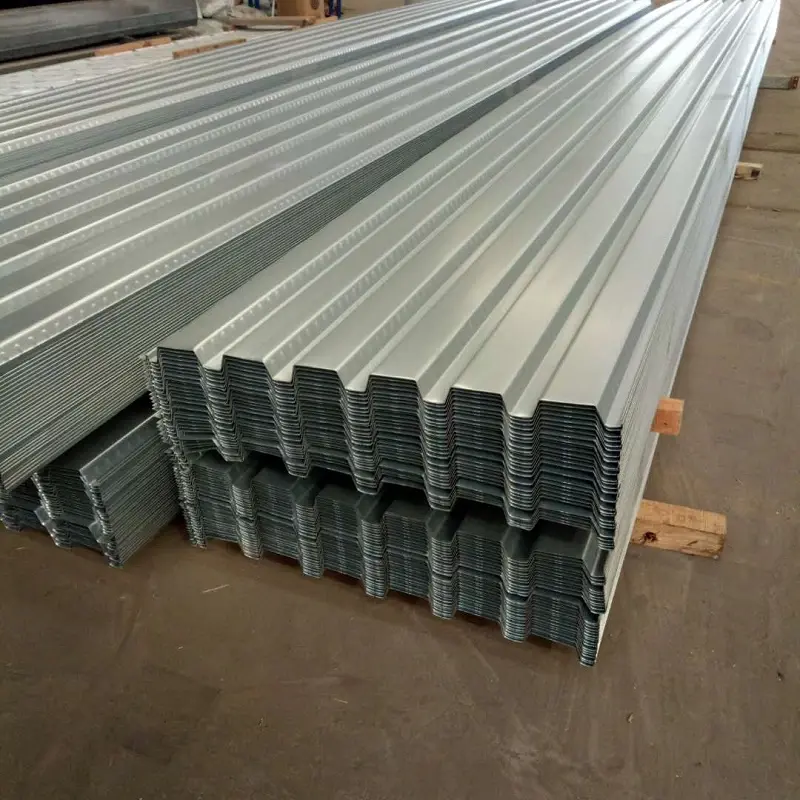

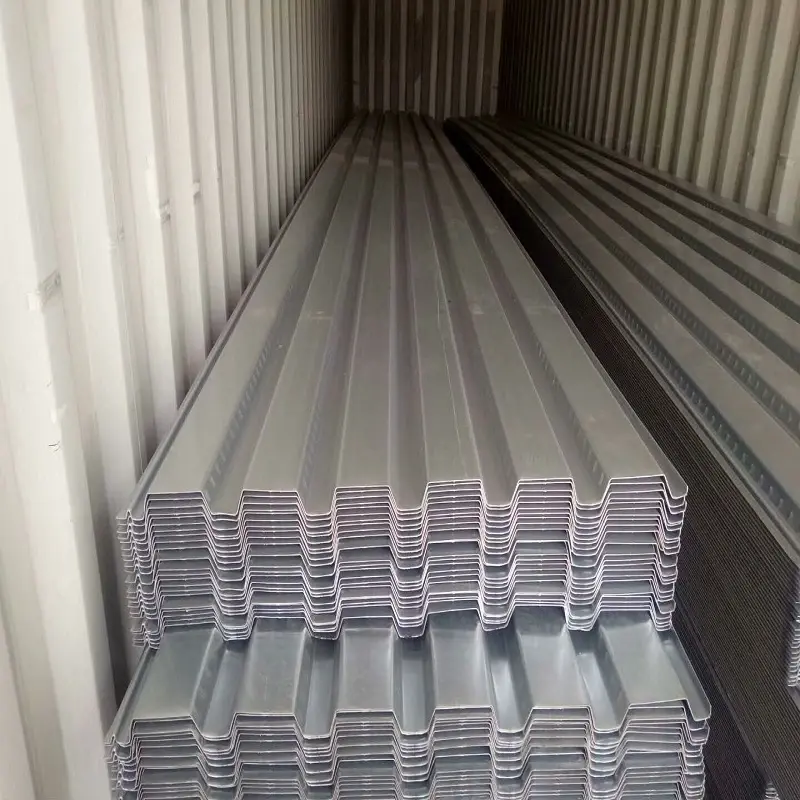

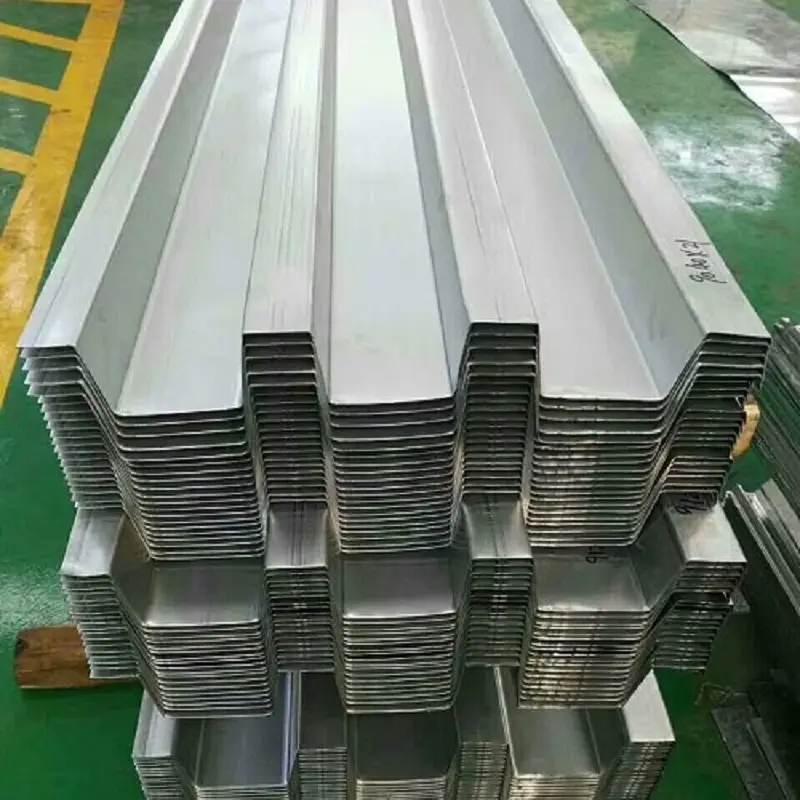

Açık Kaburga Zemin Kaplaması, sıcak daldırma galvanizli veya Al-Zn kaplı çelik sacdan yapılmış, soğuk şekillendirilmiş oluklu bir paneldir. Açık V, U veya trapezoidal bir kesite sahiptir ve kaburga kanalının üst kısmı açık bırakılmıştır. Bu tasarım, donatı çubuklarının yerleştirilmesini, elektrik hatlarının döşenmesini ve sahada beton dökülmesini kolaylaştırır.

SEBNO Yapı Malzemeleriçelik yapı ürün yelpazesinin bir parçası olarak açık profilli zemin kaplaması tedarik etmektedir. Paneller inşaat sırasında kalıcı kalıp görevi görür ve daha sonra çekme takviyesi olarak beton levha ile kompozit olarak çalışır.

Temel Malzemeler ve Yüzey İşlem

Temel malzeme, Shougang, Angang, Hangang, Tanggang, Baosteel ve WISCO gibi büyük yerel üreticilerden temin edilen yüksek kaliteli karbon yapı çeliği veya düşük alaşımlı çeliktir. Kaplama ağırlığı tipik olarak 60 ila 275 g/m² arasında değişir; zorlu ortamlar için maksimum 600 g/m² mevcuttur.

Yaygın akma mukavemetleri 250 MPa, 280 MPa, 320 MPa ve 350 MPa'dır ve 550 MPa'ya kadar ulaşabilir. Betonla bağı geliştirmek için yüzey kabartılabilir, bu da çelik tabliye ile döşeme arasında güvenilir kompozit etki oluşturulmasına yardımcı olur.

Sistem Nasıl Kurulur?

İnşaat sırasında döşeme çelik kirişlerin üzerine döşenir ve uçlarından tam nüfuzlu punto kaynaklarla sabitlenir. Ara bağlantılar, güverte boyunca çelik kirişe kaynaklanmış kesme saplamalarını kullanır. Bitişik paneller, kabartmalı bağlantı noktalarını birbirine kenetleyen özel sıkıştırma araçlarıyla birleştirilir.

Zemin kaplaması, inşaat aşamasında ıslak betonun ve inşaat yüklerinin kendi ağırlığını destekler. Beton sertleştikten sonra döşeme ile birlikte kompozit bir sistem gibi hareket ederek yapısal hesaplamalarda çekme donatısı görevi görür.

Profil Seçenekleri ve Teknik Veriler

Açık profilli zemin döşemesi serisi geniş bir profil yelpazesini kapsar. Aşağıdaki tablo çeşitli ana modellere ilişkin temsili parametreleri listelemektedir.

İnşaat Performansı ve Doğrulama

1. Kıyısız Açıklık Yeteneği

Beton dökümü sırasında, döşemenin kendi mukavemetini ve sertliğini kullanarak inşaat yüklerini desteklemesi gerekir. 1,2 mm kalınlığında Q345 çeliğinden yapılmış YX60-263-790 modeli için, üç açıklıklı sürekli 120 mm kalınlığındaki kompozit döşeme için maksimum desteksiz açıklık 2,65 m'dir. 0,8 mm kalınlıktaki YX51-250-750 modelinin uygulanabilir açıklık aralığı 2,5–3,0 m'dir.

Bu desteksiz yetenek, birden fazla zeminde eşzamanlı kuruluma olanak tanıyarak, aşamalı beton dökümüne ve daha hızlı bir genel inşaat sırasına olanak sağlar.

2. Kompozit Döşeme Yük Taşıma Kapasitesi

Çelik döşeme ve beton, kabartmalar ve kesme saplamaları yoluyla kompozit bir şekilde hareket ettiğinde, yük taşıma kapasitesi önemli ölçüde artar. Örneğin, Q235 çelik kirişli YX60-263-790 (1,0 mm kalınlık) ve 100 mm kalınlığında C30 beton levha kullanan bir konfigürasyonun bükülme kapasitesi 21,71 kN·m'dir. Bunun yerine Q345 çeliği kullanılırsa kapasite 29,77 kN·m'ye yükselir. Diğer beton kaliteleri, döşeme kalınlıkları ve çelik kaliteleri için kapasite değerleri bu parametreler kullanılarak hesaplanabilir.

3. Temel İnşaat Prosedürleri

Kurulum sırasında çeşitli prosedürlere dikkat edilmesi gerekir. Döşeme uçları, tam nüfuzlu nokta kaynakları ile çelik kirişlere bağlanmalıdır. Ara bağlantılarda güverte üzeri saplama kaynağı kullanılır. Bitişik levhalar, özel sıkma pensesi kullanılarak kabartmalı noktalarda birbirine kilitlenir. Kavisli alanlarda kenarların düzgün kalması ve galvaniz kaplamanın korunması için plazma kesim önerilir.

Orijinal tasarımda 305 mm'lik bir kaynak aralığı belirtilmektedir, ancak bu, yaya trafiği veya beton dökümü sırasında deformasyonu önlemek için inşaat sırasında azaltılabilir. Çatlamayı önlemek için, tasarım özelliklerine göre konsollu bölümlere negatif moment takviyesi de monte edilmelidir.

Uygulamadaki Teknik Avantajlar

1. Kalıcı Kalıp.Zemin kaplaması geleneksel ahşap kalıbın yerini alır, dolayısıyla kurulum, sökme veya desteklemeye gerek yoktur. Bu inşaat programını hızlandırır.

2. Yüksek Mukavemetli Hafif.Çelik tüketimi, 0,8 mm kalınlığındaki saclar için yaklaşık 9–10 kg/m² olup, optimum açıklık 2,5–3,5 m'dir. Zemin kaplaması aynı zamanda kompozit zemin sisteminde çekme takviyesi olarak da işlev görür.

3. Verimli Sıralı İnşaat.Paneller aynı anda birden fazla kata döşenebilir ve beton kademeli olarak dökülebilir. Bu, genel proje zaman çizelgesini önemli ölçüde kısaltır.

4. Kullanışlı Yardımcı Program Yönlendirmesi.Açık kanal profili, ikincil kanal açma veya kanal açma işlemine gerek kalmadan kablo kanallarının ve kabloların doğrudan kurulumuna olanak tanır.

5. Korozyon Direnci ve Geri Dönüştürülebilirlik.Galvaniz kaplama hem inşaat hem de servis aşamalarında paslanmayı önler. Çelik malzeme kullanım ömrünün sonunda tamamen geri dönüştürülebilir.

Tasarım ve Kurulumda Dikkat Edilecek Hususlar

Açıklık ve yük gereksinimleri için:Desteklenmemiş açıklık tablolarına ve kompozit döşeme yükü hesaplamalarına göre profili ve kalınlığı seçin. Daha ağır yükler veya daha uzun açıklıklar, daha kalın paneller veya daha yüksek çelik kaliteleri gerektirebilir.

Yardımcı program yönlendirmesi için:Açık nervürler, kablo kanallarını ve kabloları çalıştırmayı kolaylaştırır, ancak çakışmaları önlemek için düzen, takviye yerleşimi ile koordine edilmelidir.

Kavisli veya düzensiz alanlar için:Kenar kalitesini ve galvaniz kaplama bütünlüğünü korumak için kesme yerine plazma kesme tercih edilir.

Kaynak sırasında:Nokta kaynakları ve kesme saplamaları için belirtilen kaynak aralığını izleyin. İnşaat sırasında deformasyonu önlemek için geçici olarak daha yoğun aralıklar kullanılabilir, ancak son bağlantılar için yapısal tasarıma uyulmalıdır.

Tipik Proje Uygulamaları

1.Çok katlı ve yüksek katlı çelik yapılar için kompozit döşeme sistemleri.

2.Endüstriyel tesisler ve lojistik depolar için zemin yapıları.

3.Ticari kompleksler ve park yapıları da dahil olmak üzere geniş açıklıklı döşeme projeleri.

4.Hızlı inşaat ve aşamalı iş akışları gerektiren çelik yapı projeleri.

Sıkça Sorulan Sorular

1. Açık profilli ve kapalı profilli döşemeler yangına dayanıklılık açısından nasıl farklılık gösterir?

Kapalı profilli zemin kaplaması genellikle daha iyi yangın direnci sunar çünkü kaburgalar tamamen kapalıdır ve beton çeliği daha iyi çevreler. Açık profilli zemin kaplaması, projenin yangın derecesine bağlı olarak ek yangına dayanıklılık önlemleri gerektirebilir. Yangın testi her profil türü için gözden geçirilmelidir.

2. Açık profilli döşeme geçici destek olmadan kullanılabilir mi?

Evet, birçok açık profilli model, belirtilen açıklık sınırları dahilinde desteksiz kurulum için tasarlanmıştır. Örneğin, 1,2 mm Q345 çeliğine sahip YX60-263-790, üç aralıklı sürekli 120 mm'lik bir döşeme için desteksiz olarak 2,65 m'ye kadar açıklık sağlayabilir. Her zaman üreticinin açıklık tablolarına ve projenin yapısal hesaplamalarına bakın.

3. Galvanizli ve Al-Zn kaplamalı deck arasındaki fark nedir?

Her iki kaplama da korozyona karşı koruma sağlar, ancak Al-Zn kaplama genellikle yüksek sıcaklıkta ve belirli aşındırıcı ortamlarda daha iyi direnç sağlar. Seçim, proje ortamına ve hizmet ömrü gereksinimlerine bağlıdır. Al-Zn kaplama genellikle kıyı veya endüstriyel ortamlar için belirtilir.

4. Açık profilli zemin kaplaması ile elektrik hatları nasıl kurulur?

Açık nervürler, beton sertleştikten sonra boruların ve tellerin çalıştırılması için alan sağlar. Bu, levhadaki kanalların kesilmesi ihtiyacını ortadan kaldırır. Ancak donatı çubuklarına müdahaleyi önlemek için tesisat yerleşimi beton dökülmeden önce planlanmalıdır.

5. Açık Kaburgalı Zemin Kaplaması için hangi standartlar geçerlidir?

Profilli çelik saclar için birincil standart GB/T 12755-2008'dir. Yapısal tasarım tipik olarak GB 55004-2021 ve ulusal standart atlas 05SG522'ye uygundur. Talep üzerine malzeme sertifikaları ve yük test raporları sağlanabilir.
