Kompozit Zemin Kaplaması

SENBO Yapı Malzemeleriçelik yapı ürün yelpazesinin bir parçası olarak kompozit zemin kaplaması tedarik etmektedir. Bu profilli çelik saclar, entegre bir zemin sistemi oluşturmak üzere betonla birlikte çalışarak inşaat sırasında kalıcı kalıp, servis aşamasında ise çekme takviyesi görevi görüyor.

Zemin döşemesi olarak da bilinen kompozit zemin döşemeleri, profilli çelik levhaların doğrudan çelik kirişler üzerine döşenmesi ve bunların güverte boyunca saplama kaynağı ile bağlanmasıyla oluşturulan modern bir döşeme sistemidir. Bu, yük taşıma ve deformasyon için entegre bir ünite görevi gören bir sistem oluşturur.

Sistem Nasıl Çalışır?

Teknik prensip, inşaat ve hizmet aşamalarında çelik ve betonun oynadığı farklı rollere dayanmaktadır.

İnşaat Aşaması:Profilli çelik kaplama, ıslak betonun kendi ağırlığını ve inşaatın canlı yüklerini destekleyen kalıcı kalıp görevi görür. Sağlam bir çalışma platformu sağlar ve sıralı, çok katlı döküm işlemlerini kolaylaştırır.

Servis Aşaması:Profilli çelik kaplama, servis yüklerini desteklemek için betonla birlikte çalışarak döşemenin alt kısmında çekme takviyesi görevi görüyor. Bu, gerekli geleneksel inşaat demiri ve beton hacmini azaltır.

Profil Çeşitleri ve Ürün Sınıflandırması

Çelik kaplamanın kesit profiline bağlı olarak, kompozit döşeme levhaları üç tipe ayrılır: açık kaburgalı, kapalı kaburgalı ve yeniden girişli (veya daraltılmış kaburgalı) profiller.

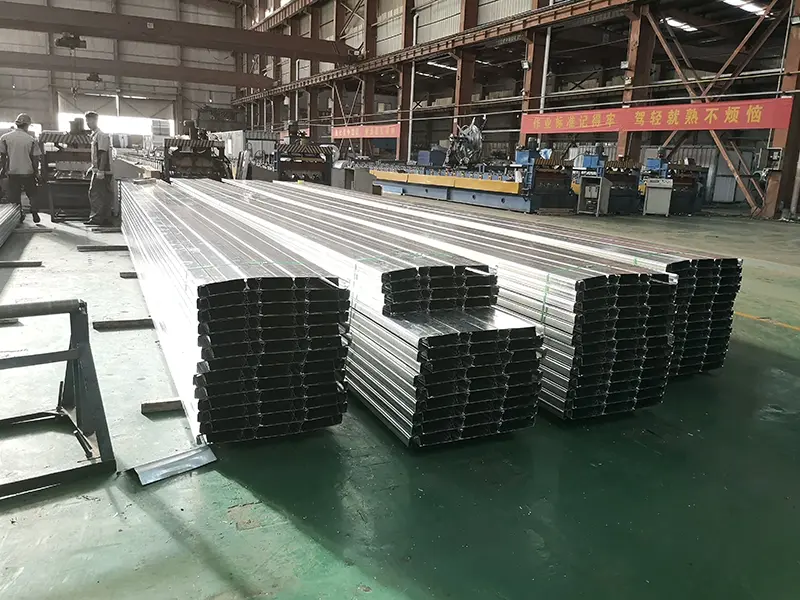

YXB48-200-600 ve YXB65-185-555 modelleri gibi kapalı profilli ürünler için kapalı kaburga tasarımı, kaburgaları tamamen betonla kaplar. Bu, yerinde dökme levhalardaki takviye çubuklarına çok benzer şekilde işlev görür ve üstün yangın direnci sunarken hem çeliğin hem de betonun ilgili yapısal özelliklerini en üst düzeye çıkarır.

Malzeme ve Yapısal Gereksinimler

Kompozit zemin levhalarının yapımı, ulusal standartlara ve endüstri kurallarına uygun olarak aşağıdaki temel gereksinimleri karşılamalıdır.

Sahada Doğrulanmış Performans

1. İnşaat Verimliliği: Sıralı Operasyonlar Programları Kısaltıyor

Kompozit döşeme plakaları, birincil çelik yapıların hızlı inşaat gereksinimlerine uygundur. Profilli çelik saclar bir kez döşendikten sonra anında çalışma platformları görevi görerek, birden fazla zeminde eşzamanlı kuruluma ve aşamalı beton dökülmesine olanak tanıyan sıralı inşaat iş akışlarına olanak tanır. Süper yüksek bina uygulamalarında bu özellik, genel inşaat programının etkili kontrolünü destekler.

2. Yangına Dayanıklılık: Kapalı Profilli Tip Yangına Dayanıklı Sprey Gerektirmeyebilir

Sabit Yangın Söndürme Sistemleri ve Yangına Dayanıklı Bileşenlerin Kalite Denetimi ve Denetimi Ulusal Merkezi tarafından test edilen kapalı profilli kompozit zemin döşemesi, belirli konfigürasyonlarda yangına dayanıklılık spreyine ihtiyaç duymadan yangına dayanıklılık derecesi gereksinimlerini karşılar. Çelik Yapıların Yangından Korunmasına İlişkin Teknik Kod'a (GB 51249-2017) göre, kompozit zemin döşemesi, membran etkisini hesaba katarak yangına dayanıklılık doğrulama gerekliliklerini karşılıyorsa, herhangi bir ek yangından korunma önlemine gerek yoktur. Büyük deformasyonlar altındaki membran etkisi, tabliyenin kendi doğal yangına dayanıklılık potansiyelini kullanmasına olanak tanır.

3. Bileşik Eylem: Kapalı Profil Türü Tam Bileşik Davranışa Ulaşır

Kapalı kaburga tasarımı, yerinde dökme döşemedeki takviye çubuklarına benzer şekilde, çelik döşeme kaburgalarının tamamen betonla kaplanmasını sağlar. Bu, yapısal güçlendirme sistemi içerisinde hem çeliğin hem de betonun ilgili özelliklerini en üst düzeye çıkarır. Deneysel testler, kapalı profilli zemin döşemelerinin, açık profilli sistemlere kıyasla üstün yük taşıma kapasitesine ve kayma direncine sahip olduğunu doğrulamaktadır.

4. Ekonomik Faydalar: Daha Az Kalıp ve Güçlendirme

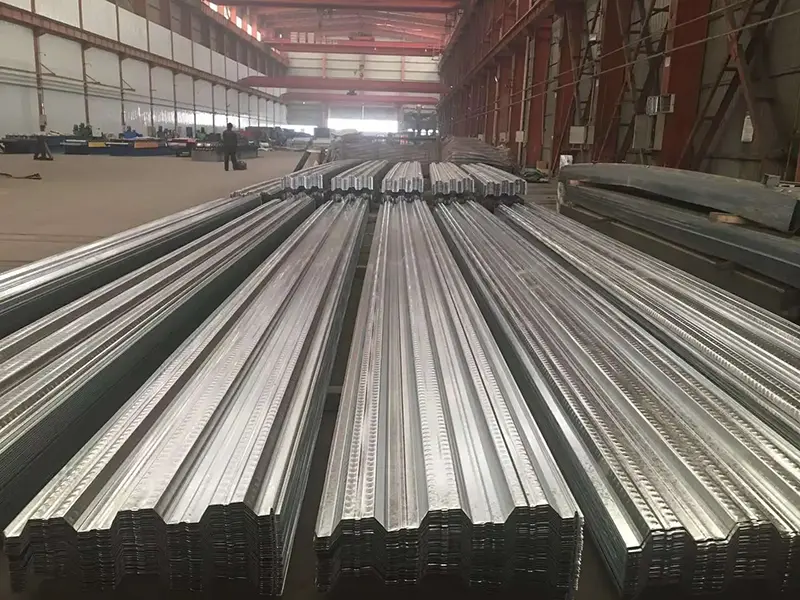

Kompozit zemin döşemesi, kalıcı kalıp olarak profilli çelik kaplamayı kullanıyor ve geleneksel ahşap kalıplarla ilişkili kurulum, sökme ve destekleme işlemlerini ortadan kaldırıyor. Servis aşamasında alt çekme takviyesi olarak görev yaparak gereken toplam inşaat demiri miktarını azaltır. Güverte yüzeyindeki kabartmalar betonla güçlü bir bağ oluşturur ve takviye kaburgalarının dahil edilmesi sistemin yüksek yük taşıma kapasitesi sunmasını sağlar.

Temel Performans Özellikleri

1. Sıyırma olmadan Kalıcı Kalıp.Profilli çelik kaplama, geleneksel kalıbın yerini alarak kurulum, sıyırma ve destekleme adımlarını ortadan kaldırır. Bu, inşaat programlarını kısaltır ve işçilik maliyetlerini azaltır.

2. İkili Yapısal İşlev.Kaplama, inşaat sırasında kalıp, servis aşamasında ise çekme takviyesi görevi görerek inşaat demiri ve beton tüketimini azaltır.

3. Kapalı Profilli Döşemelerin Yangına Dayanımı.Test edilmiş kapalı profilli kompozit zemin döşemeleri, yangına dayanıklı sprey olmadan yangına dayanıklılık derecesi gereksinimlerini karşılayabilir ve proje maliyetlerini azaltabilir.

4. Verimli Sıralı İş Akışı.Sistem, eş zamanlı kurulumu ve birden fazla kata aşamalı beton dökülmesini destekler. Döşeme bir kez kurulduktan sonra tavan kurulumu ve tesisat yönlendirme gibi sonraki görevler için bir çalışma platformu görevi görür.

5. Sismik Performans.Zemin kaplaması, birincil ve ikincil çelik kirişlere kesme saplamaları aracılığıyla bağlanarak gelişmiş sismik dirence sahip entegre bir yapısal sistem oluşturuyor.

Tasarım ve Kurulum Kılavuzu

Profil seçimi için:Daha yüksek yangın direnci ve ek yangına dayanıklılık gerektirmeyen kompozit eylem gerektiren projeler için kapalı kaburga profilleri önerilir. Daha basit kurulumun veya daha hafif ağırlığın tercih edildiği durumlarda açık nervürlü profiller kullanılabilir ancak yangına dayanıklılık ve yük kapasitesi ayrıca doğrulanmalıdır.

Döşeme kalınlığı ve takviye için:Toplam döşeme kalınlığı en az 90 mm olmalı ve profilli çelik sacın üzerinde en az 50 mm'lik bir beton kaplama bulunmalıdır. Ek takviye miktarı açıklık, yük ve yangın derecesi gereksinimlerine bağlıdır.

Galvaniz kaplama dayanıklılığı için:Standart galvaniz kaplama ağırlığı her iki tarafta en az 120 gr/m²'dir. Oldukça aşındırıcı ortamlar için daha ağır bir kaplama veya ek koruma gerekebilir.

Kurulum sırasında:Güverteden çelik kirişe kesme saplamalarının uygun şekilde kaynaklandığından emin olun. Belirtilen saplama aralığını ve kenar mesafesini takip edin. Aşırı sehimi önlemek için beton dökümü sırasında döşemenin yeterince desteklendiğini doğrulayın.

Uygun Proje Tipleri

1.Yüksek ve süper yüksek katlı çelik yapılar için zemin ve çatı sistemleri.

2.Stadyumlar, sergi merkezleri ve havaalanı terminalleri gibi geniş açıklıklı kamu binaları.

3.Endüstriyel tesisler, lojistik depolar ve park yapıları da dahil olmak üzere endüstriyel ve ticari binalar için zemin kaplamaları.

4.Hızlı inşaat ve aşamalı, sıralı iş akışları gerektiren çelik yapı projeleri.

Sıkça Sorulan Sorular

1. Açık kaburgalı ve kapalı kaburgalı kompozit zemin kaplaması arasındaki fark nedir?

Açık nervürlü profiller betona tam olarak gömülmemiş açıkta kalan trapez nervürlere sahipken, kapalı nervürlü profiller tamamen kapalı nervürlere sahiptir. Kapalı nervürlü profiller tipik olarak daha iyi kompozit etki ve yangına dayanıklılık sağlar çünkü nervürler takviye çubukları gibi davranır ve beton çeliği tamamen kaplar.

2. Kompozit zemin kaplaması her zaman yangına dayanıklı sprey gerektirir mi?

Her zaman değil. Kapalı profilli kompozit döşeme döşemeleri, membran etkisi gibi GB 51249-2017'deki koşulları karşılamaları durumunda, yangına dayanıklılık spreyi olmadan yangına dayanıklılık gereksinimlerini karşılayabilir. Bununla birlikte, açık kaburgalı profiller veya daha ince levhalara sahip döşemeler ilave yangın koruması gerektirebilir. Bir yangın mühendisliği değerlendirmesi önerilir.

3. Deck çelik kirişlere nasıl bağlanır?

Döşeme, güverte boyunca saplama kaynağı kullanılarak çelik kirişlere bağlanır. Kesme saplamaları döşeme boyunca kiriş flanşına kaynak yapılarak kompozit bir bağlantı oluşturulur. Saplama çapı, aralığı ve yerleşimi proje tasarımına ve ilgili standartlara uygun olmalıdır.

4. Belirli bir açıklık ve yük için hangi kalınlığı seçmeliyim?

Gerekli kalınlık profil tipine, açıklığa, beton kalınlığına ve tasarım yüklerine bağlıdır. Tipik ofis veya konut zeminleri için 0,8–1,2 mm kalınlık yaygındır ancak daha uzun açıklıklar veya daha ağır yükler 1,2–1,5 mm gerektirebilir. Uygun kalınlığı belirlemek için yapısal hesaplamalar yapılmalıdır.

5. Kompozit zemin kaplaması korozif ortamlarda kullanılabilir mi?

Standart galvaniz kaplama çoğu iç mekan uygulaması için iyi korozyon direnci sağlar. Dış mekan veya yüksek derecede aşındırıcı ortamlar için daha ağır bir galvaniz kaplama veya ek koruyucu önlemler belirtilebilir. Dayanıklılık gereksinimleri için proje spesifikasyonlarına bakın.
