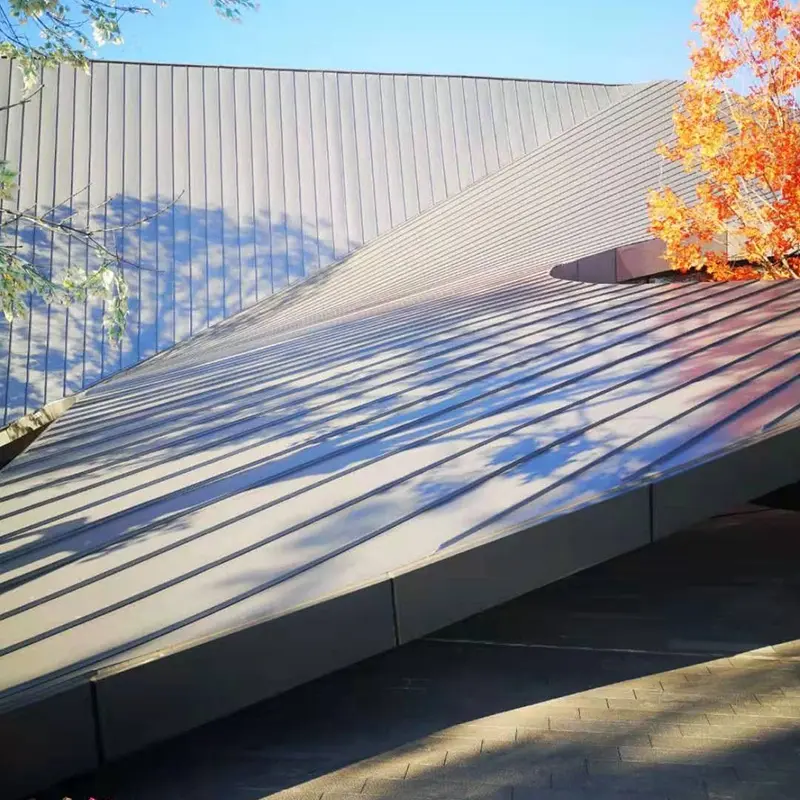

Alu-Mg-Mn Alaşımlı Levha

Alu-Mg-Mn Alaşımlı Levhalar, dik kenet çatı ve duvar sistemlerinde kullanılmak üzere AA3004 alüminyum şeritten rulo halinde şekillendirilmiştir. Alaşım, daha yüksek mukavemet ve korozyon direnci için manganez ve magnezyum içerir; bu da onu uzun açıklıkların ve az bakımın gerekli olduğu büyük kamu binaları için uygun hale getirir. SENBO, şekillendirme öncesinde alaşım kalitesi, çekme özellikleri ve kaplama kalınlığı konusunda gelen malzeme doğrulamasını gerçekleştirir. Üretim ekibi ayrıca profilleri belirlenen tolerans dahilinde tutmak için nervür geometrisini ve panel genişliğini düzenli aralıklarla kontrol ediyor.

Alaşım Bileşimi ve Kaplama

AA3004 yaklaşık %1,0 ila %1,5 manganez, %0,8 ila %1,3 magnezyum ve az miktarda silikon, bakır ve çinko içerir. Bu formülasyon şekillendirilebilirliği yapısal güçle dengeler. Alu-Mg-Mn Alaşımlı Levha yüzeyi, minimum %70 reçine içeriğine sahip bir PVDF florokarbon sistemi kullanılarak haddelemeden önce kaplanır. Kaplama işlemi sürekli bir hat üzerinde gerçekleştirilir ve temizleme, kromat işlemi, astar ve son kat işlemlerini içerir. Bitmiş kaplama tutarlı renk ve uzun süreli hava koşullarına dayanıklılık sağlar.

Teknik Veriler

Tamamlanan Projelerden Performans Kanıtları

Ağırlık Tasarrufu ve Yapısal Faydalar

Alüminyumun yoğunluğu 2,73 g/cm³, çeliğin yoğunluğu ise 7,85 g/cm³'tür. Aynı panel alanı için alüminyum çatı, çelik çatının yaklaşık üçte biri kadar ağırlığa sahiptir. Bu ağırlık azalması aşıklar, kolonlar ve temeller üzerindeki yükü azaltır. AA3004'ün H36 temperindeki çekme mukavemeti 240 ila 285 MPa'ya ulaşır; bu, dik dikiş profilleri ve rüzgarın yükselmesine ve termal harekete direnmesi gereken uzun paneller için yeterlidir. Birçok havaalanı ve stadyum projesinde bu malzeme özellikle yapısal çelik tonajını azaltmak için kullanıldı.

Uzun Süreli Korozyon Davranışı

Alüminyum havaya maruz kaldığında ince, yoğun bir oksit tabakası oluşturur. Bu katman, ana metalin daha fazla oksidasyonunu önler. Bağımsız ölçümler, normal atmosfer koşullarında yıllık kalınlık kaybının yaklaşık 0,5 mikrometre olduğunu gösteriyor. 0,7 mm'lik bir panel, 100 yıllık maruziyetten sonra hala yaklaşık 0,65 mm'yi koruyacaktır. PVDF kaplama, endüstriyel kirleticilere ve tuz spreyine karşı ek bir bariyer sağlar. Bu iki mekanizma, 50 yıldan fazla olan belirtilen tasarım ömrünü destekler.

Termal Hareket ve Sabit Dikiş Tasarımı

Metal çatılar sıcaklık değişimleriyle genişler ve daralır. Dik dikiş sistemi, her bir panelin aşıklara sabit kalarak eğim boyunca hareket etmesine olanak tanıyan kayan T klipslerini kullanır. Bu, bükülmeyi veya bağlantı elemanının yorulmasını önler. Tek paneller uç bindirmeleri olmadan 120 metreye kadar uzunluklarda üretilebilmekte, bu sayede olası sızıntı noktaları ortadan kaldırılmakta ve su sızdırmazlığı artırılmaktadır. Xiamen Xiang'an Havaalanında bireysel paneller 101 metreye ulaştı. Yüksek rakımlı rulo şekillendirme makineleri, panelleri sahada yerden 48 metre yüksekte üretti ve bu da kurulum verimliliğini %35'ten fazla artırdı.

Rüzgar Artışı Doğrulaması

Xiamen Xiang'an Havalimanı'ndaki çatı sistemi, bir laboratuvarda rüzgar kaldırma testine tabi tutuldu. Test programı, statik ve dinamik basınç yüklemesini kullanarak şiddetli tayfun koşullarını simüle etti. Dört turlu doğrulama, sistemin Kategori 17 süper tayfuna eşdeğer rüzgar kuvvetlerine dayanabileceğini doğruladı. Testler yalnızca paneli değil, metal çatı panellerini, çatı aşıklarını, olukları ve bağlantı elemanlarını da kapsıyordu.

Yangın ve Yıldırımdan Korunma

Sistem, A1 Sınıfı yangın derecesine sahiptir. Metal yüzey, yangının yayılmasına katkıda bulunmadan kıvılcımlara ve alevlere dayanabilir. Yıldırımdan korunma için 0,7 mm veya daha fazla kalınlığa sahip paneller, GB 50057'ye göre hava terminalleri olarak kullanılabilir. Bu, çatı geçişlerini gerektiren ayrı paratonerlere olan ihtiyacı ortadan kaldırır. Dik dikiş profilinin kendisi, doğru şekilde bağlandığında sürekli bir iletken yol sağlar.

Ürün Özellikleri

• Düşük yapısal ağırlık:2,73 g/cm³ yoğunluğa sahip paneller, aynı kapsama sahip çelik kaplamayla karşılaştırıldığında aşıklar, kolonlar ve temeller üzerindeki ölü yükü azaltır.
• Uzun hizmet beklentisi:Doğal alüminyum oksit tabakası ve PVDF kaplama birlikte 50 yılın üzerinde bir tasarım ömrünü destekler ve kaplama garantileri genellikle 15 ila 20 yıl arasındadır.
• Sızdırmazlık maddesi olmadan dikiş bütünlüğü:Dik dikiş bağlantısı mekanik olarak kilitlendiğinden, su yalıtımı eskiyebilecek, çatlayabilecek veya değiştirilmesi gerekebilecek dolgu malzemesine bağlı değildir.
• Termal hareket konaklama:Kayar T klipsleri, panellerin çatı eğimi boyunca genişlemesine ve daralmasına olanak tanıyarak uzun vadede gerilim oluşumunu önler.
• Geniş şekillendirme kapasitesi:Alaşım düz, kavisli, konik ve yelpaze şeklinde paneller halinde şekillendirilebiliyor; bu da onu kubbeler, tonozlar ve serbest biçimli yüzeyler için uygun hale getiriyor.
• Yangın ve yıldırım uyumluluğu:Malzeme yanıcı değildir ve 0,7 mm veya daha kalın paneller, ilave çatı geçişlerini önleyerek yıldırım hava terminalleri görevi görebilir.

Tipik Uygulamalar

• Uzun açıklıkların ve düşük bakımın öncelikli olduğu havaalanı terminalleri ve yüksek hızlı tren istasyonları için çatı ve duvar kaplaması.
• Stadyumlar, sergi merkezleri ve tiyatrolar dahil olmak üzere hafif ve dayanıklı çatı kaplamasından yararlanan büyük kamu binaları.
• Korozyona karşı direncin önemli bir gereklilik olduğu kıyı veya sanayi bölgelerindeki binalar.
• Mevcut yapının ağır çelik panelleri destekleyemediği yenileme ve çatı kaplama projeleri.
• Kubbeler, tonozlar ve serbest biçimli yüzeyler gibi kavisli veya konik paneller gerektiren karmaşık çatı formları.

Tasarım ve Kurulumda Dikkat Edilecek Hususlar

• Açıklığa, rüzgar yüküne ve çatı eğimine göre panel profilini ve kalınlığını seçin. Dik kenet sistemleri için minimum %5'lik bir eğim yaygındır, ancak ilave sızdırmazlık ile daha düşük eğimler de kabul edilebilir.
• Hesaplanan rüzgar kaldırma yüküne göre T-klips aralığını belirtin. Çatı kenarları ve köşelerinin yakınında daha yakın mesafeye ihtiyaç vardır.
• Kavisli paneller için minimum bükülme yarıçapını imalattan önce üreticiyle teyit edin.
• Galvanik korozyonu önlemek için uyumlu malzemelerden yapılmış bağlantı elemanları ve klipsler kullanın. Paslanmaz çelik veya alüminyum klipsler tercih edilir.
• Panelleri örtü altında saklayın ve kuru tutun. Açık havada depolama gerekiyorsa, yığını yükseltin ve yoğuşmayı önlemek için hava alabilen bir örtü kullanın.
• Kurulum sırasında, dikiş yapmadan önce panel hizalamasını ve klipsin birbirine geçmesini kontrol edin. Belirli bir profil için doğru dikiş makinesi ayarlarını kullanın.

Proje Ekiplerinden Ortak Sorular

AA3004, çatı kaplaması için AA3003 ile nasıl karşılaştırılır?

AA3004, AA3003'e göre daha yüksek manganez ve magnezyum içeriğine sahiptir, bu da ona daha iyi güç ve korozyon direnci sağlar. Kenet çatılarda AA3004 sıklıkla tercih edilir çünkü daha yüksek rüzgar yüklerini ve daha uzun açıklıkları kalınlık eklemeden karşılayabilir.

Al-Mg-Mn panelleri çatıların yanı sıra duvarlarda da kullanılabilir mi?

Evet aynı malzeme ve dik kenet profili duvar kaplamasına da uygulanabilir. Profil boyutları ve klips tasarımı farklılık gösterebilir ve duvarlar için rüzgar yükü gereksinimleri ayrıca kontrol edilmelidir.

Dik kenet Al-Mg-Mn çatı için minimum çatı eğimi nedir?

Standart detaylar için %5'lik bir eğim tipiktir. Sürekli paneller ve dikkatli yalıtım ile yaklaşık 1,5 dereceye kadar daha düşük eğimler mümkün olabilir, ancak proje mühendisi tasarımı belirli iklim ve yağış yoğunluğuna göre doğrulamalıdır.

Metal panelin altında her zaman bir buhar bariyeri gerekli midir?

Çatı oluşumunda yoğuşmayı önlemek için normalde yalıtımın sıcak tarafında bir buhar kontrol katmanı bulunur. Kesin katmanlar bina kullanımına ve iklime bağlıdır. Çatı sistemi tasarımcısı komple montajı belirtmelidir.

Kalite Kontrol ve Dokümantasyon

Malzeme sertifikaları alaşım derecesini, temperini, mekanik özelliklerini ve kaplama tipini doğrulamalıdır. Üretim sırasında boyutsal kontroller panel genişliğini, kaburga yüksekliğini ve uzunluğunu kapsar. Büyük projeler için numuneler kaplama kalınlığı ve yapışma açısından test edilebilir. Yerinde teslim alma işlemi, kurulum başlamadan önce panel sayısını, profilini ve yüzey durumunu doğrulamalıdır.

Seçim Faktörleri

• Standart bir PVDF kaplamanın yeterli olup olmadığına veya ek korumaya gerek olup olmadığına karar vermek için tesisin korozyon kategorisini değerlendirin.
• Kavisli veya karmaşık çatı şekilleri için, panel tedarikçisini erkenden şekillendirilebilirliği ve kurulum sırasını gözden geçirmeye dahil edin.
• Tasarım rüzgar yükünü kontrol edin ve klips aralığının ve bağlantı elemanı seçiminin hesaplanan yükleri karşıladığını doğrulayın.
• Bakım erişim planını gözden geçirin. Kaplanmış yüzey çok az bakım gerektirse de, çıkıntılar ve girintiler hala periyodik kontrole ihtiyaç duymaktadır.
• Çatının termal hareket aralığını göz önünde bulundurun ve dik kenet sisteminin beklenen genişleme ve daralmayı karşılayabildiğini doğrulayın.
