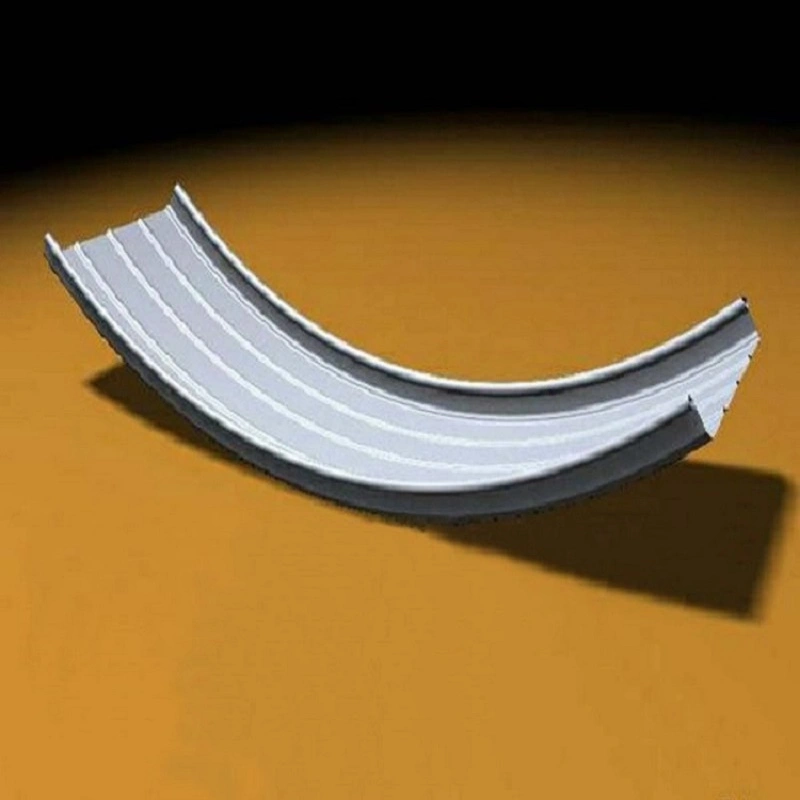

Alu-Mg-Mn Kemerli Çatı Kaplama Panelleri

SENBO Yapı Malzemelerimetal çatı sistemi ürün yelpazesinde Alu-Mg-Mn Kemerli Çatı Kaplama Panelleri tedarik etmektedir. Bu paneller AA3004 serisi alüminyum-magnezyum-manganez alaşımından üretilir ve karmaşık çatı geometrilerinin mimari gereksinimlerini karşılamak üzere kavisli, standart dışı profiller halinde şekillendirilir.

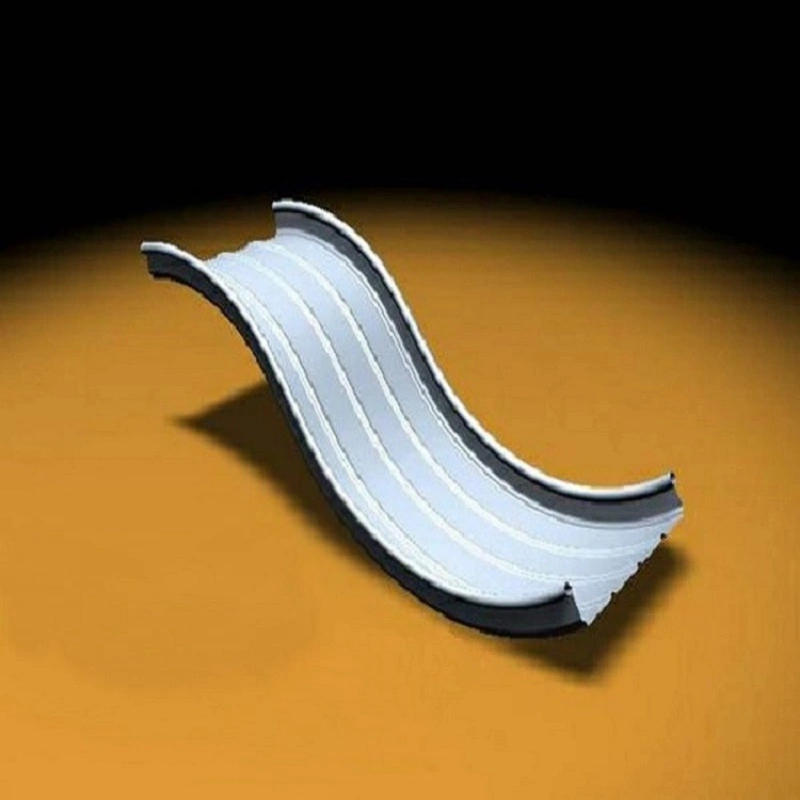

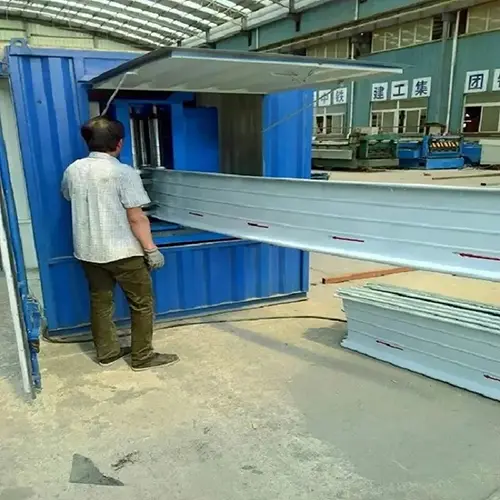

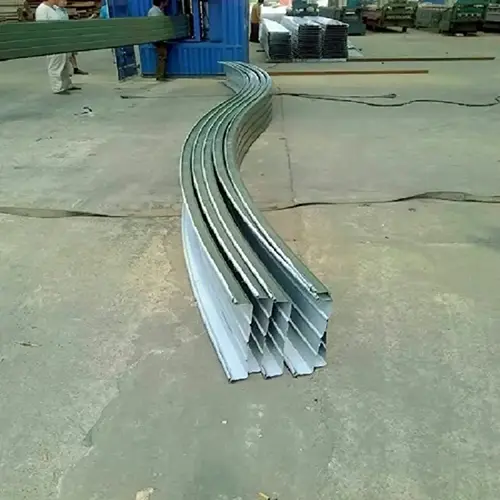

Al-Mg-Mn kemerli çatı kaplama paneli, yüksek hızlı, hassas rulo şekillendirme ekipmanı kullanılarak üretilen özel profilli bir paneldir. Substrat bileşimi %1,0-%1,5 manganez ve %0,8-%1,3 magnezyum içerir; geri kalanı alüminyumdan oluşur. Standart dik dikişli Al-Mg-Mn panellerin bir türevi olan kemerli panel, düz levhaları kavisli şekillere dönüştürmek için özel bir şekillendirme işleminden geçer. Bu, kemerli, kavisli ve küresel çatı formları gibi modern mimari tasarımları destekler.

Alaşım Bileşimi ve Mevcut Profiller

Mevcut profiller arasında YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 ve YX28-205-820 gibi modeller yer alır. Yelpaze şeklindeki ve konik paneller ayrıca belirli proje gereksinimlerini karşılayacak şekilde özelleştirilebilir.

Bu paneller, havaalanı terminalleri, stadyumlar, konferans ve sergi merkezleri de dahil olmak üzere büyük kamu binalarının standart dışı çatı kaplama sistemlerinde yaygın olarak kullanılmaktadır. Ürün yüzeyi, haddeleme öncesi kaplama işlemi kullanılarak işlenir ve mimari estetiği dayanıklılıkla birleştiren PVDF florokarbon kaplamayla mevcuttur.

Sahada Kanıtlanmış Performans

1. Standart Olmayan Çatı Şekillerine Uyarlanabilirlik

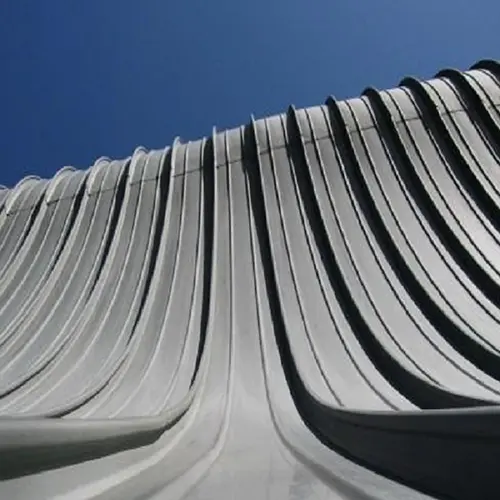

Alüminyum-magnezyum-manganez alaşımı, güç ve esneklik arasında bir denge sunarak 3D kavisli, küresel ve yelpaze şeklindeki yüzeyler gibi karmaşık çatı şekillerinin oluşturulmasına uygun hale getirir. Özel kavisli ve yelpaze şeklindeki panel üretim teknolojileri sayesinde bu kemerli paneller, su geçirmezlik performansını korurken çeşitli tasarım gereksinimlerini karşılayabilir.

Ürün, pozitif veya negatif eğimli çatılar, kemerli çatılar, tek ve çift eğimli çatılar, birbirine bağlı çatı yapıları, eğimli çatılar ve kavisli çatılar dahil olmak üzere çeşitli mimari formlara uygulanabilir.

2. Geniş Açıklıklı Kemerli Çatı Projelerinde Validasyon

Fujian'daki Zhangzhou Tahıl Deposu'ndaki depolar arası gölgelik projesinde alüminyum-magnezyum-manganez kaplı kemerli oluklu çatı sistemi kullanıldı. Yapının alanı 18 metre, uzunluğu ise 108 metre olup, toplamda yaklaşık 2.000 metrekarelik bir alanı kaplamaktadır.

Çatıda 1,2 mm kalınlığında YT6118 model alüminyum-magnezyum-manganez oluklu paneller bulunmaktadır. Kemer yüksekliği 4.085 metre olup, yükseklik/açıklık oranı 0.23'tür. Kurulum altı gün içinde tamamlandı. Paneller, üç küçük ünitenin tek bir temel ünite halinde birleştirilmesiyle üretildi; bu ünite daha sonra kaldırılıp gömülü çelik bileşenlere sabitlendi. Üniteler su geçirmez bir dikiş yöntemi kullanılarak bağlandı.

3. Yüksek Mukavemetli Hafif Yapı

Alüminyumun yoğunluğu yaklaşık 2,73 g/cm³ olup, çeliğin yaklaşık üçte biri kadardır. Alüminyum-magnezyum-manganez panelleri en az 190 MPa'lık bir akma mukavemeti, 240-285 MPa'lık bir gerilme mukavemeti ve en az %3'lük bir uzama sergiler. Yapısal bütünlüğü korurken bu kemerli paneller çatı sisteminin ölü yükünü azaltır.

Zhangzhou Tahıl Deposu projesinde tasarım, 10 yıllık geri dönüş periyoduna dayalı olarak 0,3 kN/m²'lik düzgün dağıtılmış canlı yükü ve 0,40 kN/m²'lik tasarım rüzgar basıncını hesaba katıyordu.

4. Korozyona Direnç ve Dayanıklılık

Alüminyum-magnezyum-manganez alaşımlı alt tabaka, doğal olarak paslanmaya karşı dayanıklı özelliklere sahiptir. Doğal olarak oluşan yüzey oksit tabakası oksidasyonu ve korozyonu önlerken asitlere ve alkalilere karşı direnç sağlar. Kaplamalı paneller zorlu ortamlarda kendi kendini onaran koruyucu bir film oluşturabilir ve bu da onları nemli iklimlere uygun hale getirir. Tasarım hizmet ömrü 50 yıldan fazladır ve kaplama garantisi 15-20 yıldır.

Teknik Veri Özeti

Aşağıdaki parametreler standart üretime ve ilgili standartlara dayanmaktadır. Özel proje gereksinimlerini karşılamak için özelleştirme mevcuttur.

Bu Paneller Neden İyi Performans Gösteriyor?

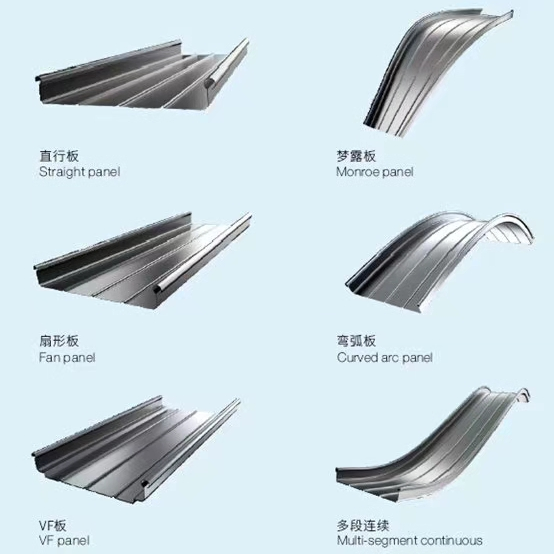

1. Karmaşık Tasarımlar için Esnek Şekillendirme.Paneller yelpaze şeklinde, konik, dışbükey ve içbükey kavisli ve küresel paneller gibi düzensiz şekillerde işlenebilmektedir. Bu, modern mimarinin kavisli yüzeyler ve kemerli çatılar için kişiselleştirilmiş tasarım gereksinimlerini destekler.

2. Yüksek Çekme Dayanımı ile Hafif.Çeliğin üçte biri kadar yoğunluğa ve 240 MPa'nın üzerindeki çekme mukavemetine sahip paneller, 18 metreyi aşan açıklıklar da dahil olmak üzere geniş açıklıklı çatı kaplama gereksinimlerini karşılıyor.

3. Korozyon Direnci ve Uzun Hizmet Ömrü.Alaşım doğal olarak koruyucu bir oksit tabakası oluşturur. Sistem, 15-20 yıllık kaplama garantisiyle 50 yılı aşkın bir hizmet ömrüne sahip olacak şekilde tasarlanmıştır.

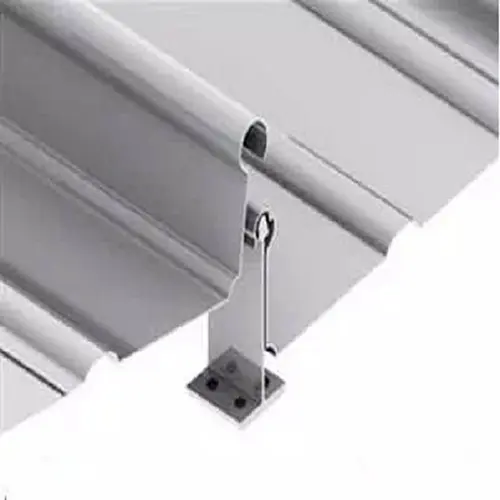

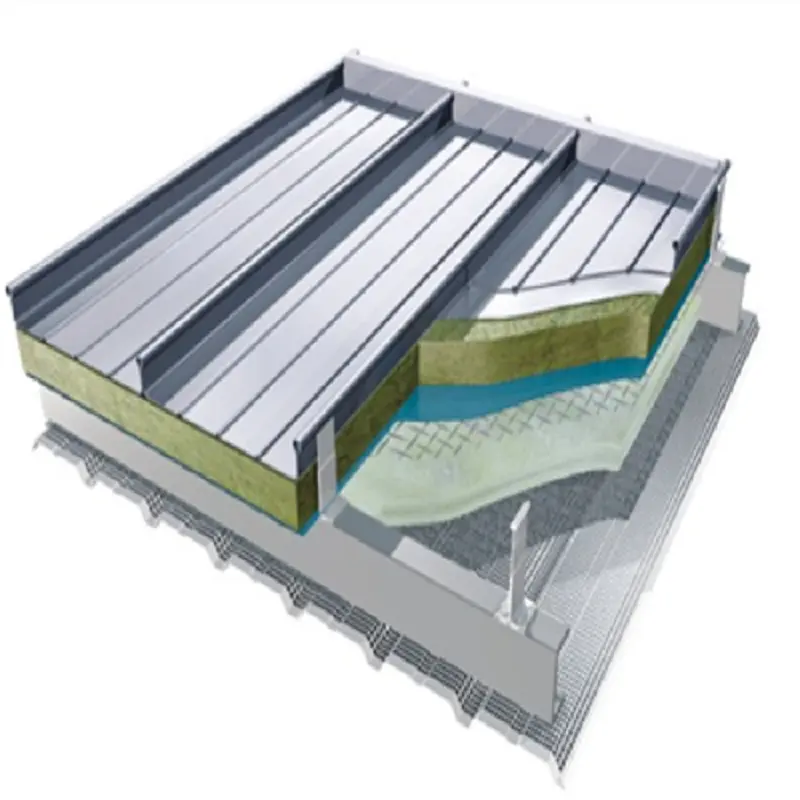

4. Modüler Kilitleme Yoluyla Güvenilir Su Yalıtımı.Modüler kenetleme dikiş bağlantı işlemi, sıkı panel bağlantıları ve güvenilir drenaj ve su geçirmezlik performansı sağlar.

5. Geri Dönüştürülebilir Malzeme.Alüminyum alaşımlı malzeme tamamen geri dönüştürülebilir ve bu da yeşil bina hedeflerini destekler.

Tasarım ve Kurulum Faktörleri

Kavisli veya küresel çatılar için:Seçilen profil ve kalınlık için ulaşılabilir eğrilik yarıçapını doğrulamak amacıyla tasarım aşamasının başlarında üreticiyle birlikte çalışın. Yelpaze şeklindeki ve konik paneller, doğru imalat çizimleri gerektirir.

Uzun açıklıklı uygulamalar için:Gerekli yüklere göre panel yayılma kapasitesini doğrulayın. Zhangzhou Tahıl Deposu projesinde 18 metrelik bir açıklıkta 1,2 mm kalınlığında paneller kullanıldı, ancak her projenin yerel rüzgar ve kar yüklerine göre hesaplanması gerekiyor.

Kıyı veya yüksek nemli ortamlar için:Hava koşullarına karşı daha iyi dayanıklılık için PVDF florokarbon kaplamayı seçin. Alt tabaka sınıfının ve kaplama sisteminin beklenen maruz kalma koşullarıyla uyumlu olduğunu doğrulayın.

Kurulum sırasında:Paneller genellikle fabrikada üniteler halinde prefabrike edilir ve yerine kaldırılır. Su geçirmez bağlantıların sağlanması için belirtilen dikiş yöntemini kullanın. Yüzey hasarını önlemek için taşıma, kaldırma ve sabitleme konusunda üreticinin yönergelerini izleyin.

Tipik Proje Türleri

1.Stadyumlar ve sergi merkezleri gibi büyük kamu binaları için kavisli, küresel ve düzensiz şekilli çatı kaplama sistemleri.

2.Havaalanı terminalleri ve yüksek hızlı tren istasyonları için karmaşık şekilli çatı ve cephe sistemleri.

3.Depolama tesisleri ve tarımsal seralar gibi uzun açıklıklı kemerli çatı yapıları.

4.Benzersiz mimari tasarım gereksinimlerine sahip simge yapılar için çatı kaplama sistemleri.

Alıcı Sorularının Yanıtları

1. Al-Mg-Mn kemerli çatı kaplamasının standart dik kenet panellerinden farkı nedir?

Standart dik kenet panelleri genellikle düzdür ve düz veya hafif eğimli çatılara monte edilir. Kemerli paneller, dışbükey, içbükey veya küresel çatı geometrilerini takip eden kavisli profiller oluşturmak için ek şekillendirmeye tabi tutulur. Her iki sistem de benzer kenetleme dikiş teknolojisini kullanıyor ancak kemerli paneller, standart olmayan çatı şekilleri için özel olarak tasarlandı.

2. Bu paneller için elde edilebilecek minimum eğrilik yarıçapı nedir?

Minimum eğrilik yarıçapı panel profiline, malzeme kalınlığına ve alaşımın sıcaklığına bağlıdır. Bu durum tasarım aşamasında imalatçı ile teyit edilmelidir. Çatı geometri çizimlerinin erkenden sağlanması, seçilen panelin yapısal performanstan ödün vermeden gerekli eğriliğe ulaşıp ulaşamayacağının belirlenmesine yardımcı olabilir.

3. Bu paneller kıyı ortamlarına uygun mudur?

Evet. Alüminyum-magnezyum-manganez alaşımı doğal korozyon direncine sahiptir ve PVDF florokarbon kaplama hava koşullarına dayanıklılığı daha da artırır. Bu, panelleri kıyı ve yüksek nemli ortamlara uygun hale getirir. Tasarımın hizmet ömrü normal şartlarda 50 yılın üzerindedir.

4. Yelpaze ve konik paneller nasıl üretilir?

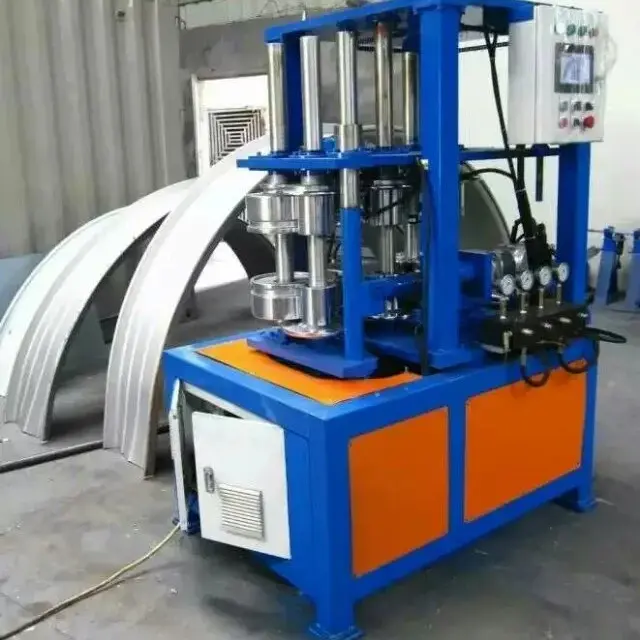

Yelpaze şeklindeki ve konik paneller, özel şekillendirme ekipmanı ve özel aletler kullanılarak üretilir. Tipik olarak çatı geometrisinden elde edilen imalat çizimlerine göre üretilirler. Her panel, kavisli yüzey üzerindeki özel konumuna uyacak şekilde ayrı ayrı şekillendirilerek uygun uyum ve su geçirmez dikiş sağlanır.

5. Teklif için hangi proje bilgilerine ihtiyaç vardır?

Lütfen çatı geometri çizimlerini (eğrilik yarıçapı dahil), panel profilini, kalınlığını, kaplama tipini, miktarını ve proje yerini sağlayın. Yelpaze şeklinde veya konik paneller gerekliyse ayrıntılı yerleşim çizimlerini ekleyin. Bu, ekibimizin doğru bir teklif ve üretim planı hazırlamasına yardımcı olur.
