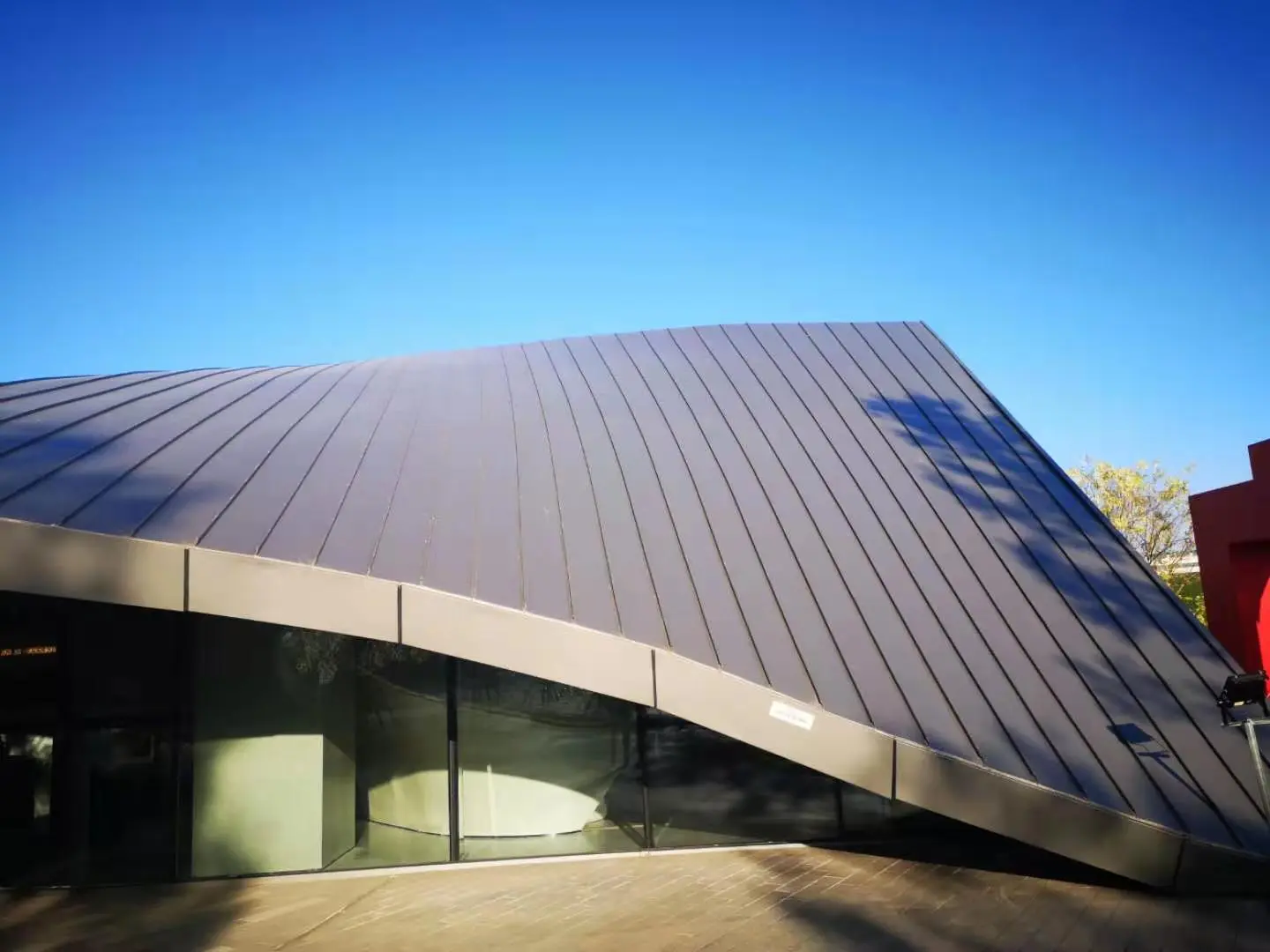

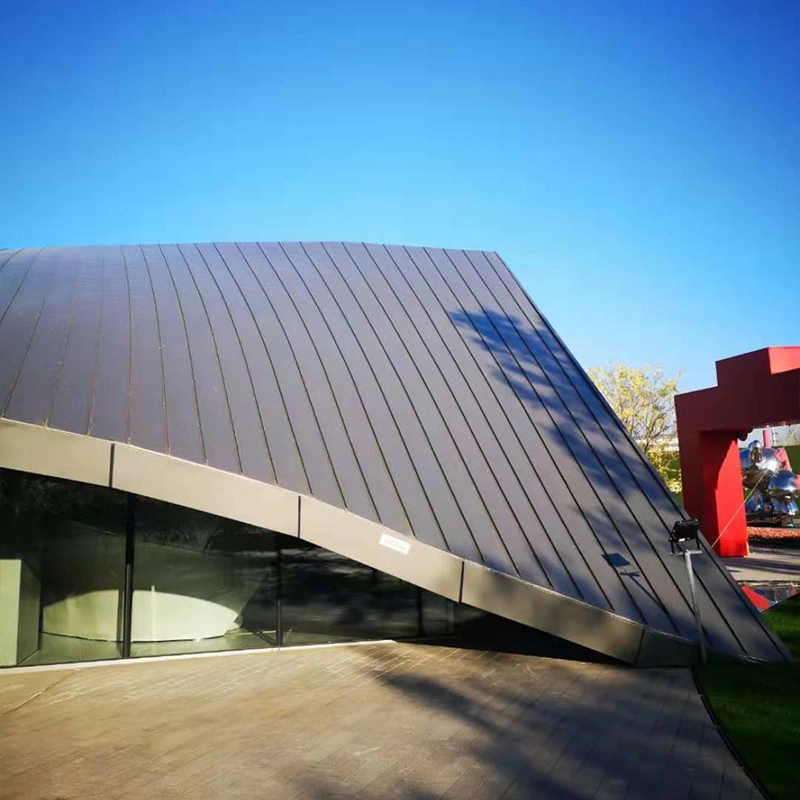

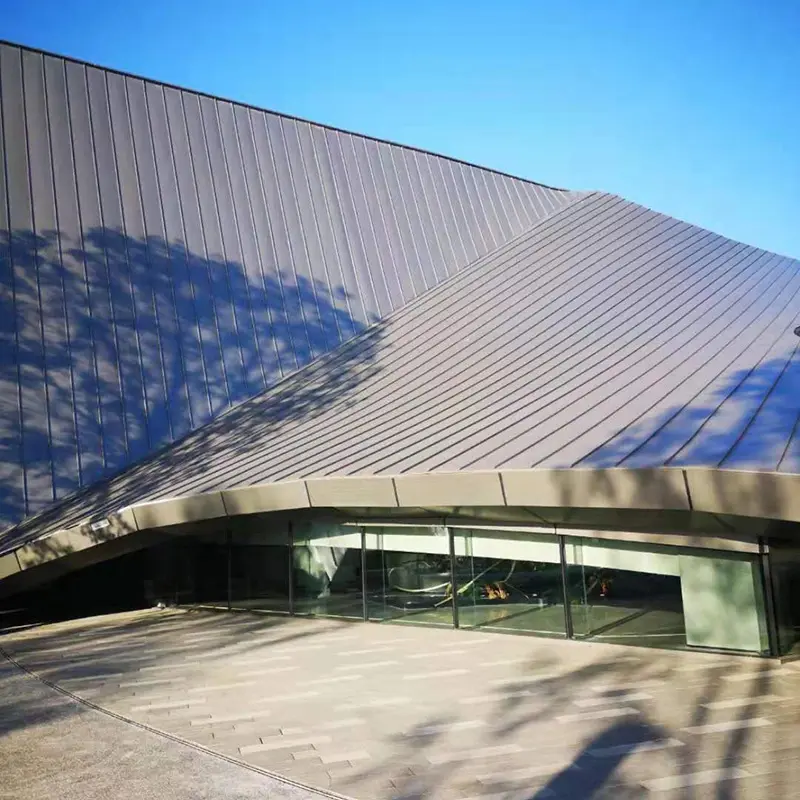

Metal Çatı Kaplama Dekoratif Paneller

Metal çatı kaplama dekoratif panelleri, su yalıtım katmanından ayrı olarak monte edilen metal çatı sisteminin dış görsel katmanını oluşturur. Su yalıtımı, alttaki yapısal çatı paneli tarafından gerçekleştirilir; dekoratif panel ise mimari formu ifade eder ve su yalıtım membranı için gölgeleme, akustik iyileştirme ve koruma gibi ikincil faydalar sağlar. SENBO bu panellere malzeme sertifikaları ve boyutsal inceleme kayıtları sağlar ve proje ekibi panel yerleşimi ve kurulum sıralaması için teknik destek sağlar.

Malzeme Seçenekleri

Dekoratif panel malzemesinin seçimi gerekli forma, ağırlığa ve hava koşullarına karşı dayanıklılığa bağlıdır. Aşağıdaki seçenekler yaygın olarak kullanılır:

• Alüminyum alaşımlı tek katmanlı paneller:Genellikle PVDF kaplamalı 2,0 mm ila 3,0 mm kalınlıktadır. Geniş bir renk yelpazesi, karmaşık şekiller için iyi şekillendirilebilirlik ve düşük ağırlık sunarlar.
• Al-Mg-Mn alaşımlı profilli saclar:AA3004 veya AA3003 kaliteleri, 240 MPa ila 285 MPa çekme mukavemeti ve 2,73 g/cm³ yoğunluğuyla çeliğin yaklaşık üçte biri. 50 yılı aşkın hizmet için tasarlanmıştır ve kavisli çatılara uygundur.
• Alüminyum petek kompozit paneller:Alüminyum petek çekirdeğe bağlanmış 0,8 mm ila 1,0 mm alüminyumdan yüzey levhaları. Çekirdek hücrenin yan uzunluğu 9,53 mm'den fazla değildir ve duvar kalınlığı en az 0,07 mm'dir. Bu paneller aynı ağırlıktaki katı levhaya göre daha iyi düzlük ve sertlik sağlar.
• Renk kaplı çelik paneller:PVDF son kat ile yüksek performanslı Al-Zn kaplama kullanın. Çelik alt tabakanın tercih edildiği büyük kamu binalarının dekoratif çatı kaplaması için uygundur.

Yüzey İşlem

Mimari alüminyum paneller için PVDF florokarbon kaplama önerilir. Reçine içeriği en az %70 olmalı ve kaplama kalınlığı YS/T 429.2'yi karşılamalıdır. PVDF, ultraviyole ışığa karşı güçlü bir direnç sağlar ve minimum solma veya tebeşirlenme ile 20 yıldan fazla renk stabilitesini korur.

Sistem Kurulumu

Dekoratif katman genellikle çift katmanlı bir metal çatı oluşturmak için su yalıtımının üzerine yerleştirilir. Yeni Çin Uluslararası Sergi Merkezi Aşama II'nin giriş holü çatısında, aşağıdan yukarıya doğru montaj şu şekildeydi: su geçirmez katman olarak dik dikişlere sahip 0,8 mm Al-Zn profilli levha, su geçirmez membran, ısı yalıtımı, dekoratif çerçeve sistemi ve dekoratif panel yüzeyi. Bu ayrım su yalıtımını estetik katmandan bağımsız tutar.

Şartname Özeti

Proje Başvuru Verileri

Havaalanı Terminal Çatısı

Büyük bir uluslararası havaalanının Terminal 5 genişletmesinde ana terminal, yolcu salonları ve biniş köprüleri boyunca 267.000 m² metal çatı kullanıldı. Dekoratif paneller, standart galvanizli çeliğin dört ila altı katı korozyon direnci sağlayan, yüksek içerikli Al-Zn kaplamalı, 0,8 mm kalınlığında yüksek mukavemetli profilli çelik saclardan oluşuyordu. PVDF yüzeyi -40°C ile 150°C arasında stabil kalarak uzun süreli UV koruması sağladı. Proje, 2024 Mimari Su Yalıtım Endüstrisi Bilim ve Teknoloji Ödülleri'nde Metal Muhafaza Sistem Mühendisliği dalında Altın Ödül aldı.

Fuar Merkezi Dekoratif Alüminyum Sistem

Pekin'deki Yeni Çin Uluslararası Sergi Merkezi'nin II. Aşaması yaklaşık 280.000 m² metal çatı kaplamayı kapsıyor. Kayıt salonunun çatısında, alüminyum alaşımlı kare boru çerçeveyle desteklenen, dekoratif katman olarak PVDF kaplamalı 3 mm kalınlığında alüminyum paneller kullanıldı. Dekoratif katmanın altında çatıda 0,8 mm Al-Zn profilli, dik dikişli çelik su geçirmez katman, 160 kg/m³ yoğunlukta toplam 140 mm'lik iki kat taş yünü izolasyon, TPO membran ve delikli profilli çelik ses emici katman yer aldı. Dekoratif paneller su yalıtımından bağımsız olarak monte edilerek su geçirmezlikten ödün vermeden istenilen görsel etki elde edildi.

Bir Sergi Merkezinde Karmaşık Geometri Çatı

Xuzhou Huaihai Uluslararası Fuar Merkezi, kademeli yüksekliklere ve kesişen seviyelere sahip dekoratif bir panel sistemi kullandı. Üst kornişte 3 mm kalınlığında alüminyum kaplama, alt kornişte ise 4 mm kalınlığında alüminyum kompozit paneller kullanıldı. Proje ekibi, eğriliği analiz etmek ve aynı düzlemde olmayan dört köşeye sahip panelleri düz formlara optimize etmek amacıyla parametrik modelleme için Rhino ve Grasshopper'ı kullandı. Dekoratif çatı modüler kurulumla bir araya getirildi ve binanın dış kabuğunun tamamı dayanıklılık, su geçirmezlik, termal performans ve yapısal bütünlük açısından mühendislik doğrulamasından geçti.

Çift Kavisli Petek Panel Çatı

Zhongguancun Forumu kalıcı alanının ana mekanında 6.000 m² çatı alanı için düzensiz çift kavisli alüminyum petek panel sistemi kullanıldı. 1.000'den fazla benzersiz panel spesifikasyonu katmanlı konfigürasyonlarda düzenlenmiştir. Destek yapısı, ±15° düzlem içi dönüşe ve 75° ile 105° arasında açısal ayarlamaya olanak tanıyan, çok yönlü ayarlanabilir braketlere sahip, yelpaze şeklinde bir yayılan çerçeve kullanmıştır. Fabrikada iki ila üç petek panel tek bir çerçeve ünitesine monte edildi ve ardından komple modüller halinde şantiyeye kuruldu. Bu prefabrik yaklaşım, inşaat programını geleneksel yöntemlerle karşılaştırıldığında neredeyse üçte bir oranında azalttı.

Tasarım Özellikleri

• Biçim esnekliği:Paneller düz, kavisli, konik veya çift kavisli olabilir. Parametrik modelleme, karmaşık geometriyi parçalarla oluşturulabilir panellere dönüştürmeye yardımcı olur.
• Uzun vadeli renk stabilitesi:PVDF kaplamalar, UV solmasına ve tebeşirlenmeye karşı dirençli olup, görünümünü 20 yıldan fazla korur.
• Hafif:Alüminyum ve petek paneller, katı çelik veya beton kaplamaya kıyasla yapısal yükü azaltır.
• Bağımsız su yalıtımı:Dekoratif katman su yalıtımına nüfuz etmez, bu da bağlantı noktalarında sızıntı riskini azaltır.
• Verimli kurulum:Birleştirilmiş petek panel düzenekleri sahadaki çalışmayı azaltır ve karmaşık yüzeylerde hizalamayı iyileştirir.

Tipik Uygulamalar

• Havaalanı terminalleri ve yüksek hızlı tren istasyonları için dekoratif çatı katmanları.
• Sergi merkezleri, stadyumlar ve tiyatrolar gibi geniş açıklıklı kamu binaları.
• Benzersiz veya düzensiz çatı formlarına sahip simgesel yapılar.
• Farklı bir çatı görünümü gerektiren ticari kompleksler, üst düzey oteller ve villalar.

Kurulum Notları

• Dekoratif panelleri yerleştirmeden önce destekleyici çerçeve hizalamasını doğrulayın.
• Bitmiş yüzeyin çizilmesini önlemek için yumuşak askılı kaldırma ekipmanı kullanın.
• Doğru bağlantıyı sağlamak için, kancalı veya üniteleştirilmiş sistemler için üreticinin sırasını izleyin.
• Kavisli paneller için, son sabitlemeden önce panel yönünü ve destek braketi ayarını kontrol edin.
• Özellikle panellerin çıkıntı veya girintilerle buluştuğu yerlerde, eklemleri ve kenarları mimari detaylara göre yalıtın.

SSS

Dekoratif paneller ile su yalıtım katmanı arasındaki fark nedir?

Su yalıtım katmanı, su girişini önleyen sürekli bir metal levha veya membrandır. Dekoratif panel bunun üzerine oturur ve su geçirmez olmasına gerek yoktur. Bu ayırma, çatının hava koşullarına dayanıklılığını etkilemeden dekoratif katmanın delinebileceği, kavisli olabileceği veya panelleştirilebileceği anlamına gelir.

Kavisli bir çatı için hangi panel tipi en iyisidir?

Al-Mg-Mn alaşımlı profilli levhalar, kavisli şekillerde rulo halinde şekillendirilebilir ve genellikle pürüzsüz, tek kavisli çatılar için kullanılır. Çift kavisli veya serbest biçimli yüzeyler için alüminyum petek paneller daha uygundur çünkü düzlüğü korurken karmaşık, düzlemsel olmayan şekillerde üretilebilirler.

Geniş bir çatıda renk tutarlılığı nasıl korunur?

Aynı yüzeye ait tüm paneller mümkün olduğunca aynı bobin partisinden gelmelidir. Birden fazla parti kaçınılmazsa, renk farkı belirli bir ΔE değerine göre kontrol edilmelidir. Aynı boya sisteminden elde edilen PVDF kaplamalar tutarlı renk ve parlaklığa sahip olma eğilimindedir.

Tadilat projelerinde dekoratif paneller kullanılabilir mi?

Evet, mevcut yapının ilave ağırlığı destekleyebilmesi koşuluyla, görünümü değiştirmek veya termal performansı iyileştirmek için mevcut çatının üzerine dekoratif metal paneller eklenebilir. Devam etmeden önce yapısal bir değerlendirme yapılması gerekmektedir.

Kalite Kontrol ve Dokümantasyon

Tedarikçiler, alüminyum alaşımı veya çelik alt tabaka için malzeme sertifikaları, kaplama kalınlığı raporları ve boyutsal inceleme kayıtları sağlamalıdır. Karmaşık geometriler için imalat çizimleri ve panel programları üretimden önce gözden geçirilmelidir. Yerinde teslim kontrolleri panel boyutlarını, yüzey kaplamasını ve nakliye sırasında hasar olup olmadığını doğrulamalıdır.

Seçimde Dikkat Edilecek Hususlar

• Tasarım aşamasının başlarında mimari geometriyi ve panel boyutu sınırlarını imalatçıyla teyit edin.
• Binanın UV maruziyetine ve istenen hizmet ömrüne göre kaplama tipini seçin.
• Kıyı veya endüstriyel alanlar için metalik kaplama ve boya sisteminin korozyon kategorisine uygun olduğunu doğrulayın.
• Panel toleranslarına ve termal harekete uyum sağlamak için destek çerçevesini ve braket ayar aralığını planlayın.
• Dekoratif yüzeyin incelenmesi ve temizlenmesi için bakım erişim yolunu göz önünde bulundurun.
