Alu-Mg-Mn Çatı Panelleri

Alu-Mg-Mn Çatı Kaplama Panelleri, dik kenet çatı ve duvar sistemleri için AA3004 alüminyum alaşımlı şeritten rulo halinde şekillendirilmiştir. Alaşım, malzemeyi uzun açıklıklı çatılar için yeterince hafif tutarken birlikte mukavemeti ve korozyon direncini artıran manganez ve magnezyum içerir. SENBO, haddelemeden önce gelen alaşım kalitesini, temperini ve kaplama kalınlığını kontrol eder ve üretim hattı, kaburga yüksekliğini ve panel genişliğini düzenli aralıklarla izler. Bu, bitmiş profilin belirtilen tolerans dahilinde tutulmasına yardımcı olur.

Yüzey Kaplama ve Bağlantı Tasarımı

Alu-Mg-Mn Çatı Kaplama Panelinin yüzeyi, oluşturulmadan önce en az %70 florokarbon reçinesi içeren bir PVDF florokarbon sistemi ile kaplanır. Kaplama, temizlik ve kromat işleminden sonra sürekli bir hat üzerinde uygulanır; bu, yapışmayı ve renk homojenliğini artırır. Çatı sistemi, T şeklinde klipslere sahip dik bir kenet profili kullanır. Klipsler çatı eğimi boyunca harekete izin verirken panelleri aşıklara tutar, böylece termal genleşme ve büzülme dikişleri zorlamaz. Mekanik olarak kilitlenen bağlantı, sızdırmazlık malzemesine ihtiyaç duymadan su geçirmez bir bariyer oluşturur.

Şartname Tablosu

Ölçülen Performans ve Mühendislik Kanıtları

Panel Ağırlığı ve Yapısal Verimlilik

Alüminyumun yoğunluğu 2,73 g/cm³ iken çeliğin yoğunluğu 7,85 g/cm³'tür. Bu nedenle AA3004 panellerden yapılan bir çatı, eşdeğer bir çelik çatının yaklaşık üçte biri kadar ağırlığa sahiptir. Ölü yükteki bu azalma genel çatı yapısı için %30'a ulaşabilir, bu da aşıkların, kolonların ve temellerin daha küçük olmasına olanak tanır. 240 ila 285 MPa'lık çekme mukavemeti, dik kenet profilleri ve uzun açıklıklarda rüzgarın yükselmesine direnmesi gereken paneller için yeterlidir.

Korozyon Davranışı ve Hizmet Ömrü

Alüminyum havaya maruz kaldığında, ana metali daha fazla oksidasyondan koruyan yoğun bir oksit filmi geliştirir. Testler, normal atmosfer koşullarında yıllık yaklaşık 0,5 mikrometrelik korozyon kaybı olduğunu göstermektedir. 0,7 mm'lik bir panel, 100 yıl sonra hala yaklaşık 0,65 mm kalınlığa sahip olacaktır. PVDF kaplama, endüstriyel kirliliğe ve tuz spreyine karşı başka bir koruyucu katman daha ekler. Bu faktörler, ana metalin 50 yılı aşan bir tasarım ömrünü desteklemektedir.

Termal Hareket ve Dikiş Bütünlüğü

Dik kenet sistemi, aşıklara bağlı kalarak her bir panelin çatı eğimi boyunca hareket etmesine izin veren kayan T klipslerini kullanır. Bu, sabit noktalarda gerilim birikmesini önler ve panel deformasyonunu önler. Tek paneller uç bindirmeleri olmadan 120 metre uzunluğa kadar üretilebilir, bu da potansiyel sızıntı yollarını ortadan kaldırır ve genel su geçirmezliği artırır. Kurulum toleransı 3 mm dahilinde kontrol edilir ve prefabrik sistem, geleneksel yöntemlere kıyasla inşaat süresini %30'dan fazla kısaltır.

Ateş ve Yıldırım Davranışı

Çatı sistemi A1 Sınıfı yangın derecesine sahiptir. Alüminyum 660°C'de erir ve bir yangında çatı, alevi yüzeye yaymak yerine yerel olarak yanma eğilimindedir. Bu, ısı ve dumanın kaçmasına izin vererek yangınla mücadele çalışmalarına yardımcı olur. Yıldırımdan korunma için, en az 0,7 mm kalınlığındaki paneller, GB 50057 kapsamında hava sonlandırma cihazı olarak görev yapabilir; bu, ayrı paratonerlere ve ilave çatı geçişlerine olan ihtiyacı ortadan kaldırır.

Ürün Özellikleri

• Daha düşük tavan ağırlığı:Panel çeliğin ağırlığının yaklaşık üçte biri kadar olduğundan yapısal çerçeve ve temel taleplerini azaltır.
• Uzun süreli dayanıklılık:Doğal oksit tabakası ve florokarbon kaplama birlikte normal ortamlarda 50 yıldan fazla hizmet sağlar.
• Sızdırmazlık maddesi içermeyen su geçirmezlik:Mekanik olarak kilitlenen dik dikiş, eskiyebilecek veya çatlayabilecek sızdırmazlık maddesine bağlı değildir.
• Termal hareket kontrolü:Kayar T klipsleri, çatının dikişlere veya panellere baskı yapmadan genişlemesine ve daralmasına olanak tanır.

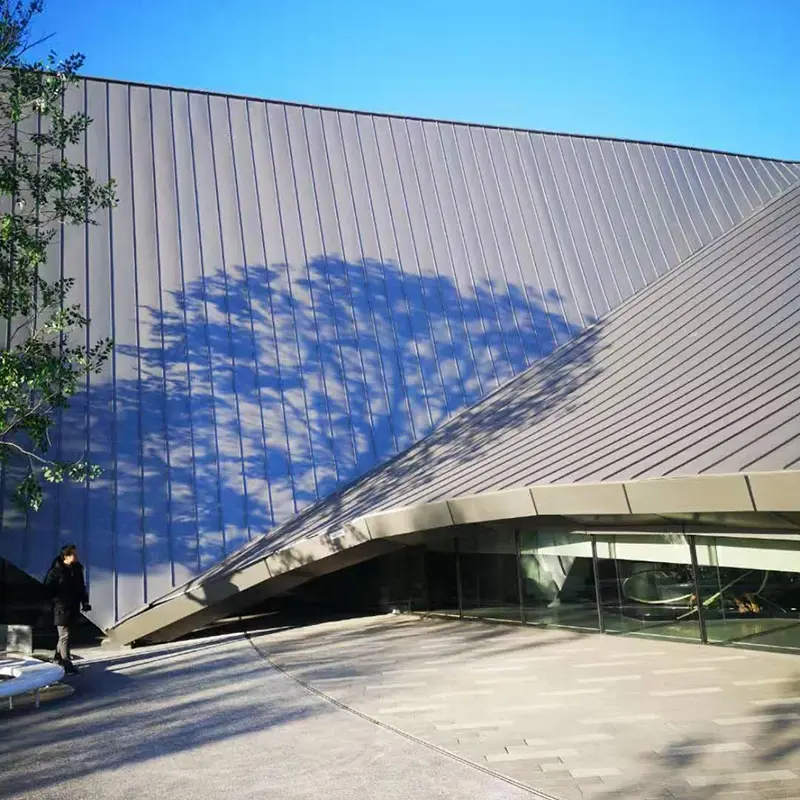

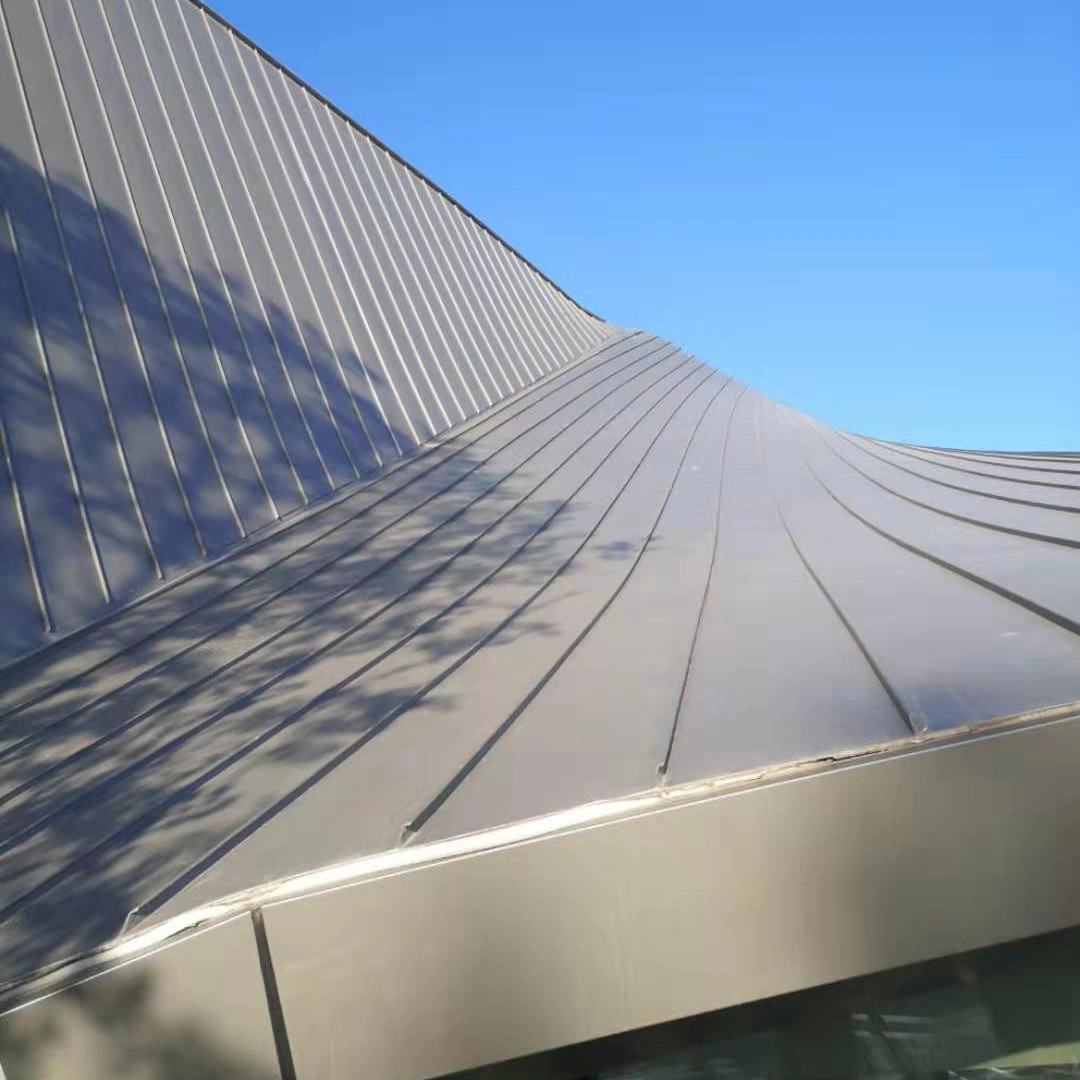

• Şekil esnekliği:Karmaşık çatı geometrileri için paneller düz, kavisli, konik ve yelpaze şeklinde profiller halinde oluşturulabilir.
• Geri dönüştürülebilirlik:Alüminyum, kullanım ömrünün sonunda tamamen geri dönüştürülebilir.

Ürünün Kullanıldığı Yer

• Havaalanı terminalleri ve yüksek hızlı tren istasyonları için çatı ve duvar kaplaması.
• Stadyumlar, sergi merkezleri ve tiyatrolar gibi geniş açıklıklı kamu binaları.
• Korozyon direncinin önemli olduğu deniz veya endüstriyel ortamlardaki binalar.
• Mevcut yapının ağır çelik panelleri taşıyamayacağı yenileme ve çatı kaplama projeleri.
• Hafif, uzun ömürlü metal çatının tercih edildiği konut uygulamaları.

Kurulum ve Kullanım Kılavuzu

• Panelleri örtü altında saklayın ve kuru tutun. Açık havada depolama gerekiyorsa yığını yükseltin ve nefes alabilen bir örtü kullanın.
• Ezilme veya çizilmeyi önlemek için panelleri yumuşak askılarla ve ayırıcı çubuklarla kaldırın.
• Panelleri alüminyuma uygun aletlerle kesin. Kurulumdan önce talaşları çıkarın ve kesici kenarları temizleyin.
• Onaylanan çizimde gösterilen mesafeye T klipslerini sabitleyin. Galvanik korozyonu önlemek için alüminyumla uyumlu bağlantı elemanları kullanın.
• Dikiş yapmadan önce panel hizalamasını ve klips bağlantısını kontrol edin. Panel profili için doğru dikiş makinesi ayarlarını kullanın.
• Kavisli çatılar için imalattan önce minimum bükülme yarıçapını imalatçı ile teyit edin.

Yüklenicilerin Sıklıkla Sorduğu Sorular

AA3004'ün çatı kaplaması için AA3003'ten farkı nedir?

AA3004 daha fazla manganez ve magnezyum içerir, bu da daha yüksek mukavemet ve daha iyi korozyon direnci sağlar. Panel kalınlığını artırmadan daha yüksek rüzgar yüklerini veya daha uzun açıklıkları karşılaması gereken dik kenet çatılar için sıklıkla seçilir.

Al-Mg-Mn panelleri kavisli çatılara monte edilebilir mi?

Evet, alaşım rulo halinde şekillendirilebilir veya preslenerek kavisli şekillere dönüştürülebilir. Minimum yarıçap panel profiline, malzeme sıcaklığına ve kaplama kalınlığına bağlıdır. Tedarikçi, paneller üretilmeden önce fizibiliteyi doğrulamalıdır.

Dik kenet Al-Mg-Mn çatı için minimum çatı eğimi nedir?

Çoğu ayrıntı için %5'lik eğim standarttır. Sürekli paneller ve dikkatli yalıtım ile daha düşük eğimler mümkün olabilir, ancak proje mühendisi tasarımı yerel yağış yoğunluğu ve rüzgar koşullarına göre doğrulamalıdır.

Metal çatının altında her zaman buhar bariyerine ihtiyaç var mı?

Çatı oluşumunda yoğuşmayı önlemek için normalde yalıtımın sıcak tarafında bir buhar kontrol katmanı bulunur. Kesin katmanlar bina kullanımına ve iklime bağlıdır. Çatı sistemi tasarımcısı komple montajı belirtmelidir.

Kalite Kontrol ve Dokümantasyon

Malzeme sertifikaları alaşım derecesini, temperini, mekanik özelliklerini ve kaplama tipini doğrulamalıdır. Üretim, kapak paneli genişliğini, kaburga yüksekliğini ve uzunluğunu kontrol eder. Büyük projeler için numuneler kaplama kalınlığı ve yapışma açısından test edilebilir. Yerinde teslim alma işlemi, kurulum başlamadan önce panel sayısını, profilini ve yüzey durumunu doğrulamalıdır.

Seçim Faktörleri

• Kaplama spesifikasyonunu seçmeden önce sahanın atmosferik korozyon kategorisini değerlendirin.
• Kavisli veya karmaşık çatı şekilleri için, panel tedarikçisini erkenden şekillendirilebilirliği ve kurulum sırasını gözden geçirmeye dahil edin.
• Tasarım rüzgar yükünü onaylayın ve T-klips aralığının ve bağlantı elemanı seçiminin hesaplanan yüklerle eşleştiğini kontrol edin.
• Bakım erişim planını gözden geçirin. Kaplanmış yüzey çok az bakım gerektirse de, çıkıntılar ve girintiler hala periyodik kontrole ihtiyaç duymaktadır.
• Çatının termal hareket aralığını göz önünde bulundurun ve dik kenet sisteminin beklenen genişleme ve daralmayı karşılayabildiğini doğrulayın.
