Dik Kenet Çatı Panelleri

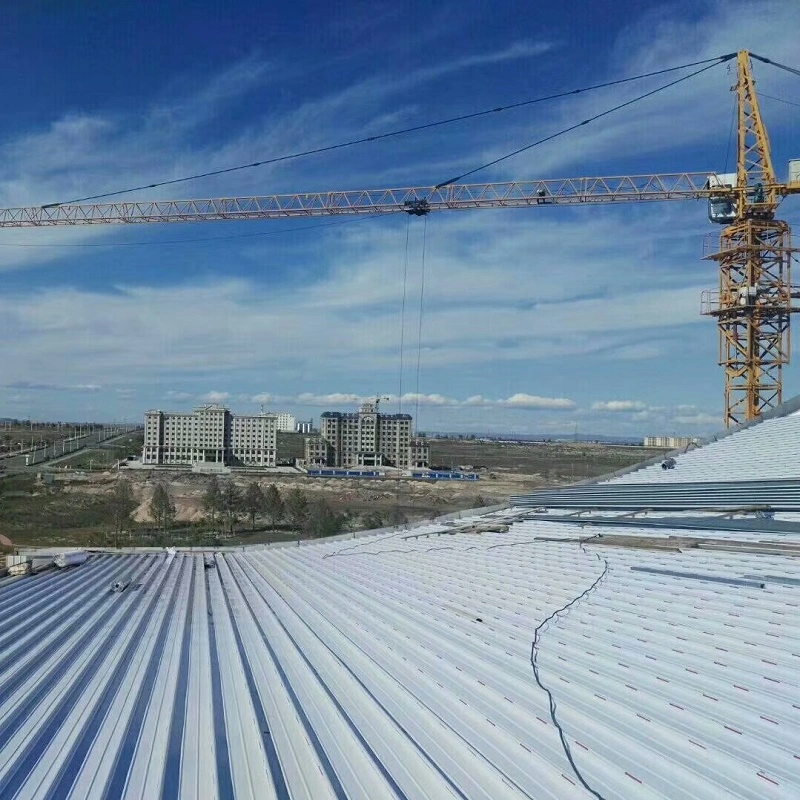

SENBO Yapı Malzemelerimetal çatı sistemi ürün gamının bir parçası olarak dik kenet çatı kaplama panelleri tedarik etmektedir. Bu paneller, metal bobinlerden yüksek profilli bir profile dönüştürülerek şekillendirilir ve bitişik panellerin dikey kenarları birbirine kilitlenerek birleştirilir. Uzun süreli su yalıtımı ve rüzgar direncinin gerekli olduğu geniş açıklıklı kamu binalarında ve endüstriyel tesislerde yaygın olarak kullanılırlar.

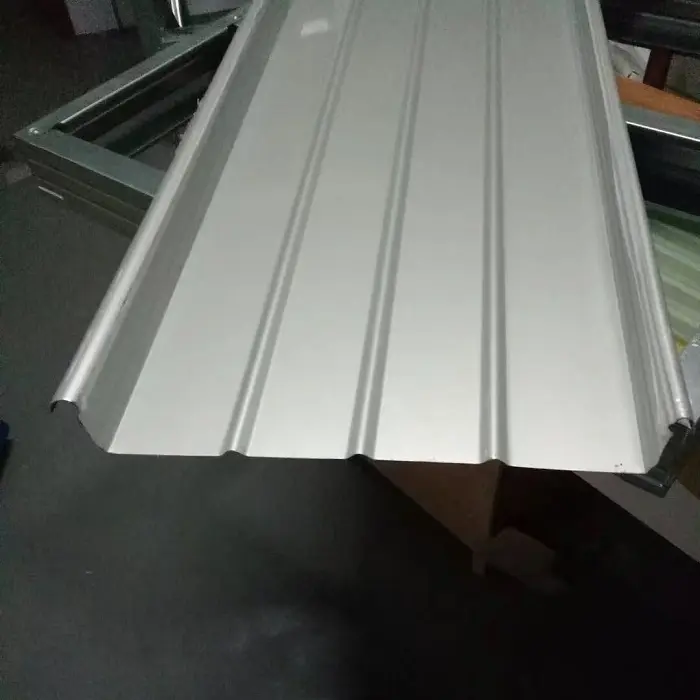

Dik dikişli çatı kaplama paneli, metal bobinlerin yüksek kaburgalı bir kesite dönüştürülmesiyle oluşturulan profilli bir metal bileşendir. Bitişik panellerin dikey kenarlarının birbirine kenetlenmesi ve kilitlenmesi yoluyla entegre bir çatı düzeneği oluşturur.

Delici vidalarla doğrudan aşıklara bağlanan standart profilli çelik sacların aksine, dik kenet sistemi, özel tasarlanmış alüminyum alaşımlı klipsler kullanarak panelleri aşıklara bağlar. Bu klipsler aşıklara sabitlenmiştir. Paneller klipslere tutturulur ve daha sonra bir dikiş makinesi, tek bir kilit veya 360° çift kilit kullanarak bitişik panellerin dikey kenarlarını birbirine kilitler. Bu, paneller ve klipsler arasında kayar bir bağlantının yanı sıra panellerin kendi aralarında sıkı bir kilitleme contası oluşturur.

Temel Malzeme Seçenekleri ve Ortak Profiller

Temel malzeme seçimi çalışma ortamına ve dayanıklılık gereksinimlerine bağlıdır:

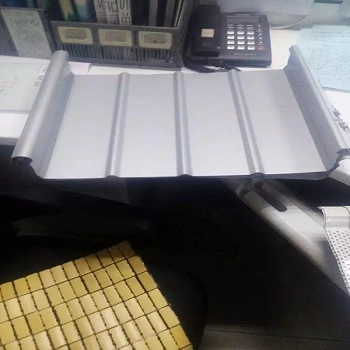

Alüminyum-Magnezyum-Manganez alaşımlı levhalar (Sınıf AA3004/3003):Tipik olarak 0,7-1,2 mm kalınlıkta olup akma mukavemeti en az 190 MPa, gerilme mukavemeti 240-285 MPa ve yoğunluk 2,73 g/cm³'tür. Bu, çeliğin yoğunluğunun yaklaşık üçte biri kadardır. Tasarım hizmet ömrü 50 yıldan fazladır.

Aluzinc (Alüminyum-Çinko kaplı) çelik saclar:Standart galvanizli çeliğe göre 3-5 kat daha fazla korozyon direnci sunar.

Paslanmaz çelik saclar:Yüksek rüzgar direnci gerektiren büyük ölçekli kıyı kamu binaları için uygundur.

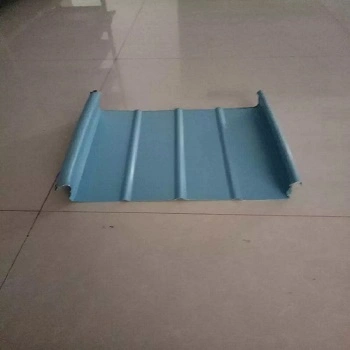

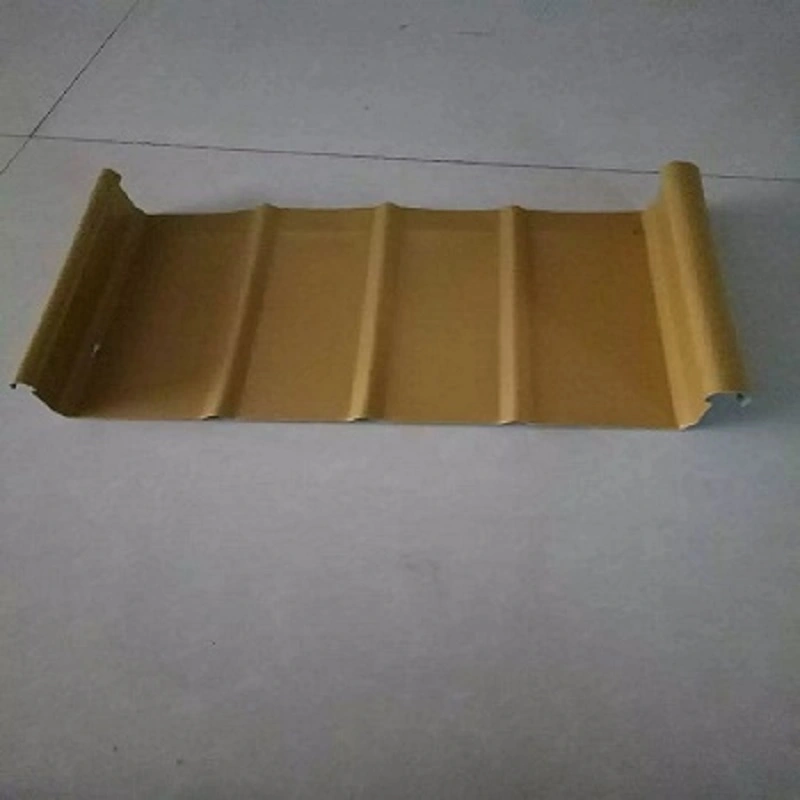

Yaygın panel profilleri arasında YX65-300, YX65-330, YX65-400 ve YX65-430 bulunur. YX65-300 profili, 65 mm'lik bir profil yüksekliğine ve 300 mm'lik etkin kapsama genişliğine sahiptir. Paneller ideal olarak eğim yönü boyunca eklemler veya vida bağlantıları olmaksızın sürekli olmalıdır. Profilli panellerin uzunluğu genellikle 25 m'yi geçmemeli ve deformasyon kontrol noktaları dahil edilmelidir.

Sistem Bileşimi ve Tipik Proje Uygulamaları

Tam bir kenet çatı kaplama sistemi tipik olarak çok katmanlı bir kompozit yapı kullanır. Örneğin, "Güney Taihu'nun Geleceğine Açılan Pencere" sergi salonu projesinde, bir taban levhası (profilli çelik), taş yünü yalıtım levhası ve dik kenet çatı panelinden oluşan bir çatı tertibatı kullanılıyor. Bu, yapısal destek, ısı yalıtımı ve su geçirmezlik işlevlerini birleştirir. Benzer şekilde, Yaoxue Buz ve Kar Dünyası kayak merkezi projesinde entegre bir ısı yalıtım sistemi ile birleştirilmiş alüminyum-magnezyum-manganez dik kenet çatı sistemi kullanılıyor.

Gerçek Koşullarda Performans

1. Rüzgar Kaldırma Direnci: Tam Ölçekli Testlerle Doğrulandı

Rüzgar direnci, kıyı bölgelerinde ve büyük ölçekli kamu bina projelerinde kenet çatı kaplama sistemleri için kritik bir performans göstergesidir. Nanchang Changbei Havalimanı'ndaki Terminal 2'nin metal çatısına yönelik restorasyon ve güçlendirme projesinin bir parçası olarak, HXY-400 dik kenetli metal çatı kaplama paneli, tam ölçekli rüzgar kaldırma denemeleri yoluyla sistematik testlere tabi tutuldu.

Sonuçlar, takviye klipslerinin kullanımının, rüzgar kaldırma yükü taşıma kapasitesini, klipssiz panellere kıyasla 4,18 kat artırdığını gösterdi. Aşık aralığı, aşık bağlantılarının kesme kapasitesi ve aşıkların bükülme mukavemeti gibi faktörler rüzgar kaldırma kapasitesini doğrudan etkilemiştir. Farklı aşık aralıklarına sahip metal çatılar üzerinde yapılan araştırma, dik kenet sisteminin nihai arıza yükü ile aşık aralığı arasında doğrudan bir ilişki olduğunu ortaya çıkardı. Deneysel sonuçlar sayısal simülasyonlarda gözlemlenen eğilimlerle uyumlu olup, nihai rüzgar yükü tasarımı ve yapımı için bir temel sağlamaktadır.

2. Su ve Hava Sızdırmazlığı: 360° Kapatma ve Önceden Enjeksiyonlu Sızdırmazlık Maddesi ile Çift Koruma

Dik kenet çatı kaplama sistemi, metal paneller içine tam uzunlukta önceden enjekte edilmiş dolgu macunu ve 360° dikiş kilidi kullanılarak hava geçirmezlik, su geçirmezlik ve rüzgarın kalkma direnci gereksinimlerini karşılar. Paneller, bağlantı noktaları veya açıkta kalan vida bağlantıları olmaksızın eğim boyunca sürekli bir ünite oluşturur; bu da, bağlantı elemanları deliklerinde korozyon ve sızdırmazlık maddesinin bozulması gibi geleneksel açık bağlantı elemanı çatı kaplamasıyla ilişkili sızıntı risklerini azaltır.

Çatı kaplama panellerinin cephe duvarlarıyla veya çatıdan çıkıntı yapan yapılarla buluştuğu tüm bağlantı noktalarında yanıp sönme işlemleri gereklidir. Bindirme bağlantılarına sızdırmazlık malzemeleri uygulanır. Taban etekliği ile panel arasındaki örtüşmede silikon dolgu ile güvenli bir yapıştırma yapılması gerekirken, üst eteklik ile panel arasında ve ayrıca kenar kaplaması ile panel arasında köpük sızdırmazlık şeritleri kullanılır.

3. Termal Genleşme ve Büzülme Yönetimi: Kayar Destekler ve Kontrollü Deformasyon

Önemli sıcaklık dalgalanmaları altında metal malzemelerin termal genleşmesi ve büzülmesi doğal bir fiziksel olaydır. Dik kenet çatı panelleri ile bunların sabit destekleri arasındaki kayar bağlantı, panellerin sıcaklık dalgalanmalarına tepki olarak eğim boyunca serbestçe genleşip büzülmesine olanak tanır, böylece termal stresi dengeler.

Profilli panellerin uzunluğunun ideal olarak 25 metreyi geçmemesi gerekirken, genişleme ve daralma yönünü yönlendirecek uygun deformasyon kontrol noktaları oluşturulmalıdır. Bu, panelin bükülmesini veya destek konnektörlerinden ayrılmasını önler. Bu özellik aynı zamanda 35 metreye veya daha uzun tek panel uzunluklarının kullanılmasına olanak tanıyarak enine bindirmelerin sayısını azaltır.

4. Geniş Açıklıklı Eğimli Çatı Kaplamasında Uygulama: Xiamen Kongre ve Sergi Merkezi Projesi Aracılığıyla Doğrulama

Xiamen Kongre ve Sergi Merkezi Faz III projesinin geniş açıklıklı (99 m ve 72 m) kavisli metal çatı kaplaması için FLEX-LOK 400 dik kenet çatı paneli sistemi kullanıldı. Sistem, yüksek mukavemetli galvanizli aşıklardan, dik dikişli çatı panellerinden ve yapısal zemin döşemesinden oluşur. Rüzgarın yükselmesine ve korozyona karşı direncin yanı sıra su geçirmezlik ve ısı yalıtımı performansı sağladığı kanıtlanmıştır.

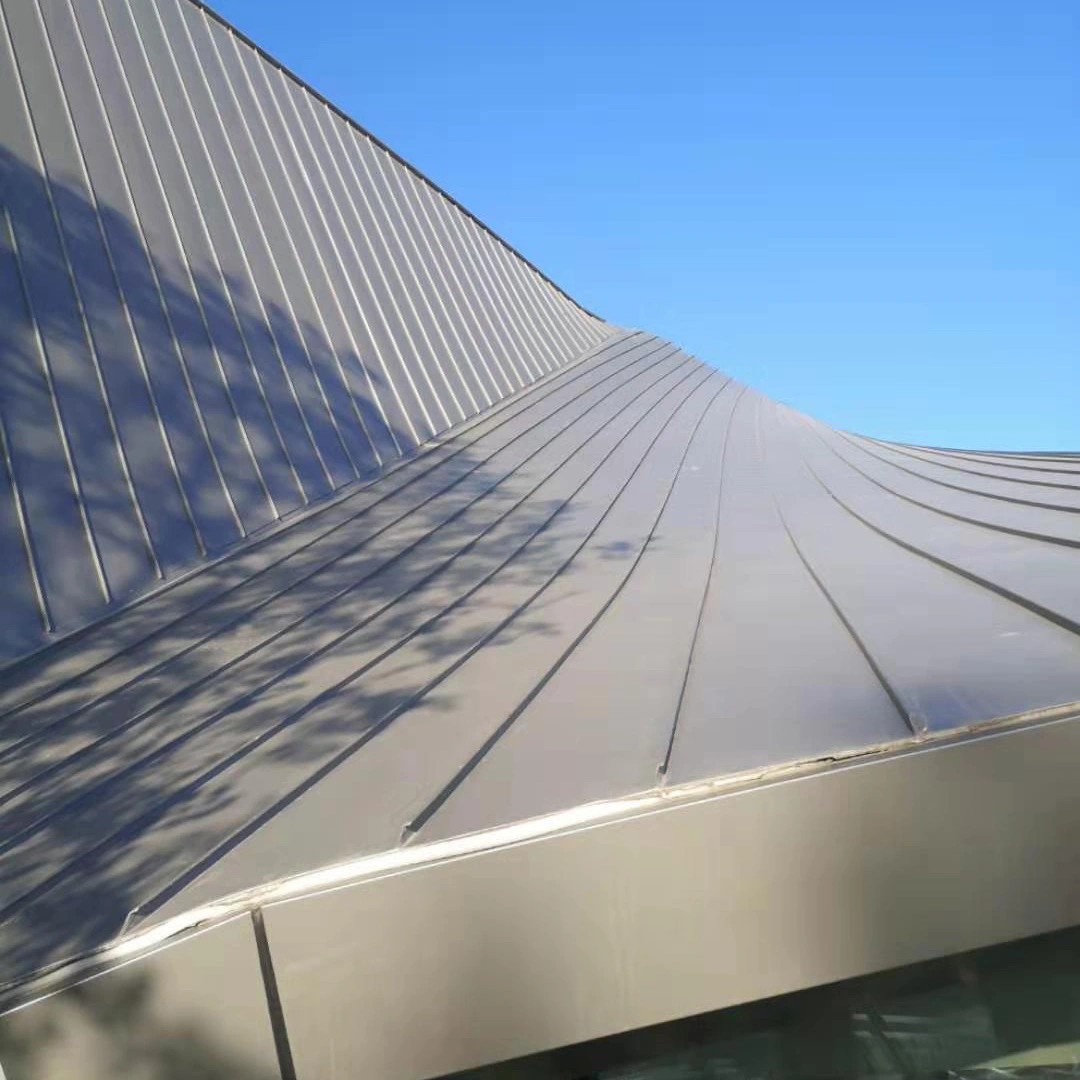

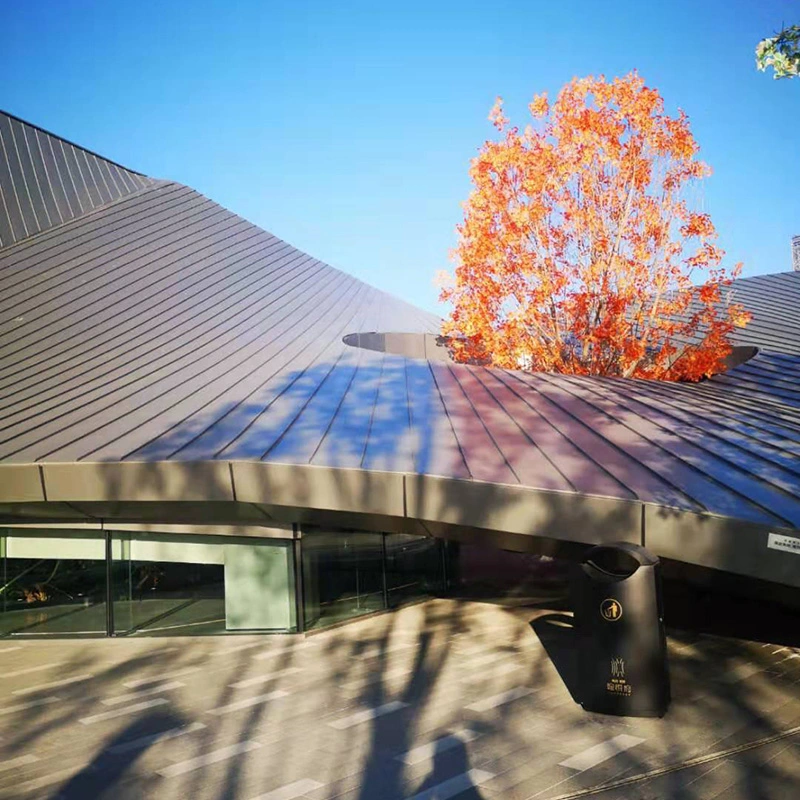

İnşaat sırasında çatı panelleri sahada yuvarlanarak şekillendirildi ve bileşenler hakim rüzgarın ters yönüne bakacak şekilde yerleştirildi. Detaylı bağlantıların kurulumu için katı konumlandırma gereklilikleri uygulandı. Benzer şekilde, Güney Taihu'daki "Geleceğe Pencere" Sergi Salonu projesinin karmaşık kavisli çelik yapısına dik kenet alüminyum-magnezyum-manganez çatı kaplama sistemi başarıyla uygulandı.

5. İnşaat ve Kurulum Standartları: Ulusal Standart Atlaslarından ve Spesifikasyonlardan Destek

Dik kenet çatı panellerinin yapımı ve montajı bir standartlar sistemi ile desteklenmektedir. JGJ 255-2012 teknik spesifikasyonuna (Günışığı Aydınlatmalı Çatılar ve Metal Çatılar için Teknik Şartname) uygun olarak, kurulum kalitesi için açıkça tanımlanmış izin verilen sapmalar vardır: sürekli uzunlamasına bileşenlerin (35 metre eşikle) uyumunda 5–7 mm sapma ve metal çatı eğiminde +20/+30 mm sapma (50 metre eşikle).

Ulusal standart atlas 24CJ113-1 (Metal Paneller için Mimari Detaylar (Bölüm I): 360° Dikişli Dik Dikişli Metal Çatı Kaplama Sistemi), panel bağlantı noktalarından oluklara, gün ışığı şeritlerine, vantilatörlere ve yıldırımdan korunma iletkenlerine kadar tüm bağlantı noktaları için ayrıntılı inşaat çizimleri sağlar.

Bir Bakışta Ayrıntılı Özellikler

Aşağıdaki parametreler standart üretime ve ilgili ulusal standartlara dayanmaktadır. Özel proje gereksinimlerini karşılamak için özelleştirme mevcuttur.

Temel Ürünün Güçlü Yönleri

1. Bağlantı Elemanı Delikleri Olmadan Yapısal Su Yalıtımı.Panel yüzeyine hiçbir vida nüfuz etmez. Sürekli önceden enjekte edilmiş sızdırmazlık maddesiyle birleştirilmiş 360° dikişli kilitli bağlantı, bağlantı elemanı delikleriyle ilişkili sızıntı risklerini azaltır.

2. Doğrulanabilir ve Ayarlanabilir Rüzgar Direnci.Tam ölçekli rüzgar kaldırma testi, takviye klipslerinin yük taşıma kapasitesini 4,18 kat artırabildiğini doğrulamaktadır. Aşık aralığı ve konnektör yük kapasitesi gibi faktörler çatının rüzgar direnci performansını doğrudan etkiler.

3. Uyarlanabilir Termal Genleşme ve Büzülme.Kayar klipsler panellerin eğim boyunca serbestçe genişlemesine ve daralmasına olanak tanır. Deformasyonu yönlendiren kontrol noktaları, hareketin istenilen yönde gerçekleşmesini sağlayarak panelin bükülmesini veya ayrılmasını önler.

4. Çeşitli Malzeme Seçenekleri.Alüminyum-magnezyum-manganez alaşımı (50 yıldan fazla hizmet ömrü), Al-Zn kaplı çelik ve paslanmaz çelik, çeşitli aşındırıcı ortamlara ve proje gereksinimlerine uyacak şekilde mevcuttur.

5. Kapsamlı Standartlar Desteği.Tasarım, yapısal detaylandırma ve kurulum kabulü GB 50345, JGJ 255-2012 ve ulusal standart atlas 24CJ113-1 tarafından desteklenmektedir.

Seçim ve Kurulum Notları

Rüzgara dayanıklı tasarım için:Aşık aralığı ve klip tipi rüzgar kaldırma kapasitesini önemli ölçüde etkiler. Seçilen konfigürasyonu doğrulamak için tam ölçekli testler veya mühendislik hesaplamaları kullanılmalıdır. Yüksek rüzgarlı bölgelerde takviye klipsleri gerekebilir.

Uzun panel uygulamaları için:Panel uzunluğu 25 m'yi aşarsa termal hareketi yönlendirmek için deformasyon kontrol noktaları ekleyin. Kayar klips detayının, tutukluk olmadan beklenen hareket aralığına izin verdiğini doğrulayın.

Aşındırıcı ortamlar için:Temel malzemeyi maruz kalma koşullarına göre seçin. Al-Mg-Mn alaşımı ve paslanmaz çelik, kıyı veya endüstriyel atmosferler için uygundur. Kaplamanın yerel çevresel faktörlerle uyumluluğunu doğrulayın.

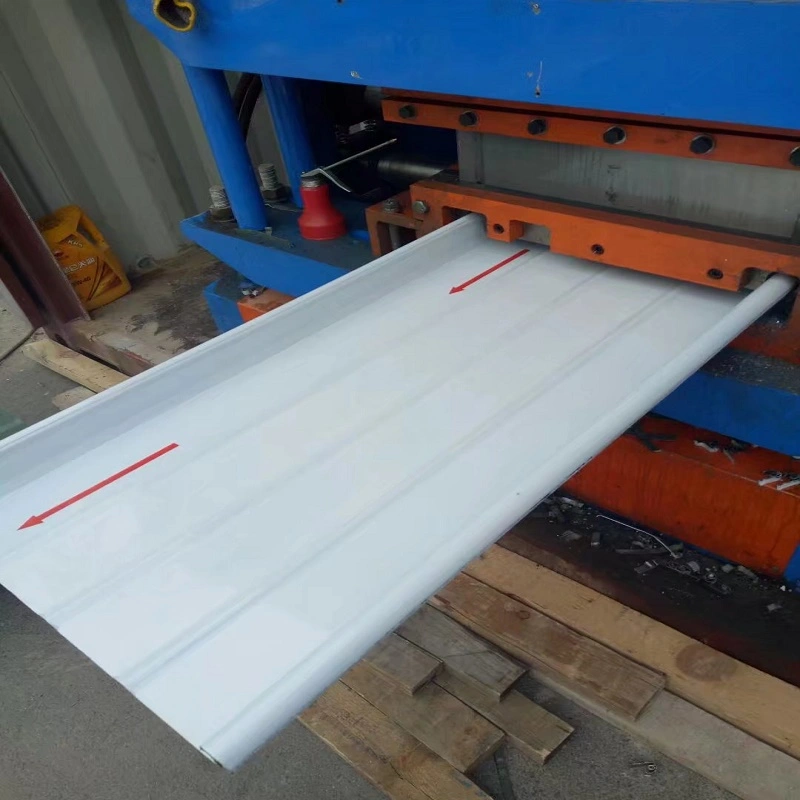

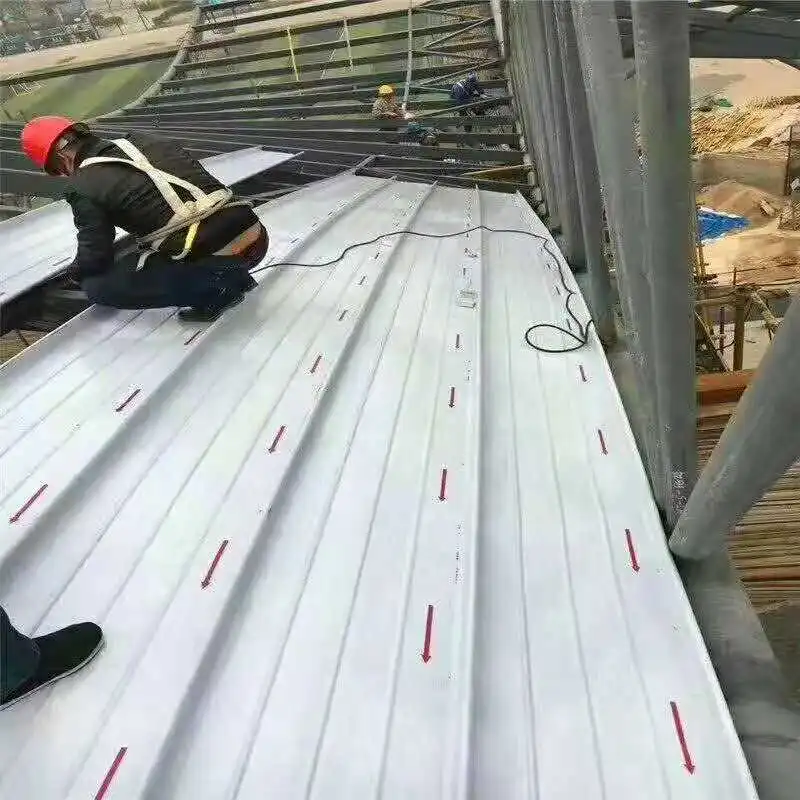

Kurulum sırasında:Paneller genellikle yerinde veya fabrikada rulo şeklinde şekillendirilir. Dikiş işleminin kalibre edilmiş ekipmanlarla yapıldığından emin olun. Panelleri mümkün olduğunca hakim rüzgarın ters yönüne bakacak şekilde monte edin. Dikişten önce tüm kenarlıkların ve sızdırmazlık malzemelerinin doğru şekilde yerleştirildiğini kontrol edin.

Bu Paneller Nerelerde Kullanılır?

1.Havaalanı terminalleri ve hızlı tren istasyonları gibi büyük ulaşım merkezleri için metal çatı kaplama sistemleri.

2.Stadyumlar, sergi merkezleri ve tiyatrolar dahil geniş açıklıklı kamu binaları için metal çatı kaplama.

3.Geniş açıklıklı kavisli veya karmaşık şekilli çelik yapılara yönelik, bükme ve bükme özelliklerine sahip çatı kaplama.

4.Gerektiğinde klips güçlendirme önlemleri kullanılarak, yüksek rüzgar direnci değerleri gerektiren kıyı, tayfun eğilimli bölgelerdeki binalar.

Alıcılardan Gelen Ortak Sorular

1. Dik kenet panelleri ile geleneksel vidayla sabitlenmiş profilli levhalar arasındaki fark nedir?

Geleneksel profilli levhalar panel yüzeyine vidalarla sabitlenerek zamanla sızıntı yolları haline gelebilecek giriş noktaları oluşturulur. Dik dikiş panellerinde gizli klipsler ve mekanik olarak dikilmiş bir bağlantı kullanılır, dolayısıyla açıkta kalan bağlantı elemanları yoktur. Bu, su girişi riskini azaltır ve kayar bağlantı yoluyla termal harekete izin verir.

2. Kıyı projesi için hangi temel malzemeyi seçmeliyim?

Kıyı veya yüksek korozyona sahip ortamlar için genellikle alüminyum-magnezyum-manganez alaşımı veya paslanmaz çelik önerilir. Al-Mg-Mn alaşımı iyi korozyon direnci ve uzun servis ömrü sunarken, paslanmaz çelik rüzgara dayanıklı tasarımlar için daha yüksek güç sağlar. Daha az agresif koşullarda Al-Zn kaplı çelik kullanılabilir.

3. Kayar klips detayı sıcaklık değişikliklerine nasıl uyum sağlıyor?

Paneller, panel uzunluğu boyunca harekete izin veren klipslerle yapıya tutturulur. Bu, panellerin bağlantı elemanlarına baskı uygulamadan veya yağ tenekesine neden olmadan genişleyip büzülebileceği anlamına gelir. Hareketi yönlendirmek ve burkulmayı önlemek için uzun panellerde deformasyon kontrol noktalarına ihtiyaç duyulabilir.

4. Mimari çatılar için dik kenet panelleri kavisli olabilir mi?

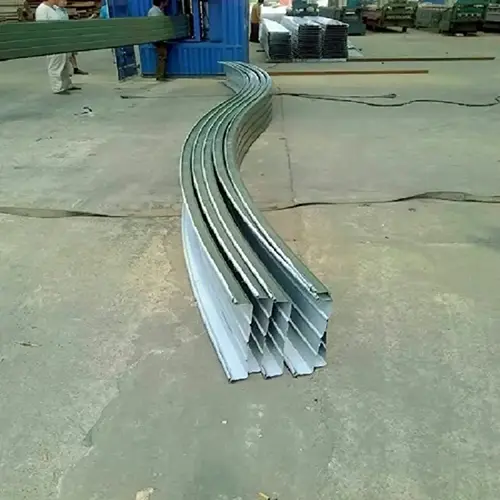

Evet. Paneller yuvarlanarak şekillendirilebilir ve daha sonra dışbükey veya içbükey çatı şekillerini takip edecek şekilde kavisli olabilir. Xiamen Kongre ve Sergi Merkezi gibi projelerde geniş açıklıklı kavisli çatılar için dik kenet sistemleri kullanıldı. Spesifik kıvrılma kapasitesi profile ve malzeme kalınlığına bağlıdır.

5. Hangi kurulum standartları ve kabul kriterleri geçerlidir?

JGJ 255-2012, sürekli uzunlamasına bileşenler için 5–7 mm sapma ve çatı eğimi için +20/+30 mm sapma dahil olmak üzere kurulum toleransları sağlar. Ulusal standart atlas 24CJ113-1 ayrıntılı bağlantı çizimleri sağlar. Su sızdırmazlığı genellikle görsel incelemeyle ve gerektiğinde hortum veya göllenme testleriyle doğrulanır.
