Alüminyum-Magnezyum-Manganez Metal Paneller

Mimari çatı ve duvar kaplamaları için Alüminyum-Magnezyum-Manganez Metal Paneller, AA3004 serisi alüminyum-magnezyum-manganez alaşımından rulo halinde şekillendirilmiştir. Alaşım yaklaşık %1,0 ila %1,5 manganez, %0,8 ila %1,3 magnezyum, az miktarda silikon ve bakır ve geri kalan kısmı alüminyum içerir. Bu bileşim, düşük ağırlık, yeterli dayanıklılık ve korozyon direncinin kullanışlı bir kombinasyonunu sağlar ve standart dikiş ve rulo şekillendirme ekipmanlarıyla uyumludur. SENBO bu panellere alaşım kalitesi, sac kalınlığı ve kaplama kalitesine ilişkin gelen kontrolleri sağlar ve şekillendirme hatları profil doğruluğu açısından izlenir.

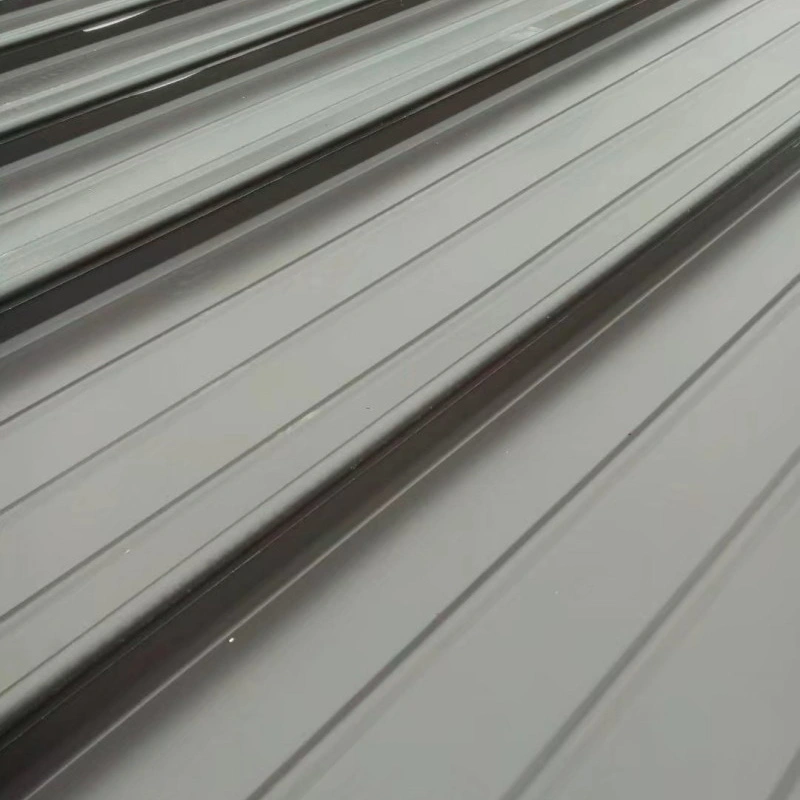

Paneller, havaalanı terminalleri, yüksek hızlı tren istasyonları, spor stadyumları ve sergi merkezleri gibi büyük kamu binaları için yaygın olarak kullanılmaktadır. Yüzey, renk tutarlılığı ve hava koşullarına dayanıklılık sağlayan, genellikle %70'in üzerinde florokarbon reçine içeriğine sahip PVDF olan bir ön haddeleme kaplaması alır. Çatı kaplama sistemi kayar T klipsli dik kenet profiline dayanmaktadır. Klipsler termal harekete izin verirken panelleri güvenli bir şekilde tutar ve dikiş kilidi, dolgu malzemesine ihtiyaç duymadan su geçirmez bir bağlantı oluşturur.

Teknik Özellikler

Performans Verileri ve Mühendislik Doğrulaması

1. Ağırlık ve Yapısal Verimlilik

Alüminyumun yoğunluğu 2,73 g/cm³ olup çeliğin kabaca üçte biri kadardır. Burada kullanılan AA3004 alaşımı 240 MPa ila 285 MPa arasında çekme mukavemeti ve en az 190 MPa akma mukavemeti gösterir. Bu değerler, çatı sisteminin benzer bir çelik çatıya göre daha hafif olmasını sağlar ve bu da destekleyici yapı üzerindeki yükü azaltır. Uzun açıklıklı binalarda ve yenileme çalışmalarında ağırlık tasarrufu yaklaşık %30'a ulaşabilir.

2. Korozyon Direnci ve Hizmet Ömrü

Havaya maruz kaldığında panel yüzeyi, korozyonun daha da ilerlemesini yavaşlatan yoğun bir alüminyum oksit tabakası oluşturur. Alaşımın kendisi birçok asit ve alkalinin saldırısına karşı dayanıklıdır ve PVDF kaplama başka bir koruyucu bariyer ekler. Bu özellikler, ana metalin 50 yılı aşan bir tasarım ömrünü desteklemektedir. Kaplama sistemi genellikle 15 ila 20 yıl garantilidir.

3. Dik Kenet Sistemi ve Su Sızdırmazlık

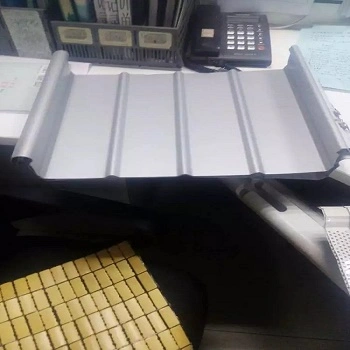

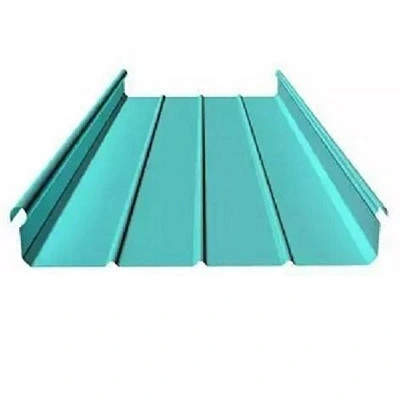

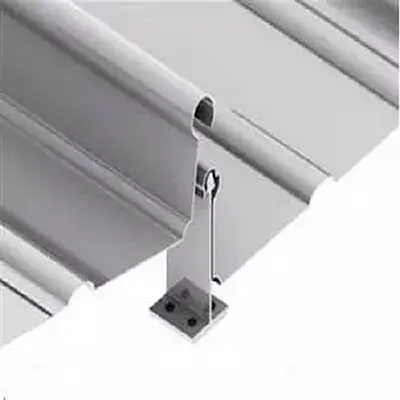

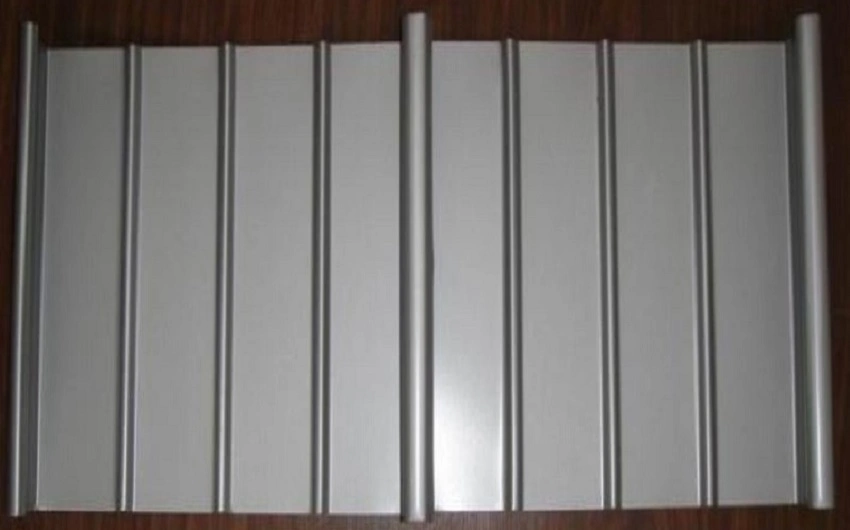

Dik kenet profili, termal hareketi karşılamak için çatı eğimi boyunca kayan T klipslerini kullanır. Paneller prefabrik olarak üretilir ve yerinde monte edilir; bu da inşaat süresini %30'dan fazla kısaltır ve montaj toleransını 3 mm dahilinde tutar. Xi'an-Yan'an Demiryolu üzerindeki Fuping Güney İstasyonunun 4.000 m²'lik çatısında nüfuz etmeyen bir mekanik kilit sistemi kullanıldı. Sonuç olarak, rüzgarın kaldırma direnci iyi olan ve karmaşık şekilleri takip edebilen su geçirmez bir yüzey elde edildi. 4.585 m² çatı alanına sahip Gaoling İstasyonunda dik kenet paneli, su yalıtım katmanı, yalıtım, buhar bariyeri, akustik katman ve Al-Zn kaplı profilli taban tabakasını içeren bir kompozit yapı kullanıldı.

4. Yangın ve Yıldırım Davranışı

Çatı sistemi A1 Sınıfı yangın derecesine sahiptir. 660°C'lik bir erime noktasına sahip olan alüminyum, yangında yüzeye alev yaymak yerine yerel olarak yanma eğilimindedir ve bu da yangınla mücadeleye yardımcı olabilir. Yıldırımdan korunma için, en az 0,7 mm kalınlığındaki paneller, GB 50057'ye göre doğrudan yakalama ucu cihazı olarak işlev görebilir. Bu, paratonerler için ayrı çatı geçişlerine olan ihtiyacı ortadan kaldırır.

5. Şekillendirilebilirlik ve Tasarım Esnekliği

Alaşım düz, dışbükey kavisli, içbükey kavisli ve yelpaze şeklinde paneller halinde oluşturulabilir. Bu, tek eğimli, çift eğimli, tek eğimli ve çift eğimli çatı geometrilerini destekler. Malzemenin sünekliği aynı zamanda yerinde dikiş işlemleri sırasında da yardımcı olur.

Ürün Özellikleri

• Düşük ağırlık:Çeliğin üçte bir yoğunluğundaki paneller ölü yükü azaltır ve taşımayı kolaylaştırır.
• Uzun servis ömrü:Alaşım ve kaplama kombinasyonu normal koşullarda 50 yıldan fazla hizmet verecek şekilde tasarlanmıştır.
• Yapısal su geçirmezlik:Dik dikiş bağlantısı, bakım ve sızıntı riskini azaltan sızdırmazlık maddesine bağlı değildir.
• Termal hareket konaklama:Kayar T klipsleri, panelleri zorlamadan genişlemeye ve daralmaya izin verir.
• Esneklik oluşturma:Mimari çatılar için kavisli ve konik paneller üretilebilmektedir.
• Geri dönüştürülebilirlik:Alüminyum kullanım ömrünün sonunda tamamen geri dönüştürülebilir.

Tipik Uygulamalar

• Havaalanı terminalleri ve yüksek hızlı tren istasyonları için çatı ve duvar sistemleri.
• Stadyumlar, sergi merkezleri ve tiyatrolar için geniş açıklıklı çatılar.
• Korozyon direncinin kritik olduğu deniz veya endüstriyel ortamlardaki binalar.
• Mevcut binaların çatılarının kaplanması ve yenilenmesi.

Kurulum ve Kullanım Notları

• Panelleri örtü altında saklayın ve kuru tutun. Açık havada depolama gerekiyorsa yığını yükseltin ve nefes alabilen bir örtü kullanın.
• Yüzeyin çökmesini veya çizilmesini önlemek için kaldırmak için yumuşak askılar ve yayıcı çubuklar kullanın.
• Panelleri alüminyuma uygun aletlerle kesin. Montajdan önce kesilen kenarları temizleyin ve talaşları giderin.

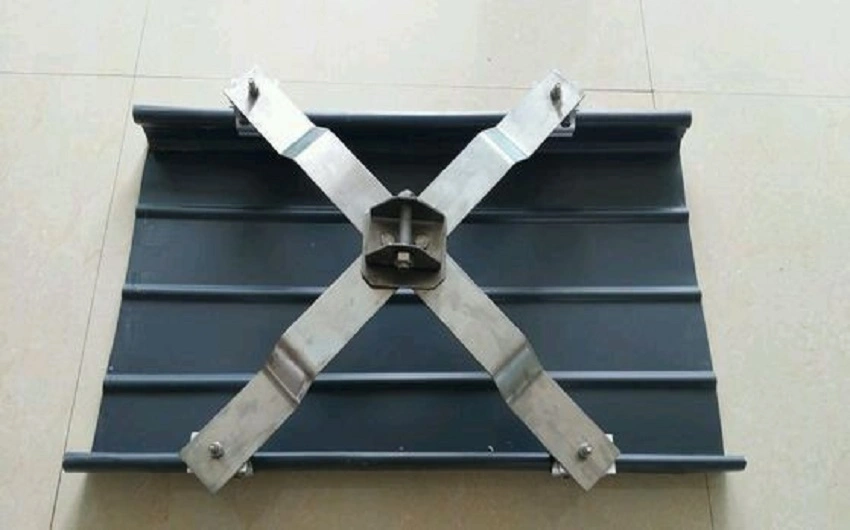

• Proje çizimlerinde gösterilen T-klip aralığını takip edin. Klipsler aşıklara belirtilen bağlantı elemanları ile sabitlenmelidir.
• Panelleri yalnızca hizalamayı ve klips bağlantısını kontrol ettikten sonra dikin. Panel profili için doğru dikiş makinesini kullanın.
• Galvanik korozyonu önlemek için nemli ortamlarda çıplak çelik veya bakırla temastan kaçının.

Kalite Kontrol ve Dokümantasyon

Malzeme sertifikaları alaşım derecesini, mekanik özellikleri ve kaplama tipini doğrulamalıdır. Üretim sırasında boyutsal kontroller panel genişliğini, kaburga yüksekliğini ve uzunluğunu kapsar. Büyük projeler için numuneler kaplama kalınlığı ve yapışma açısından test edilebilir. Yerinde teslim alma işlemi kurulumdan önce panel sayısını, profilini ve yüzey durumunu doğrulamalıdır.

Seçimde Dikkat Edilecek Hususlar

• Panel profilini ve dikiş tipini seçmeden önce çatı eğimini ve drenaj tasarımını onaylayın.
• Standart bir PVDF kaplamanın mı yoksa daha ağır bir spesifikasyonun mu gerekli olduğuna karar vermek için tesisin korozyon kategorisini değerlendirin.
• Kavisli veya karmaşık çatı şekilleri için panel tedarikçisini erkenden şekillendirilebilirliği ve kurulum sırasını gözden geçirmeye dahil edin.
• Rüzgar kaldırma tasarımını kontrol edin ve T-klips aralığının ve bağlantı elemanlarının hesaplanan yükleri karşıladığından emin olun.
• Bakım erişim planını gözden geçirin. Dik kenet sistemi çok az bakıma ihtiyaç duysa da, çıkıntıların ve girintilerin periyodik olarak kontrol edilmesi hala tavsiye edilmektedir.

Sıkça Sorulan Sorular

AA3004 ile çatı kaplamasında kullanılan diğer alüminyum alaşımları arasındaki temel fark nedir?

AA3004, 3003 gibi yaygın ticari alaşımlara göre daha yüksek manganez ve magnezyum içerir. Bu, daha iyi güç ve korozyon direnci sağlarken, dik dikiş profilleri için yeterince şekillendirilebilir kalır. Bu denge nedeniyle çatı kaplamalarında yaygın olarak kullanılır.

Al-Mg-Mn panelleri çatıların yanı sıra duvarlarda da kullanılabilir mi?

Evet aynı malzeme ve dik kenet sistemi duvar kaplamalarında da uygulanabilir. Profil boyutları farklılık gösterebilir ve duvarlar için rüzgar yükü gereksinimleri ayrıca kontrol edilmelidir.

Kavisli paneller nasıl üretilir?

Kavisli paneller, gerekli yarıçapa kadar rulo şekillendirme veya pres frenleme yoluyla oluşturulur. Konik paneller, şekillendirmeden önce levhanın değişken genişliğe kesilmesiyle yapılır. Şekillendirme sınırları panel profiline ve malzeme sıcaklığına bağlıdır, bu nedenle tedarikçinin fizibiliteyi tasarımın başlarında onaylaması gerekir.

Al-Mg-Mn çatısı altında her zaman buhar bariyeri gerekli midir?

Nemli havanın yalıtıma ulaşmasını ve yoğuşmaya neden olmasını önlemek için normalde çatı yapısında bir buhar kontrol katmanı bulunur. Belirli katmanlar binanın kullanımına ve iklime bağlıdır. Çatı sistemi tasarımcısı uygun yapıyı belirtmelidir.
